WT-01 | Opensource Wire EDM Tool

Giới thiệu WT-01, bộ conversion wire EDM dễ dùng nhất thế giới!

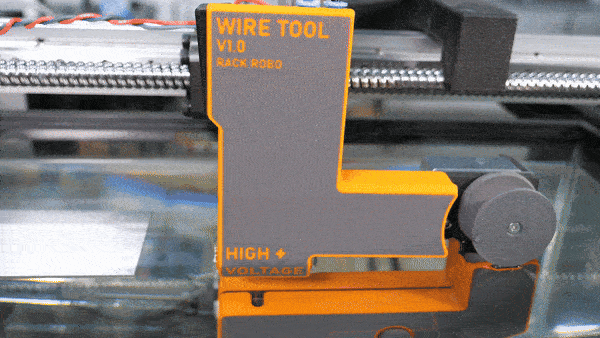

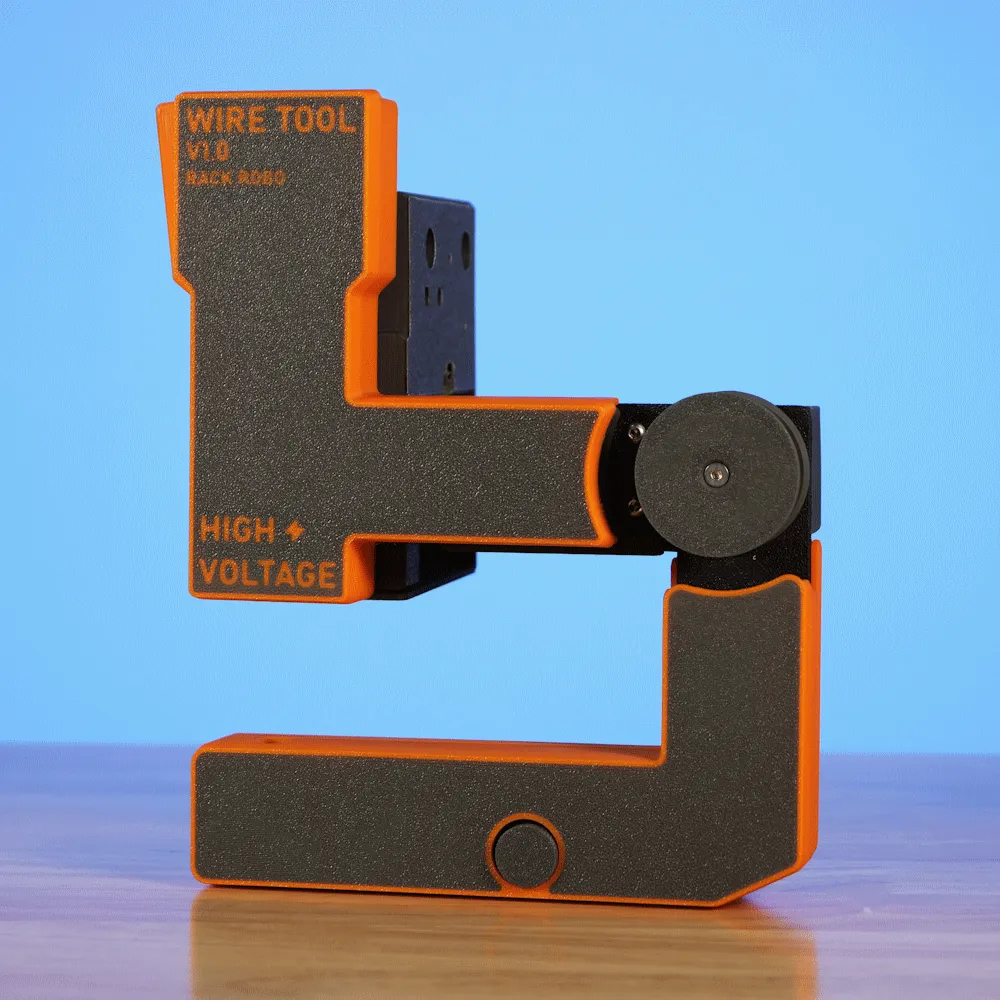

Thiết kế cho mọi desktop 3D printer, WT-01 giúp bạn chuyển máy FDM thành một “cỗ máy” cắt kim loại cực mạnh một cách gọn lẹ!

Electrical discharge machining, hay EDM, sẽ làm bay hơi mọi vật liệu dẫn điện bằng các xung điện công suất cao. Bạn có thể hình dung nó như những tia sét li ti bắn phá, tạo các “hố” nhỏ trên bề mặt vật liệu mục tiêu!

EDM có thể gia công bất kỳ vật liệu nào dẫn điện. Nhôm, titanium, hay thậm chí thép đã tôi cứng—WT-01 đều cắt được. Bạn chỉ cần một EDM power supply và dây (wire)! Bạn có thể tự tìm mua hoặc đặt tại rackrobo.io.

WT-01 đã được phát hành miễn phí theo public domain.

Setup

Để bắt đầu, tải các file .zip đã được canh hướng sẵn trong mục “files”. Ngoài ra có kèm một project Bambu Lab multicolor đã được pre-sliced.

Mẫu thiết kế ví dụ cho WT-01 được làm để vừa với Ender 3 V1 bản stock. Trong bộ file có master assembly và một featureless tool mount. Bạn chỉnh sửa featureless tool mount để phù hợp với 3D printer của bạn.

Hướng dẫn lắp ráp chi tiết xem tại rackrobo.io và trang Github.

Video lắp ráp và hướng dẫn sử dụng sẽ được đăng trong tương lai trên kênh Youtube Rack Robotics.

Control

WEDM sẽ hiệu quả hơn nhiều nếu dùng closed loop speed control dựa trên analog và digital outputs của Powercore V2 EDM PSU. Trong tương lai sẽ có một bản mod closed loop WEDM cho Klipper để hỗ trợ cắt vật liệu dày hơn.

Updates

[24.09.02] - Cập nhật hardware và chỉnh nhẹ độ fit.

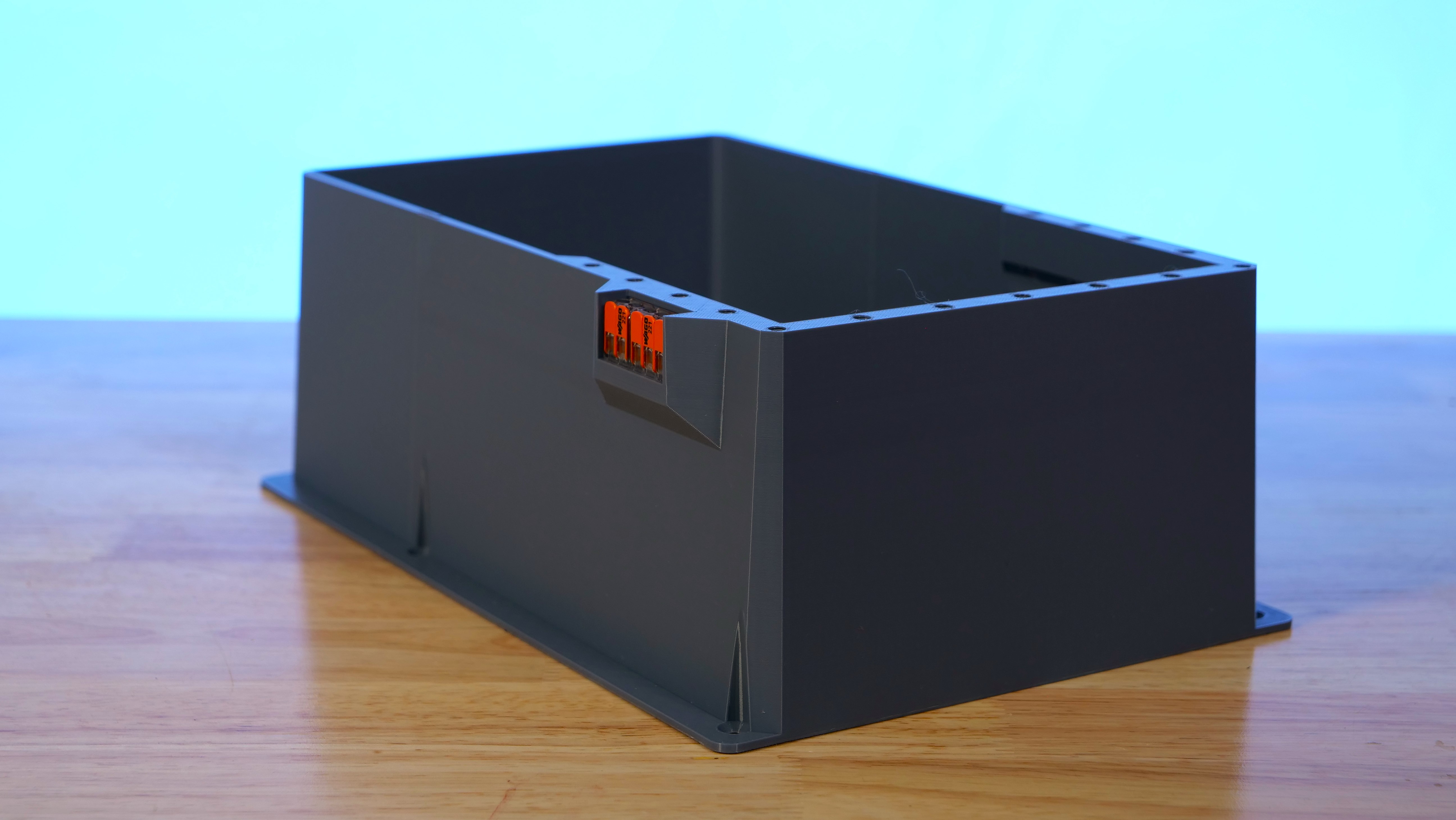

• Thay các vat Wagos cũ bằng 2x 221-415 để đúng chuẩn Wago
• Thêm điểm neo strain relief cho cụm vat Wago bank
• Thêm điểm neo strain relief cho Tool Mount và Featureless Tool Mount
• Sửa vị trí lỗ trên Ender 3 Tool Mount
• Rút ngắn Back Lower Base để dễ fit và dễ lắp hơn
• Thêm đường đi dây (wire path) cho Back Lower Base để đường điện ngắn hơn
• Thêm thể tích để potting trên Back Lower Base

[24.06.29] - Cập nhật lớn. Sửa EMI. Chỉnh fitment và QoL.

• Cập nhật wiring diagrams cho đúng phương pháp mới. Giảm EMI của hệ thống khi vận hành
• Cập nhật vị trí Tool Mount Wago
• Cập nhật vị trí Vat Wago
• Thêm khoảng hở (clearance) cho Ender 3 Tool Mount
• Cập nhật Featureless Tool Mount theo các thay đổi bên trên
• Thêm vật liệu ở phần trước của Flushing Cap và thân Tensioner để tăng độ bền và chất lượng in
• Cập nhật Magnetic Cover cho Tensioner Body để làm việc với thể tích tăng thêm của Tensioner Body và Flushing Cap
• Tăng clearance cho Waste Spool. Dễ lắp hơn và ít bị cấn với ốc/vít (fasteners)

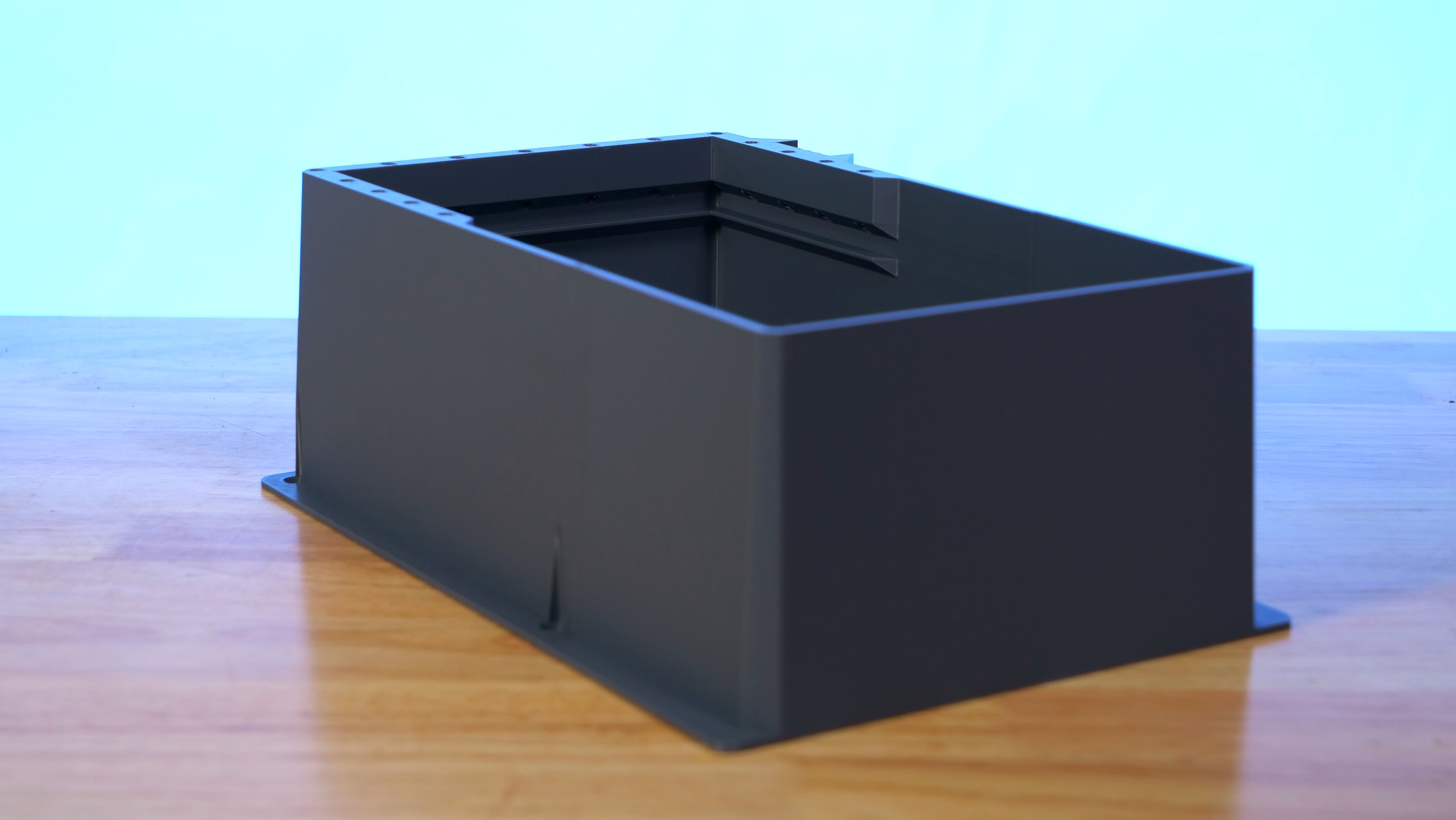

[24.06.16] - Thêm EDM Vat. Chỉnh tool mount để dùng M4x16 CS. Bản trước lỗ ở một vị trí bị nông quá.

[24.06.14] - Đăng bộ file đầu tiên.
