Giá đỡ kệ đa năng (Multi-function Shelf Brackets)
Bộ Multi-function Shelf Brackets để gắn tường/kệ trong garage/workshop, có các lỗ passthrough nhiều cỡ để cất đồ như track saw rail, parallel clamps… Tối ưu cho in PETG-HS, dễ tùy chỉnh theo nhu cầu.
Mô tả

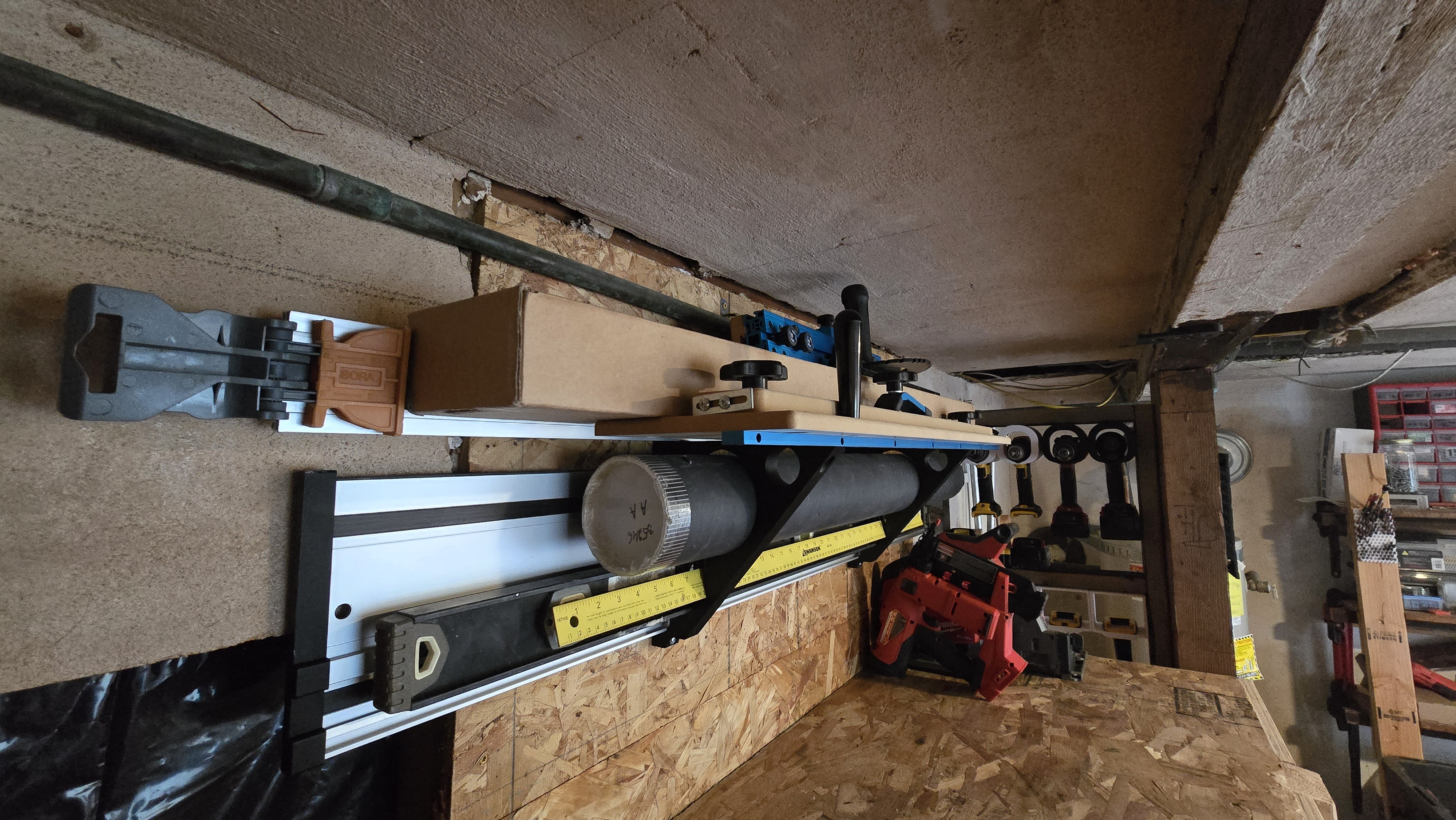

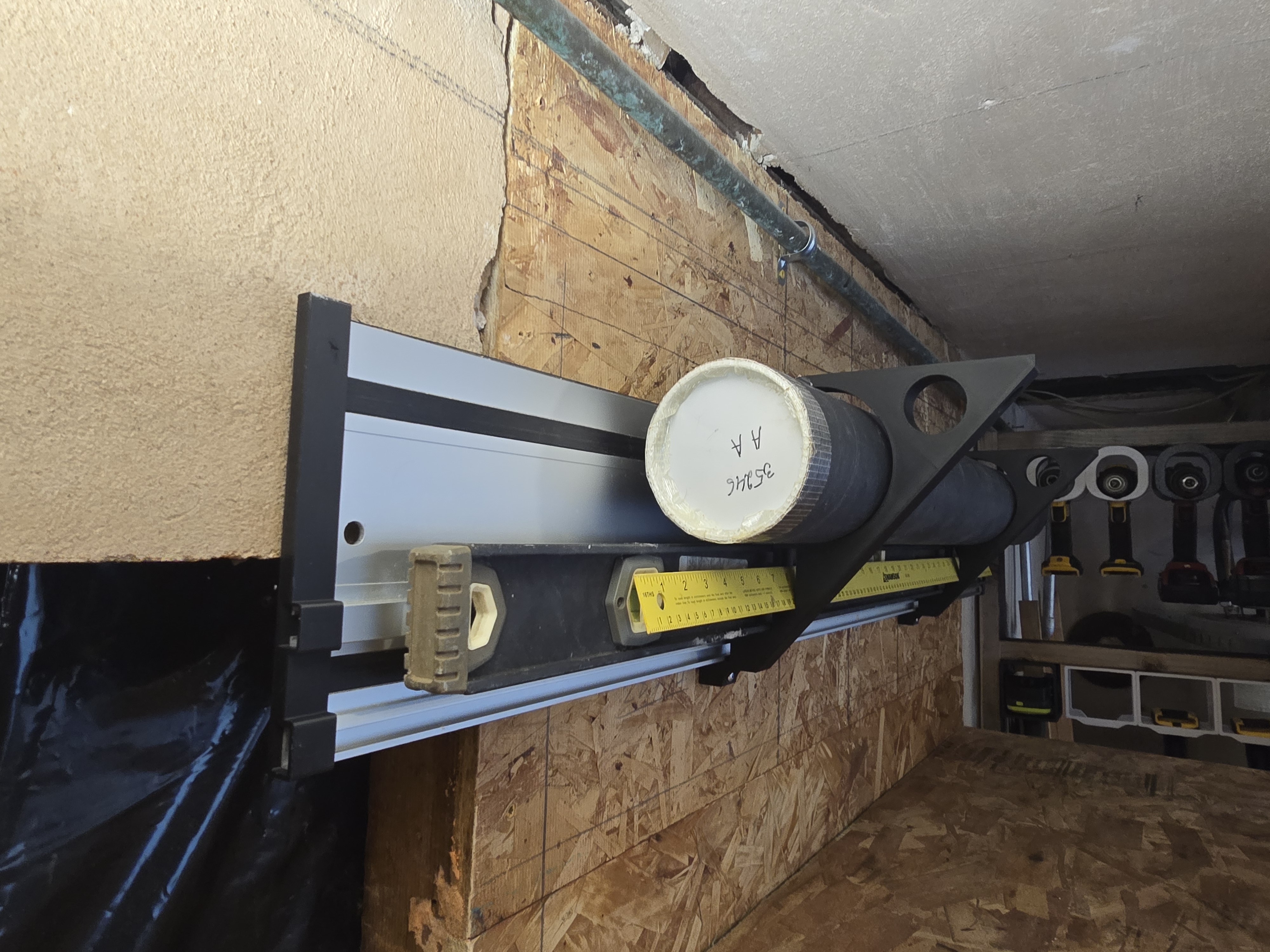

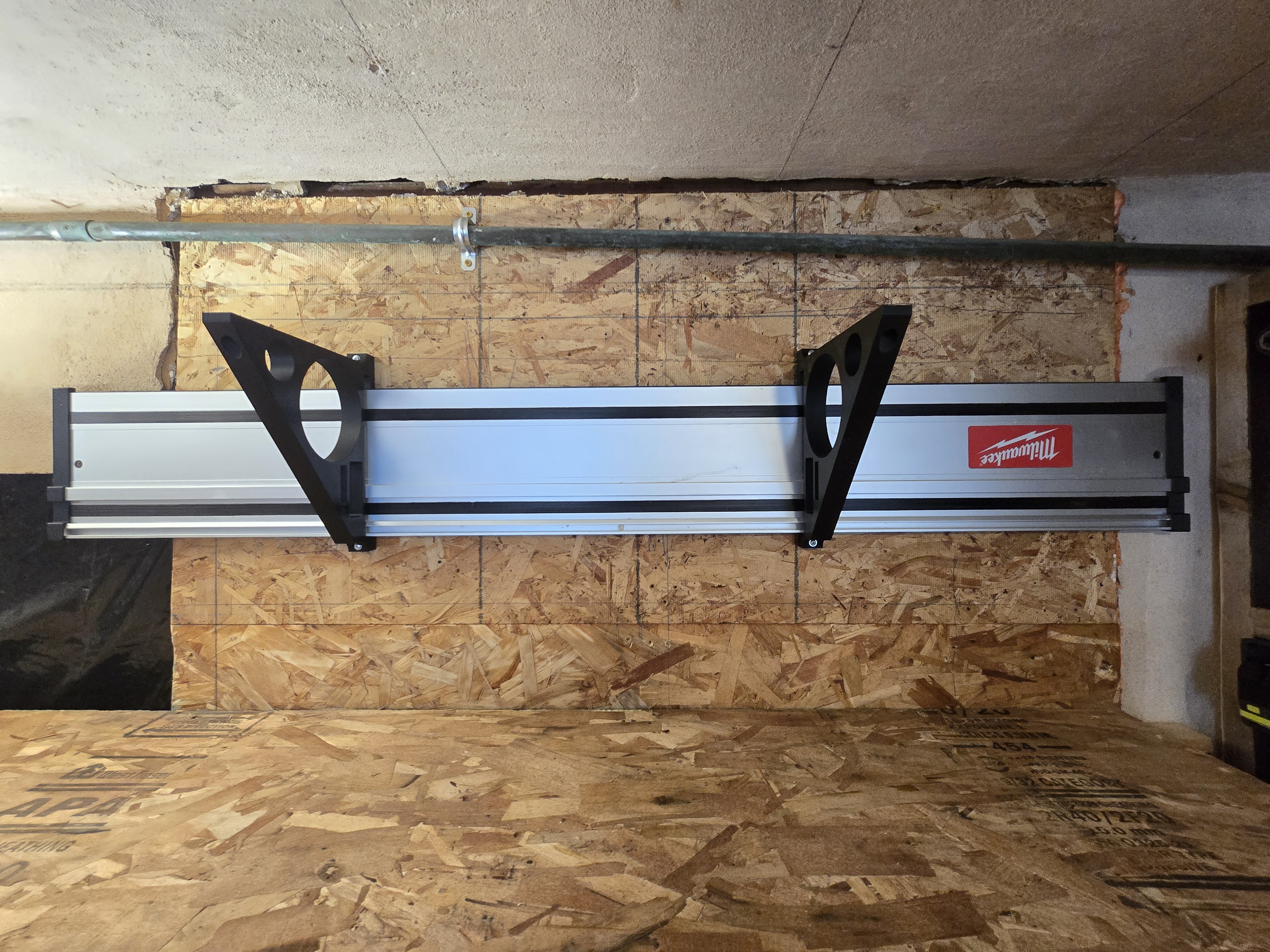

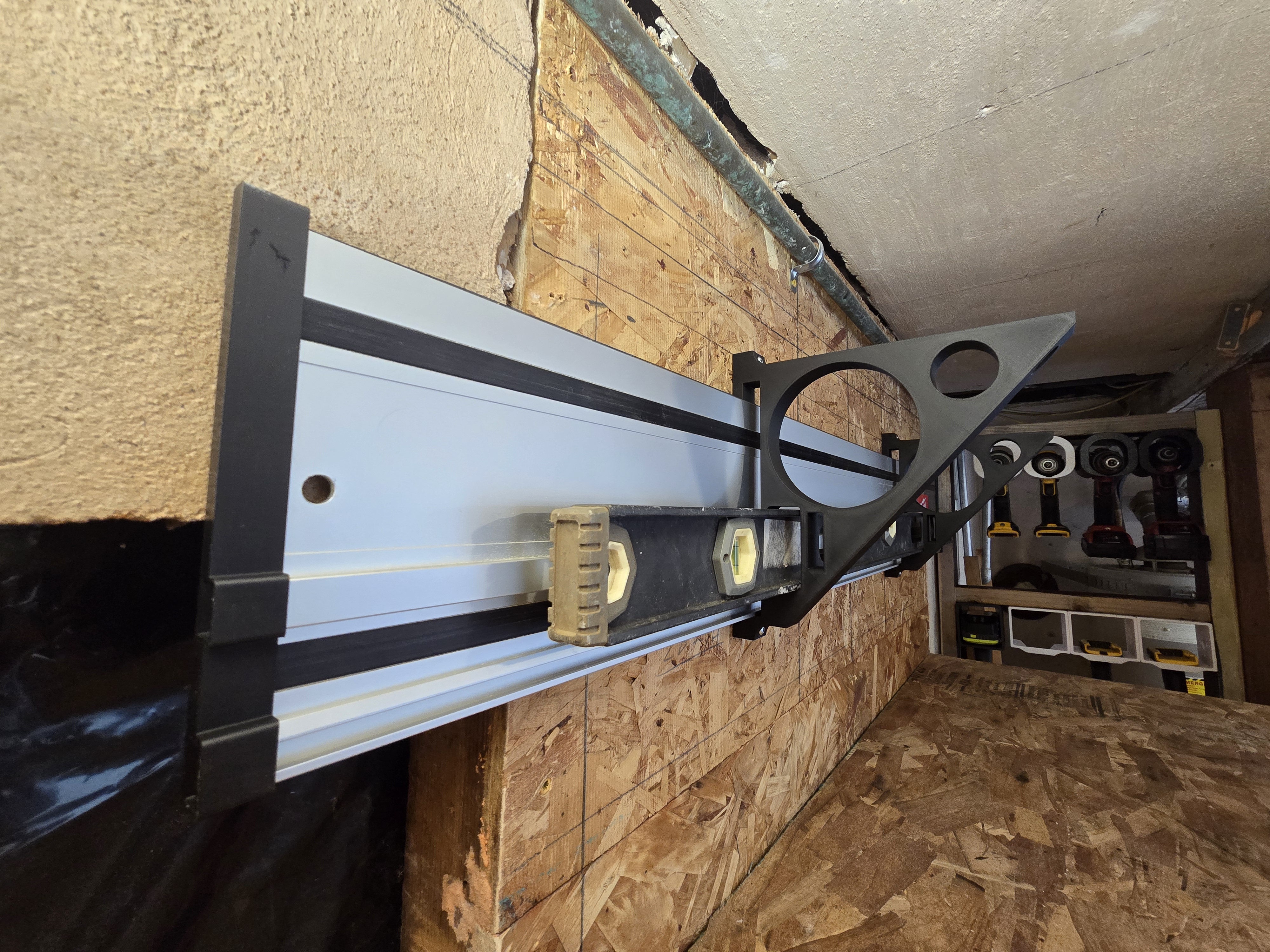

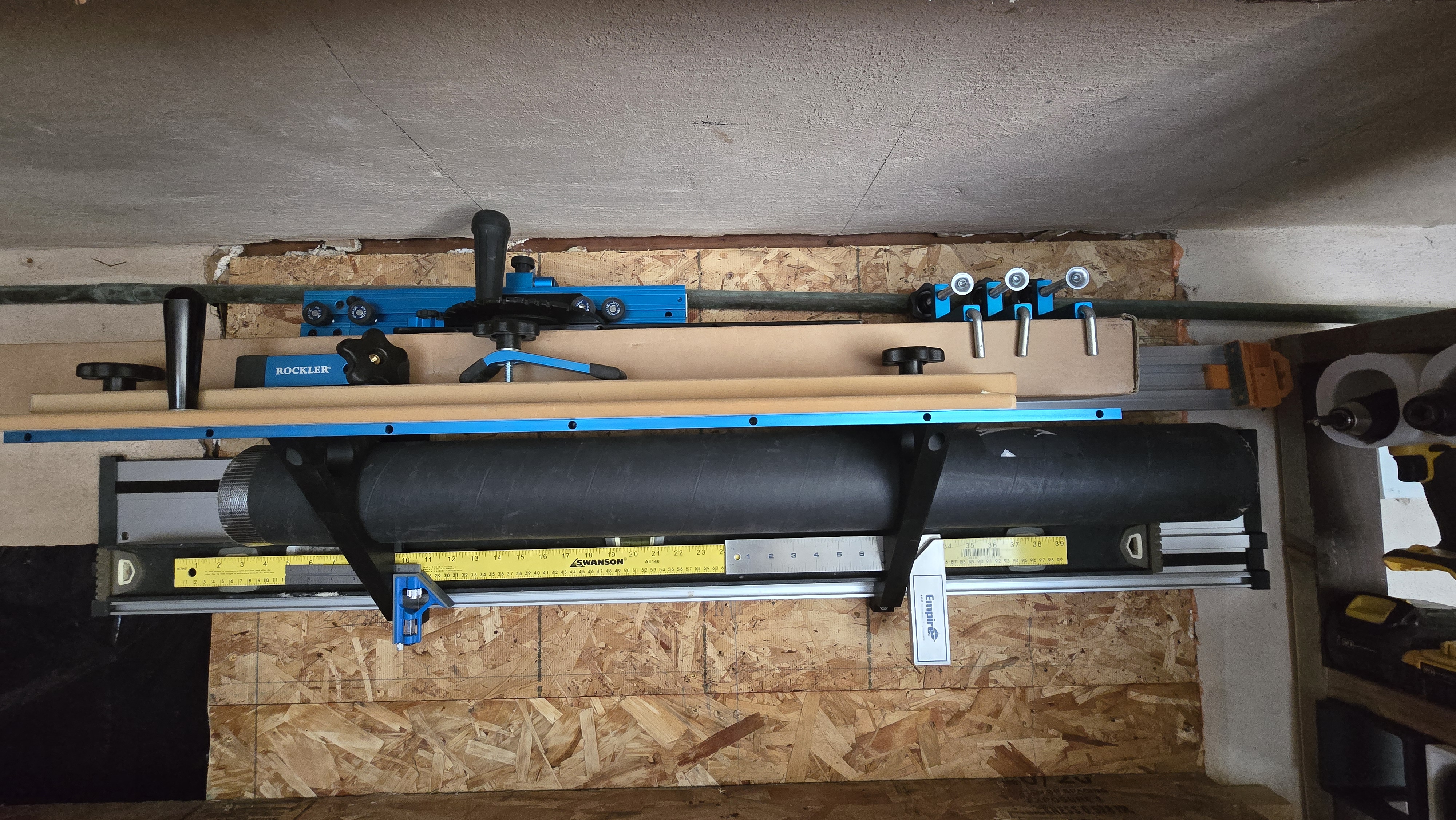

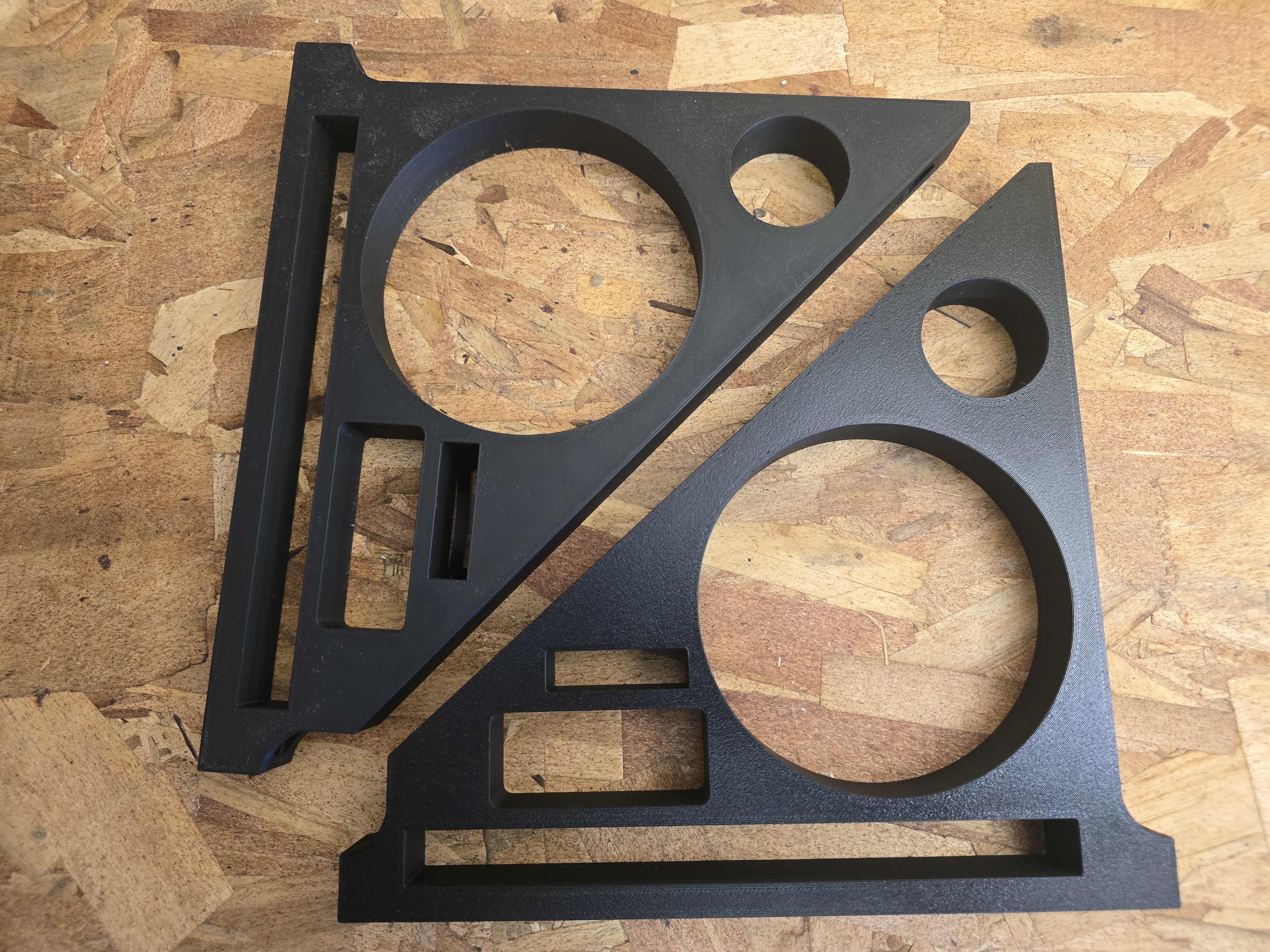

Mình thiết kế mấy cái bracket này để cất/organize mớ đồ lỉnh kỉnh đủ kích cỡ (nhất là cái track saw rail) và đủ kiểu hình dáng. Sau khi dùng bản gốc một thời gian và thấy không có chỗ cho parallel clamps của mình, mình đã thêm/chỉnh lại các lỗ passthrough trên mẫu mình upload.

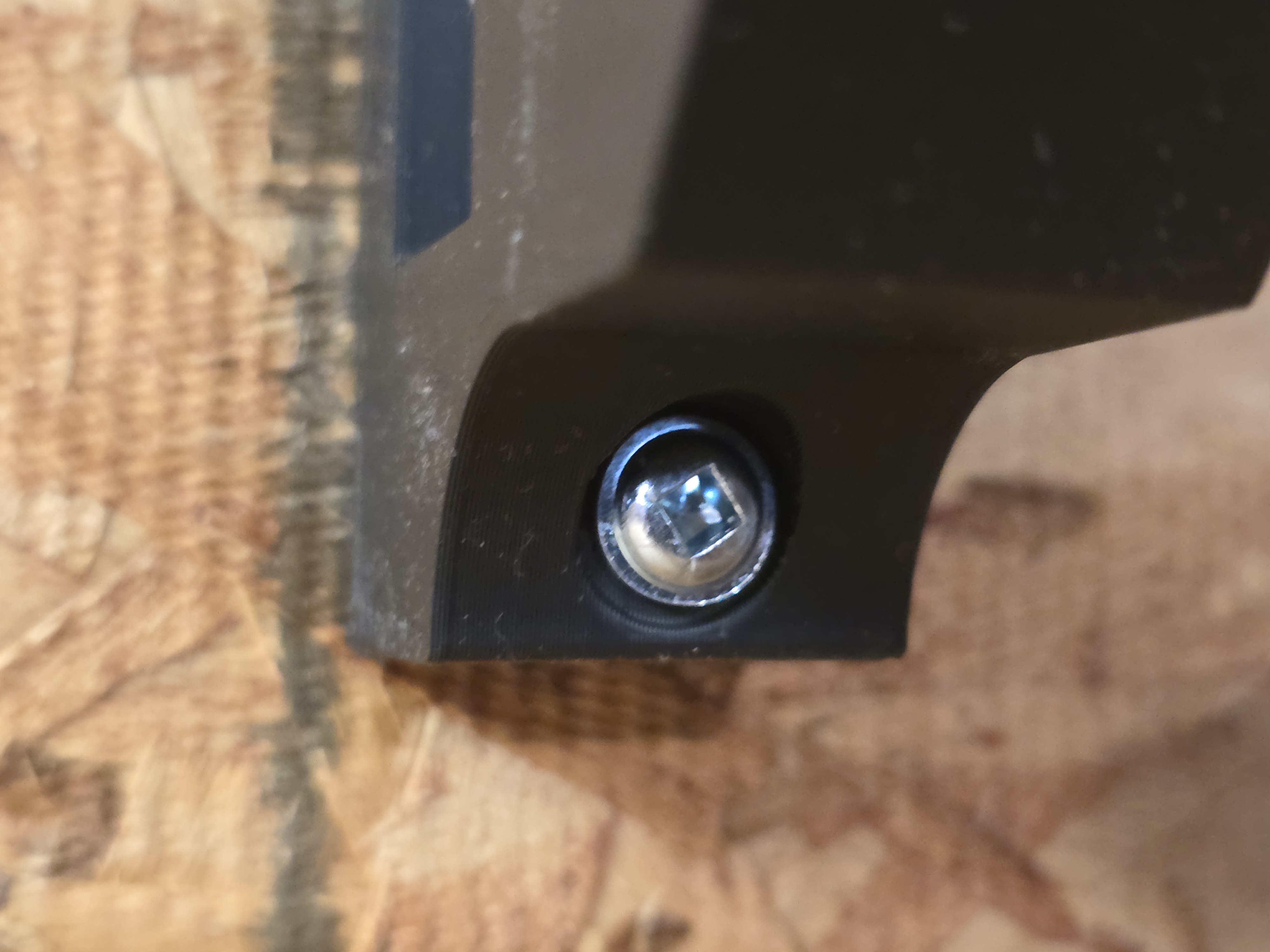

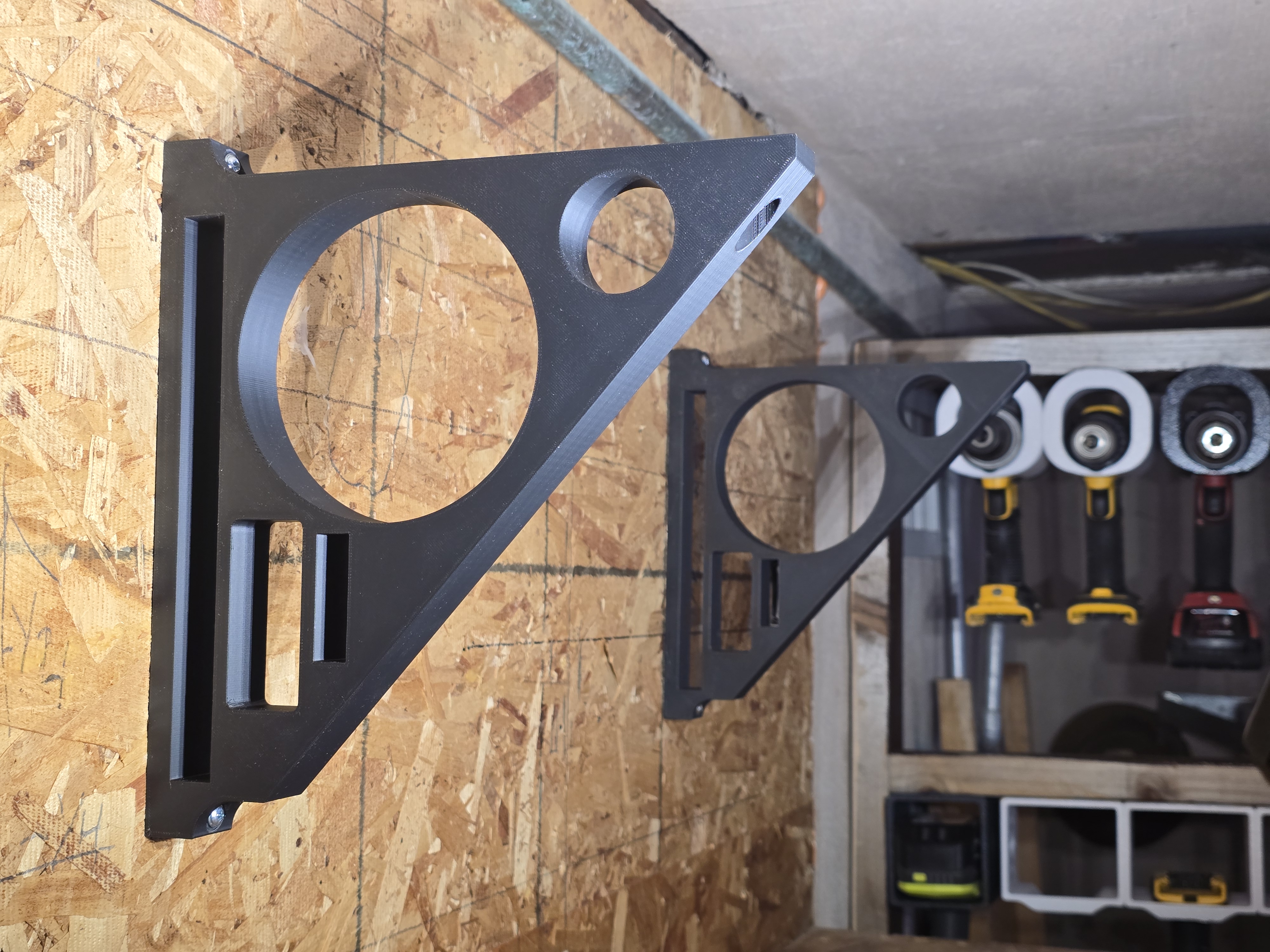

Các lỗ bắt vít từ bracket vào tường sâu 20mm, thiết kế cho flathead screw. Mình dùng pocket screw 1-½" để bắt vào tấm plywood 19mm (¾"). Lỗ bắt vít cho shelf sâu 12mm và có thể dùng được cả flathead lẫn tapered screws.

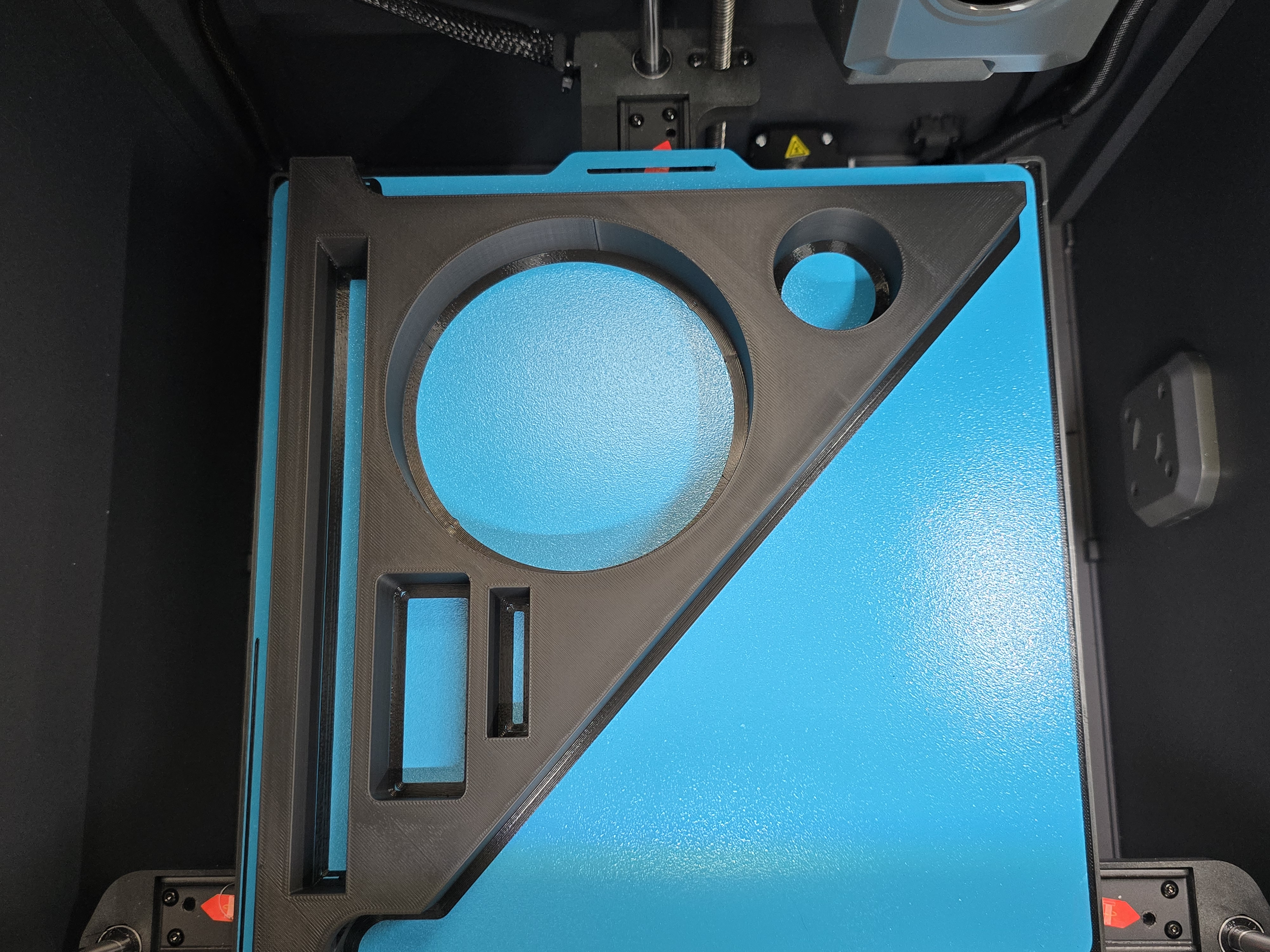

Mình in bằng PETG-HS với 4 walls và 15% infill. Bạn chỉnh lại cho hợp nhu cầu thực tế của bạn nha. Cheers.
Nếu bạn dùng mấy cái này thì đăng vài tấm hình lên giúp mình với, mình cũng tò mò coi nó nhét vừa được những gì.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
