Gridfinity Festool Systainer Mini SYS3 S 76

Có khá nhiều mẫu ngoài kia cho phép bạn thêm hệ Gridfinity vào Mini Systainer. Ngoài các mẫu grid đơn giản, cũng có vài bạn làm những thiết kế khá hay để tận dụng không gian hiệu quả hơn, ví dụ như score9 dùng các Gridfinity bin kích thước tuỳ biến ở phía sau và schuylab tận dụng phần phía trước để thêm một ít ngăn chứa nhỏ. Tuy nhiên, tất cả các mẫu mình tìm được đều thiếu một tính năng đơn giản mà mình cần: không có nắp che (có thể in) cho phần lid. Vì vậy, khi bạn lật ngược Systainer, đồ bên trong có thể bị chạy từ ngăn này sang ngăn khác—đặc biệt khi dùng SYS3 S 76 do thiết kế nắp của nó (xem hình).

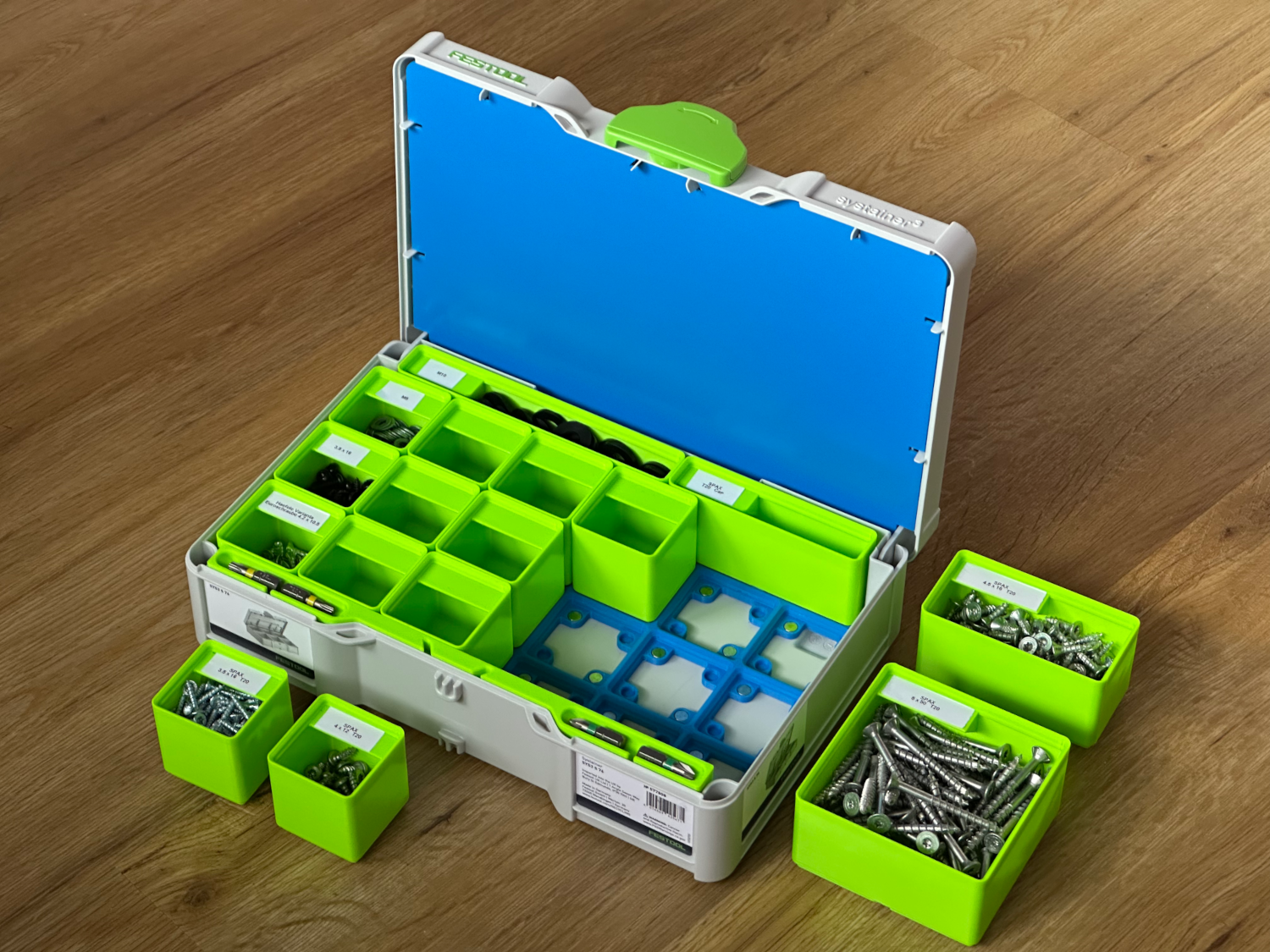

Mẫu của mình đi theo “full bộ”:

• Một grid base Gridfinity chuẩn 3x6
• Phía sau có một grid base Gridfinity kích thước tuỳ biến 1x5 (47mm x 21mm)
• Phía trước có thêm một khoang nhỏ để đựng mũi bits hoặc các món cỡ tương tự

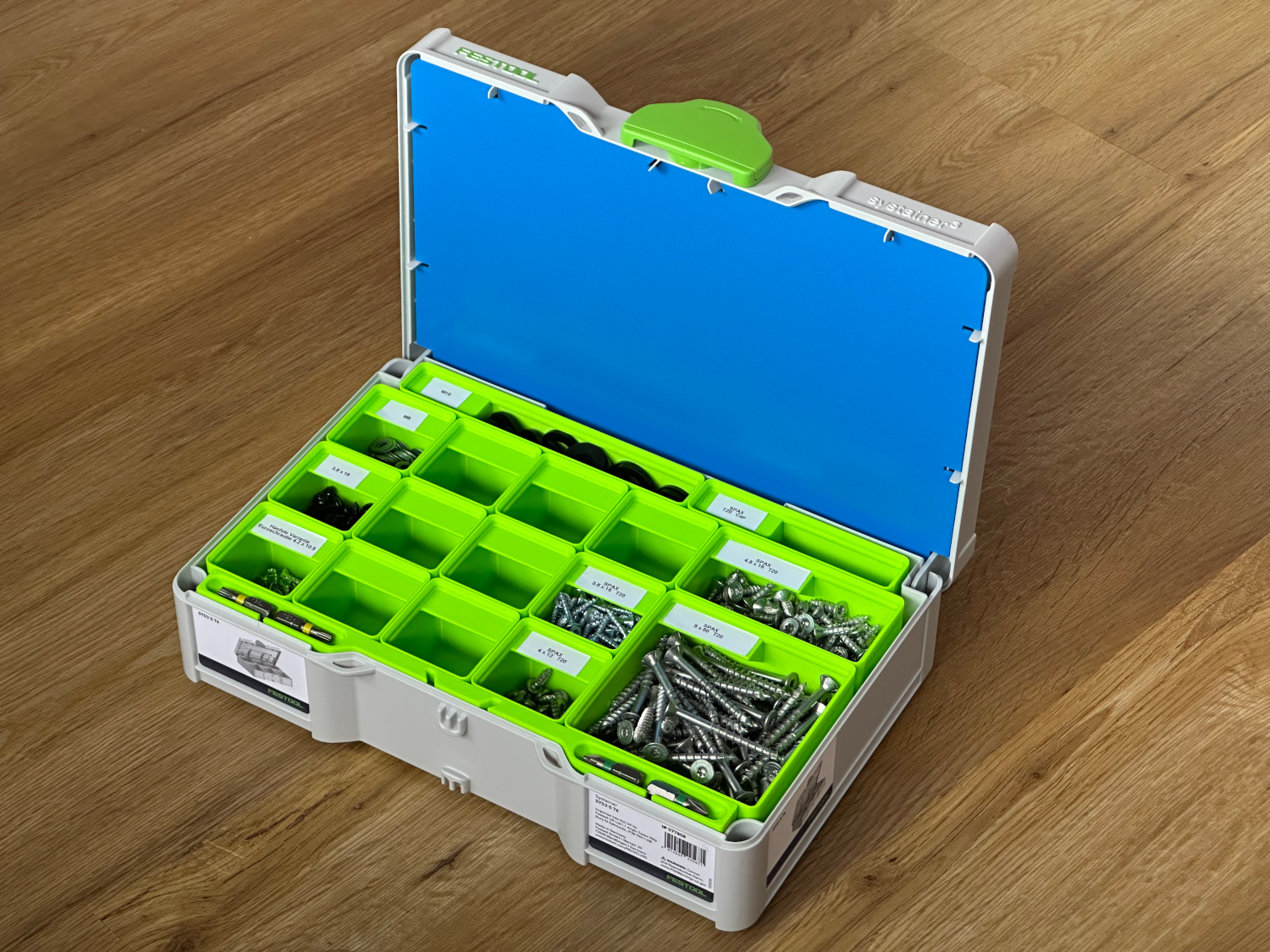

• Một nắp che có thể in, giúp đồ nằm yên trong bin ngay cả khi lật ngược Systainer (đã test với long-đen dày 1mm)
• Một bộ storage bin cho cả kích thước chuẩn và kích thước tuỳ biến

Hướng dẫn:

1. SYS3 S 76 vốn cho phép chia không gian bên trong thành tối đa 6 ô bằng các vách ngăn nhựa. Mấy vách này thường được gắn bằng các ngàm/đế bên trong Systainer. Bạn cần tháo các ngàm/đế đó trước:

   Sau đó kết quả sẽ trông như vầy:

   !!!
   Bạn rất có thể sẽ mất bảo hành nếu làm việc này. Bạn cũng có thể làm hư hộp. Tự chịu rủi ro khi thực hiện! Mình không chịu trách nhiệm cho bất kỳ hư hại nào.
   !!!
2. Giờ bạn in nắp che (lid cover), base, miếng chèn phía trước (front filler) và các storage bin theo nhu cầu. Thiết lập của mình:
   - Mình dùng cả PLA và PETG
   - infill 20%, Gyroid
   - không dùng brim
   - Thứ tự in tường (Wall printing order): inner/outer/inner
   - bật supports khi cần (front filler và các bin nhiều ô)
   - Nắp che dùng gần hết bề ngang in của Bambulab P1S (256mm). Nên bạn phải đảm bảo máy bạn in được mẫu cỡ đó.
3. Gắn nam châm (6mm x 2mm) vào các ô và bin bạn muốn. Mình dùng keo cyanoacrylate (keo 502/keo dán nhanh). Mỗi cell mình dùng 2 viên nam châm. Với cell chuẩn bạn có thể dùng 4 viên, nhưng với cell tuỳ biến thì chỉ dùng được 2 viên cho mỗi cell vì các lỗ nam châm bị chồng lên nhau. Lỗ bị chồng nghe có vẻ không hay, nhưng bù lại bạn có thể dùng chung một loại nam châm cho mọi cell, khỏi phải mua nhiều loại khác nhau.
4. Trước khi gắn nắp che vào phần lid, dán một ít băng keo hai mặt ở mặt trong của nắp, nhất là phía dưới. Cẩn thận phần chốt (pins) vì nó dễ gãy và chỉ dùng để canh thẳng nắp che.

Ghi chú & FAQ

Thiết kế cho SYS3 S 76

Mẫu này được thiết kế riêng cho SYS3 S 76 bản có vách ngăn. Mình biết ngoài ra còn có các phiên bản Mini Systainer khác/cũ hơn. Theo mình biết thì thiết kế nắp khác nhau, nên nắp che (lid cover) của mẫu này sẽ không vừa các Systainer đó. Kích thước khoang chính có thể giống, nhưng mình không chắc. Bạn phải tự test. Rất hoan nghênh góp ý :-)

Sao base dày vậy?

Mình muốn có nắp che để đồ không bị chạy giữa các bin khi lật ngược hộp. Vì vậy nắp che cần có khoảng hở rất nhỏ so với mặt trên của các bin. Kích thước bin thì theo spec của Gridfinity. Chiều cao 6u (+ stacking lip) vừa trong Systainer. Nhưng để đưa mặt trên của bin sát với nắp che, mình phải làm base dày/cao hơn.

Sao bạn cung cấp luôn mẫu storage bin?

Có dùng mẫu storage bin khác được không?

Mẫu này dùng hai loại bin: loại chuẩn và loại tuỳ biến.
Để tận dụng hết không gian của Systainer, mình thêm một grid tuỳ biến phía sau (hàng cuối). Vì bạn sẽ khó tìm được bin đúng kích thước đó nên mình đưa kèm ở đây.
Ngoài ra, mình cũng kèm luôn các bin theo kích thước Gridfinity chuẩn. Lý do là tổng chiều cao giữa các mẫu bin trên mạng không đồng nhất: có mẫu có stacking lip, có mẫu không; có mẫu stacking lip cao/thấp khác nhau, v.v. Vì mình muốn đảm bảo đồ không chạy giữa các ngăn, nên mình quyết định kèm luôn các mẫu bin. Dĩ nhiên bạn vẫn có thể dùng mẫu nào bạn thích—chỉ cần để ý chiều cao của bin. Bin 6u của mình có tổng chiều cao 46mm. Nếu mẫu bạn chọn cao hơn thì có thể cấn nắp che. Nếu thấp quá, đồ có thể bị xê dịch khi lật ngược Systainer.
Thông tin thêm: Các bin được tạo bằng Gridfinity Workbench của FreeCAD.
