Bảng đậu xe “Robot Vacuum Only” (đa màu thủ công/tự động) cho Roborock/Roomba/Ecovacs

Bảng đậu xe ưu tiên “Robot Vacuum Only”

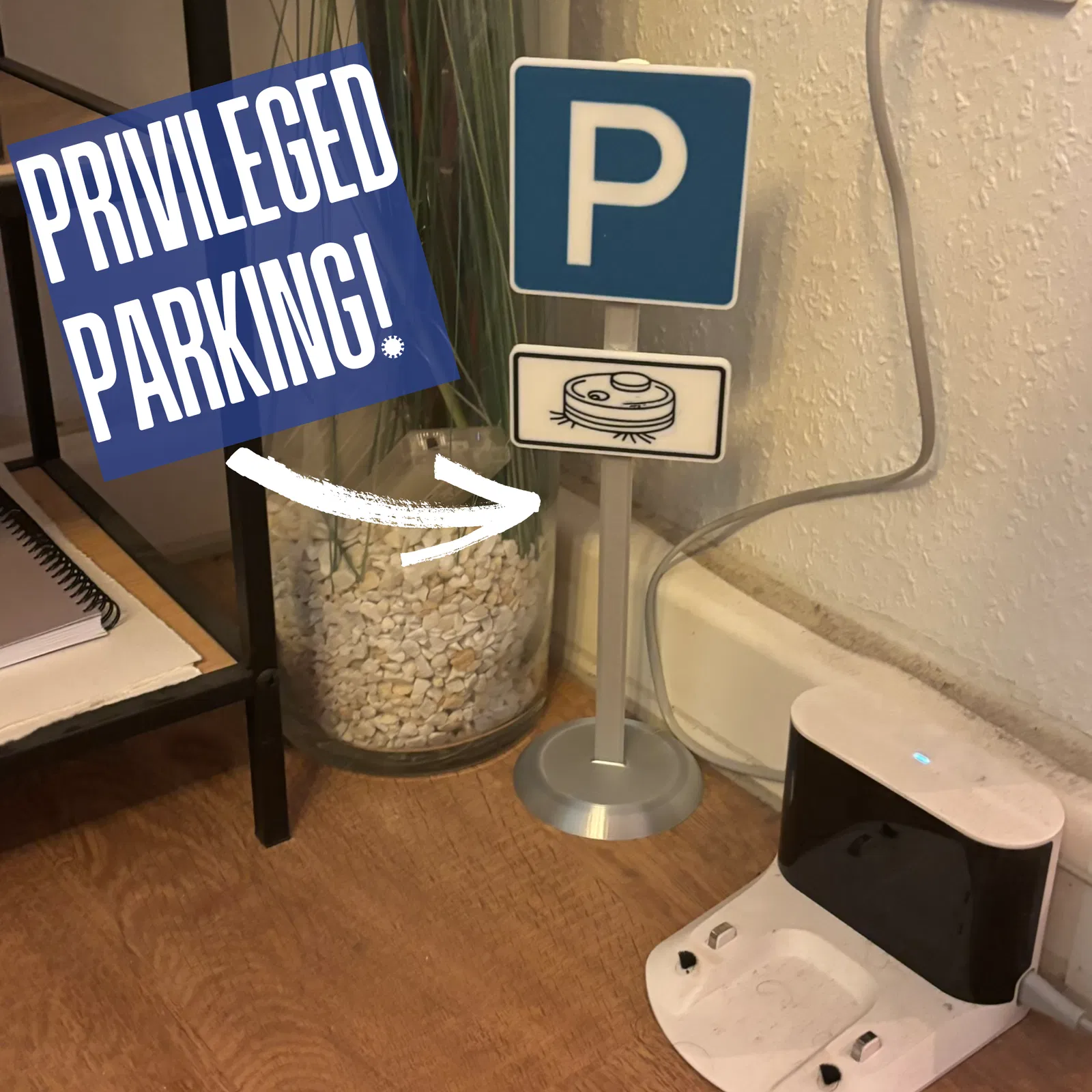

Cái bảng nhỏ xinh này cao khoảng 37cm (14.5"), đặt kế bên dock sạc của robot hút bụi nhìn đúng tỉ lệ luôn.

Phần dài nhất là 20cm (7.8"), vẫn vừa hầu như mọi khổ bàn in của các máy 3D printer phổ thông! Và nếu bạn đang dùng Prusa Mini hoặc máy tương đương, mình cũng có kèm phiên bản rút gọn của phần đó còn 17.8mm (7") nữa!

Mẫu in gồm 5 phần, ghép lại rất dễ bằng keo nhờ bề mặt dán rộng rãi và các rãnh/khớp định vị kiểu interlocking indexing notches — mà như người ta hay nói: Một tấm hình đáng giá ngàn lời. Vậy coi thử cái GIF này nha!

Bảng có thể in theo một trong các cách sau: multimaterial printing, inlay in riêng, hoặc manual filament changes — chỉ cần tải đúng bộ file phù hợp với nhu cầu của bạn.

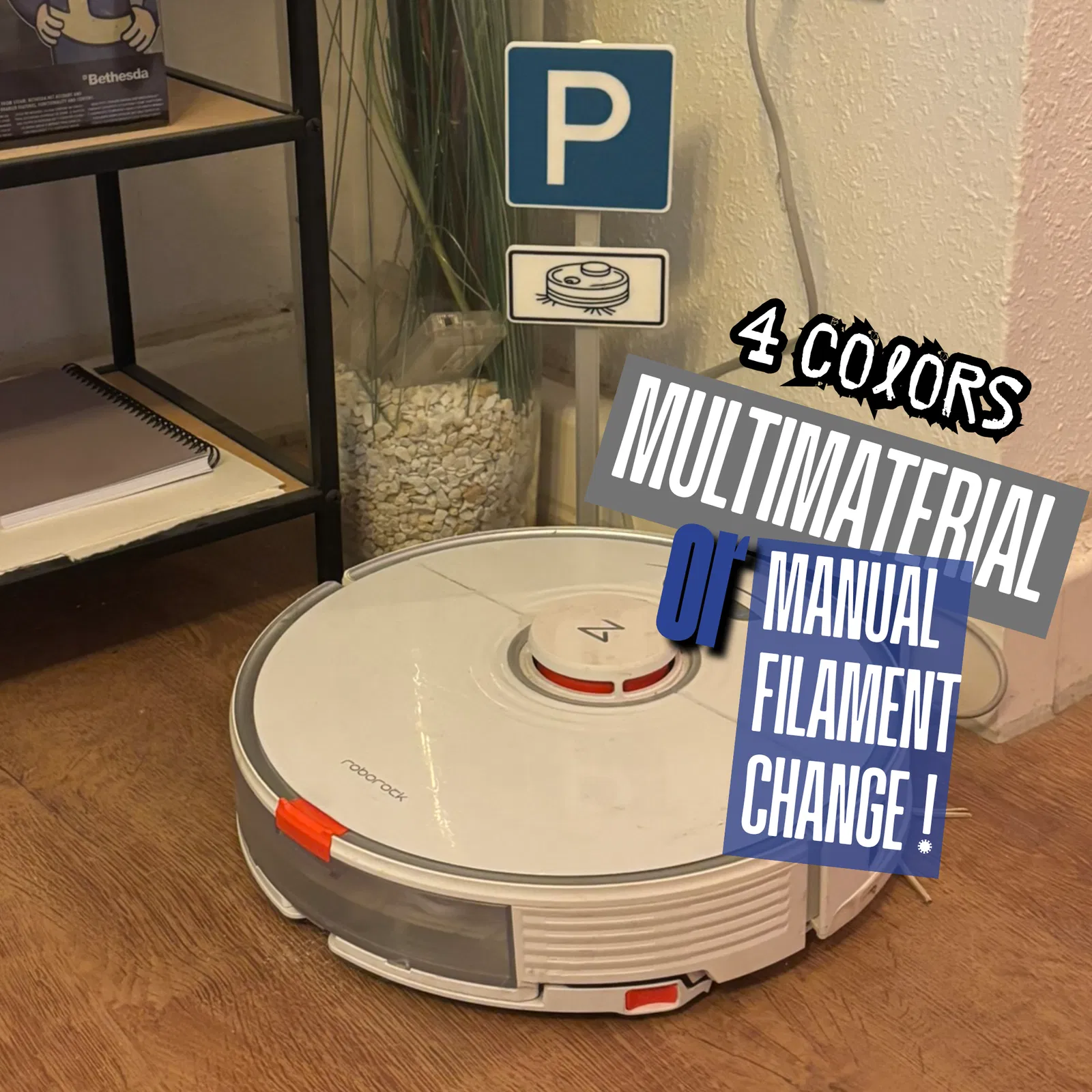

Mẫu in dùng 4 màu: Black, White, Blue & Silver. Xem hình đính kèm hoặc đọc bên dưới để biết chi tiết phần nào dùng màu gì.

Print Orientation

Tất cả các part đã được xoay sẵn đúng hướng để in như thiết kế!

In đa màu (3 cách)

Dù bạn có máy “xịn” kèm bộ đổi filament, hay máy hơi “đuối” khoản đi line thẳng, bạn vẫn sẽ in được mẫu này đầy đủ. Mình thiết kế 3 cách với mức độ “khó” và yêu cầu độ chính xác giảm dần. Chọn cách đầu tiên mà máy bạn làm được là chạy ngon liền!

1. Multi Material Printing (MMU, AMS, ACE, etc.)

Chỉ cần lấy các file có nhãn “Multimaterial” rồi paint trong slicer bạn đang dùng. Để dễ hơn, mình đã đặt tên từng component theo màu dự kiến và tô màu sẵn trong Fusion… Orcaslicer và các bản phái sinh thường sẽ “bắt” và match màu ổn từ đó.

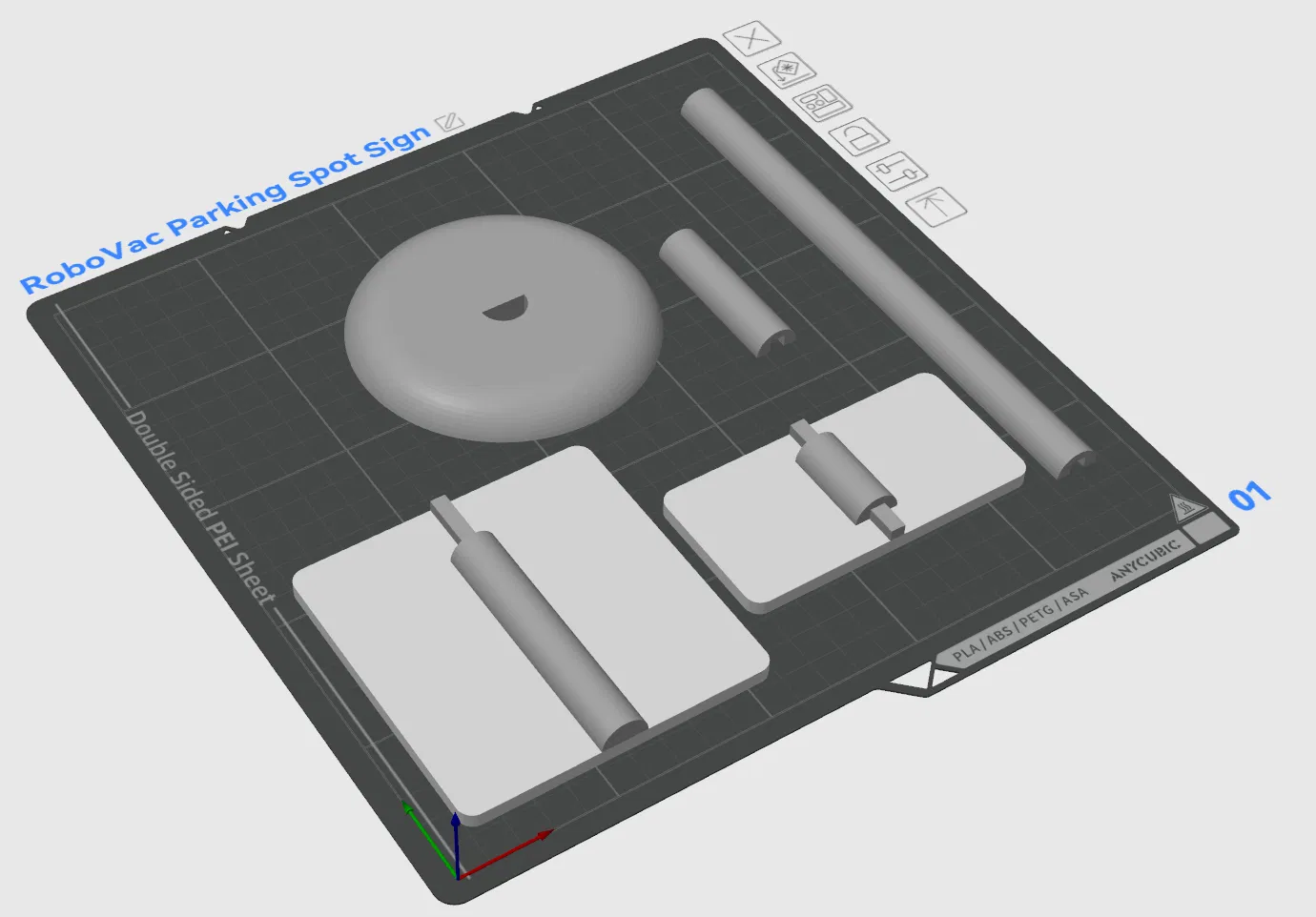

Mình cũng kèm một file đã sắp sẵn toàn bộ part trên footprint 180x206mm.

2. Single Color với Inlays

Theo hướng inlay, các phần của bảng sẽ có các mức offset khác nhau để phù hợp với tolerance mà máy bạn xử lý được. Tải phiên bản hợp nhất với máy của bạn. Đây nên là lựa chọn ưu tiên nếu bạn không in multimaterial, vì cho ra bề mặt sạch và đẹp nhất.

Tuỳ chọn: bạn có thể đặt một lần manual filament change từ white sang silver khi mặt sau của bảng chuyển sang phần cột.

Nhớ in Sign Park_Offset-0.XXmm có supports. Nếu không, phần bridging có thể sẽ quá sức máy.

Mỗi part có thêm depth offset 0.1mm để bù cho bridging bị xệ hoặc lúc gỡ support material không sạch.

3. Manual Filament Changes

Nếu máy bạn không làm inlay “khó” với độ chính xác cần thiết, cách này vẫn đảm bảo bạn in được mẫu, miễn là máy hỗ trợ lệnh Filament Change at Layer.

Với hướng manual filament change, bạn làm như sau:

Sign Park_FilChangeAtLayer.stl
Part này cần supports!

1. in các layer đầu cho phần nhô ra bằng blue
2. in tiếp các layer cho tới hết phần bảng bằng white
3. in phần còn lại (phần cột kim loại) bằng silver

Sign Vac_FilChangeAtLayer.stl
Part này cần supports!

1. in các layer đầu cho phần nhô ra bằng black
2. in tiếp các layer cho tới hết phần bảng bằng white
3. in phần còn lại (phần cột kim loại) bằng silver

Disclaimer: Model có thể khiến người khác nổi nóng khi tham gia giao thông.
