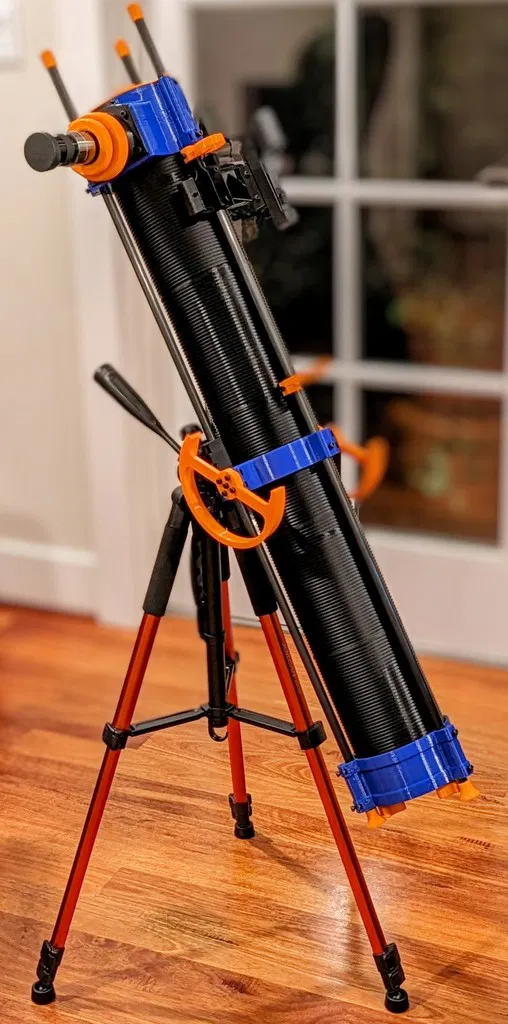

Ống (Tube) cho kính thiên văn Hadley bản metric (không cần tháo rời hay in lại)

**

Bạn KHÔNG cần tháo rời kính. Các ống sẽ trượt vào giữa hai thanh rod khi bạn bóp nhẹ. Ống có thể vặn ren nối với nhau và rất tiện vì bạn có thể tùy chỉnh chiều cao của ống cho hợp với bản build của mình. Khi cần collimation hoặc vệ sinh gương, bạn cũng có thể trượt ống lên. Với mình thì điểm này cực kỳ quan trọng.**

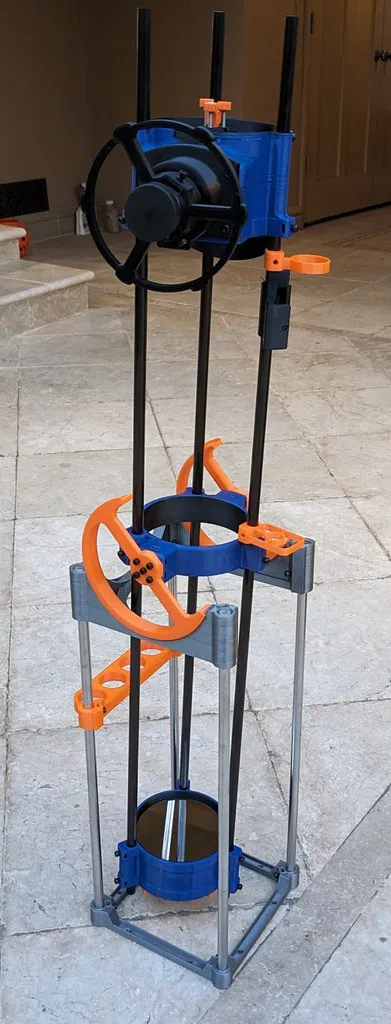

Vậy là bạn đã mất mấy ngày/mấy tuần để in xong Hadley official metric telescope, nhưng vẫn thấy thiếu thiếu. Ủa cái tube đâu để nhìn cho ra dáng kính thiên văn “chuyên nghiệp” và để chắn ánh sáng lạc (cực kỳ hay gặp nếu bạn ở thành phố) khỏi chiếu vào gương?

Mình muốn in các tube rồi gắn vào kính sau. Nhưng tìm hoài không thấy cái nào chạy được với bản build hiện tại. Nên mình remix lại một bản cho vừa với official metric version.

Bạn cần chắc chắn đã làm các bước sau:

• In và dán (glue) sleeve màu đen cho LTA (Lower Tube Assembly)
• In và dán sleeve màu đen cho phần mid-section của kính

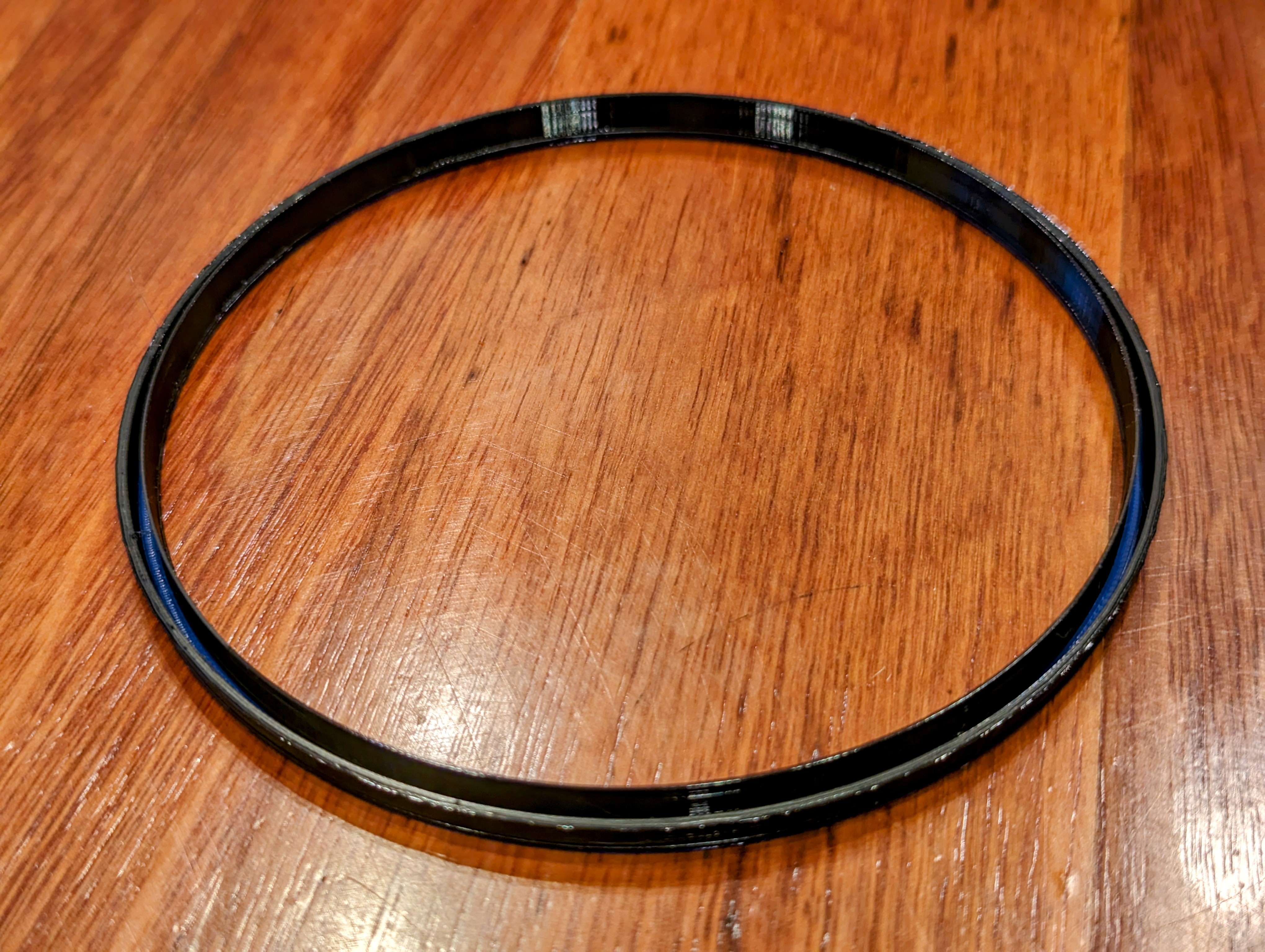

• Sơn mặt trong của UTA (Upper Tube Assembly) hoặc in và dán sleeve màu đen. Mình upload 2 phiên bản của phần lip:
  • Đường kính lớn hơn nếu bạn đã sơn mặt trong UTA
  • Đường kính nhỏ hơn chút nếu bạn in và dán sleeve bên trong UTA

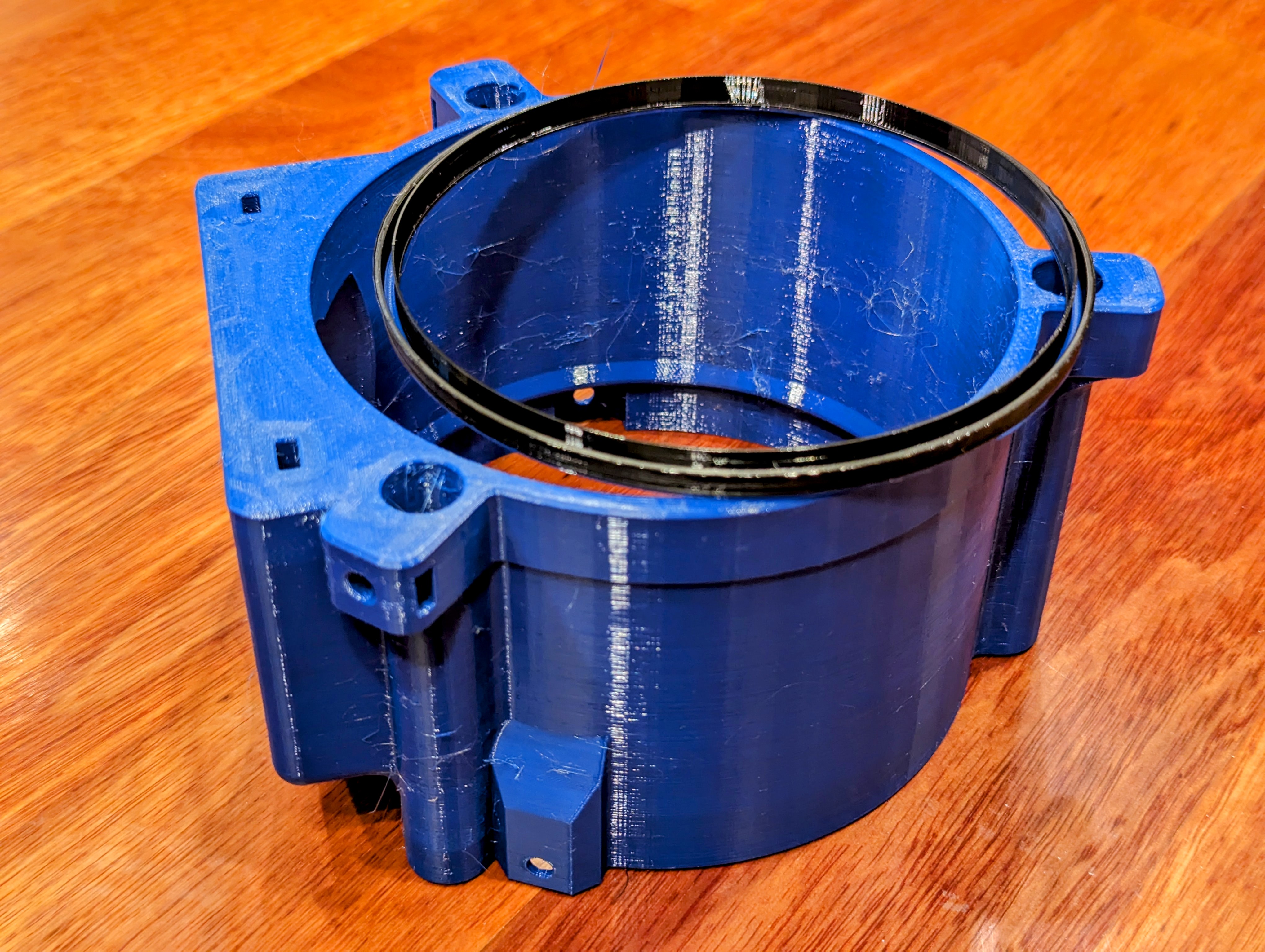

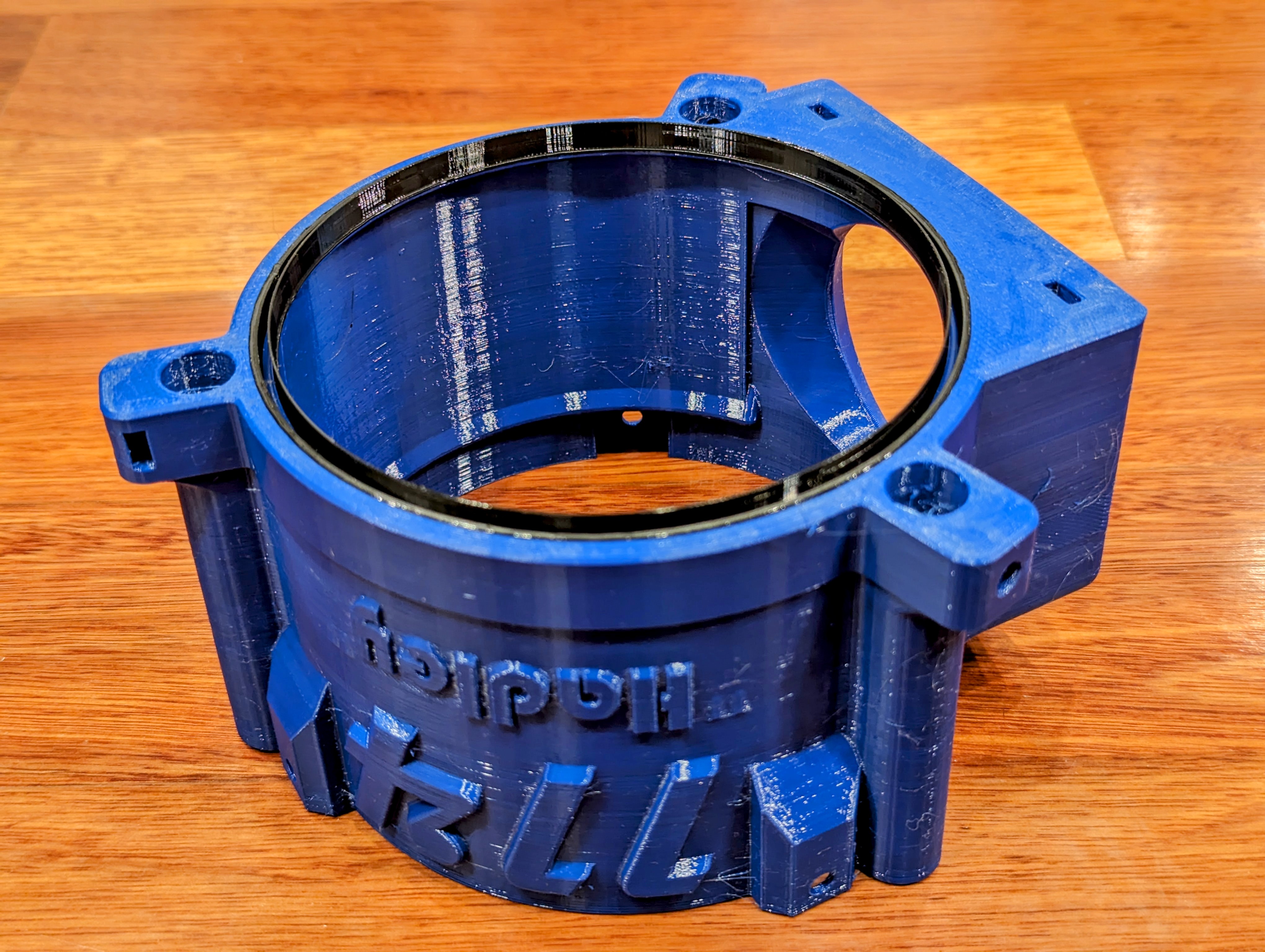

• Dán (glue) phần UTA attachment official metric vào phần đáy của UTA. Nó sẽ khít vừa; bạn có thể dùng accelerator để cho keo nhanh khô.
• In 4 cái Tube A và 1 cái Tube B ở vase mode với zero bottom layers (PLA).
• (Tuỳ chọn) In “Hadley - Shroud B top (123.5mm for 900mm focal length).stl" nếu kính của bạn có focal length 900mm. Đây sẽ là shroud thứ 5 và cũng là cái cuối cùng nằm ngay dưới UTA. Nếu focal length khác, bạn có thể cần chỉnh sửa rồi in “Hadley - Tube B resized for official metric model.stl”.

Trước tiên, nhớ collimation kính cho chuẩn và đảm bảo mọi thứ chạy ngon lành. Bắt đầu từ phía dưới (LTA). Lắp Tube A đầu tiên bằng cách bóp nhẹ rồi trượt nó vào giữa 2 thanh rod. Ống phải nằm vừa giữa gương và mặt trong của LTA. Lắp thêm 3 cái nữa rồi vặn ren nối chúng lại cho tới khi khít và chắc. Đừng siết quá tay… vừa cảm thấy đã nối chắc là dừng.

Giờ đo khoảng cách từ mép trên của ống cao nhất tới phần dưới của UTA. Không cần chính xác 100%. Bạn luôn có thể vặn lỏng/nhả bớt một đoạn ở phần tube attachment để tăng chiều cao, nên tốt nhất lấy số thấp hơn khoảng 2–3 mm. Bạn có thể in Tube A đúng theo chiều cao đó (trừ 2–3mm), hoặc cắt cho đúng size bằng dao rọc giấy/pen knife bén. Mình dùng pen knife vì nhanh hơn nhiều, với lại nếu lỡ cắt xấu thì phần đó sẽ được giấu bên trong UTA.

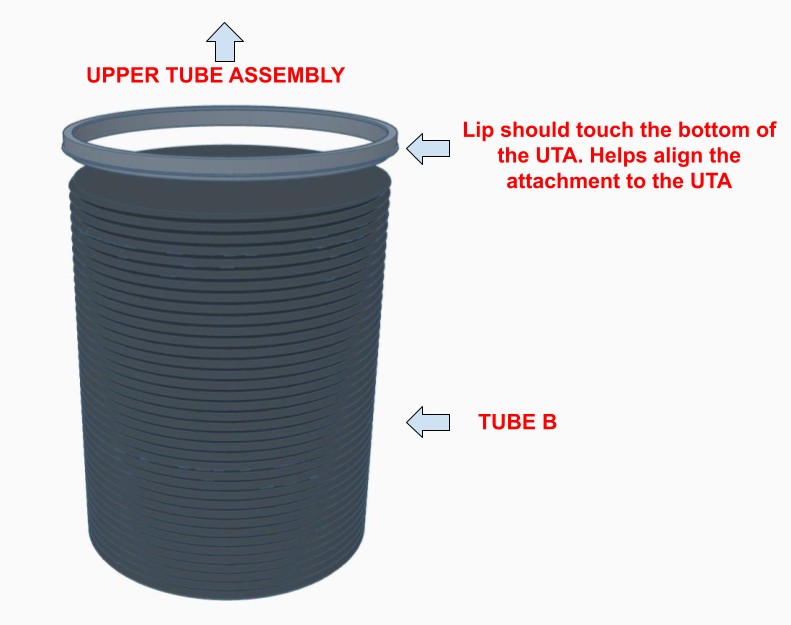

Tiếp theo, kéo UTA lên khoảng 4–5 inches rồi lắp Tube B. Vặn Tube B vào 4 Tube A, sau đó trượt UTA xuống lại trong khi giữ cho ống nằm ngay tâm. Nhớ là nếu thấy ống bị thấp, chỉ cần vặn nhả Tube A cuối cùng ra thêm chút là tăng chiều cao liền. Phần đầu trên của Tube B nên trượt vào trong attachment và giữ cho khít.

Xong rồi đó!!!

Giờ nếu bạn muốn vệ sinh gương hoặc cần gắn “center spot placement” để collimation: chỉ việc trượt UTA lên rồi trượt cả cụm ống lên. Các inner sleeves ở giữa sẽ giúp giữ ống đúng vị trí. Sau đó gắn “center spot placement”, trượt ống xuống, kéo UTA xuống lại đúng vị trí ban đầu, rồi chỉnh gương theo nhu cầu. Bạn cũng có thể dùng cách này để lau gương khi bị dơ. Hy vọng hữu ích.

Chúc bạn chơi vui!!
