Màn hình tường Home Assistant - Raspberry Pi Touch Display 2

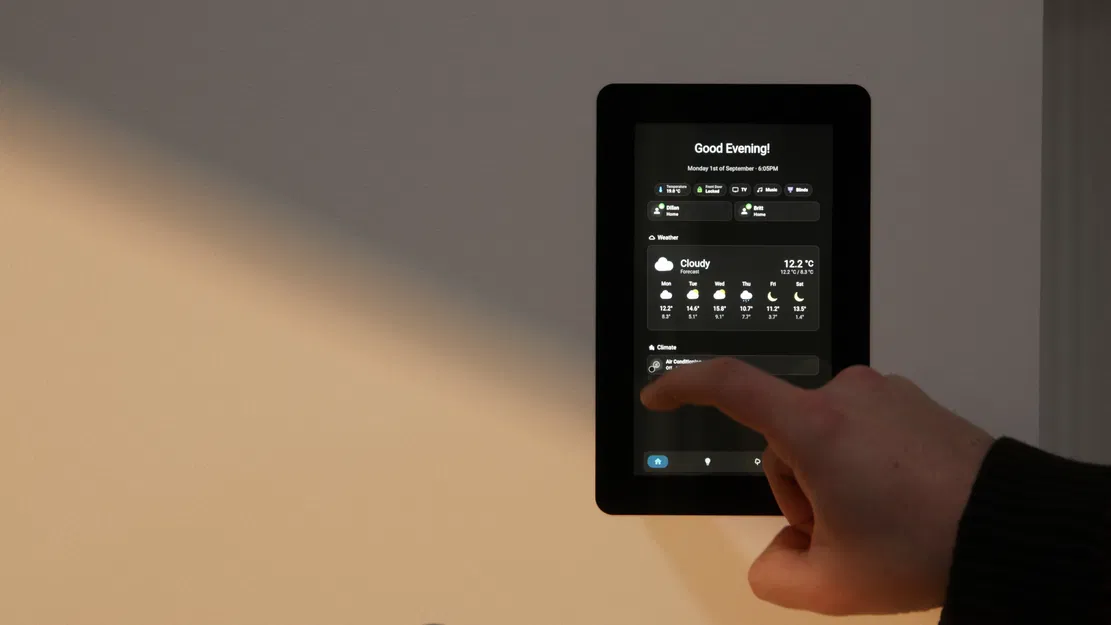

Đây là bộ mount mình thiết kế để gắn một Raspberry Pi và màn hình âm vào tường, dùng để điều khiển Smart Home.

Ý tưởng là làm một kiểu lắp đặt phẳng mặt, nhìn chuyên nghiệp, để cái display trông như đã là một phần của bức tường từ đầu — mà không phải chịu cảnh dùng mấy loại tablet mount to, thô.

Tính năng

• Dùng với màn 7" Pi Touch Display 2
• Có kèm dưỡng cắt (cutting guide) in 3D
• Vừa tấm thạch cao (plasterboard) tiêu chuẩn 10mm

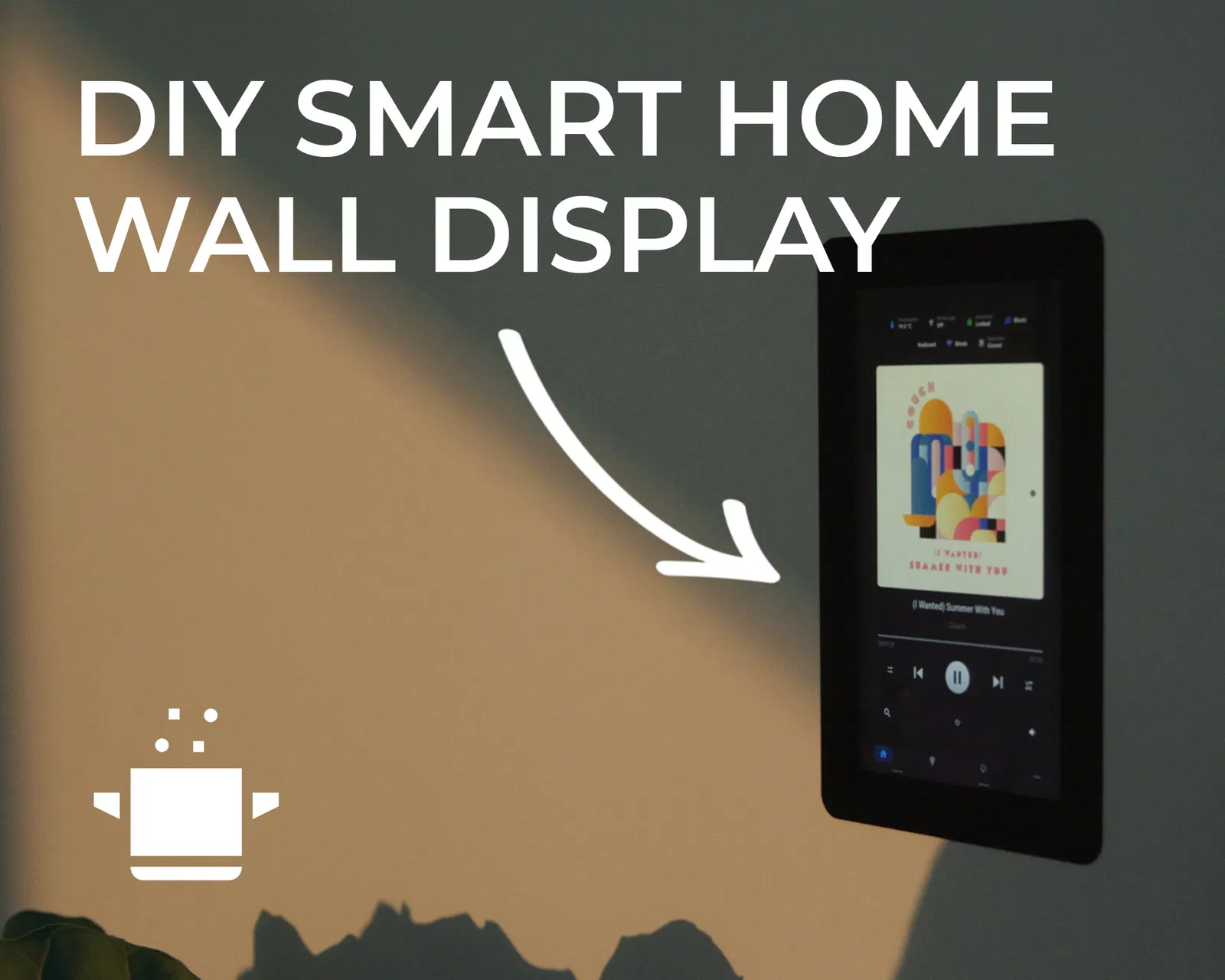

Bản Flush Mount – bản ở trong video

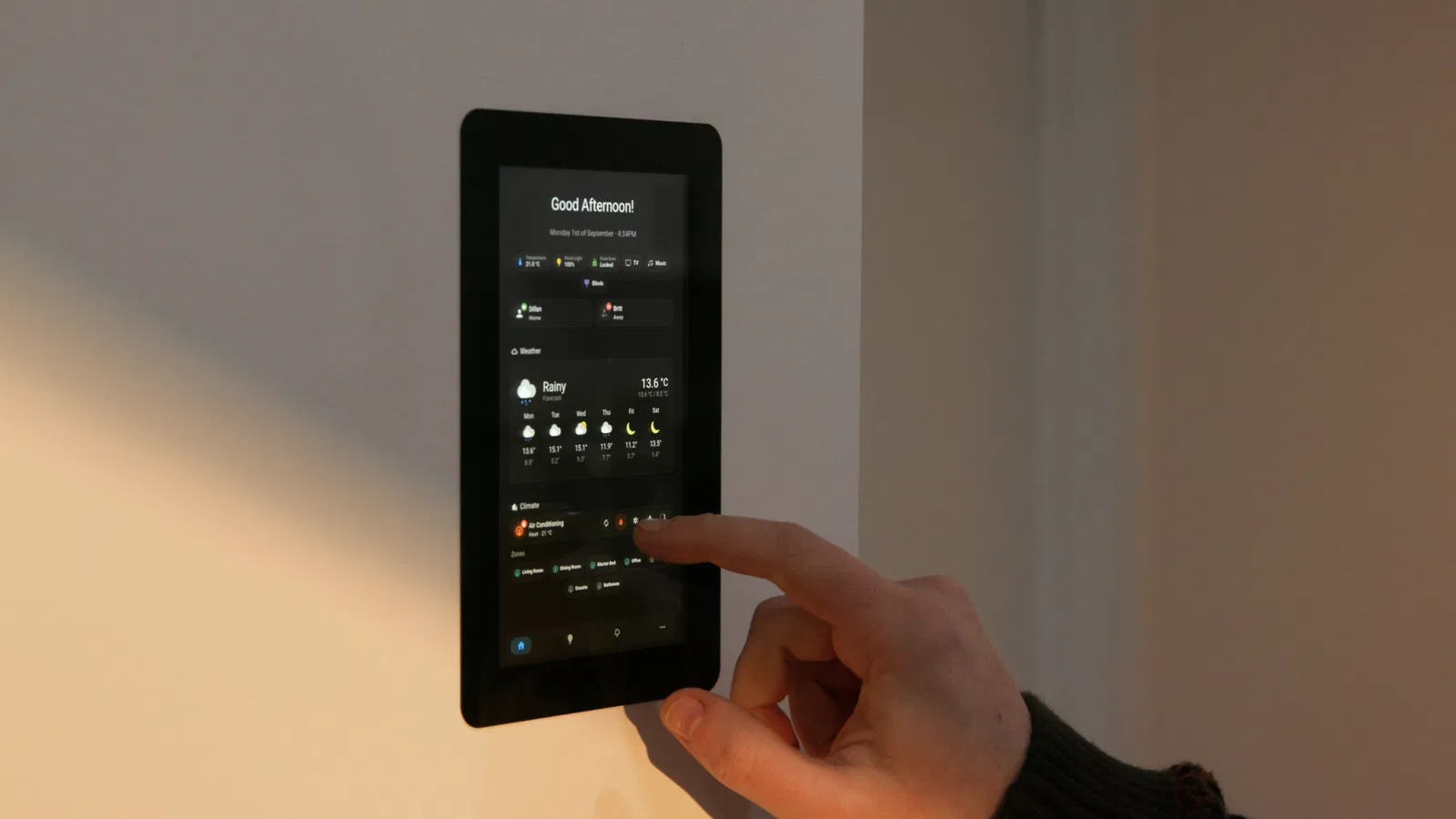

• Lắp âm phẳng: chỉ thấy phần viền kính (glass bezel)
• Thiết kế giấu ốc — đầu ốc được khoét chìm, sau đó trét và sơn để liền mạch
• Nam châm mạnh giúp giữ màn chắc chắn nhưng vẫn tháo ra được để bảo trì, chỉnh sửa, v.v.
• Chỉ dùng cho plasterboard 10mm

Bản này sẽ cần trét và sơn lại các lỗ ốc để nhìn “liền” cho đẹp.

In 3D

• Không cần support
• Khuyến nghị PETG, nhưng PLA vẫn dùng ổn

Phần cứng (Hardware)

• Màn hình + Pi
• 6 x vít gỗ / vít tường thạch cao loại nhỏ (loại nào cũng được, miễn phù hợp)
• 4 x nam châm 12mm (dày bao nhiêu cũng được, mình dùng loại dày 3mm)

Arm Locking Version

• Gắn bằng các ngàm siết ốc có thể tháo rời
• Khi lắp màn vào, sẽ nhô ra khỏi mặt tường khoảng 3mm
• Nam châm mạnh giúp giữ màn chắc chắn nhưng vẫn tháo ra được để bảo trì, chỉnh sửa, v.v.
• Hợp với plasterboard dày 10–15mm

Bản này hợp hơn nếu bạn không muốn chà nhám.

In 3D

• Cần support cho phần flange
• Khuyến nghị PETG, nhưng PLA vẫn dùng ổn

Phần cứng (Hardware)

• Màn hình + Pi
• 4 x vít máy M4 x 25mm đầu chìm (countersunk)
• Keo để dán các phần đỡ ốc (screw supports)
• 8 x nam châm tròn 6x3mm
• Lò xo để đặt giữa mặt sau của khung và tay khóa (arm) (nếu muốn)

Lò xo không hẳn bắt buộc; chỉ cần đảm bảo con vít vẫn “ăn” đúng vào phần đỡ ốc khi bạn siết chặt xuống.
