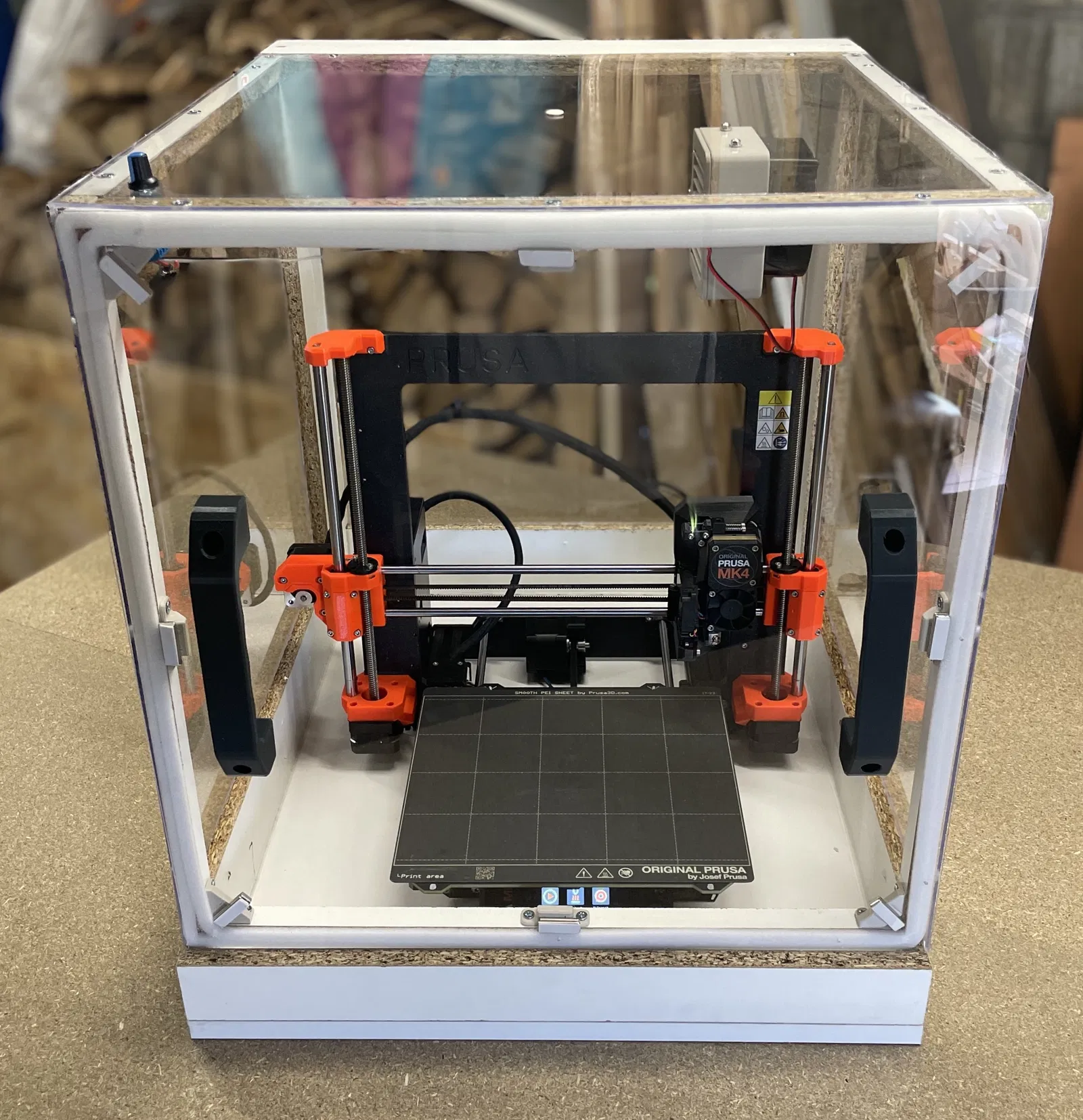

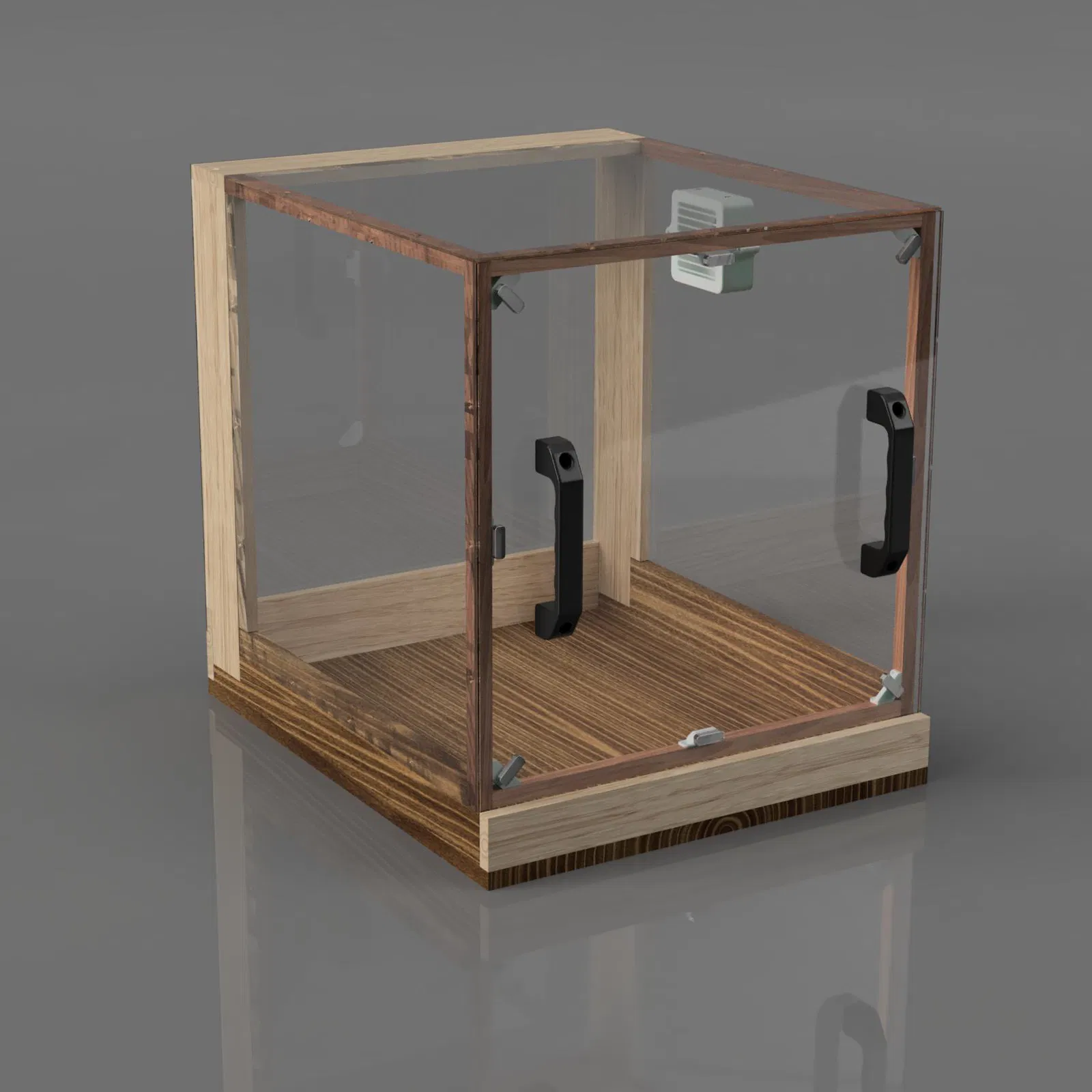

Enclosure kín khí cho MK4/MK4S (lọc HEPA + Carbon)

Tái chế :

Enclosure này được thiết kế để sản xuất từ các tấm gỗ ván ép/particle board lấy lại từ đồ nội thất cũ (ví dụ như bàn IKEA). Thay vì vứt bỏ, bạn có thể tái chế chúng để dựng một enclosure cho máy in.

Lưu ý :

Tất cả các tấm ván đều dày 15mm.

Có thể dùng cho :

• Prusa MK3/MK3S

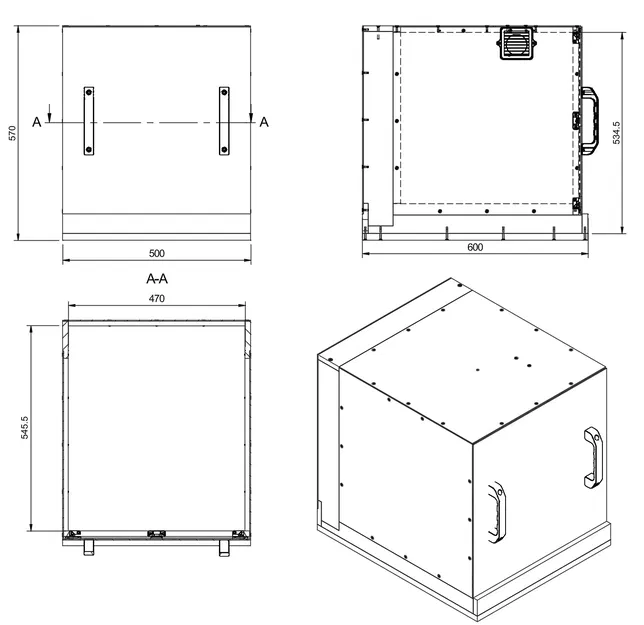

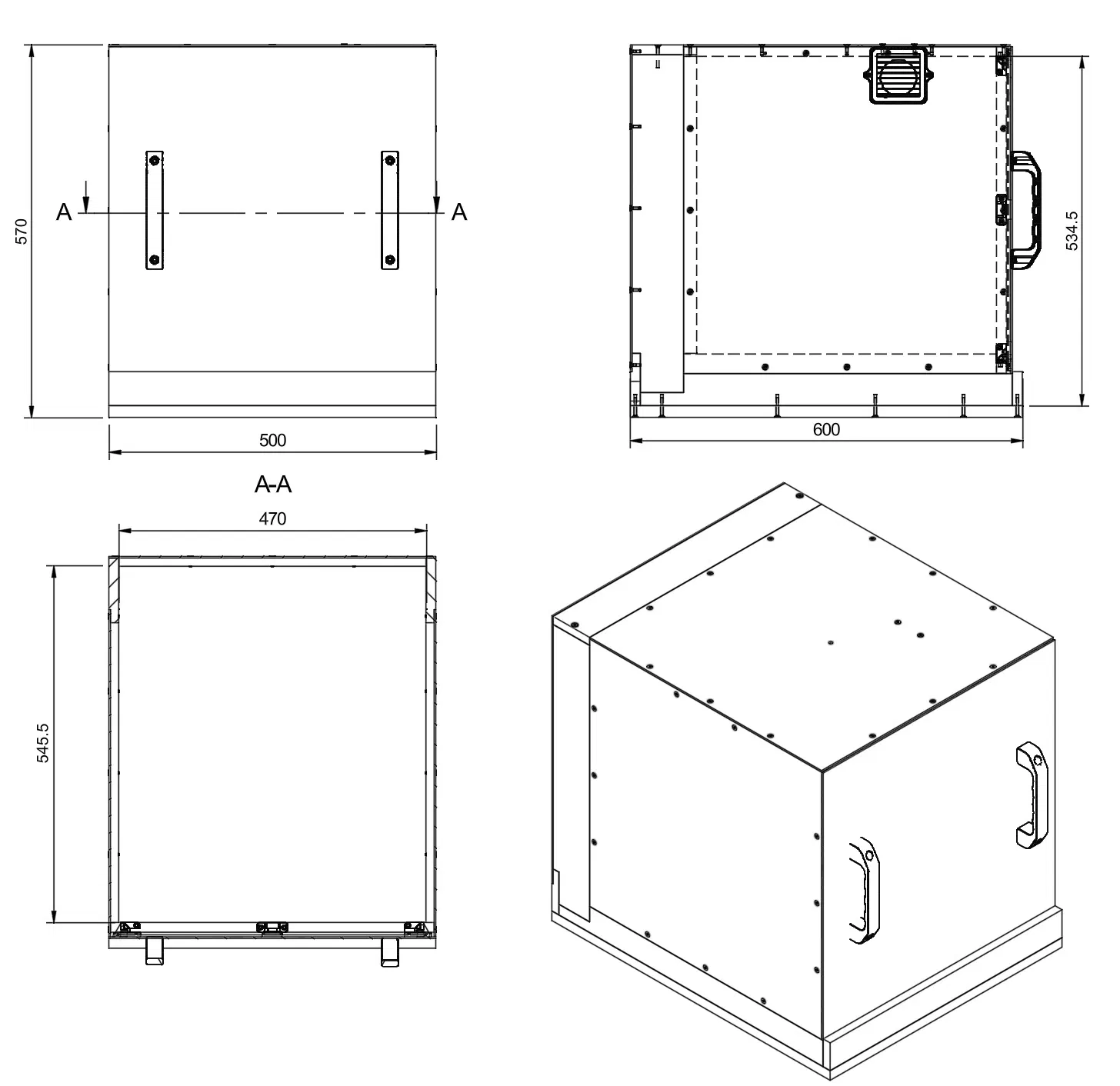

• Và chắc chắn còn hợp với nhiều máy in khác. Bạn xem bản vẽ phía trên để kiểm tra máy của bạn có vừa không.

Dụng cụ cần có :

(Dành cho làm mộc thủ công. Nếu có dụng cụ điện thì càng tốt)

• Cưa
• Đục
• Khoan (mũi khoan D3,2 (hoặc D3, D3,5) & 4)
• Mũi khoan vát (countersink)
• Súng bắn keo/sealant
• Tua vít

Vật liệu cần có :

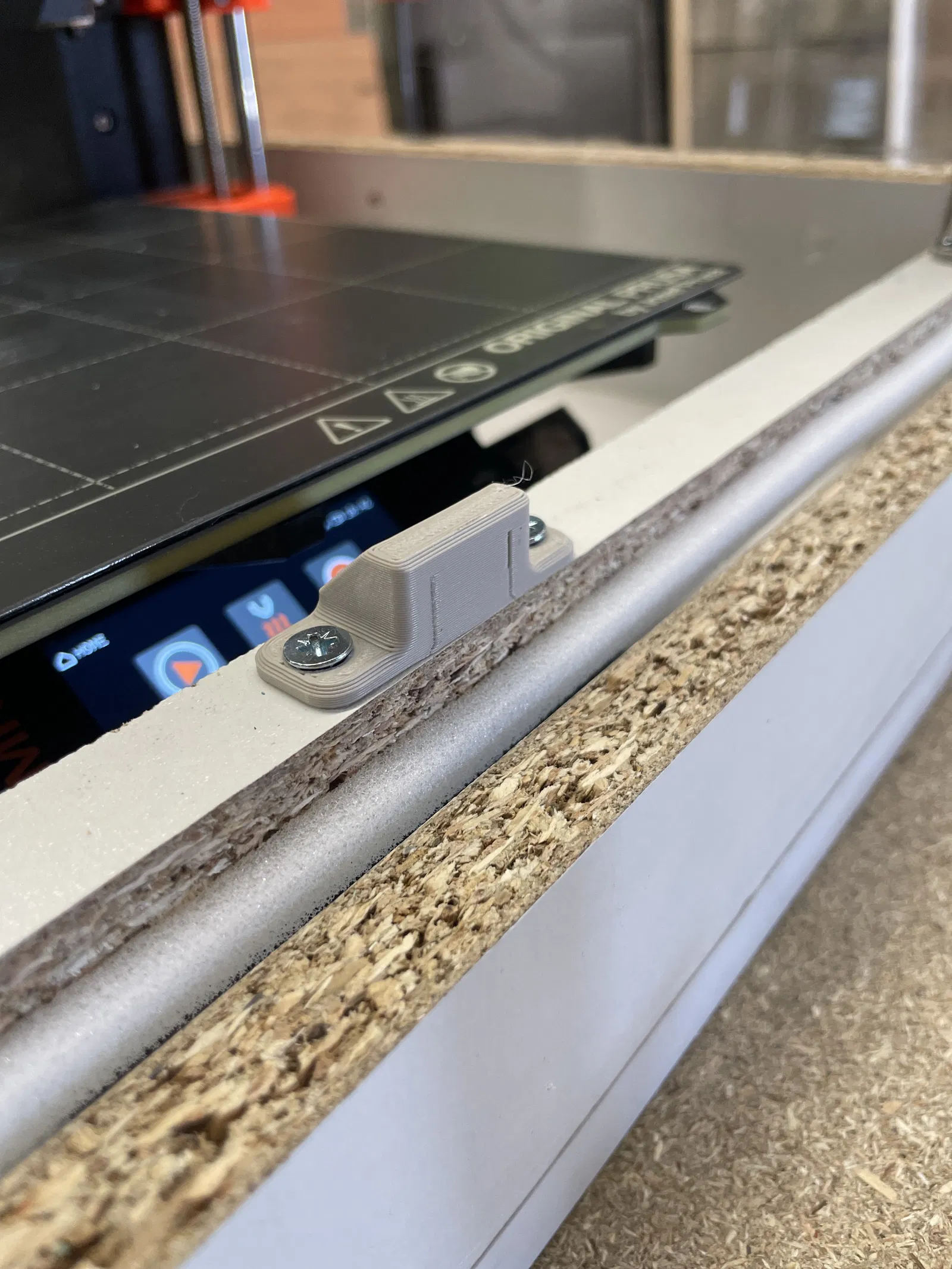

• Cửa nam châm :
  • 10x nam châm Neodyme
  • 4x vít 20mm & 8 đai ốc (dùng được với vít M3 đến M5). Với M3 thì dùng thêm 4 long đền.
  • Gioăng kín: loại gioăng dán cửa sổ/cửa ra vào giá rẻ như link này dùng rất ổn.

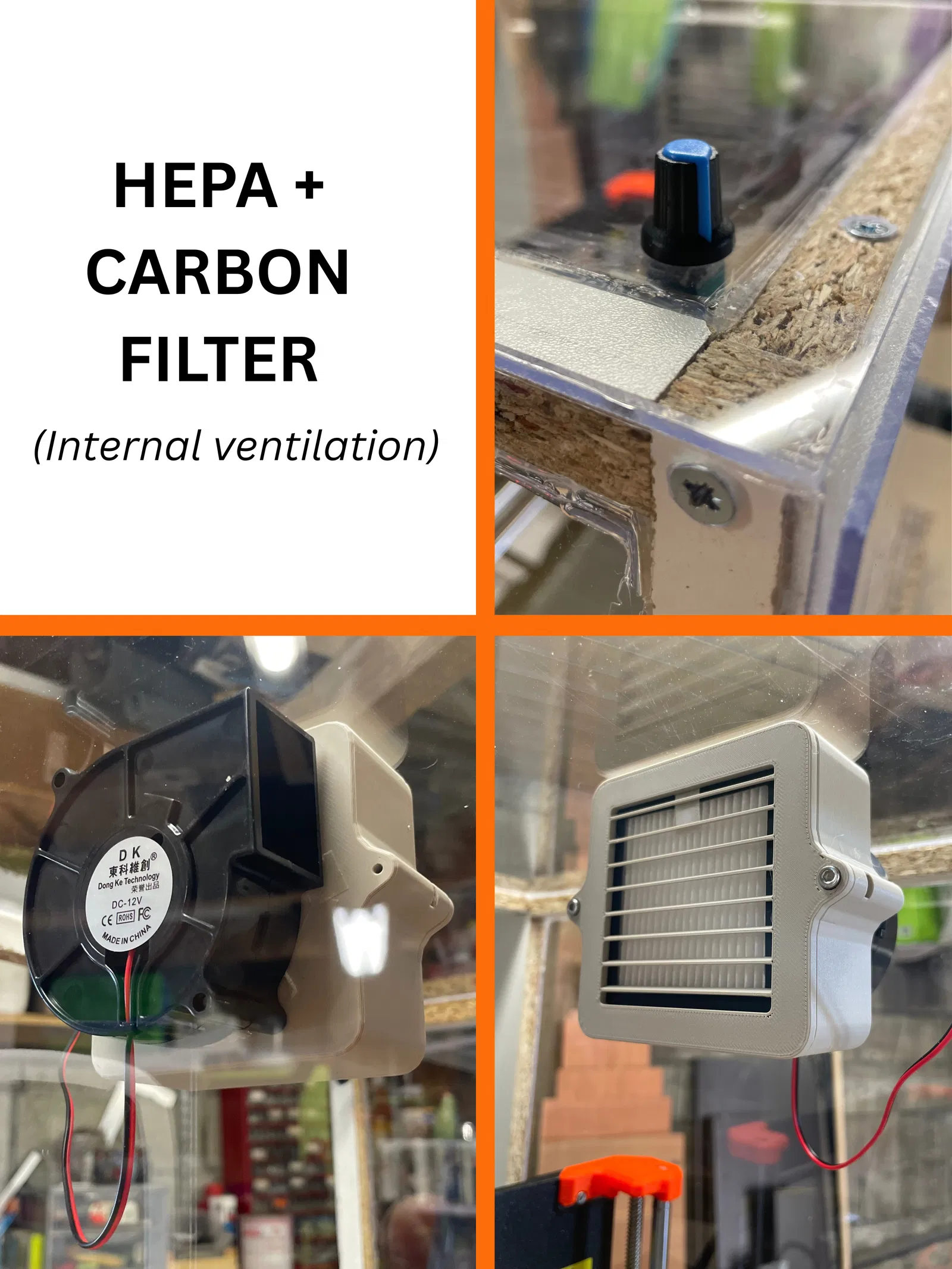

• Bộ lọc :
  • 1x lọc HEPA & Carbon
  • 1x module PWM
  • 1x nguồn/transformer 12V 3A
  • 1x quạt Blower 12V G92C
  • 2x insert M3
  • 2x M3x35
  • 1x jack cái 5.5x2,5
• Vít :
  • Vít gỗ M4x16
  • Vít gỗ M4x35 (hoặc 40,45)
• Styroglass :
  • 5x 500x500x2,5mm
• Keo trám/Sealant :
  • Keo silicone trong Pattex
• Chi tiết gỗ (kích thước thô - Dài x Rộng x Dày)
  • 1_Ván gỗ :
    • Tấm đáy :
      • 600x500x15
    • Tấm lưng :
      • 500x80x15
    • Tấm trước :
      • 500x52x15
    • Tấm lưng trên :
      • 500x99x15
    • Tấm dưới trái & tấm dưới phải :
      • 569x79x15 (x2)
    • Tấm đứng lưng trái & tấm đứng lưng phải :
      • 517x99x15 (x2)
  • 2_Thanh gỗ (battens) :
    • Thanh trước dưới & thanh trước trên :
      • 463x16x15 (x2)
    • Thanh trên trái & thanh trên phải :
      • 479x18x15 (x2)
    • Thanh đứng trái & thanh đứng phải :
      • 500x16x15 (x2)
• Tùy chọn :
  • Loại jack cái như vầy (để khỏi phải khoét lỗ bự phía sau enclosure và giúp kín khí hơn)
  • 1x tấm bê tông 400x400x40 (giảm tiếng ồn của máy in)
    • + 4 miếng chống rung

Khuyến nghị khi gia công :

• Khoan lỗ :
  • Nhớ khoan lỗ mồi (pilot hole) và lỗ thoát (clearance hole) để tránh gỗ bị nứt.
    • Nhất là khi bạn dùng ván dăm/particle board!
• Styroglass :
  • Gỡ 2 lớp màng nhựa bảo vệ càng trễ càng tốt để tránh trầy bề mặt styro
• Nam châm :
  • Trước khi dán nam châm lên cửa styroglass, vệ sinh bề mặt bằng xịt tẩy dầu (degreaser).
• Keo trám (mastic sealant) :
  • Lúc keo đang khô, tốt nhất là đừng hít phải mùi keo. Ráng đứng xa trong lúc nó khô.

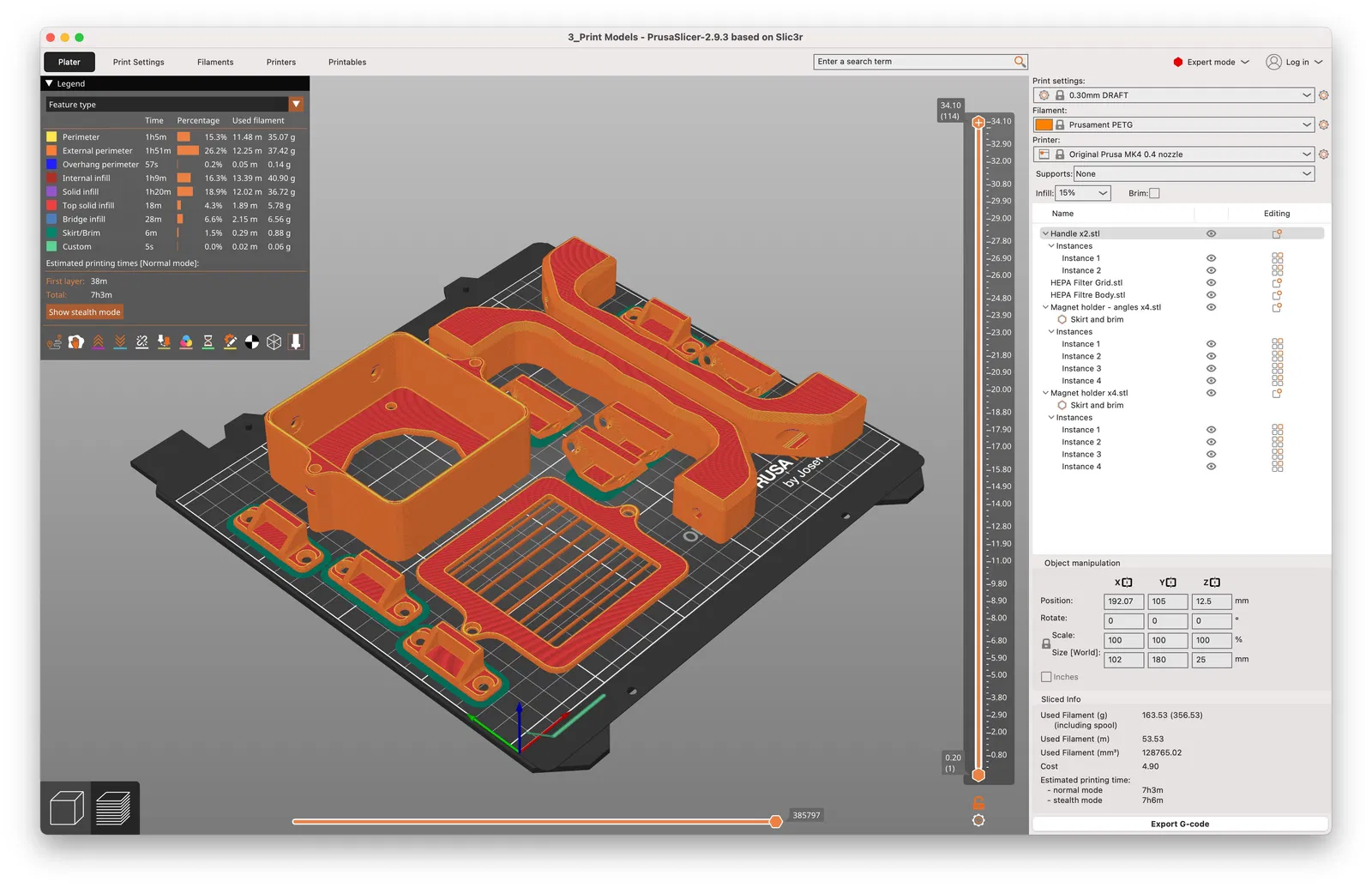

Về các chi tiết in được :

Khuyến nghị in :

• Vật liệu : PETG
• Layer height : 0,3mm
• Brim : Khuyến nghị
• Perimeters : 4
• Infill : 15%

Chi tiết :

• Thời gian in : 7h06
• Lượng filament dùng (g) : 164

Lưu ý an toàn :

Bạn có từng ngửi thấy mùi khó chịu khi in nhựa không?

Khi bị nung chảy, một số loại nhựa có thể thải ra các hạt (particules) gây hại trong không khí và ảnh hưởng sức khỏe. Mình hy vọng mẫu này giúp bạn dùng máy in an toàn hơn. Nó không thay thế hệ thống thông gió bên ngoài và lý tưởng nhất là vẫn nên dùng trong khu vực thông thoáng!
