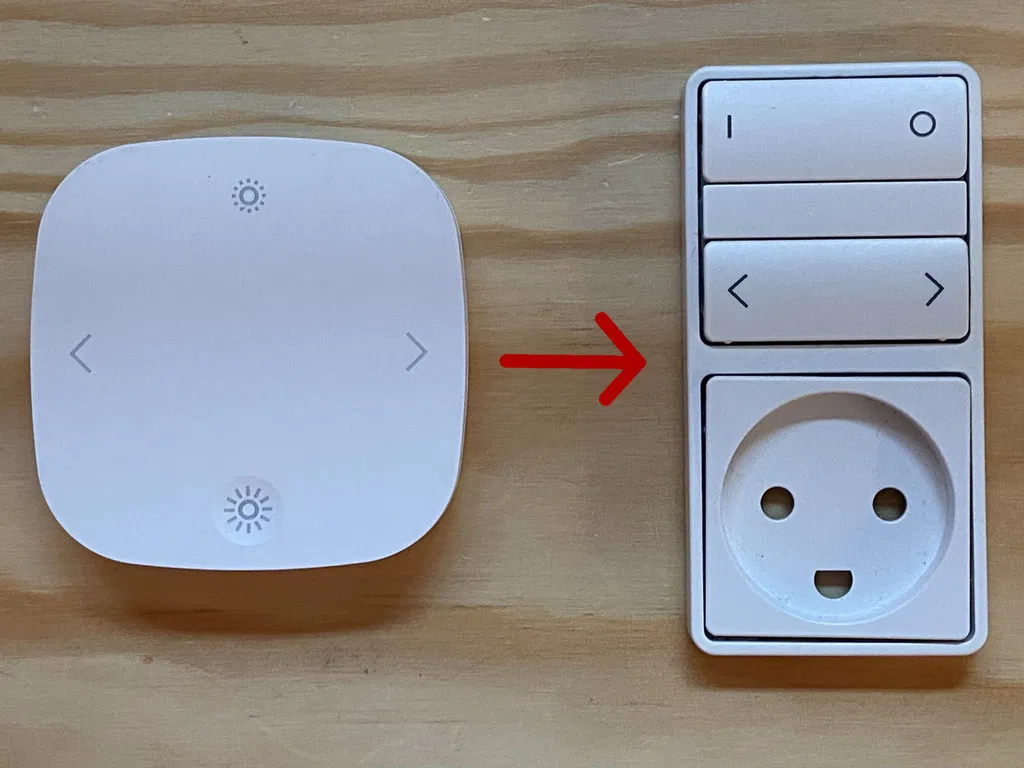

Dự án này chuyển đổi một remote IKEA STYRBAR thành một công tắc tín hiệu yếu (svagstrømstryk) chuẩn FUGA.

Đây là thiết kế đầu tiên dùng pin CR2032. Vì vậy thời lượng pin không được kỳ vọng là chấp nhận được. Tuy nhiên, các kiểm tra ban đầu cho thấy mức tiêu thụ ở chế độ stand-by giống như ở .

Đặt mua linh kiện

Vào indkob.ccx.dk

Lập trình (programming) module

Nếu bạn không muốn dùng module lấy từ một remote chính hãng, thì cần phải nạp lại (reprogram) nó. Alexander Bruhn Blindbæk đã làm một hướng dẫn cho việc này:

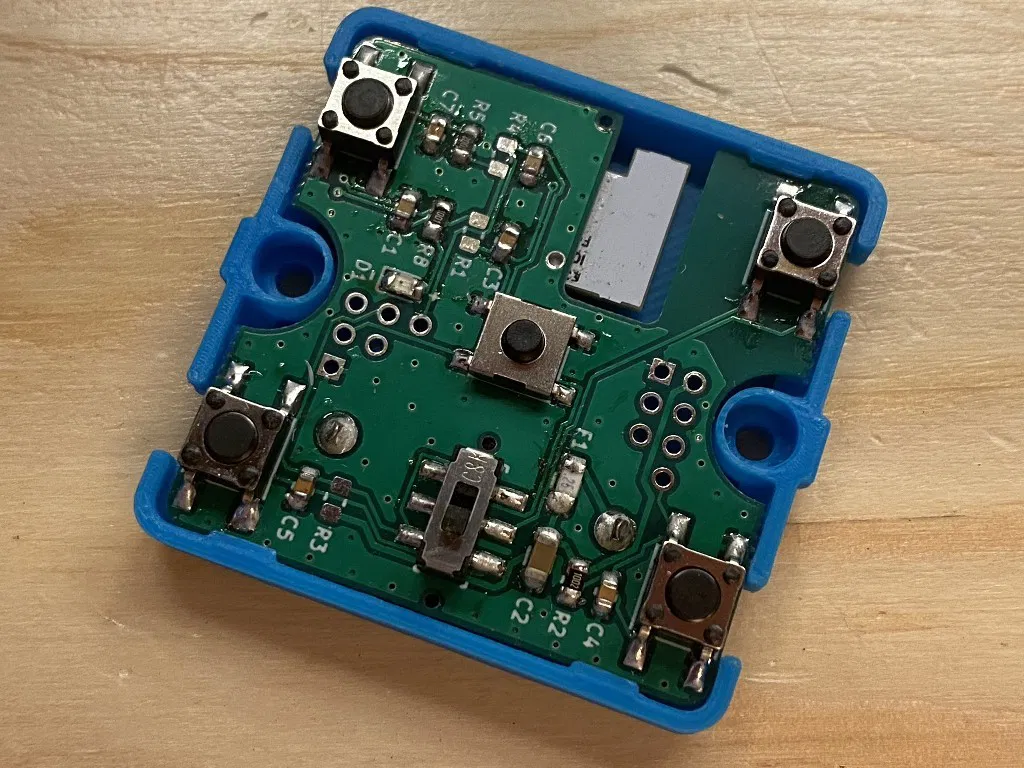

PCB layout


Sơ đồ (Diagram)

Diagram

Bill of Materials

Designator

Value

LCSC Part

C1

10uF

C1710

C2

100nF

C15008

C3

10nF

C1710

C4

10nF

C1710

C5

10nF

C1710

C6

10nF

C1710

C7

10nF

C1710

D1

LED

C84262

F1

FUSE

C136339

R1

N/A

R2

10kΩ

C17414

R3

N/A

R4

N/A

R5

10kΩ

C17414

R8

1kΩ

C17513

S1

TACT

C343618

S2

TACT

C83916

S3

TACT

C83916

S4

TACT

C83916

S5

TACT

C83916

S6

TACT

C221666
