Giá treo trần Everything Presence Pro Ceiling Mount

Tác giả TheStockPot

Lượt tải
106
Lượt thích
29
Lượt coi
1.333
Tải tất cả (.zip)· 4 file · 283,7 KB· 283,7 KB

File 4 283,7 KB

  • Faceplate_1767575671.3mf3MF · 88,4 KB
  • Shroud_1767575672.3mf3MF · 96,7 KB
  • Rear_Cover_1767575673.3mf3MF · 66,9 KB
  • Arm_1767575674.3mf3MF · 31,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#191317
Danh mục
Đồ Gia Dụng
Ngày đăng

Mô tả

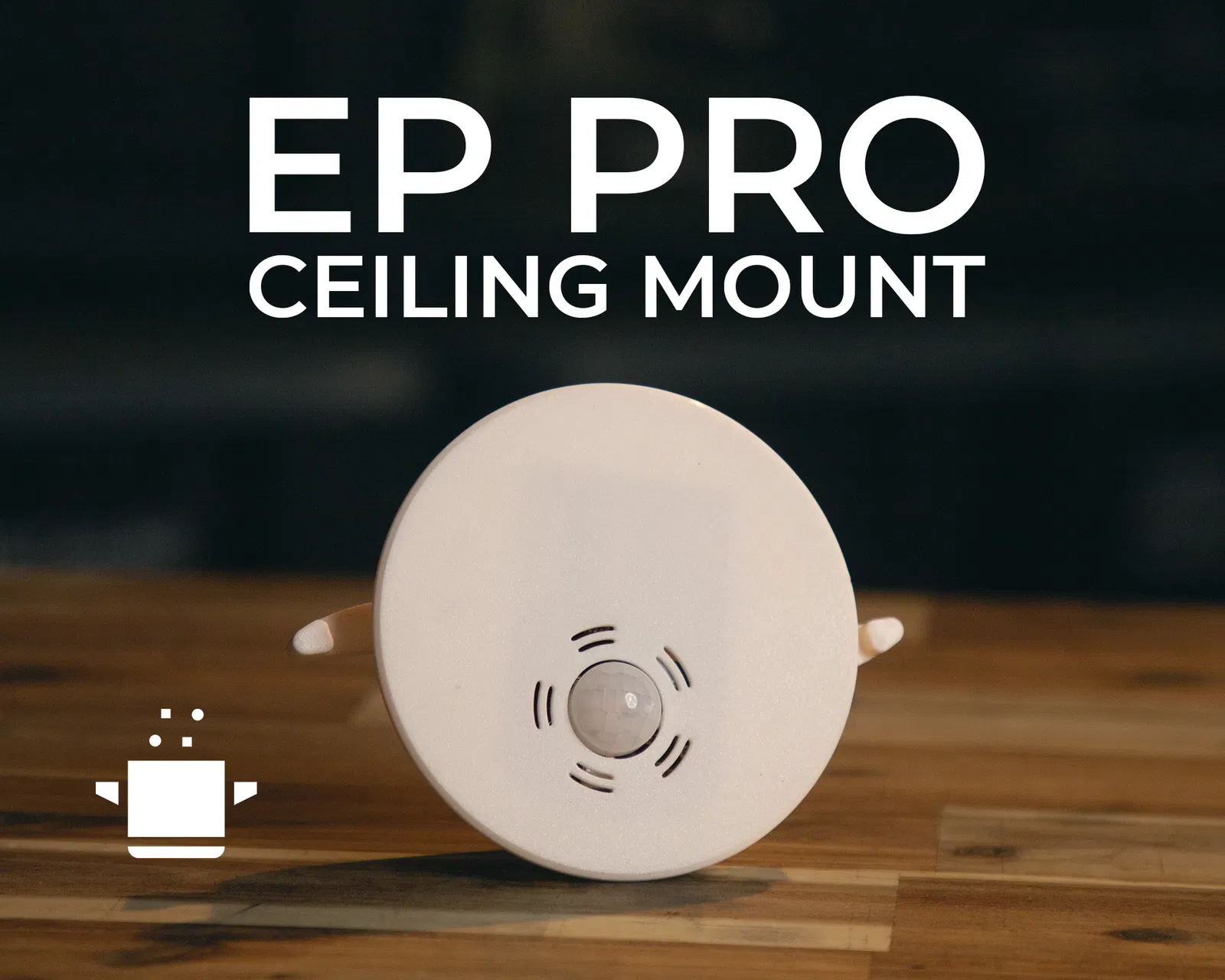

Mẫu hộp downlight mới và cải tiến của mình cho cảm biến Everything Presence Pro!

  • Đóng gói lại Everything Presence Pro thành cảm biến gắn trần

  • Vừa lỗ downlight 90mm hoặc 92mm

Parts

Printing

In từng chi tiết với mặt phẳng úp xuống, mình dùng bàn in textured. Filament matte hoà vào trần nhà nhìn hợp nhất.

PLA dùng ổn, nhưng nếu bạn ở khu vực khí hậu nóng thì PETG là lựa chọn tốt hơn nhiều.

Không cần supports

Assembly

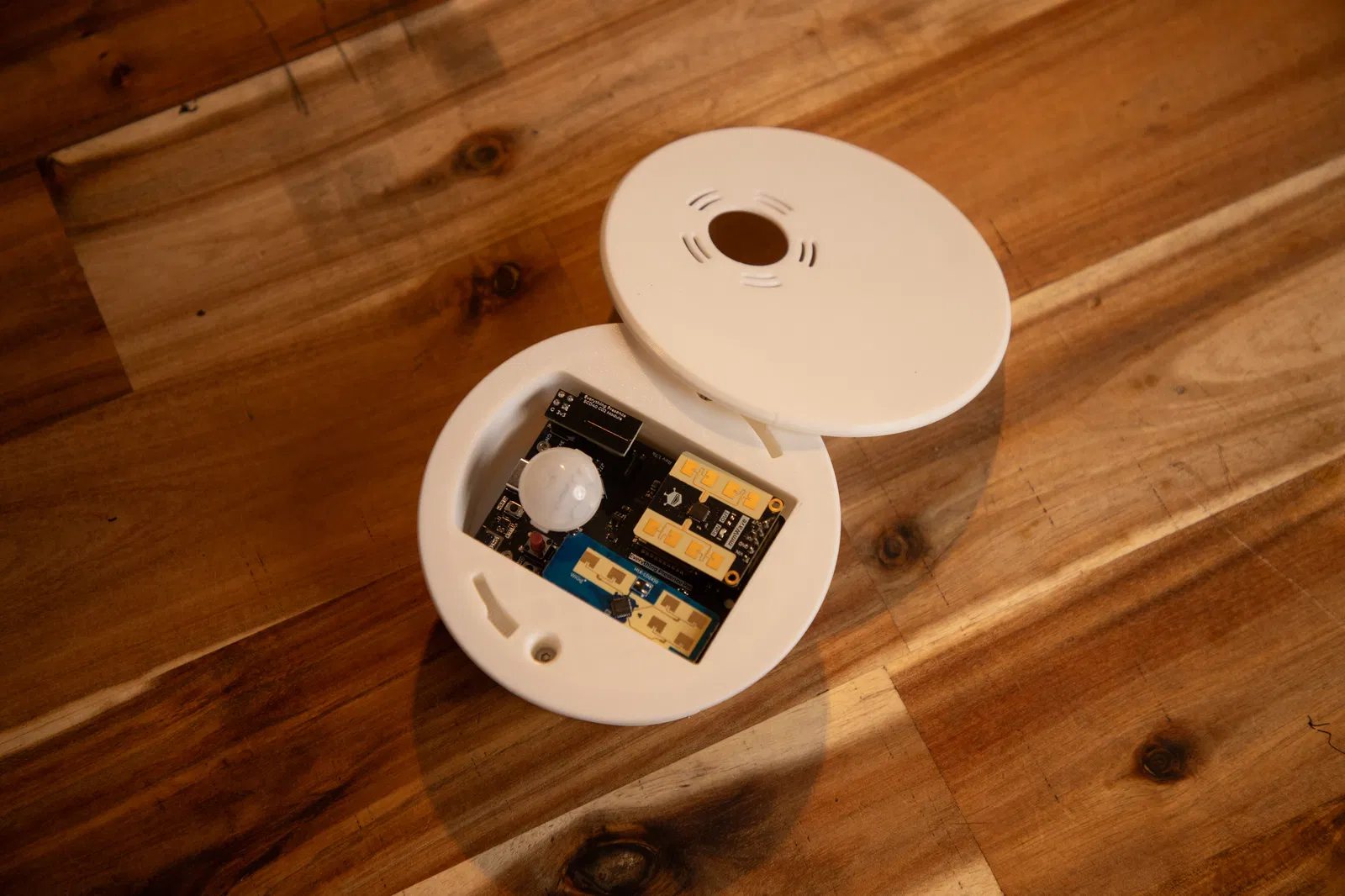

Tháo rời cảm biến EP Pro, rồi dùng vít M2x8mm bắt nó vào chi tiết Sensor_Mount. Chỉ dùng 2 trong số các lỗ bắt vít.

Lắp Shroud bằng 2 x vít M3x10mm.

Cuối cùng, lắp các tay kẹp (arms) bằng vít M3x25mm xuyên qua Shroud và tay kẹp; nếu muốn thì thêm lò xo giữa tay kẹp và chi tiết Shroud nhé!

Xong rồi! Để lắp cảm biến lên trần, khoét lỗ 90mm trên trần, đưa cảm biến vào đúng vị trí và siết chặt vít M3 dài 25mm.

Khi bạn siết vít, các tay kẹp sẽ xoè ra và ép chặt vào mặt sau của tấm plasterboard.

Siết vừa chặt xong thì khoá mặt ốp (faceplate) lại cho cố định.
