Ống dẫn lọc khí tuần hoàn trong AD5X kèm điều khiển tốc độ quạt (PWM)

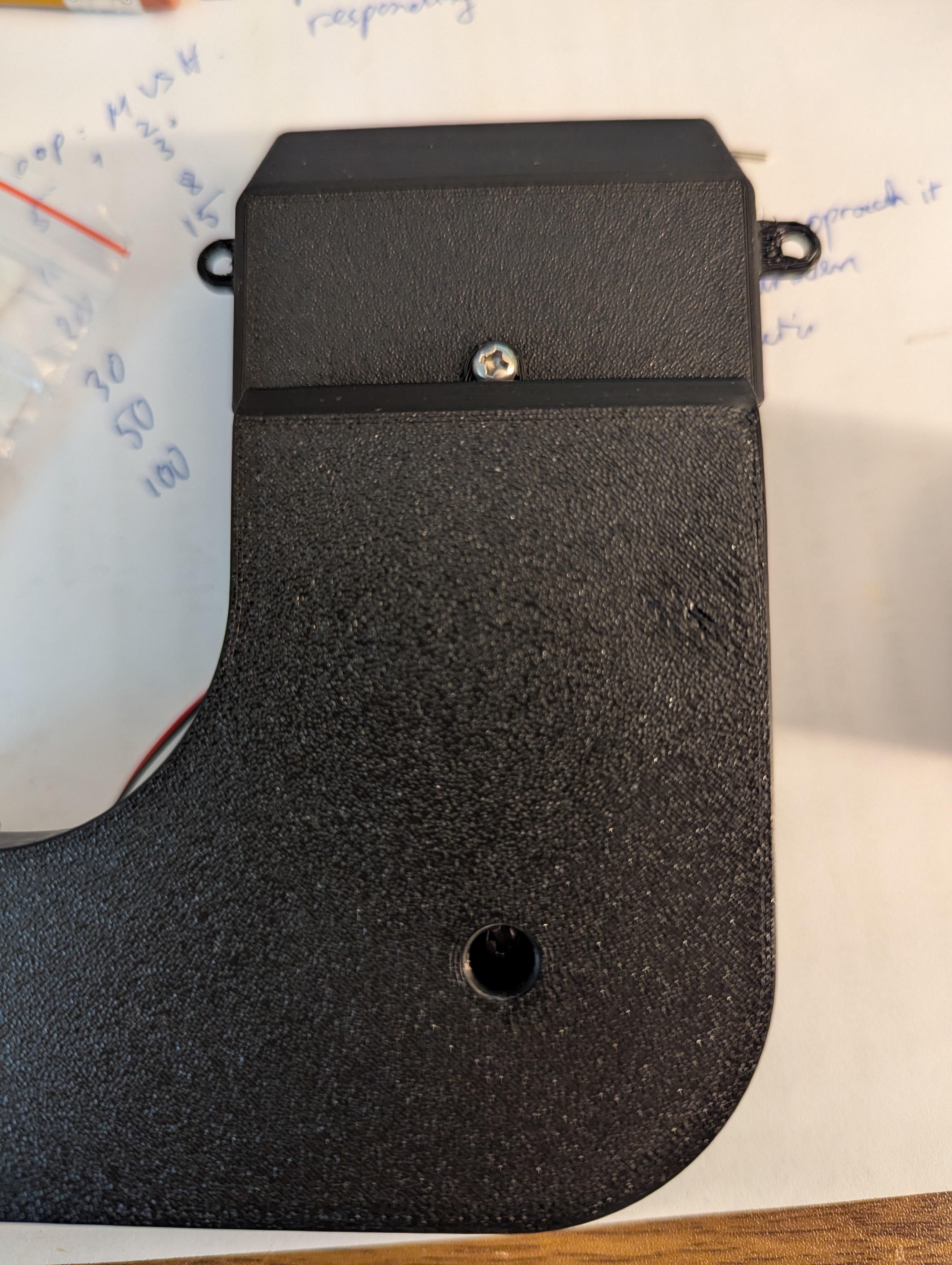

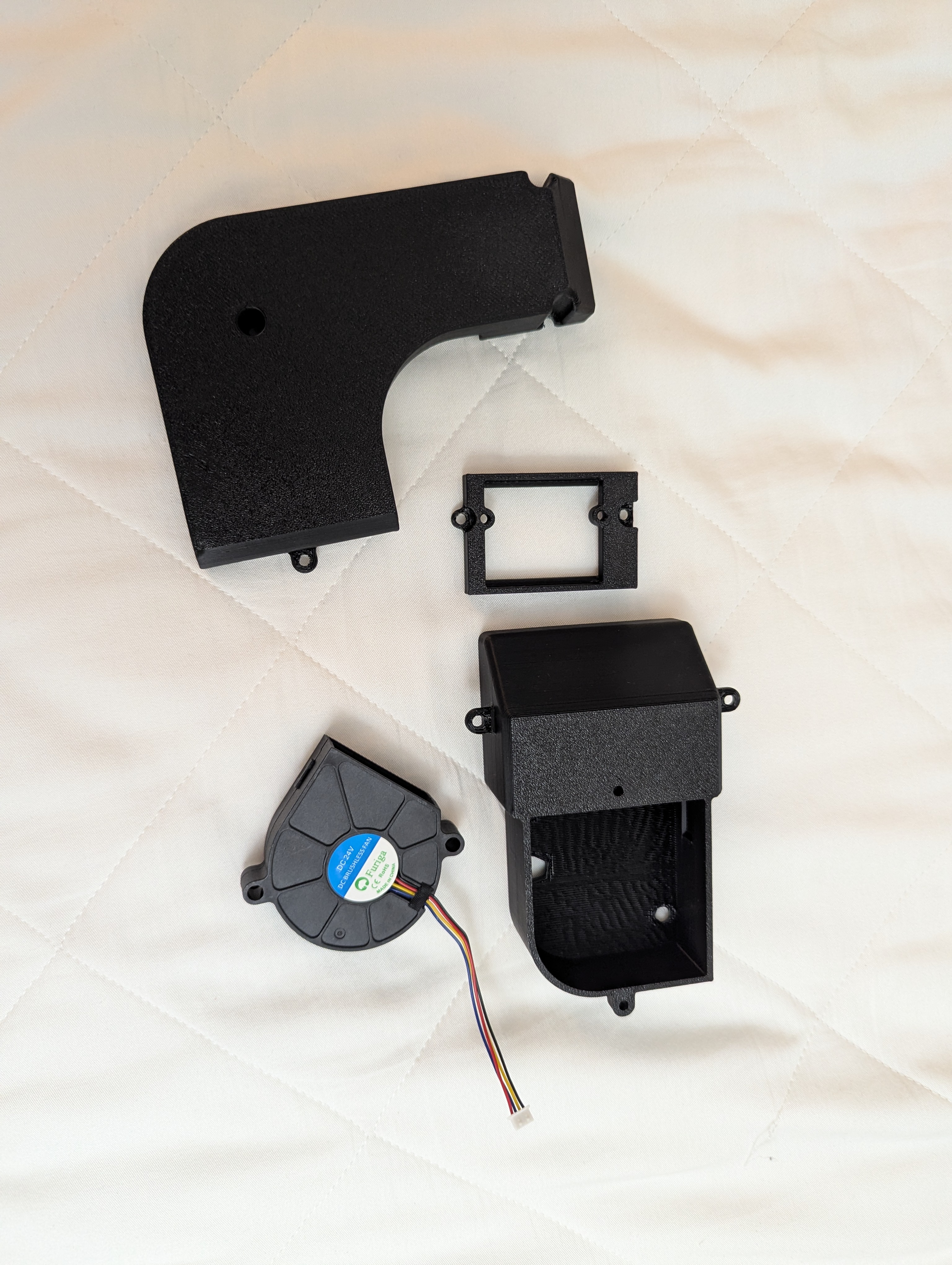

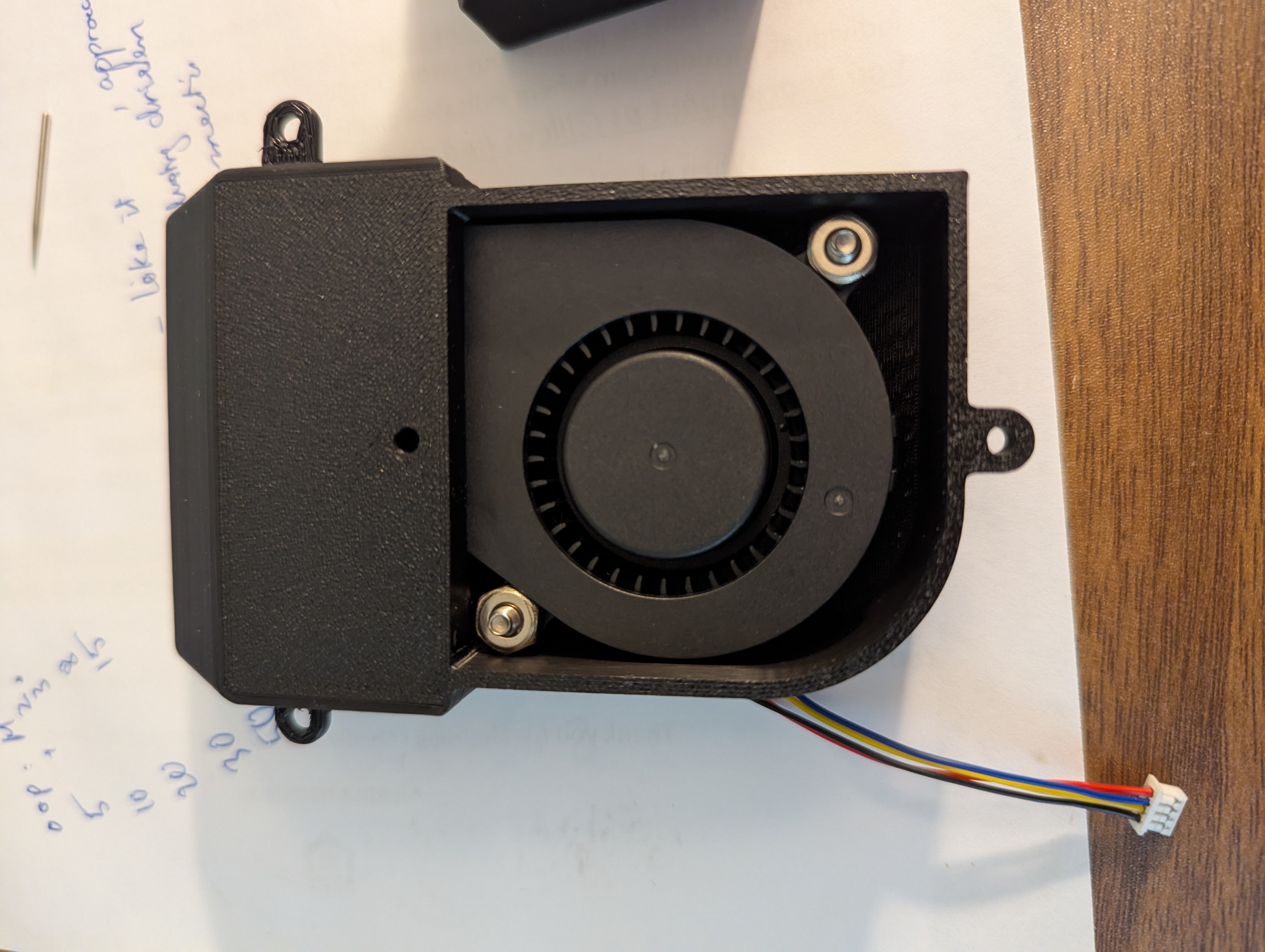

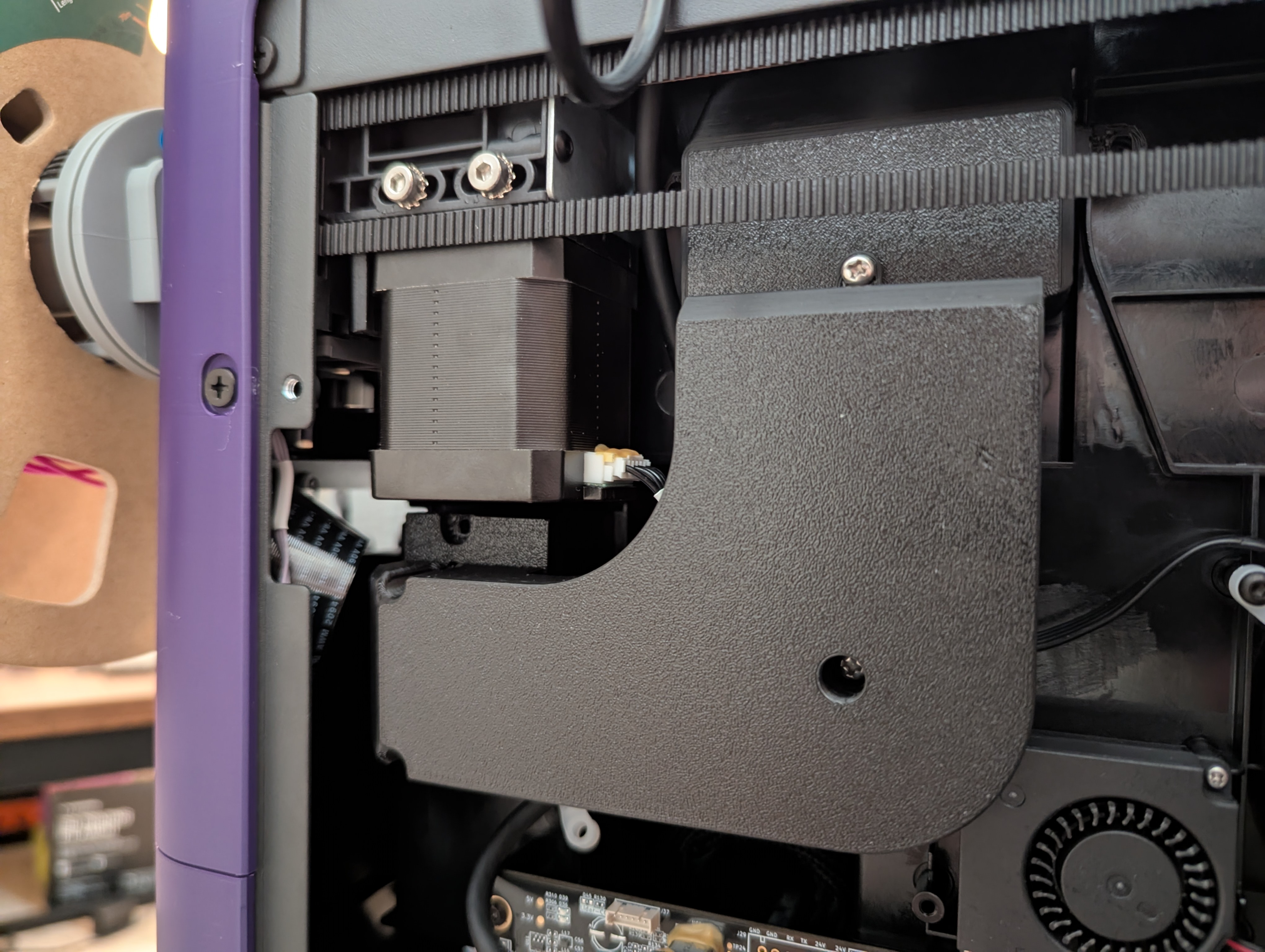

Ống dẫn lọc không khí tuần hoàn nội bộ cho AD5X. Mẫu này dùng cùng loại quạt/blower 5015 24V như trên toolhead, loại 4 dây. Nhờ vậy có thể dùng PWM và hoán đổi qua lại. Bản mod giúp giảm mùi và hạt bụi li ti có thể gây cay mắt, khó chịu ở mũi nếu bạn phải ngồi/làm việc gần máy in. Thiết kế cũng chừa khoảng hở thoải mái để lắp vừa quạt stock của mainboard và tránh vướng các linh kiện khác như dây curoa và dây cáp. Link tới blower.

Cấp nguồn cho quạt không dùng PWM: lúc test mình chỉ dùng 2 dây + và - rồi đấu “piggyback” blower vào quạt làm mát mainboard bằng đầu chia JST 2-pin dạng chữ Y. Link tới Y splitter. Lưu ý màu dây trên splitter này bị đảo so với ký hiệu trên máy (dây đỏ vào - và dây đen vào +). Việc này không gây vấn đề vì bạn đảo cực tính hai lần, nhưng vẫn nên kiểm tra cực tính trước khi bật nguồn. Dùng cách này thì quạt sẽ chạy trong lúc in. Ngoài ra, bạn cũng có thể dùng cổng LED để cấp nguồn cho quạt. LED mặc định bật sau khi máy khởi động và bạn có thể bật/tắt nguồn bằng nút bóng đèn trong app Flash Maker hoặc Flash Forge Orca. Mình nghĩ có cách điều khiển cổng này “khôn” hơn bằng Gcode nhưng mình chưa thử.

Điều khiển tốc độ bằng PWM: firmware stock của AD5X vô hiệu Gcode điều khiển cổng PLA-Fan 4 dây. Cổng này vẫn có 24V khi máy đang bật, nhưng tín hiệu PWM luôn là 0. Để bật lại, xem bài viết của VoronKor trên Github. Theo đó, bản Zmod mới nhất hỗ trợ Gcode để điều khiển cổng PLA-Fan. Trước tiên bạn cần cài Zmod. Khi đã cài Zmod, có thể điều khiển quạt bằng Gcode M106 P2 S??, trong đó S?? có thể từ S0 đến S255 trong Console. Nếu bạn gửi job in bằng Orca Slicer, vào Printer Settings>Basic Information>Accessory>Check Auxiliary part cooling fan.

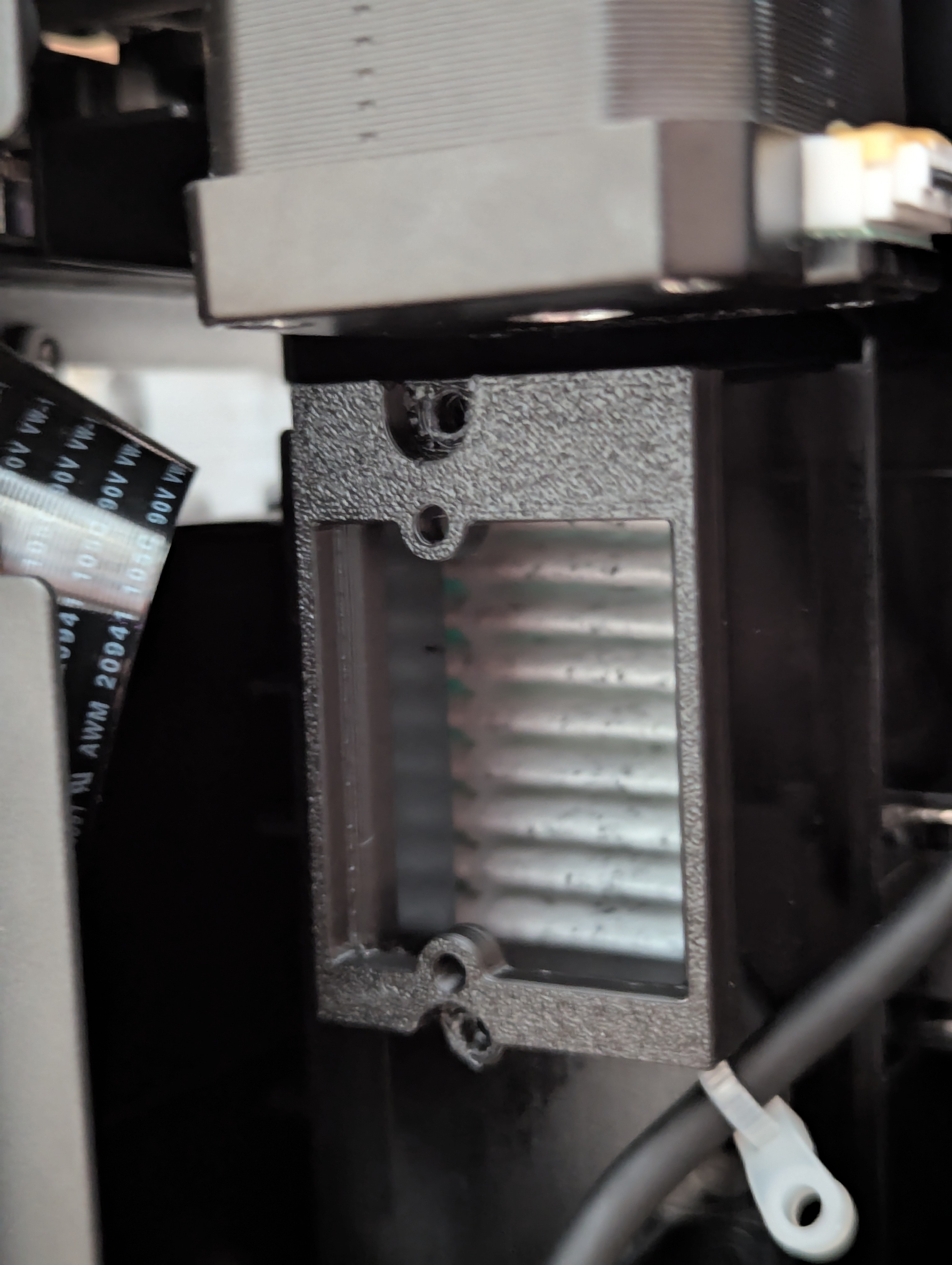

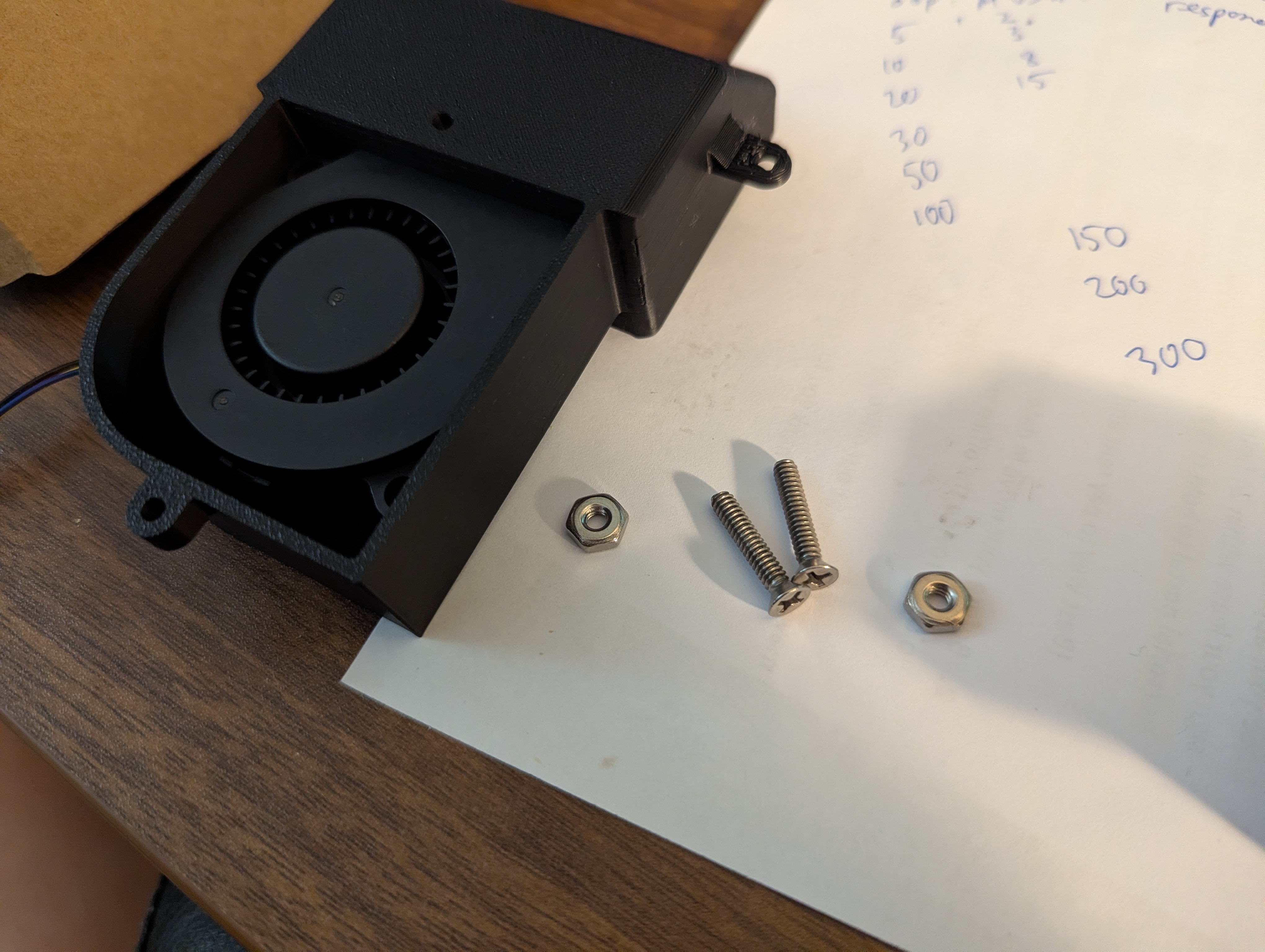

Phần cứng: Mình dùng vít tự ren M3x8mm để bắt các chi tiết lại với nhau và cố định cả cụm vào các lỗ vít trên AD5X. Phần quạt thì mình dùng 2 con vít 6x32, dài 15mm, đầu bằng chìm (flat head counter sunk) kèm đai ốc; nhưng bạn cũng có thể dùng bất kỳ loại vít thường dùng cho quạt case PC tương tự, không cần đai ốc.

Cảm ơn Jwidess về file model của hệ ống gió AD5M. Cảm ơn Derrick Bournazian vì đã trao đổi và hỗ trợ test/chỉnh sửa.
