Bộ Caliper Radius Gauge 4 bản đo chính xác, tới Ø400mm, tính toán dễ

Mình cần một cái radius gauge, mà không ngờ lại biến thành một dự án toán nhỏ.

Nhiều loại gauge dùng góc 90°, dẫn tới hệ số 2.4142… tức là giá trị đo được phải nhân với hệ số này. Giảm góc xuống 60° thì tự nhiên hệ số về 1, nhưng lại giới hạn kích thước vật thể tối đa.

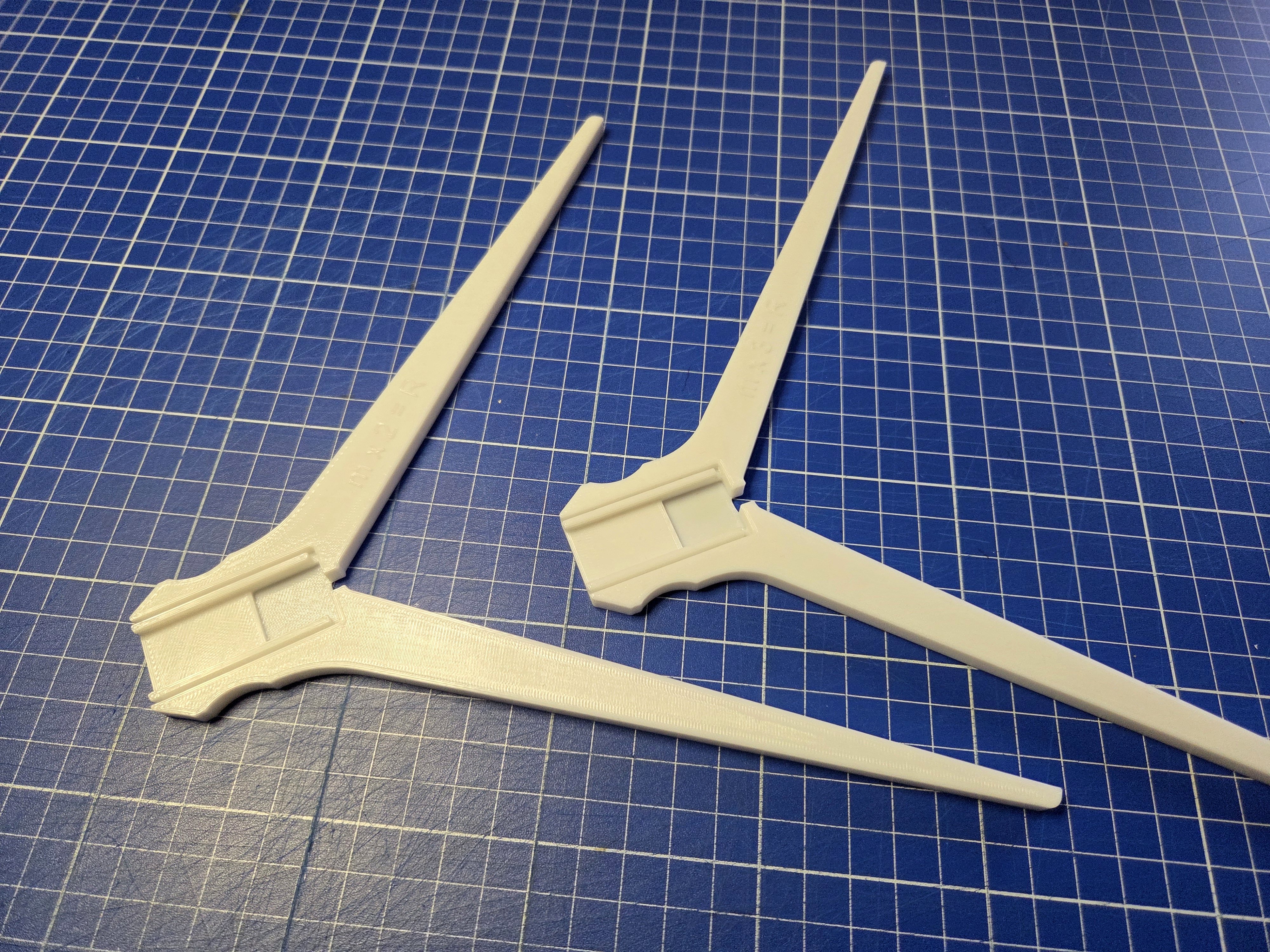

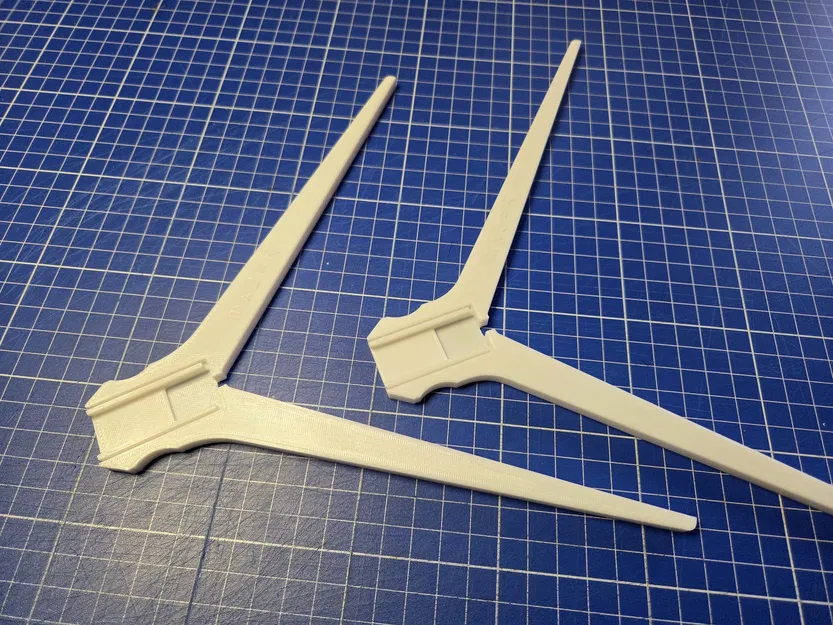

Để cover thêm nhiều trường hợp sử dụng, mình thiết kế thêm hai gauge nữa với góc tương ứng với hệ số 2 và 3.

Với gauge lớn nhất, bạn có thể đo vật thể lên tới 400 mm đường kính.

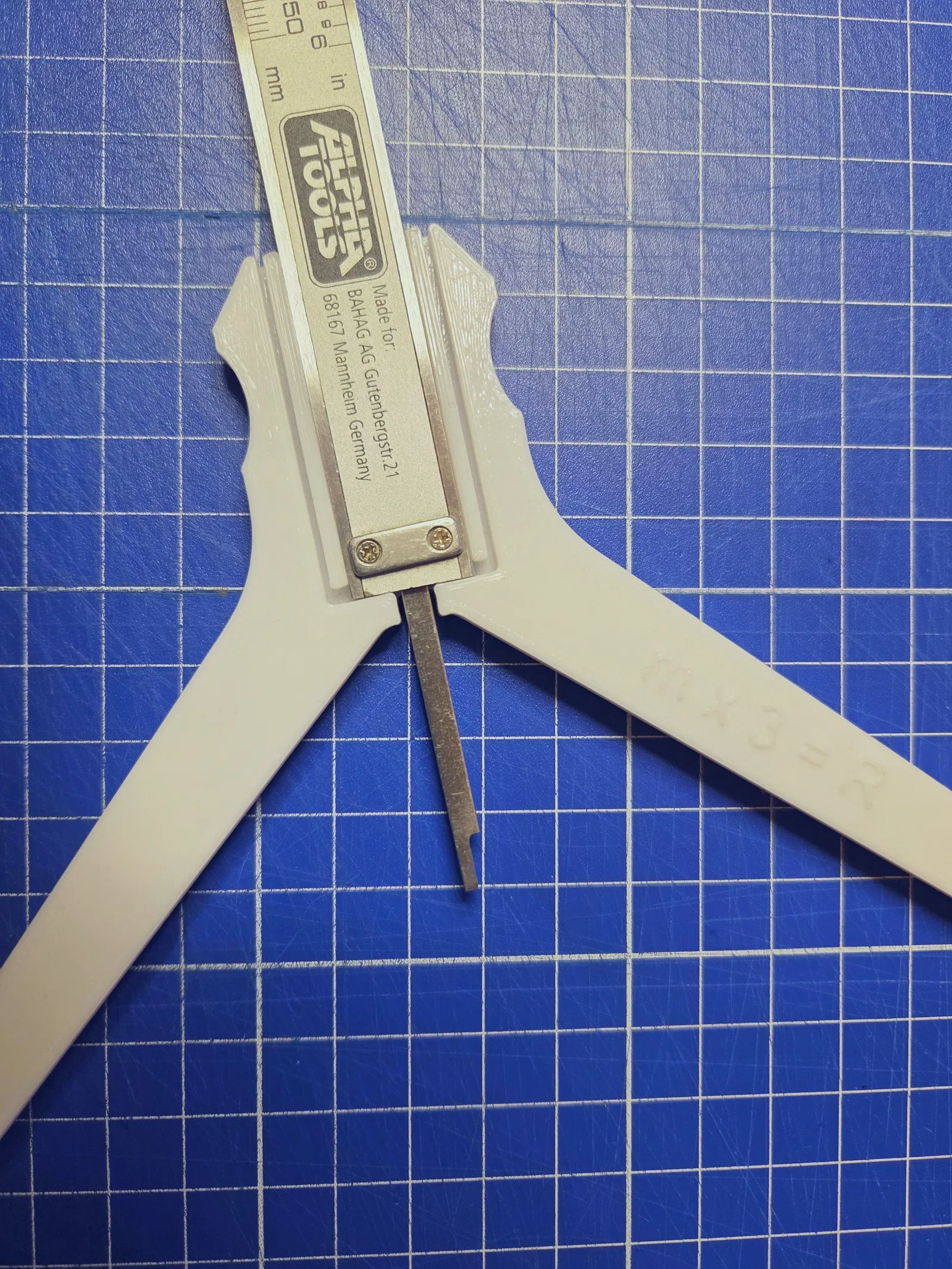

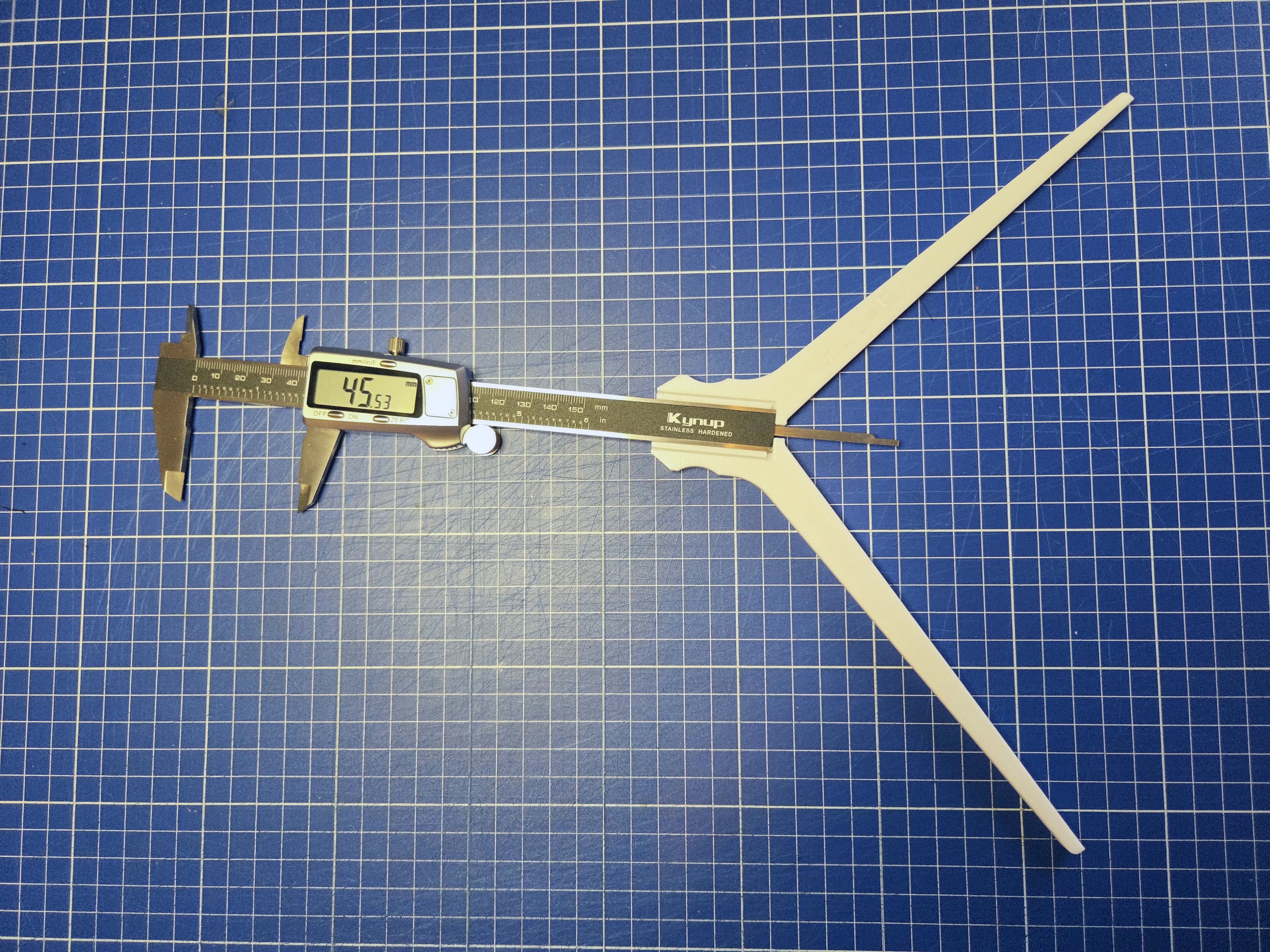

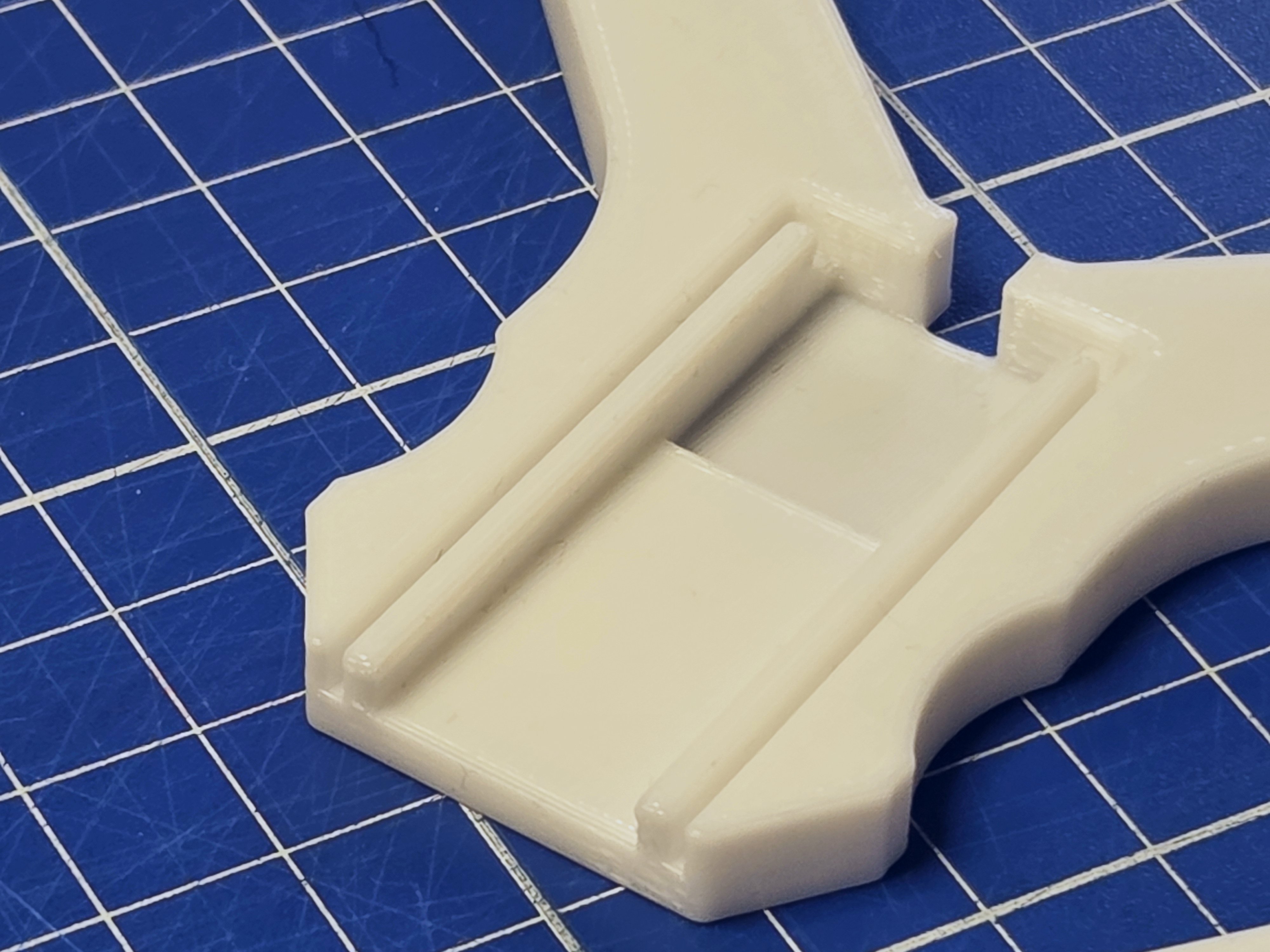

Các gauge có khe 16 mm, nên thước kẹp (caliper) tiêu chuẩn gắn vừa khít. Hai cạnh sẽ kẹp nhẹ thước kẹp để nó nằm chắc chắn. Mình làm 4 phiên bản khác nhau — bạn dùng thử rồi cho mình biết bản nào hợp nhất nha.

Model file

F

α

L (mm)

Rmax (mm)

Radius_Gauge_V3_1x.stl

1

60°

202

~116

Radius_Gauge_V3_2x.stl

2

83.62063°

178

~160

Radius_Gauge_V3_2k4142x.stl

2.41421

90°

180

~180

Radius_Gauge_V3_3x.stl

3

97.18076°

177

~200

F là hệ số nhân (F = m x R; m là giá trị đo được); alpha là góc mở; F: chiều dài cạnh; Rmax là bán kính lớn nhất có thể đo (thực tế chắc khó đạt sát mức này, vì mình cần dụng cụ tạo tiếp tuyến với đường tròn).

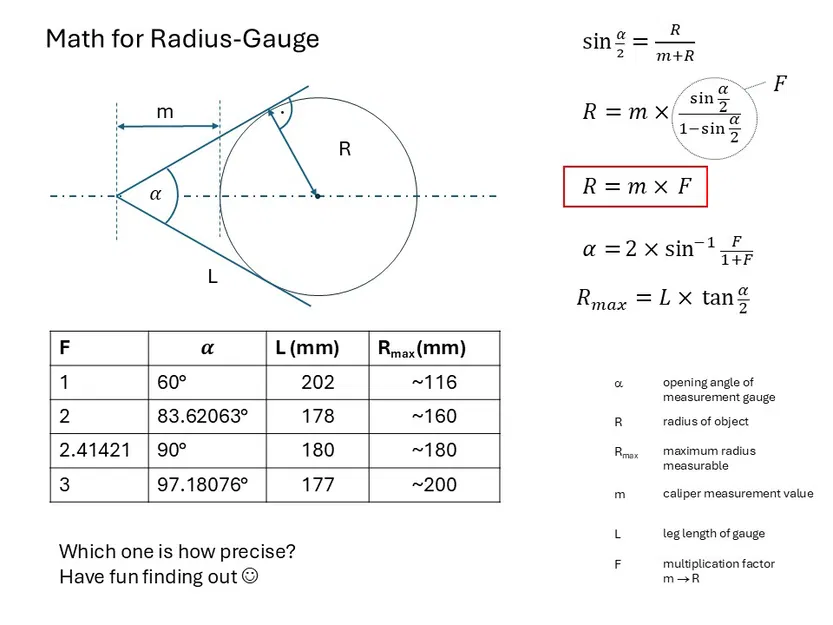

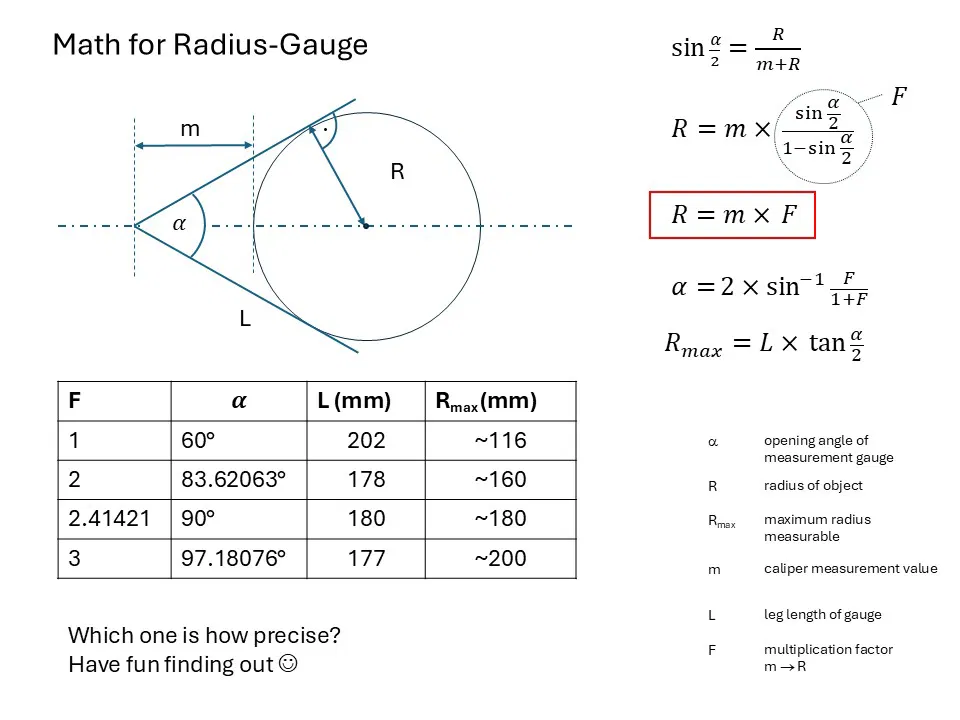

Phần toán bạn xem ở hình minh hoạ tương ứng.

In ấn (Printing)

• PETG hoặc PLA

• Layer height 0.2 mm

• 3 perimeters

• 5 lớp top & bottom

• Infill 25%

• Print bed: tối thiểu 22 cm × 25 cm (ví dụ: Core One)

Bạn xem giúp mình thử, cho ý kiến và coi có dùng ổn với bạn không nha.
