Nâng cấp Draw Latch cho PolyDryer (Polymaker)

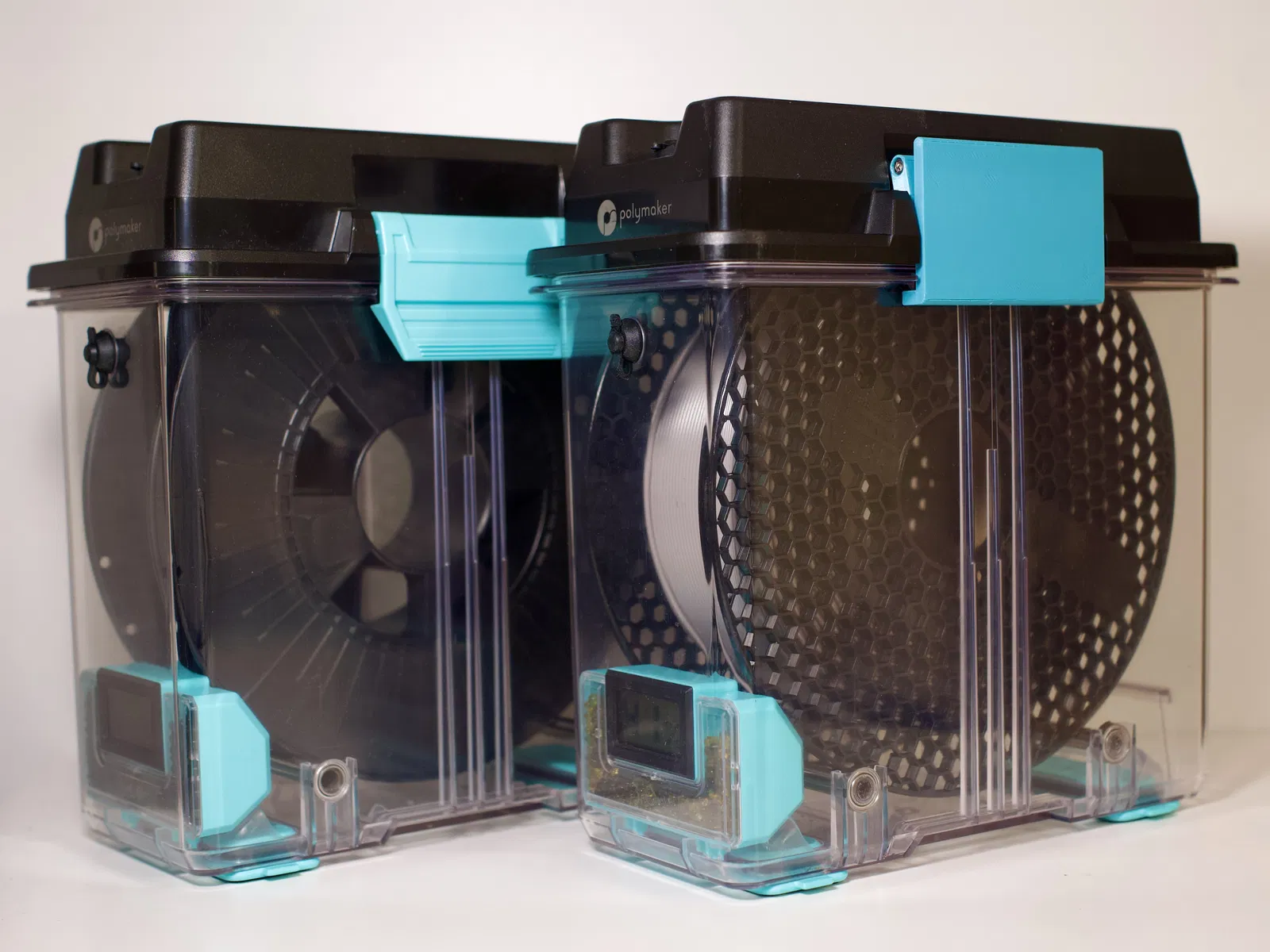

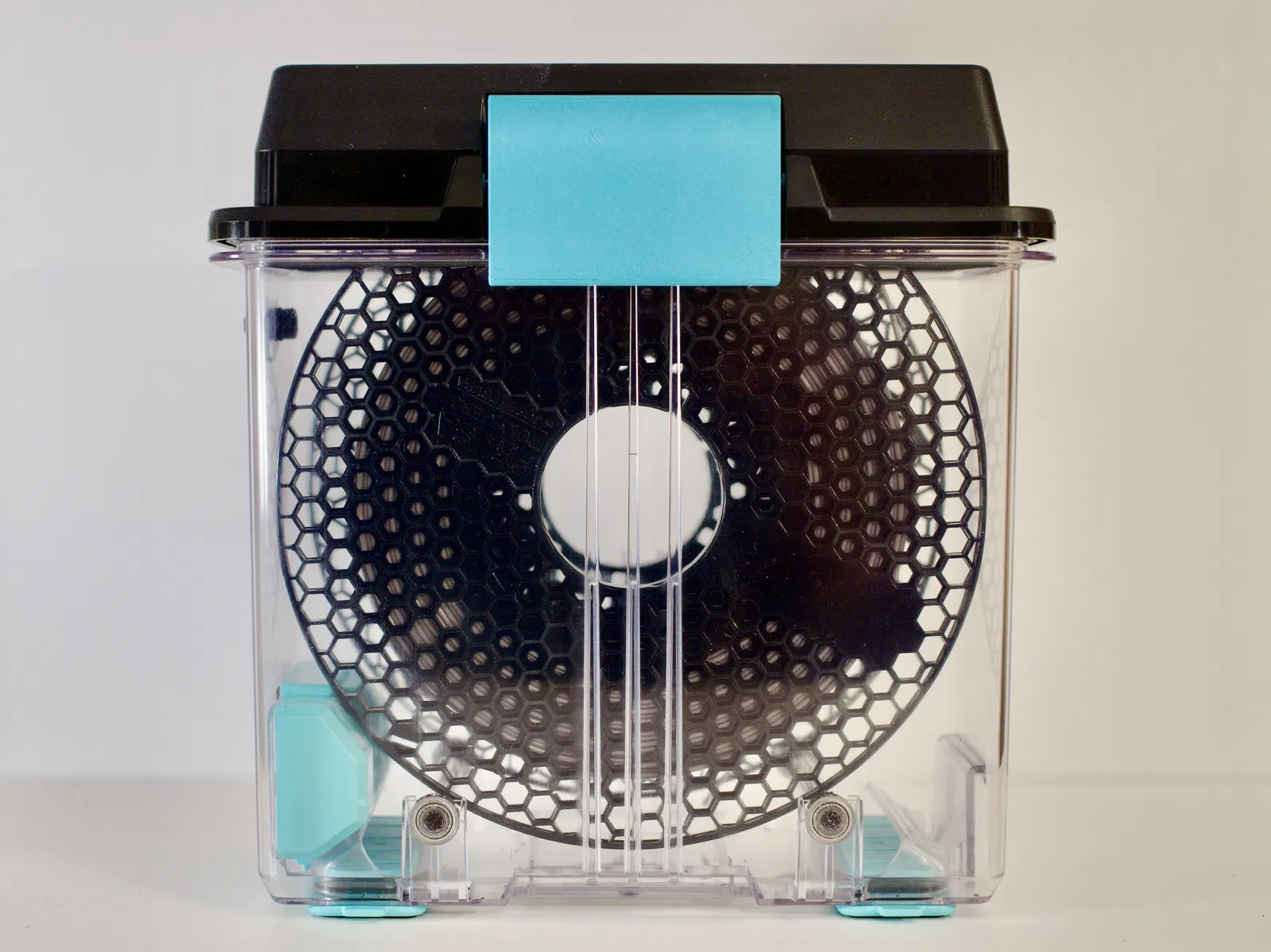

Đây là bản latch cải tiến cho PolyDryer của Polymaker, thay thế latch snap-fit nguyên bản bằng cơ cấu draw latch mượt hơn. Latch zin phải “bật cạch” khá cứng để giữ nắp đóng, nên vừa ồn khi đóng vừa khó mở.

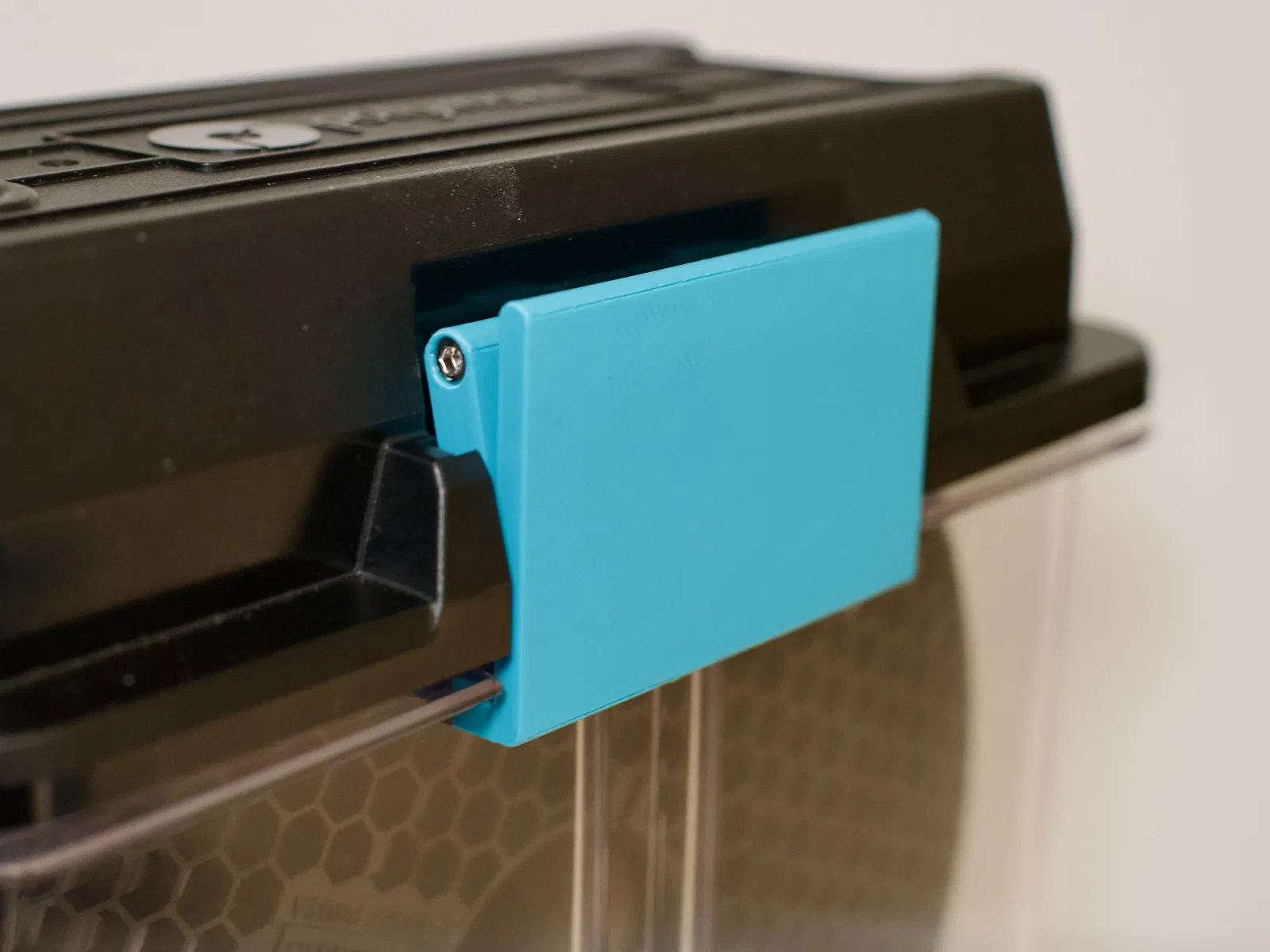

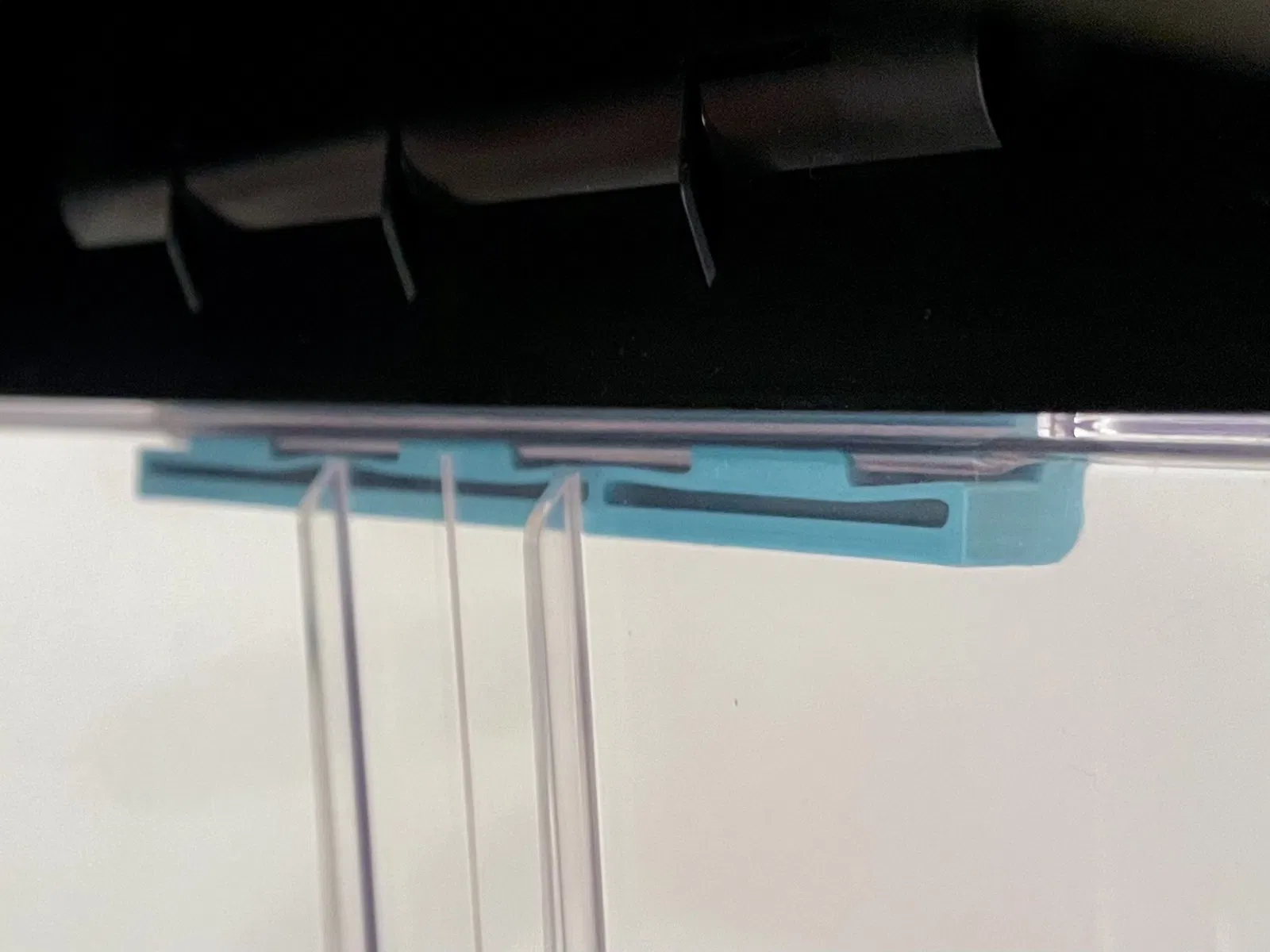

Draw latch này sẽ móc qua cái ngàm nhựa sẵn có và kéo lên để đóng. Phần dưới có rãnh và độ đàn hồi sẽ ôm/cài lấy ngàm, tạo lực căng để giữ nắp đóng thay vì phụ thuộc vào cú “snap” cứng.

Lắp đặt

Phần cứng cần có
Ngoài các chi tiết in, mỗi latch cần 2 vít M3x20 và 2 vít M3x30.

Bước 1: Tháo latch nguyên bản và lắp hinge adapters
Tháo cẩn thận các latch zin khỏi PolyDryer (tự chịu rủi ro và chú ý đừng làm nứt nhựa). Gắn 2 hinge adapter vào vị trí của latch nguyên bản. Các chi tiết này cũng đóng vai trò như spacer để tránh vít M3 làm hư phần nhựa của nắp.

Bước 2: Gắn latch
Đặt phần latch trên (upper) vào giữa 2 hinge adapter đã lắp, rồi bắt cố định bằng 2 vít M3×20. Chỉ siết nhẹ để latch vẫn xoay mượt.

Bước 3: Ráp latch
Bắt phần latch dưới (lower) vào phần trên bằng 2 vít M3×30.

In 3D

• Vật liệu: PETG

• Layer height: 0.15 mm

• Infill: 15%

Changelog

Version 2: Thiết kế lại hoàn toàn latch để có một mặt liền khối và thao tác một tay dễ hơn. Đồng thời, giờ mọi chi tiết đều có thể in với infill chỉ 15%.

Nếu bạn thử latch này trên PolyDryer của mình, cứ chia sẻ bản in (make) và mọi góp ý hoặc tinh chỉnh bạn tìm ra nhé.
