Quạt thông gió enclosure cho LACK kèm ống dẫn, dùng quạt 120mm tiêu chuẩn

Mẫu này được thiết kế để gắn vào bàn LACK, dùng để thông gió cho enclosure. Nên tương thích với hầu hết quạt tiêu chuẩn 120mm. Thiết kế rất đơn giản, đa phần dùng chính quạt để kẹp/giữ các phần lại với nhau.

Lưu ý: phần trên (duct vent) KHÔNG có trong bộ file này, bạn có thể tải tại https://www.thingiverse.com/thing:2848847

Quạt trong hình tham khảo ở https://www.amazon.com/dp/B07GXRV61L và được điều khiển bằng PID plug tại https://www.amazon.com/dp/B083Q7YRBM, tuy nhiên bạn có thể dùng bất kỳ quạt 120mm tiêu chuẩn nào và bất kỳ bộ điều khiển nào phù hợp.

Printing:

Bạn cần in các món sau:
1x duct top adopter từ link Thingiverse của duct vent ở trên, hoặc mẫu khác bạn chọn.
1x phần thân chính (main body)
2x miếng giữ filter (filter holding parts)

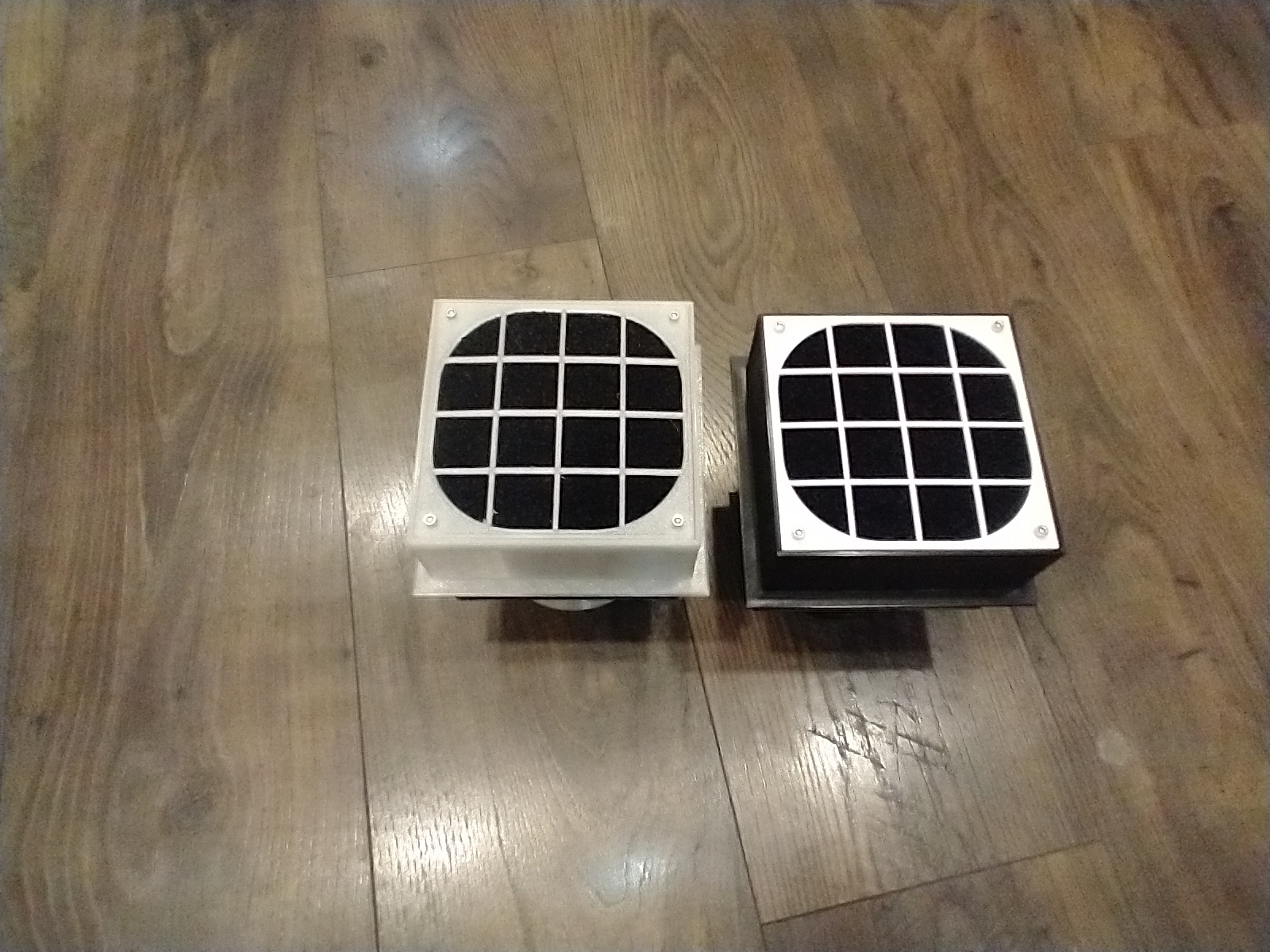

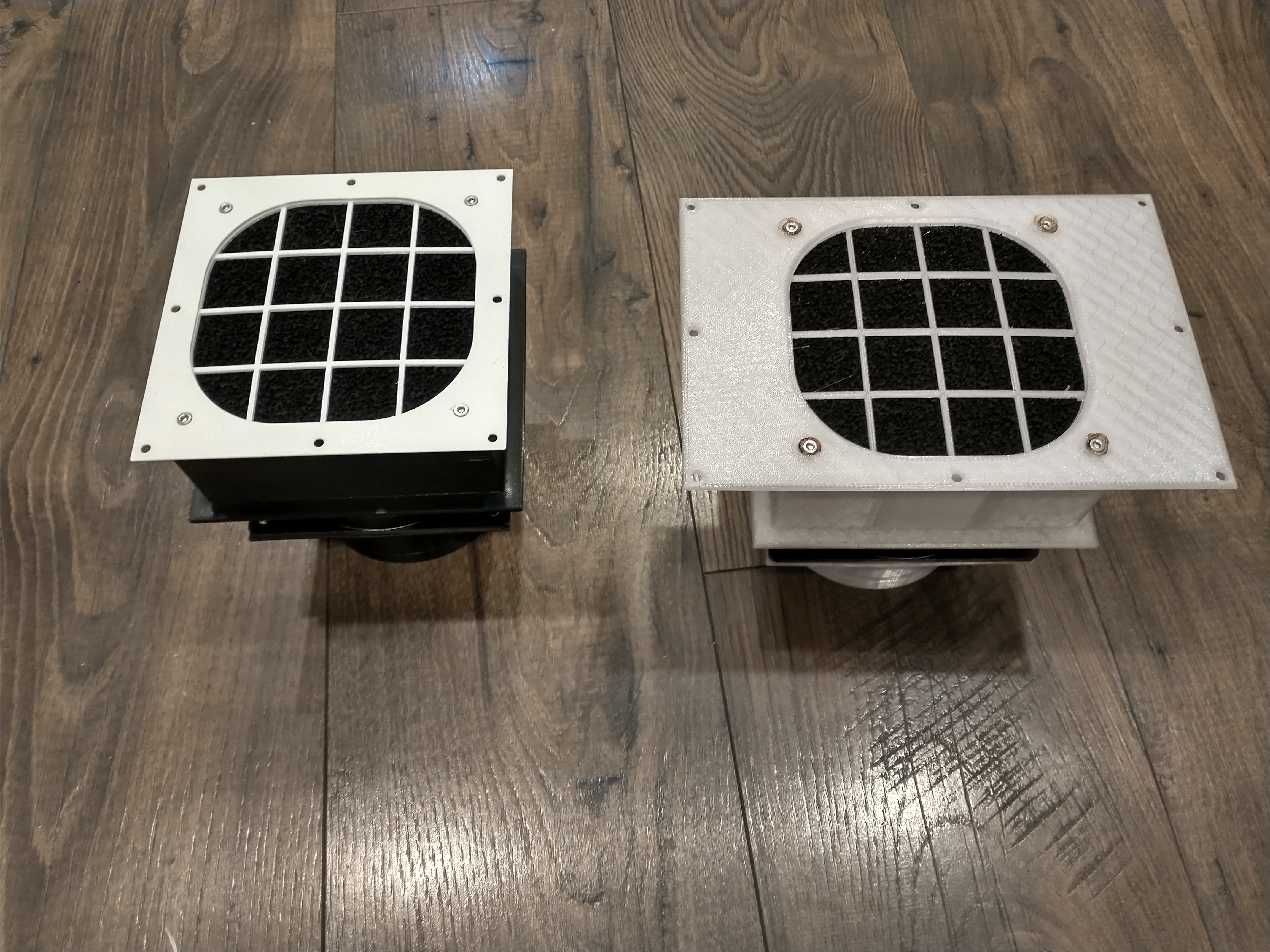

1x nắp đáy (bottom cover), bản thường hoặc bản wide.

Với main body và bottom cover: dùng 10% infill. Với các phần giữ filter: dùng 20% infill.

Main body cần xoay để mặt trên úp xuống mặt bàn in thì sẽ in đẹp hơn. Các phần còn lại cứ in đúng hướng như file. Không cần support.

Assembly:

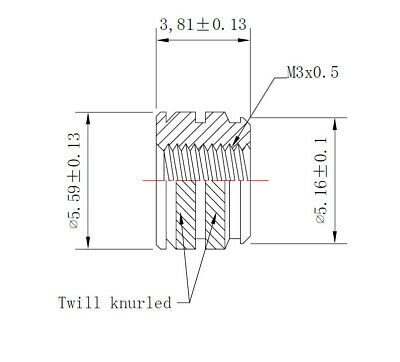

Dùng heat insert ren M3 (một tấm hình là spec sheet của loại mình dùng để làm chuẩn thiết kế). Làm nhẹ tay nha, mình từng làm cháy xuyên qua thân một cái nên phải thay cái khác vì không lấy ra được!

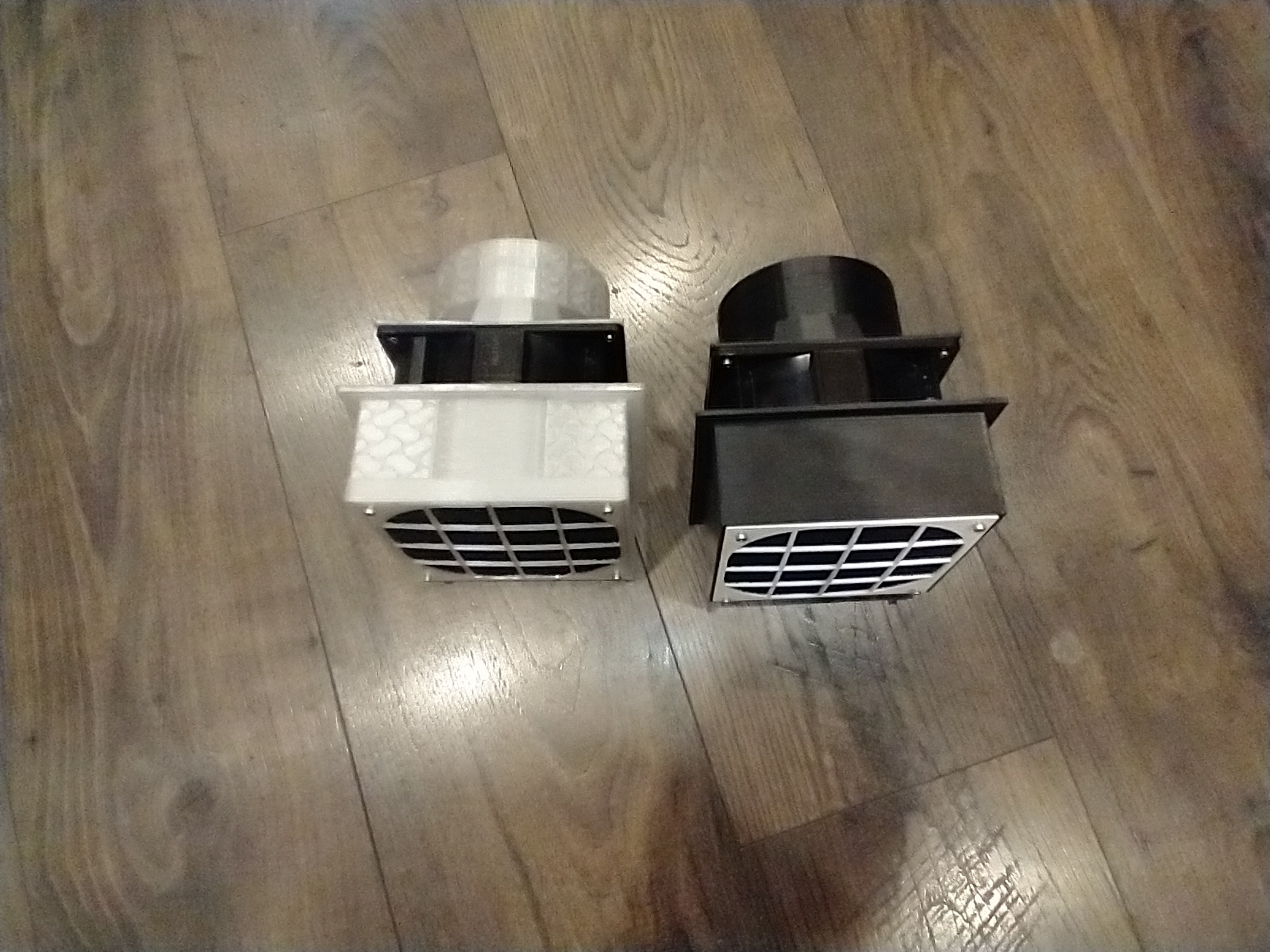

Chuẩn bị một cái quạt, bắt ốc phần duct vào phía khí thoát ra (outgoing air side), rồi bắt ốc xuyên qua phía còn lại của quạt để gắn vào phần trên của main body.

Lấy carbon filter và cắt tỉa cho vừa khít với bộ giữ filter. Bạn chỉ cần cắt vuông ở các góc là được, không cần cắt theo vòng tròn sát quá. Bạn cần làm một "sandwich" gồm 2 miếng giữ filter và tấm filter, sao cho filter nằm gọn hoàn toàn bên trong hai miếng giữ. Sau đó nhét cả cụm "sandwich" này vào main body và bắt ốc cố định.

Đưa cụm đã lắp hoàn chỉnh vào lỗ khoét trên LACK, lật LACK lại và đặt bottom cover vào, canh 4 đầu bulông ở đáy cụm trùng với 4 lỗ lớn trên bottom cover. Sau đó bắt vít bottom cover vào LACK bằng các lỗ nhỏ trên nắp. Bạn có thể tháo cụm ra lần nữa để lật LACK về đúng chiều rồi gắn lại, vậy là dùng được luôn!
