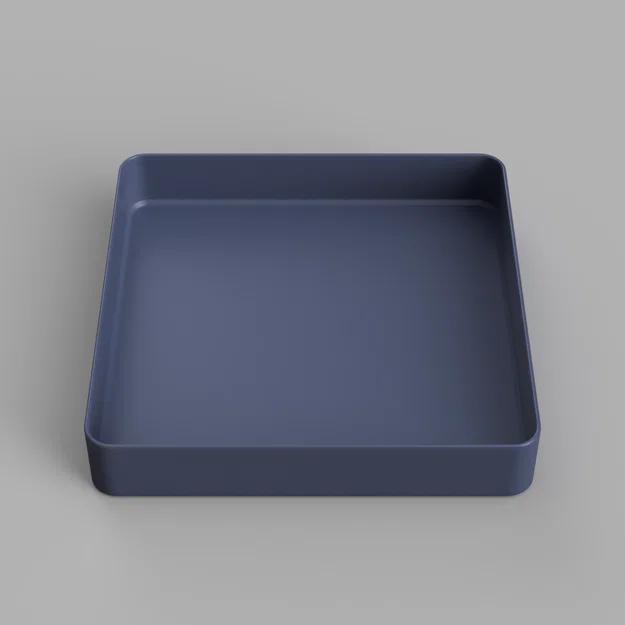

Khay Vuông Tham Số (Parametric) Đơn Giản – Simple Parametric Tray

Một cái khay đơn giản, cho phép tuỳ chỉnh kích thước và có hỗ trợ gắn chân cao su hoặc nam châm ở mặt đáy. Muốn một cái hộp nam châm cùng phong cách? Xem thử của mình nha!

Tuỳ chỉnh

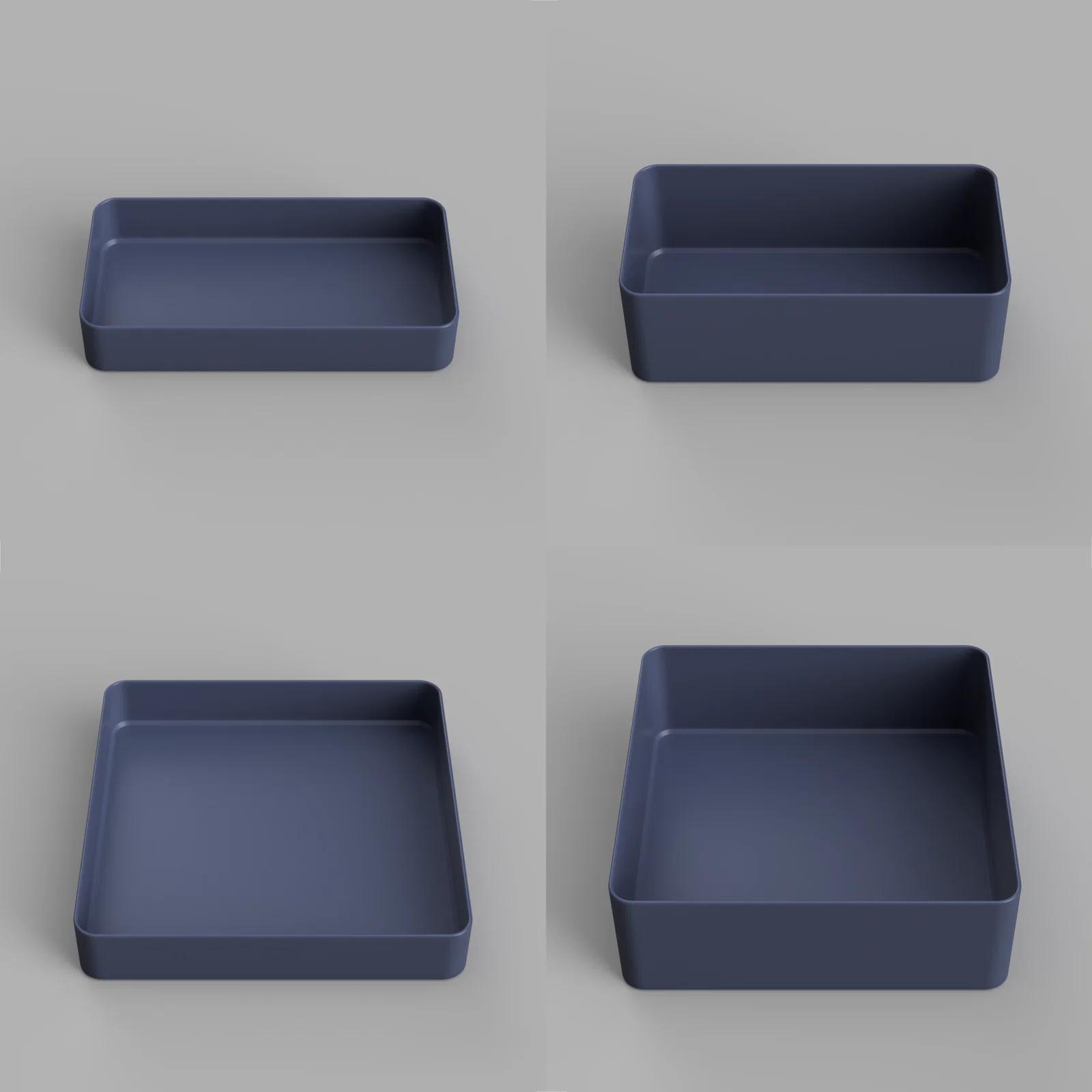

Chiều dài, Chiều rộng, Chiều sâu

Kích thước phần lòng khay (bên trong).

Độ dày thành (Wall Thickness)

Độ dày của thành và kích thước các phần chamfer/fillet. Đáy khay sẽ được cộng thêm phần inset cho chân lên trên giá trị này để chừa chỗ cho chân.

Đường kính/Inse t chân (Foot Diameter/Inset)

Kích thước của chân cao su hoặc nam châm. Tham số inset điều khiển độ sâu phần khoét để đặt chân.

Dung sai (Tolerance)

Phần offset cộng thêm cho các inset của chân. Mặc định là 0.2mm.

Bán kính bo góc (Corner Radius)

Bo tròn các góc của khay tới mức nào. Chủ yếu để đẹp mắt.

In 3D

Hầu hết profile tiêu chuẩn với layer height 0.2mm đều chạy ổn. Dùng từ 2 vòng tường (wall loops) trở lên và ít nhất 15% infill (tuỳ bạn chọn) tuỳ theo độ cứng mong muốn. Các file STL dựng sẵn được thiết kế với dung sai 0.2mm đã cộng sẵn cho lỗ nam châm/chân.

Các phần khoét để đặt chân có thể ảnh hưởng độ bám bàn (bed adhesion), nhất là với filament dễ cong vênh như ASA/ABS. Mình đã cho inset khá sâu để giảm vấn đề này, nhưng tuỳ máy và vật liệu có thể vẫn cần brim.

Khay không có chi tiết nhỏ nào dễ gây lỗi khi in với layer/nozzle dày hơn. Tuy vậy, bạn có thể cần chỉnh lại wall thickness nếu dùng nozzle lớn hơn 0.6mm.

Lắp ráp

Các file STL dựng sẵn được thiết kế cho chân cao su 10mm. Nam châm cùng cỡ cũng dùng được nhưng có thể hơi “dư” so với nhu cầu. Đường kính và inset của chân có thể tuỳ chỉnh trong file F3D đi kèm.

Chân dán 10mm trong gói này hoặc nam châm này dùng khá ổn. Chân TPU về mặt kỹ thuật vẫn dùng được, nhưng mình thấy nó giống như miếng đệm chống va hơn là tạo độ bám—đa số bề mặt bám không được bao nhiêu.
