Cây Thông Linked Helix (Kinetic DNA Spiral Toy/Art Piece)

Giới thiệu Linked Helix!

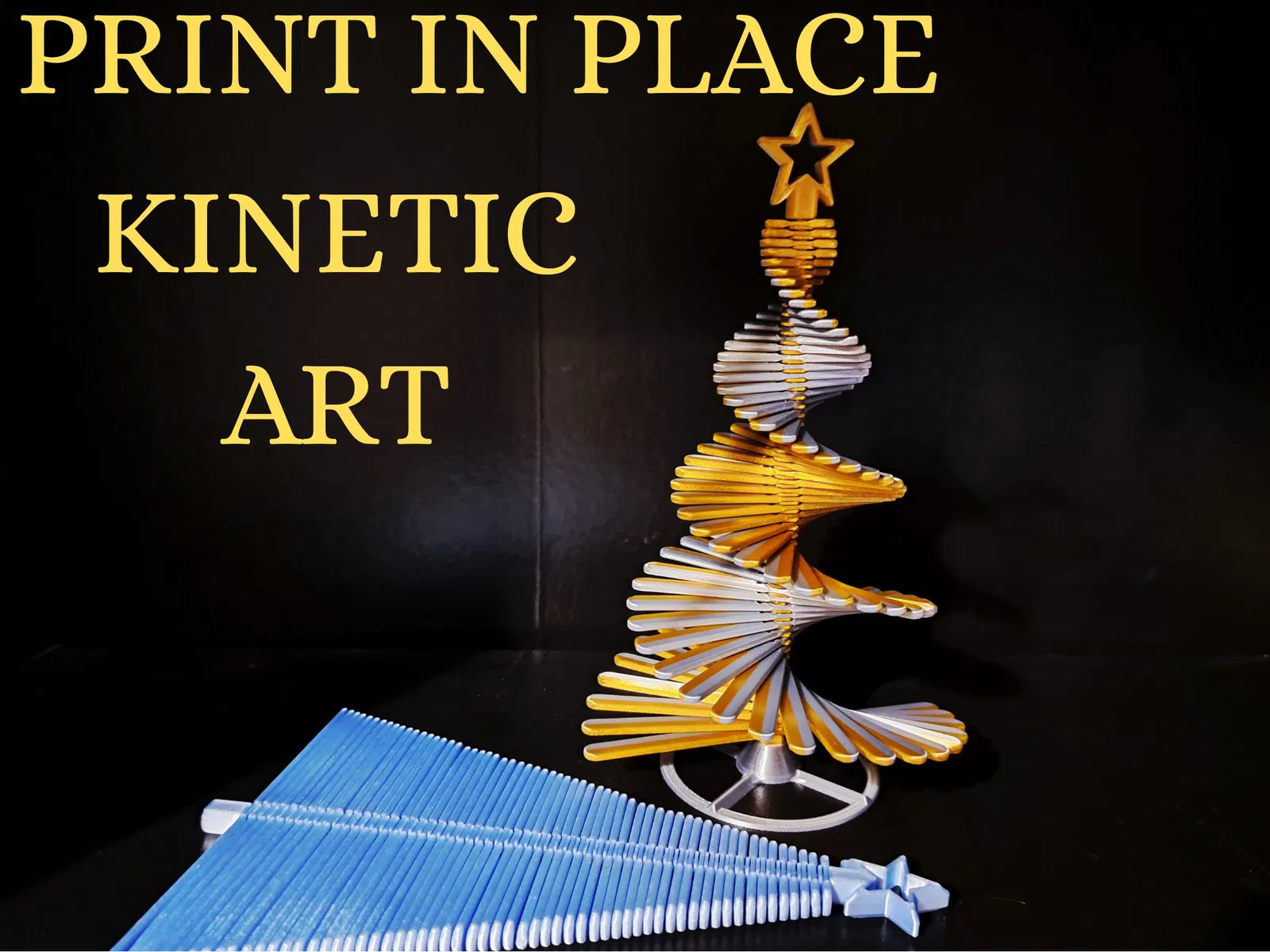

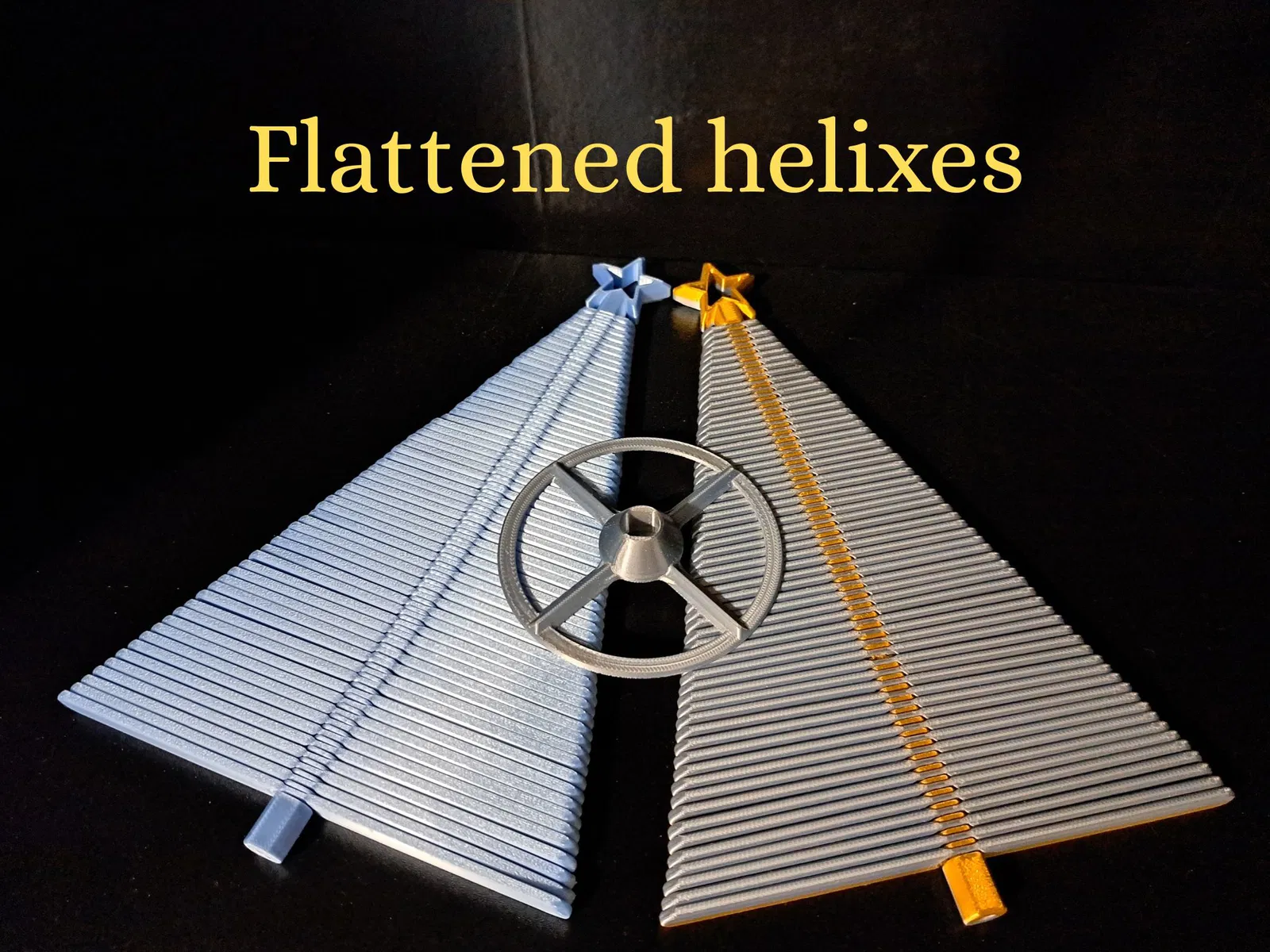

Thiết kế này in phẳng trên build plate theo kiểu Print-in-Place, nhưng khi bạn “vặn” nhẹ thì nó sẽ xoắn lại thành một helix rất đẹp mắt. Nó gồm một loạt các mắt xích (links) được nối với nhau và có thể xoay tự do quanh một trục trung tâm, nhưng “cú twist” nằm ở chỗ: khi một mắt xích xoay đến một mức nhất định, nó sẽ kéo theo mắt xích kế bên cùng xoay, rồi tiếp tục lan truyền theo kiểu dây chuyền! Nhờ vậy tạo thành một vòm xoắn thanh thoát, có thể xoay mượt và nhìn cực kỳ ấn tượng, chơi fidget cũng vui. Mẫu này cũng khá bền nữa! Phiên bản helix này được tạo hình như một cây thông Noel và là bản mẫu miễn phí trong bộ premium helix pack của mình.

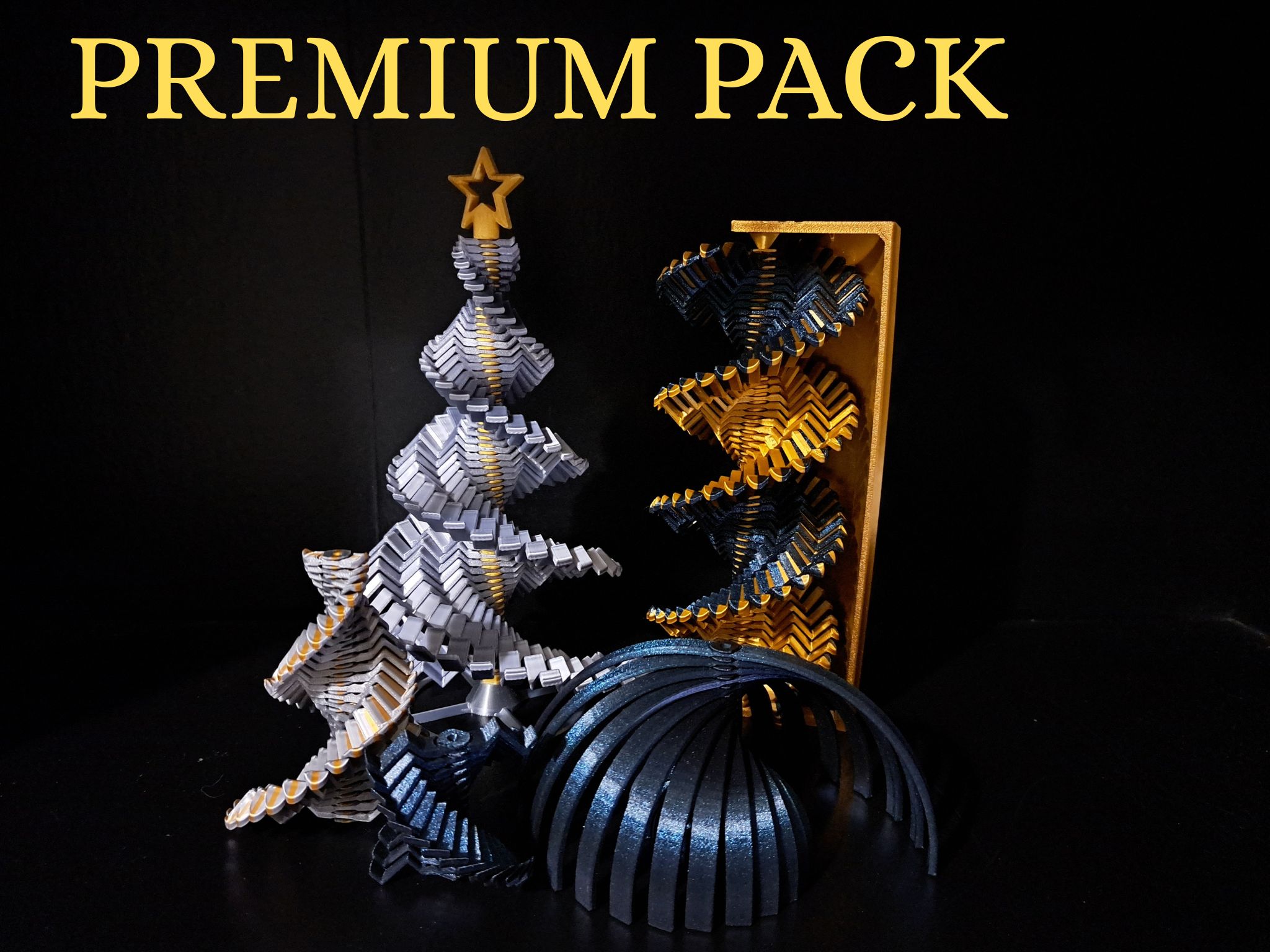

Thích helix này và muốn thêm mẫu khác? Xem $8 Premium helix pack của mình ở link dưới nha!

Thông tin thêm về helix này

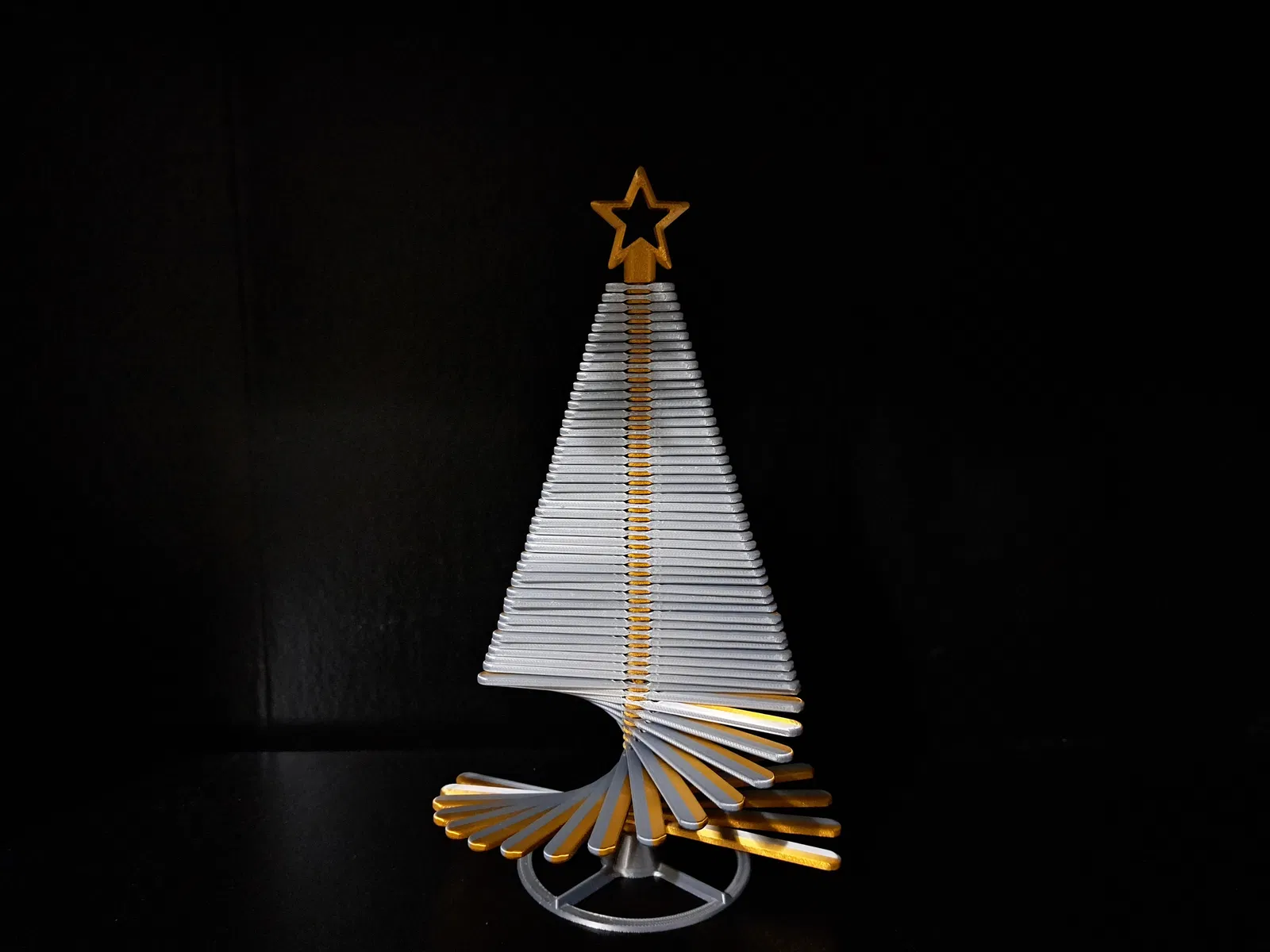

Helix này là một món fidget toy rất đã tay, đồng thời cũng là đồ trang trí đẹp mắt, dù để trên kệ hay lúc đang xoay. Mẫu có kèm một cái stand để in, giúp dựng cây thông theo phương thẳng đứng để trưng bày (trưng thì cần), còn để fidget thì stand không giúp gì mấy. Như mình có nói ở trên, đây là bản sample miễn phí từ premium helix pack của mình—bộ đó là fully parametric và cho phép tạo ra hàng ngàn helix khác nhau trong OpenSCAD một cách dễ dàng. Helix này đúng kiểu đồ trang trí Noel để khoe khả năng của 3D printing, hoặc đơn giản là để “gây ấn tượng” với mọi người.

 Thiết lập in và hậu xử lý

Vật liệu: Mình dùng PLA, nhưng vật liệu tương tự như PETG cũng ổn. Helix này tốn khoảng 85g, còn stand tốn 5–6g.

Kích thước: Mẫu helix này khá lớn nên sẽ không vừa các máy mini, tuy nhiên bạn có thể tạo bản nhỏ hơn bằng premium pack. Nó vừa build plate 220 x 220mm như Ender 3, nên đa phần máy tiêu chuẩn đều in được.

Nozzle 0.4mm, infill 0%, và 2 wall lines-phần yếu nhất của helix là phần giữa của các mắt xích; phần này sẽ in đặc ngay cả khi chỉ có 2 wall lines, nên gần như không có lợi ích khi thêm infill hoặc tăng quá 2 wall lines. Phần duy nhất tăng đáng kể độ bền là thanh trục trung tâm, mà với các setting trên thì nó cũng đã đủ cứng cáp rồi.

Không cần support

Nhớ đảm bảo bám bàn in tốt vì mẫu này có nhiều chi tiết nhỏ cần dính chặt xuống bed. Dù first layer nhìn ổn, điểm fail hay gặp nhất là các hub nhỏ nằm giữa các mắt xích vì diện tích tiếp xúc với bed rất ít. Trong 2mm chiều cao đầu tiên trước khi chúng bridge và dính lại với nhau, khả năng nozzle quẹt rớt vài cái là khá cao. Nếu bị vậy cũng đừng lo. Theo kinh nghiệm của mình thường không làm hỏng bản in, cứ để in xong thì vẫn hoạt động bình thường. Chỉ là sẽ có một lỗi thẩm mỹ nhỏ ở chỗ lẽ ra có hub, và có thể (không phải lúc nào cũng vậy!) làm helix xoay hơi kém đi chút, nhưng vẫn có thể làm mượt lại theo hướng dẫn bên dưới.

Các helix mà đầu mắt xích bo tròn như mẫu này dễ bị warping hơn, nên nếu bạn gặp tình trạng đầu links bị cong vênh/rụp lên thì hãy cân nhắc hạ nhiệt độ bed. Việc này có thể gây lỗi nhìn thấy được, làm đầu links dính vào nhau (có thể bẻ tách sau khi in), và trường hợp xấu nhất nozzle có thể làm gãy một link khỏi bed dẫn tới fail print.

Nếu bạn in ra helix bị dính cứng (fused) vĩnh viễn, bạn có thể chỉnh horizontal expansion (tên mục sẽ hơi khác tùy slicer) để nới tolerance ra. Thiết kế này dùng kết hợp tolerance 0.3 và 0.4mm, đa số máy đều xử lý được.

Sau khi in xong, chúc mừng! giờ bạn có một “tấm nhựa bóng loáng”! Tùy máy, có khi mọi mắt xích xoay ngon ngay khi vừa lấy khỏi build plate, hoặc cũng có thể hơi kẹt. Cái này phụ thuộc hoàn toàn vào máy của bạn! Nếu rơi vào trường hợp “xấu nhất”, đây là hướng dẫn đầy đủ để làm helix hết kẹt:

Bước 1: Cần đảm bảo các links không bị dính vào link kế bên. Bắt đầu từ dưới đáy cây, cầm một đầu của một link và bẻ nhẹ nó ra ngoài. Mục tiêu là chắc chắn nó không dính với link bên cạnh theo bất kỳ cách nào. Nếu không bẻ ra được, có thể nó đang dính—bạn cần chèn một vật vào giữa (ví dụ tua vít dẹp) để nạy tách. Làm lại với mọi link, ở cả hai đầu của link.

Bước 2: Giờ mình sẽ bẻ cho phần tâm của từng link được “nhả” ra, từng cái một. Lại bắt đầu từ dưới đáy helix. Cầm một link và vặn ngang nhẹ. Mục tiêu là tách nó khỏi các hub/thanh trục ở giữa mà nó xoay quanh. Nhớ là nó nối với các link kế bên nên nếu các link đó còn kẹt, nó sẽ chỉ xoay được MỘT CHÚT trước khi bị chặn. Bạn chỉ cần nó nhả khỏi hub/thanh trục trung tâm thôi, nên miễn là nó xoay qua lại được hơi nhẹ hai chiều thì coi như đạt, rồi chuyển sang link tiếp theo. Bạn sẽ biết helix đã “nhả” hết khi bạn xoay cái ngôi sao trên đỉnh mà không kéo theo link nào xoay cùng. Nhớ rằng với một chiếc máy in tương đối ổn, bạn thường không cần làm kỹ vậy—chỉ cần vặn nhẹ là đa số links sẽ nhả ra.

Giờ tới phần “break-in” để helix xoay mượt nhất!

Đầu tiên, nếu bạn muốn có cảm giác nền về việc helix xoay tổng thể ra sao, hãy thử xoay các hub ở giữa và cảm nhận xem có bị cấn/ma sát không. Bạn có thể xoay bằng cái ngôi sao hoặc “lăn” bằng ngón tay trên các hub nằm giữa các link. Cũng là một cách fidget thêm với helix luôn :) Để helix đạt trạng thái tốt nhất, mục tiêu của bạn là cho các bề mặt in 3D hơi nhám cọ xát với nhau để tự mài mượt. Cách làm: nắm khoảng 10 đến 15 links ở phần dưới của helix trong khi tay kia giữ đầu còn lại của helix, rồi vừa xoay qua lại, vừa kéo tách ra, vừa bẻ ở một góc nhẹ. Nếu bạn nghe tiếng nhựa “kẹt kẹt” hơi rít rít thì đúng bài rồi đó. Tiếp tục xoay qua lại cho đến khi bạn không còn cảm giác cọ nữa hoặc tới khi helix xoay mượt như bạn muốn. Theo kinh nghiệm của mình, làm kiểu này với các link ngắn ở phía trên thường không hiệu quả bằng; chỉ cần break-in phần dưới thôi là cả helix đã xoay mượt hơn RẤT nhiều, dù bạn không đụng gì tới các link ở giữa.

Chúc mừng! Bạn đã làm ra một cây helix! Nếu bạn thích mẫu này, mình rất cảm kích nếu bạn để lại review, đăng makes và góp ý!

Ghi chú thêm

Phần này là mấy thông tin lặt vặt không tiện để ở chỗ khác!

Muốn biết các setting dùng để generate helix này hả? Tên file đã nói gần như đầy đủ các tham số rồi; còn nếu bạn muốn hướng dẫn cách đọc thì xem trong phần mô tả của premium helix pack mình nhắc ở trên!

Muốn helix nhìn “đã” hơn không? Thử đổi màu! Nếu bạn đổi màu nửa chừng, giống mẫu helix ở ảnh bìa, nhìn sẽ ấn tượng hơn hẳn—mà chưa hết đâu! Nếu bạn có AMS hoặc hệ multicolor tương thích khác, bạn có thể thử nghiệm còn nhiều kiểu hơn nữa!

Bạn muốn bán mẫu helix này thương mại? Nếu có, mình cho phép CHỈ KHI bạn mua premium helix pack (có trên Printables Store theo link ở trên). Chỉ $8 là bạn có quyền thương mại để bán các helix này!

Nếu bạn có câu hỏi hay cần hỗ trợ gì, cứ hỏi ở phần bình luận nha!
