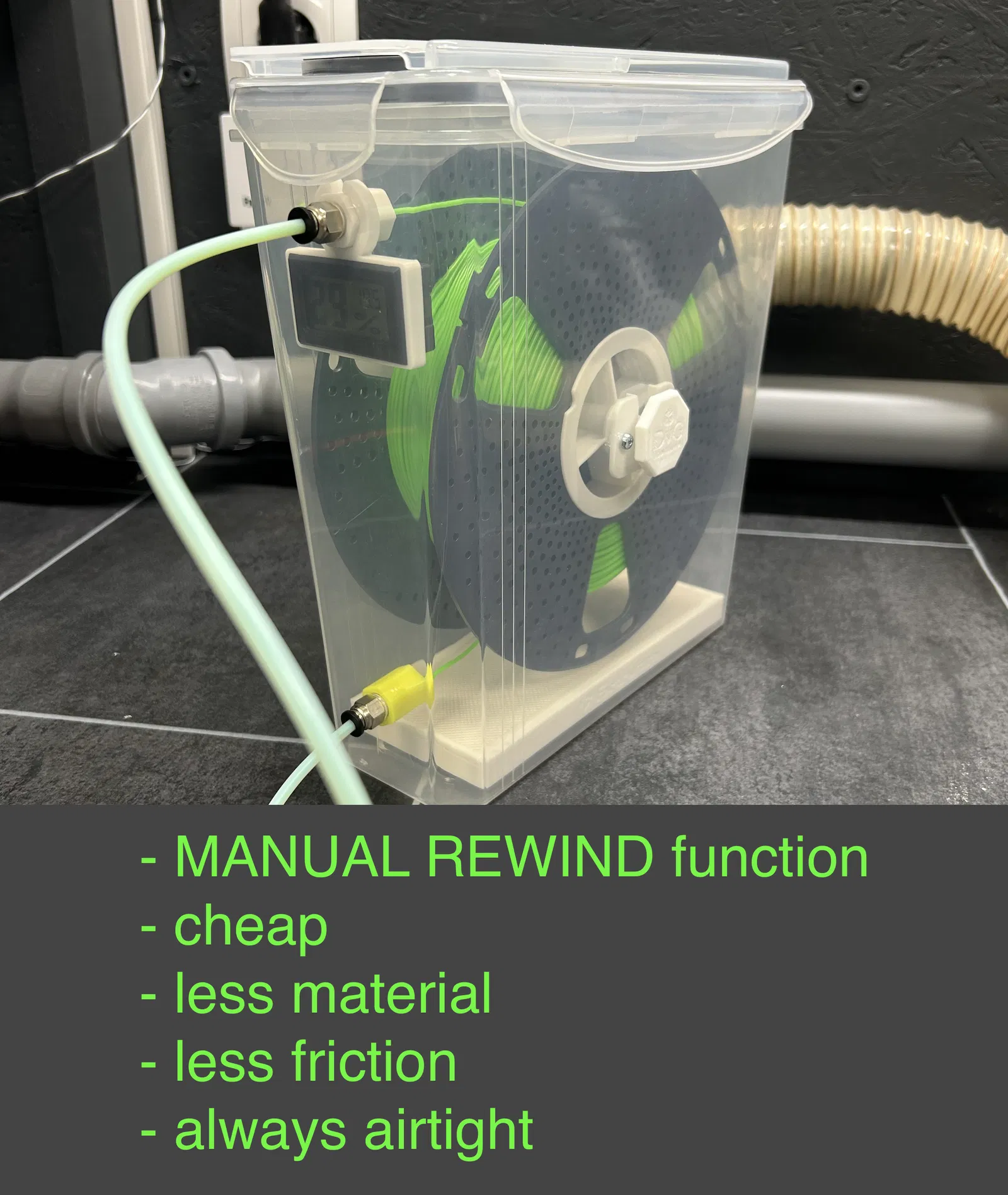

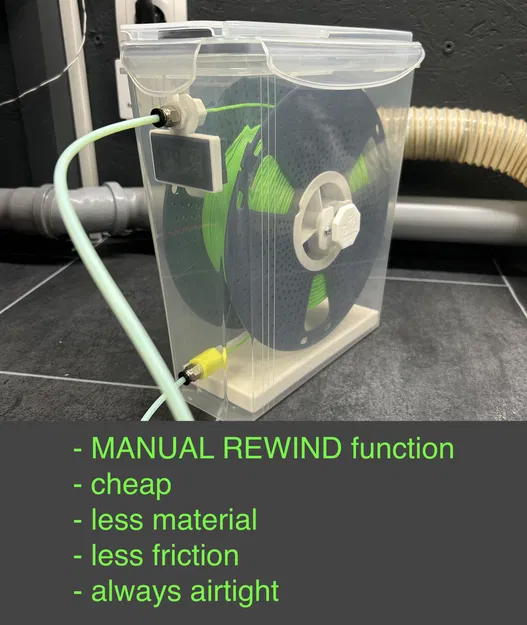

Drybox hộp cereal rẻ, đơn giản, kín khí + MANUAL REWIND

Mình tạo bộ sưu tập này cho hộp cereal (cerealbox) mình đang dùng (Link)

Lý do thứ hai là vì mình chưa tìm được drybox nào có chức năng rewind vừa dễ dùng vừa bền/ổn định, nên đành tự làm.

Lý do thứ ba là vì các drybox mình thấy đều có nhiều bản remix hay. Mình muốn gom tất cả những cái phù hợp cho dự án drybox này vào chung một bài trên Printables.

Ghi chú về các biến thể và khả năng mở rộng trong tương lai:

Phần lớn spool mình dùng là Sunlu Gen2 hoặc Gen3.
Nếu bạn thích bộ sưu tập này và dùng spool khác, cho mình biết đường kính trong (inner diameter) của spool và có bề mặt “khóa” nào để chống xoay (rotary protection) không, mình sẽ thử tạo dữ liệu tương ứng. Hy vọng là làm phát ăn ngay ngay lần đầu :-)

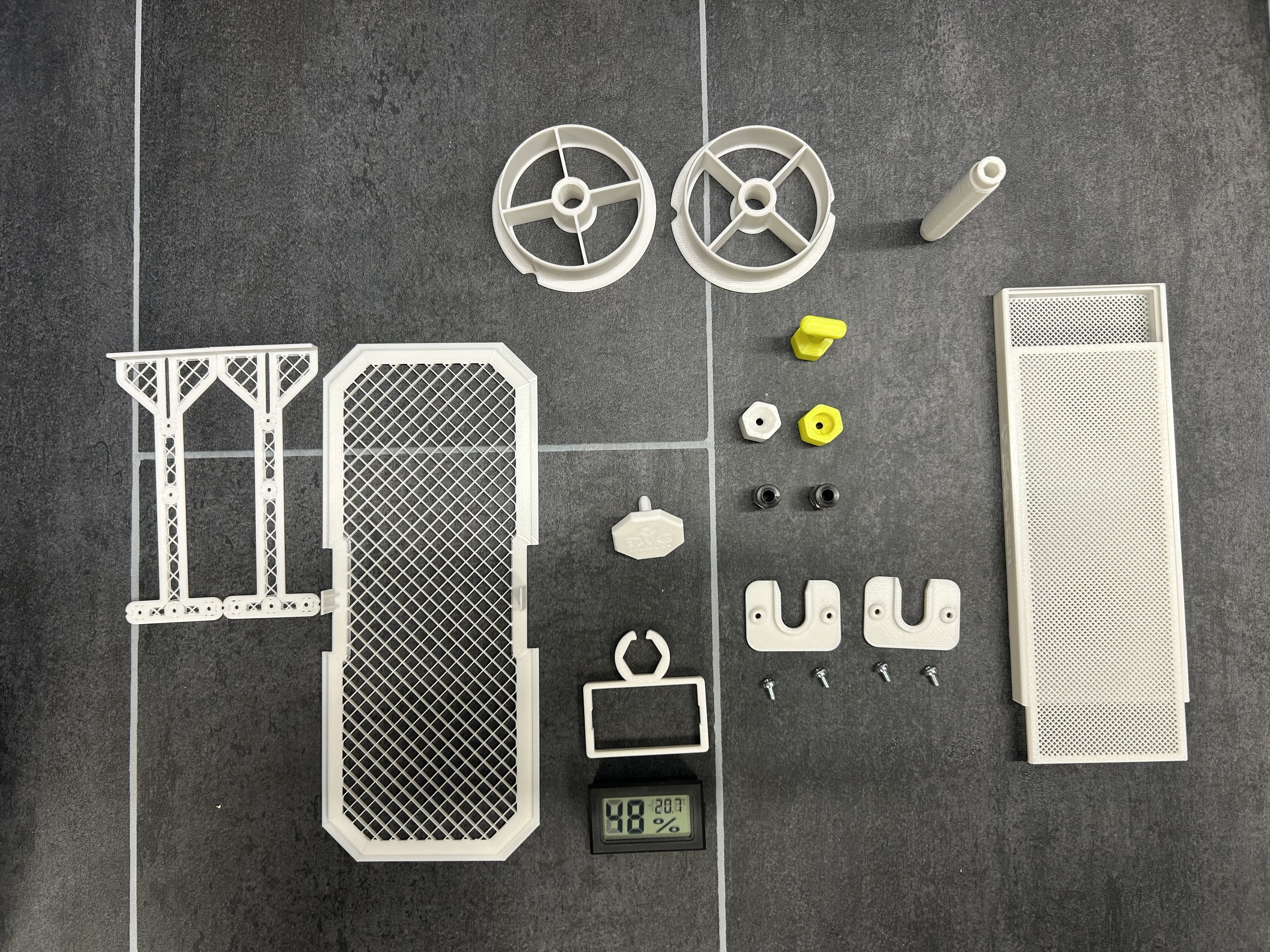

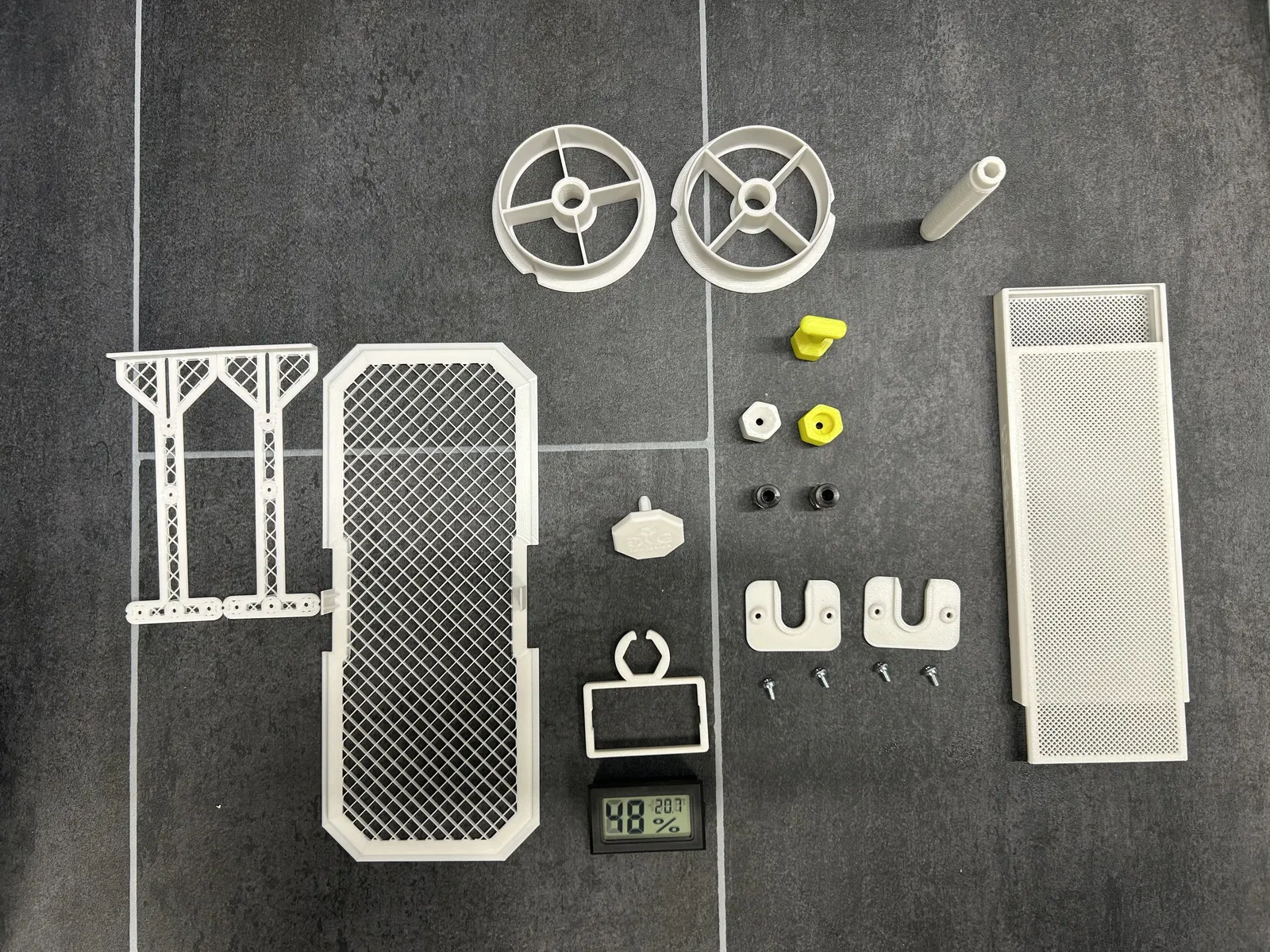

Bill of Materials

Phần cần in:

• 1 Axle
• 2 Roll Adapter
• 2 Rollholder

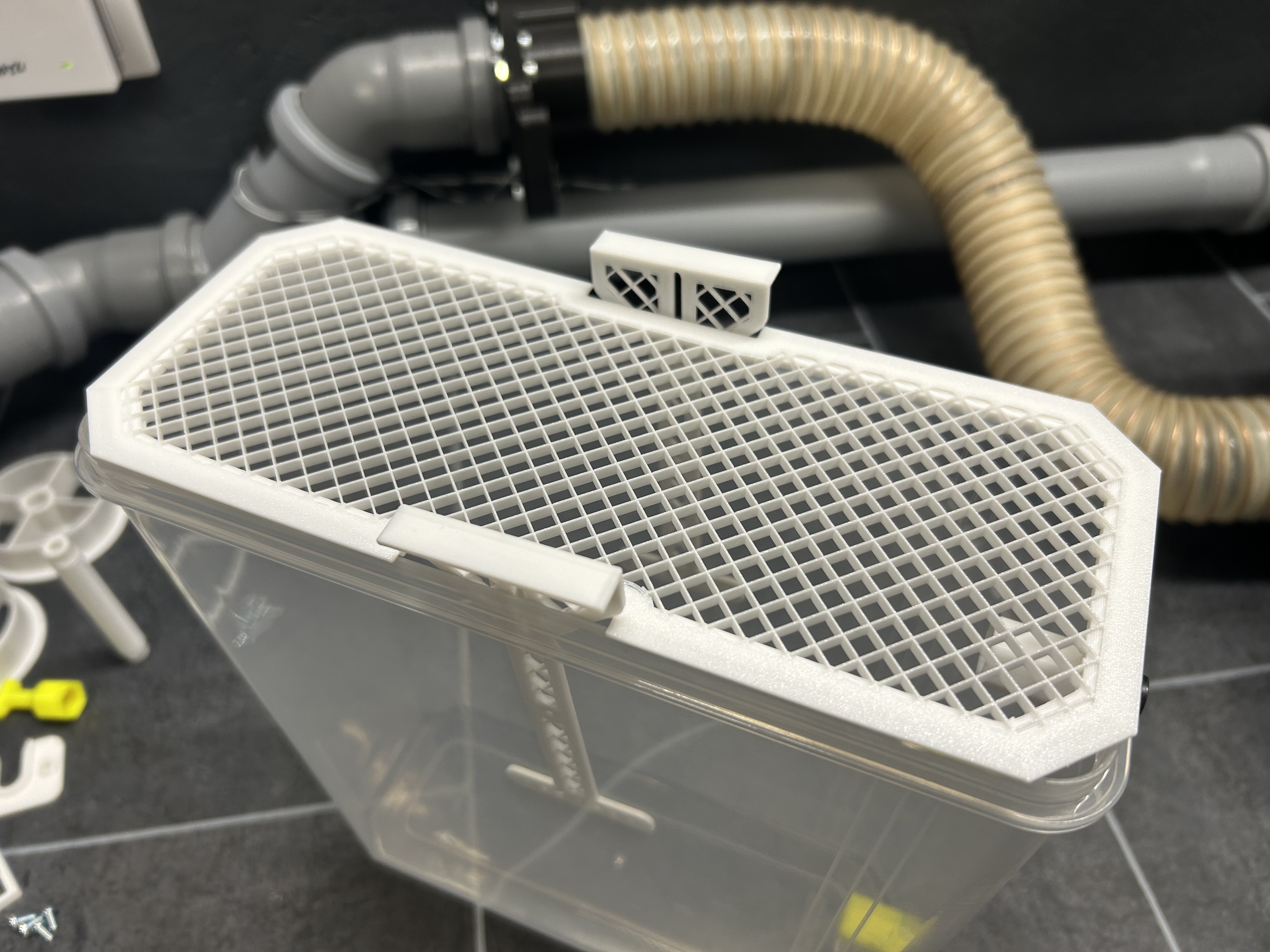

• 1 Silicagelbox
• 1 Silicagellid
• 2 Coupler nuts
• 1 coupler cap
• 1 Externalrewind knob
• 1 Hygrometer holder

Phần cần mua hoặc có sẵn:

• 1 Silicagel

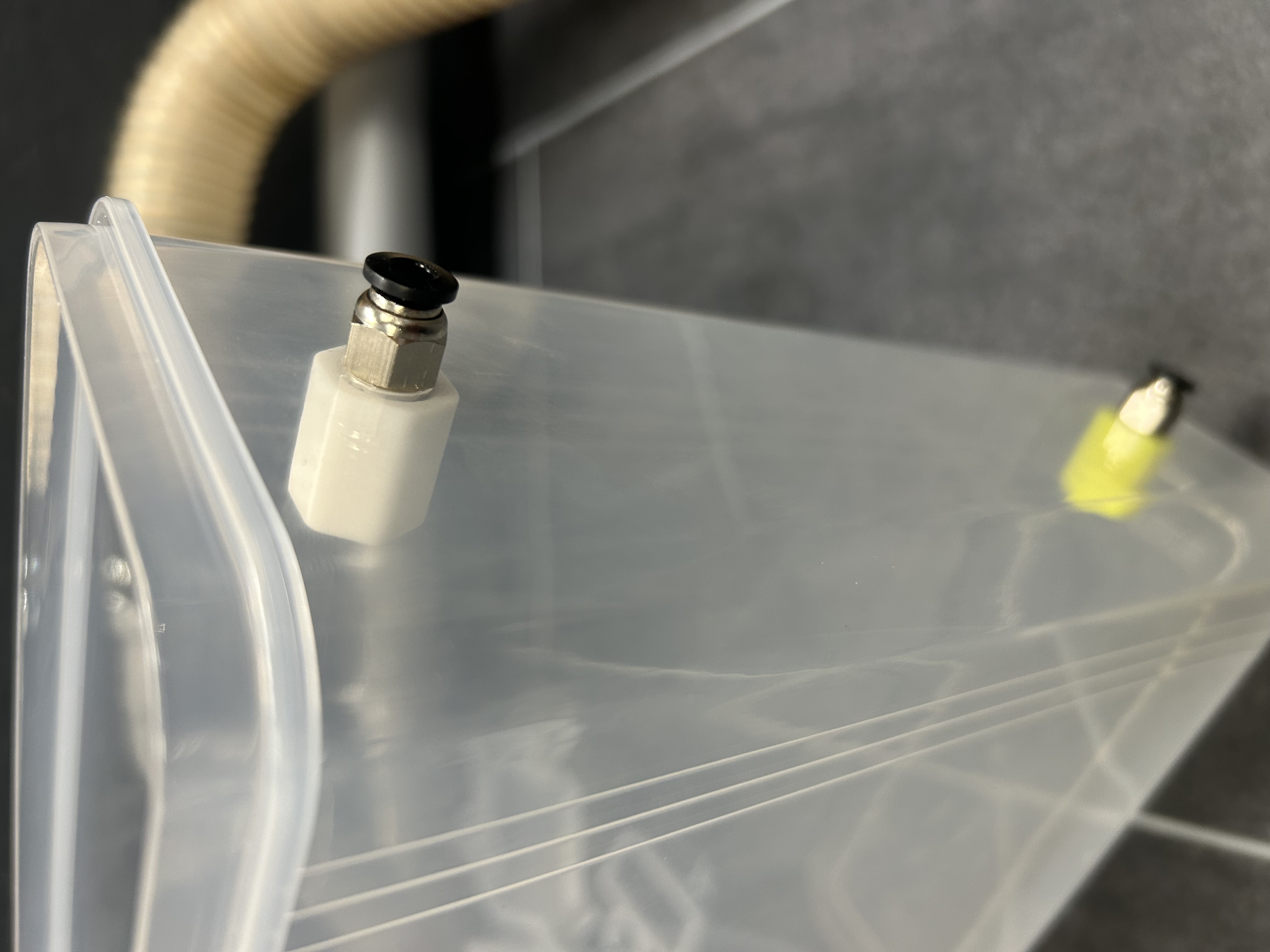

• 2 M10 PTFE Fitting
• 1 đoạn PTFE Tube
• 4 ốc M3x6
• 1 Hygrometer

Dụng cụ cần có:

• Máy khoan với mũi 9mm, 6mm, 3mm
• Bút
• Dao hoặc dụng cụ tẩy bavia (deburring tool)
• Đầu tuýp 10mm cho cần siết (ratchet)
• Cờ lê miệng 15mm
• Tua vít

Ghi chú để tiết kiệm vật liệu:

Nhớ cân nhắc tiết kiệm vật liệu cho các “gauge”. Trong file 3mf của mình có một giải pháp khá ổn để giảm vật liệu mà không làm mất độ cứng quá nhiều.

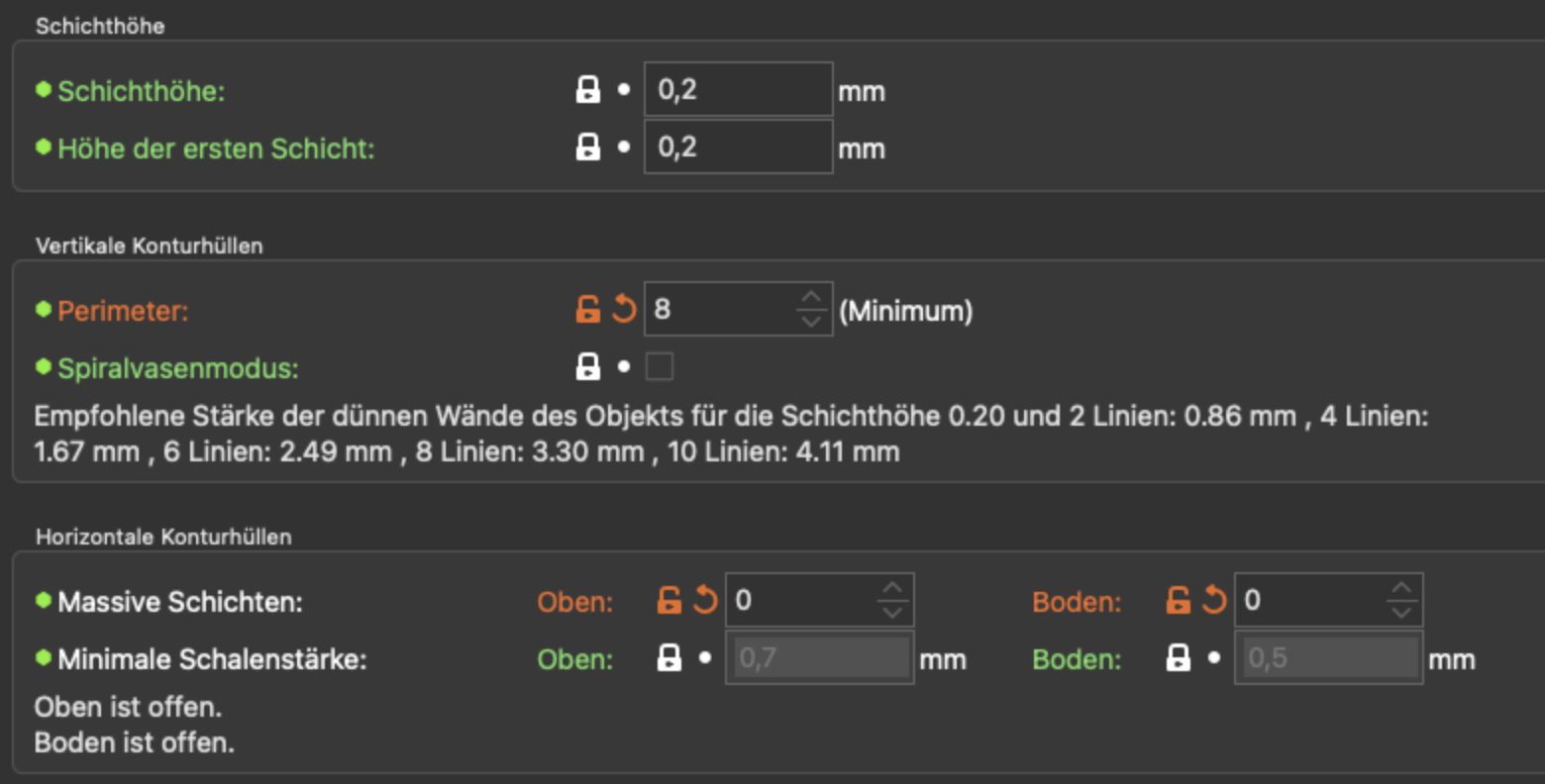

Cài đặt cho TOP gauge:

Cài đặt cho Side Gauge:

Ghi chú về support:

Bạn không cần support cho tất cả các part.

Lắp ráp:

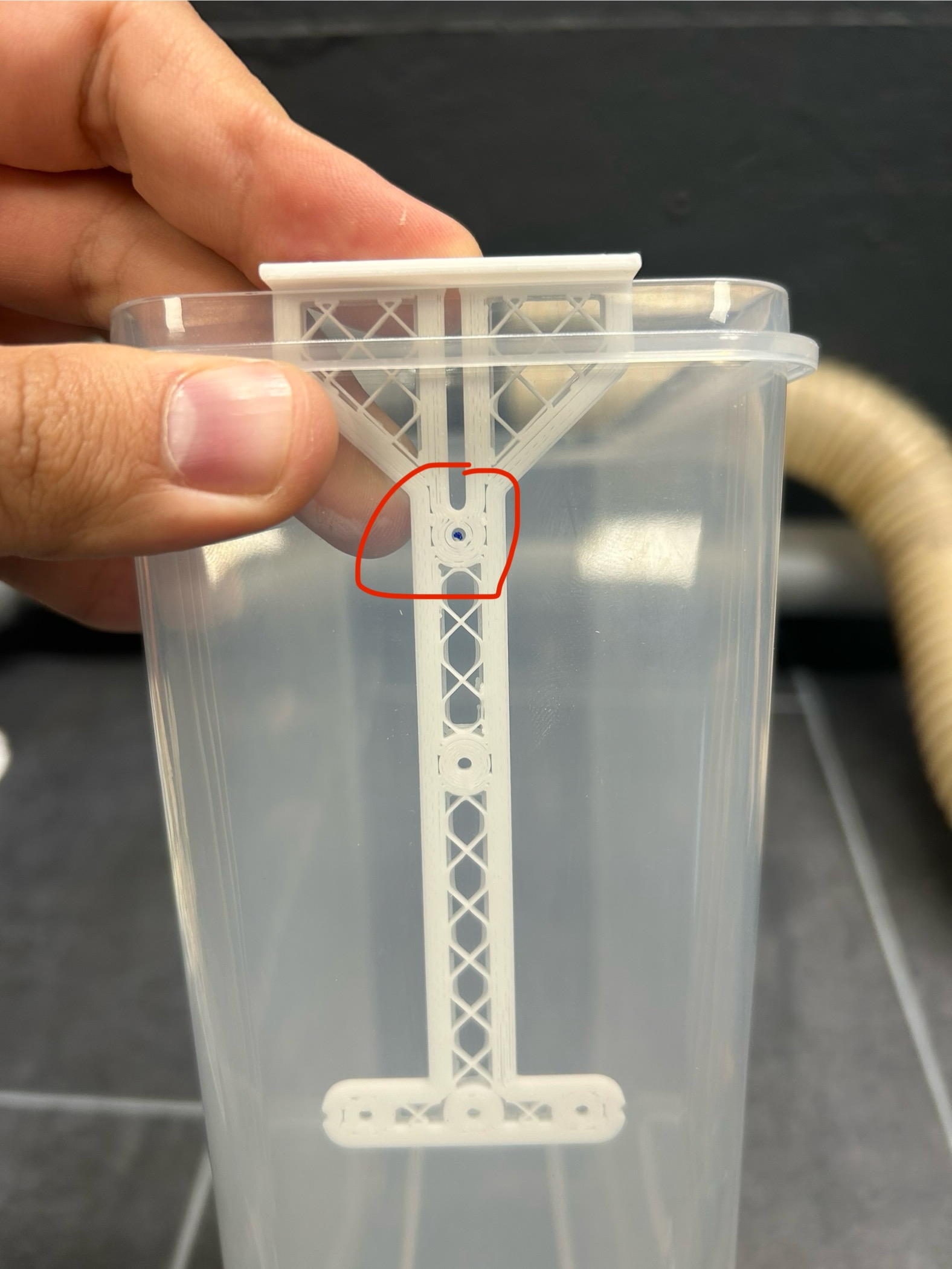

Đường kính 9mm:

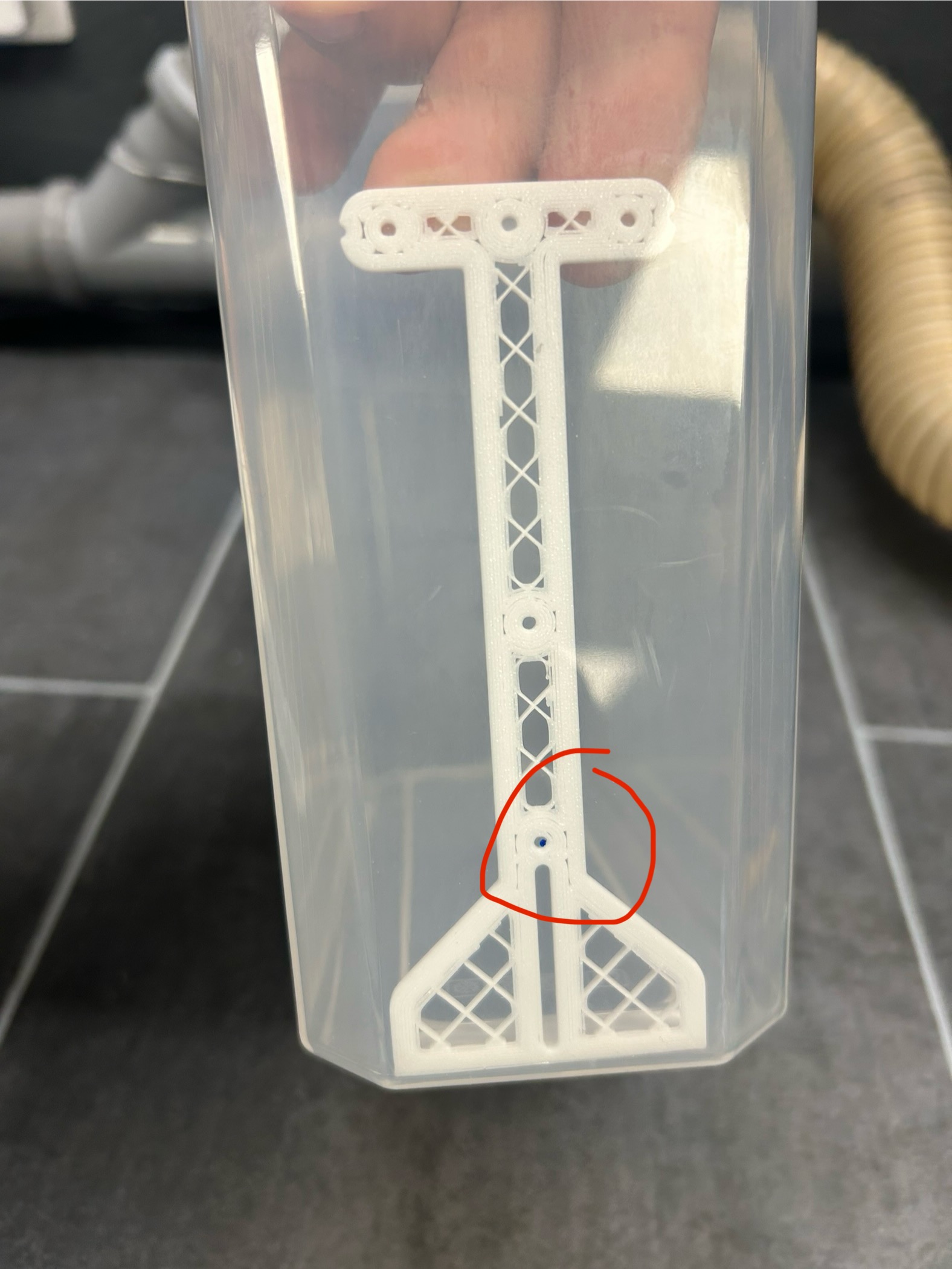

Đường kính 3mm:

Đường kính 6mm và chỉ cần một bên của hộp:

Ốc phải nằm phẳng (flush) ở mặt trong

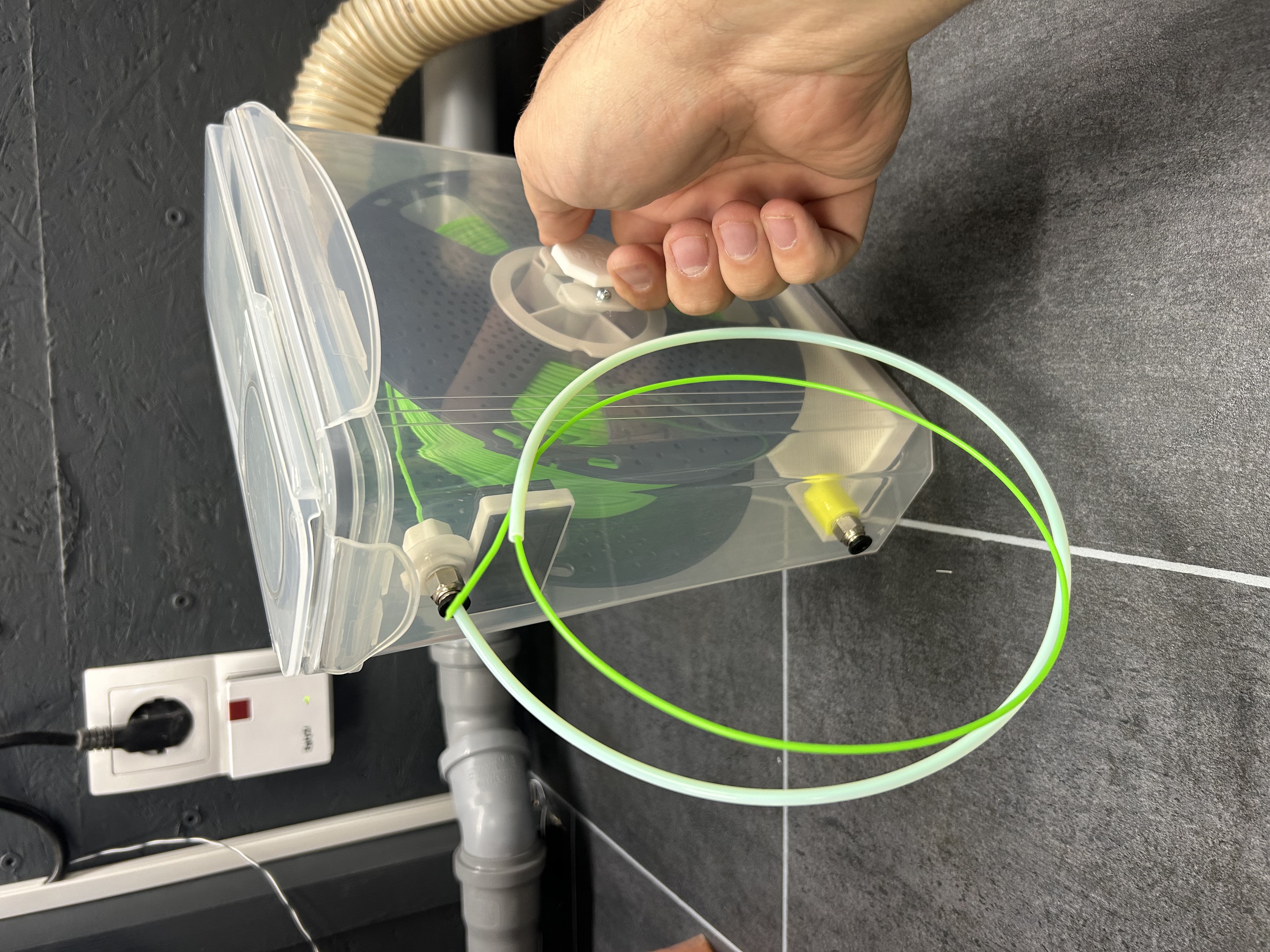

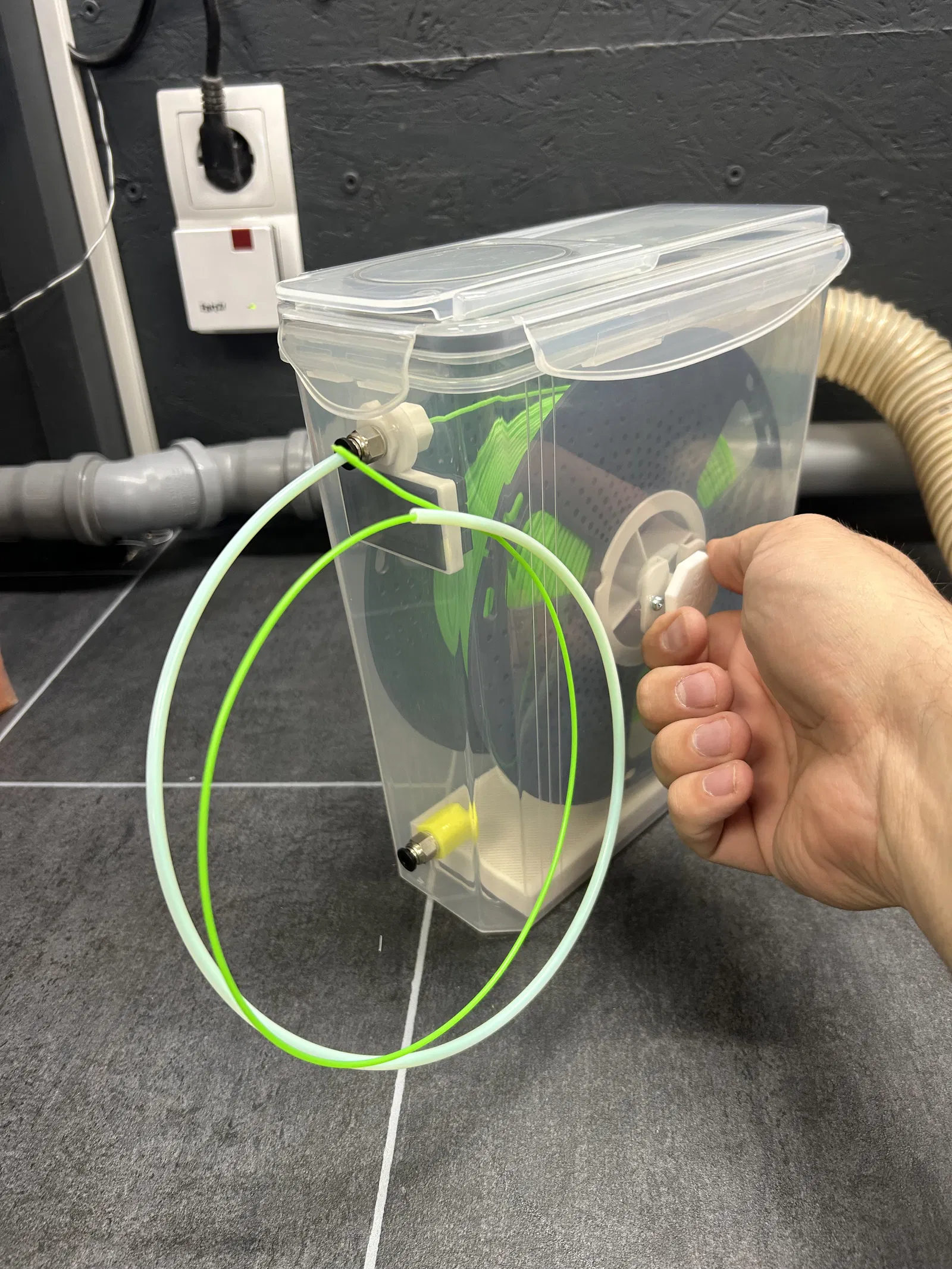

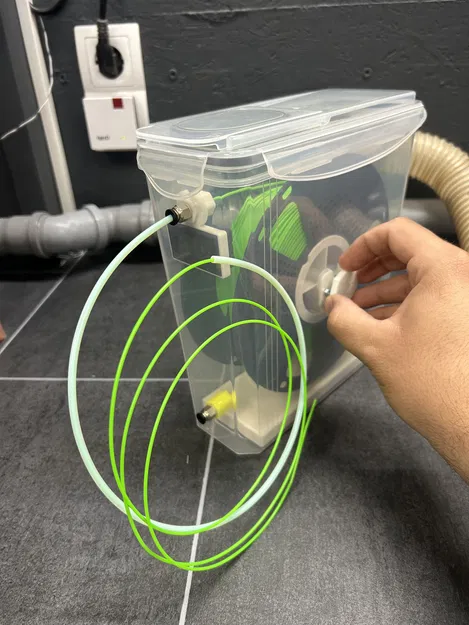

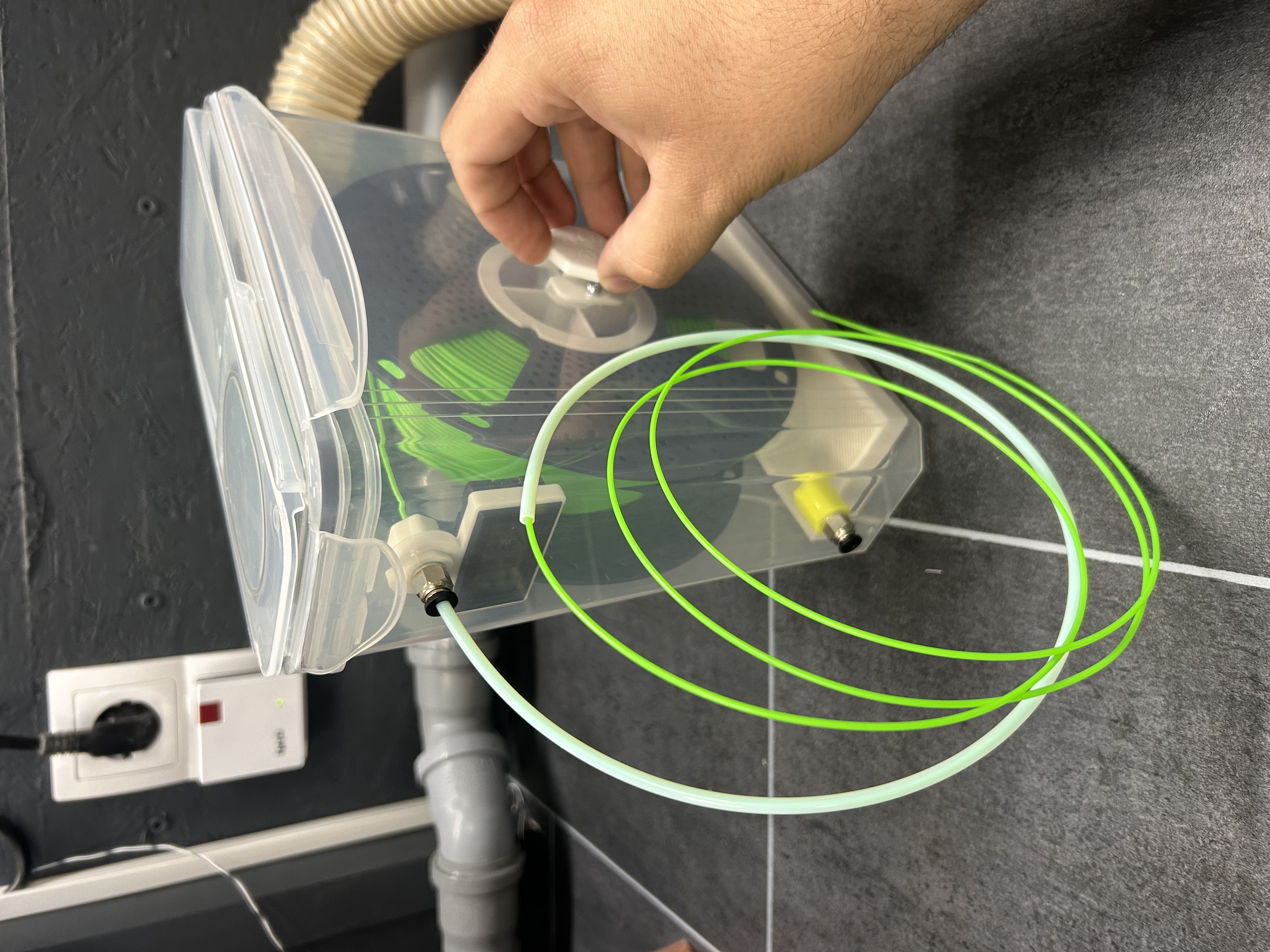

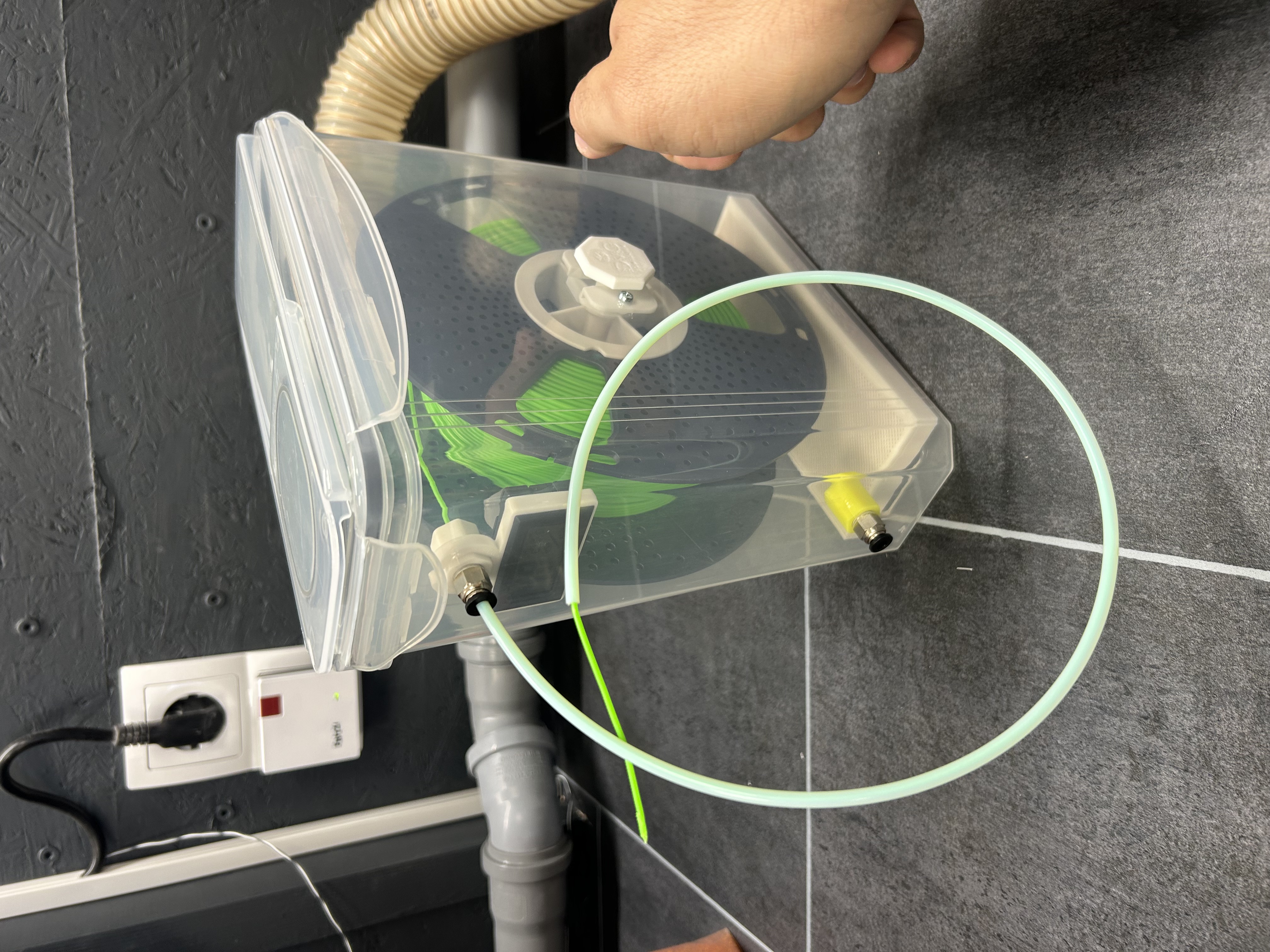

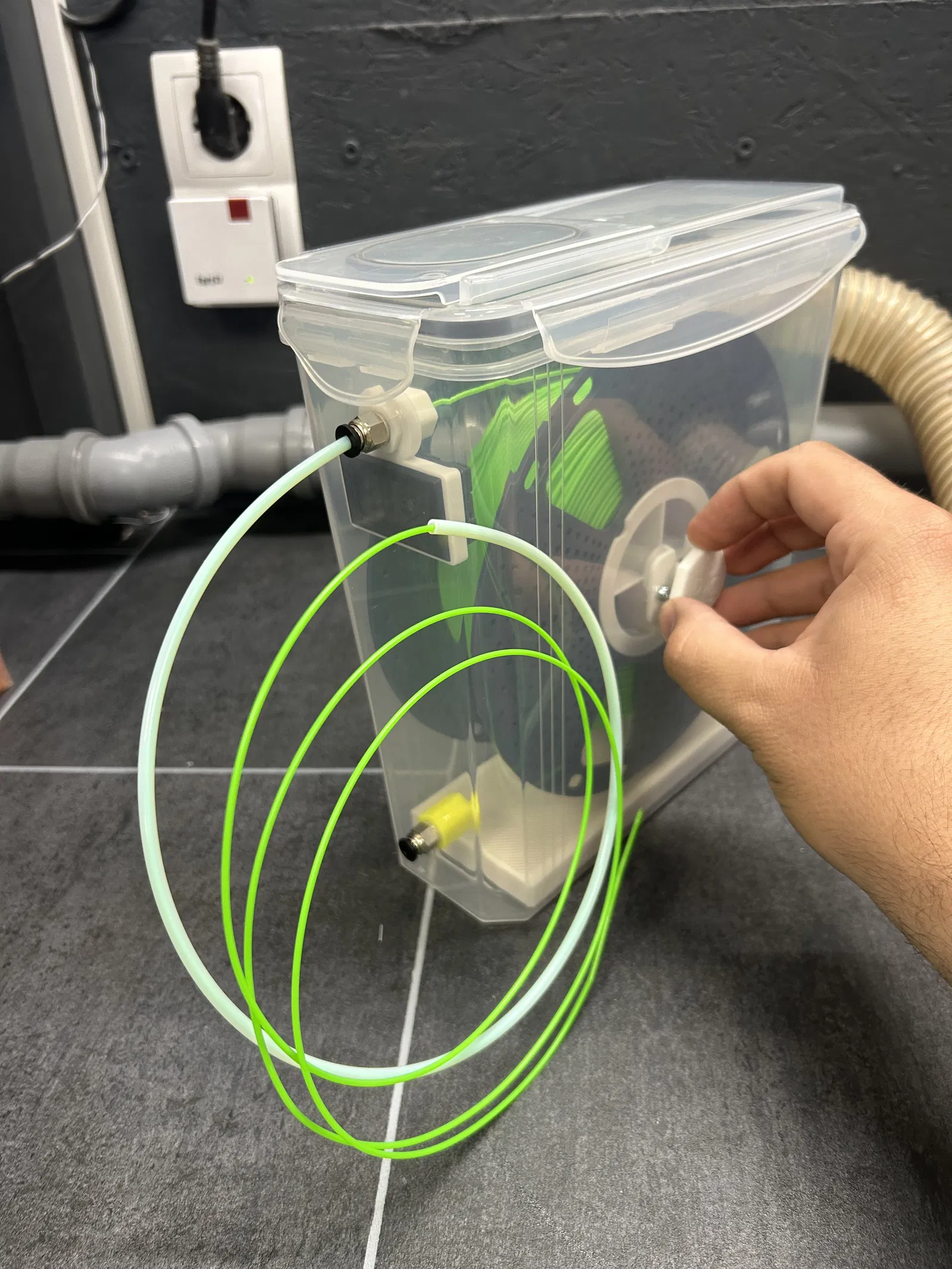

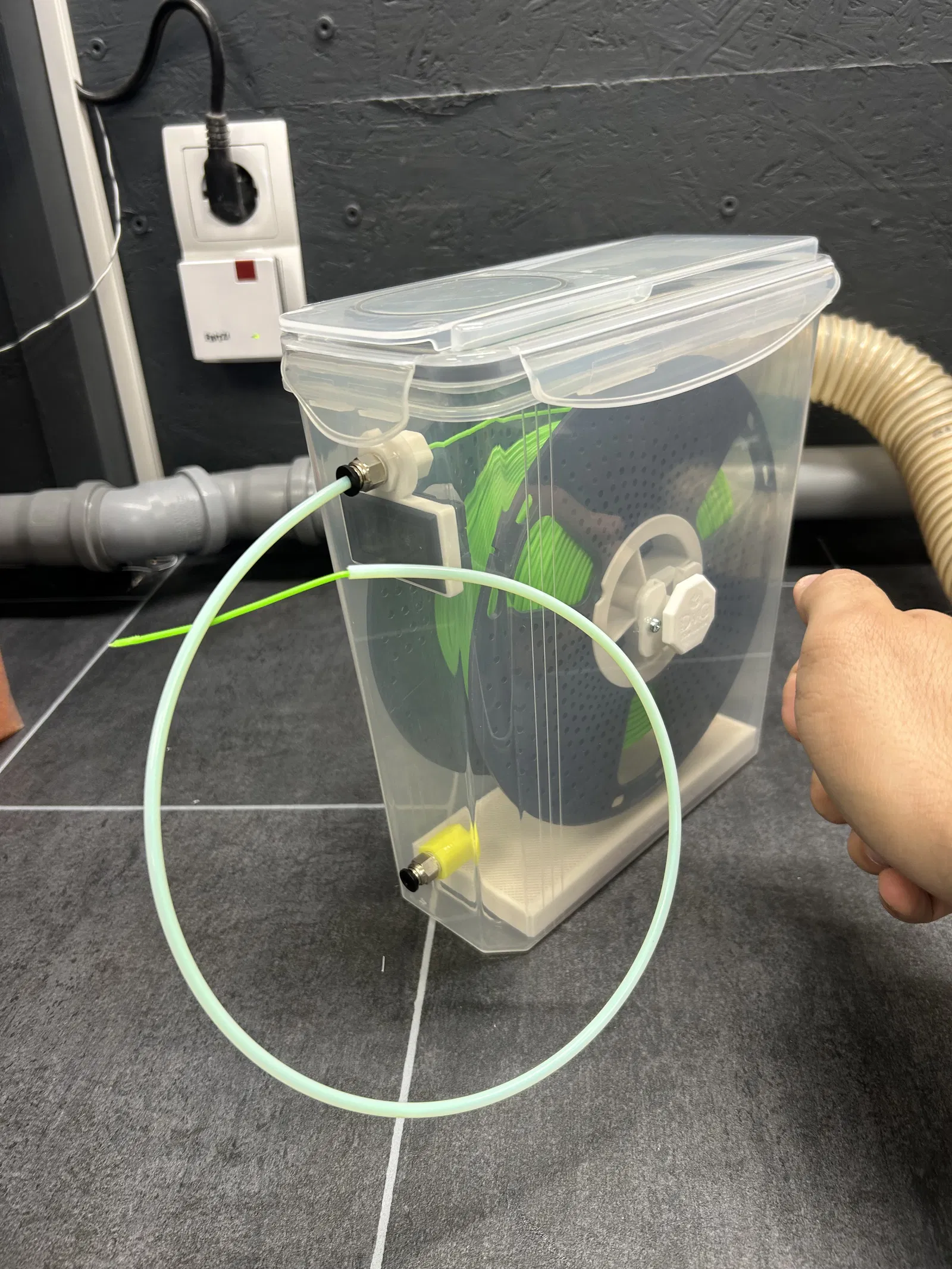

Để chức năng rewind chạy ngon, nhớ siết cho chặt và sát với spool. Đồng thời lưu ý đặt spool đừng lệch quá về bên trái hoặc bên phải.

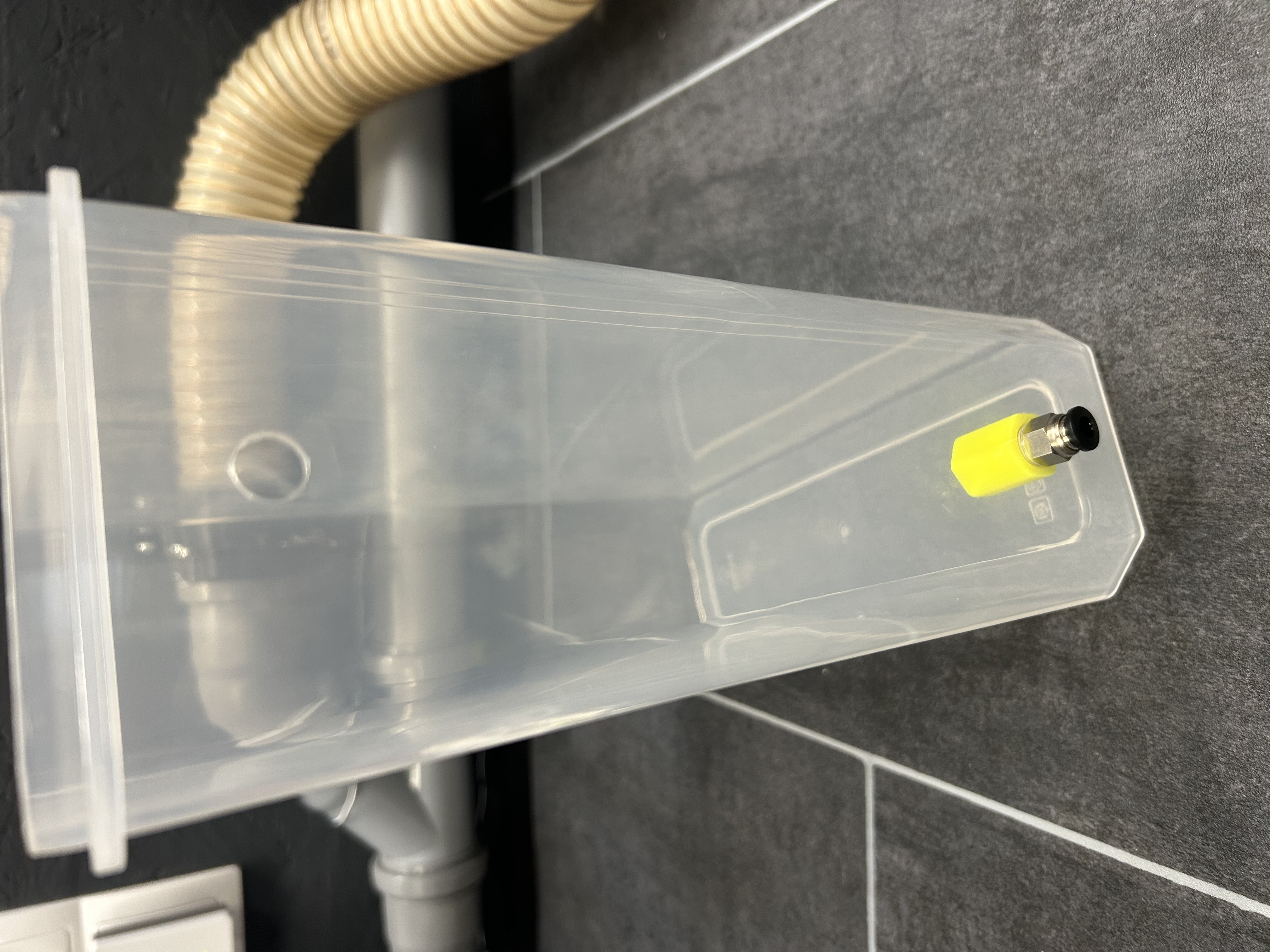

Bạn có thể dùng coupler cap để bịt kín drybox trong quá trình in.

Hy vọng bạn sẽ tìm được ở đây một drybox phù hợp nhất cho nhu cầu riêng của bạn.
