Qidi Plus 4 Beacon & Cooling fan – Vỏ quạt thay thế + ống gió hỗ trợ Beacon3D

***NOTE **** Mod Beacon này đã được STEW675 HOÀN THIỆN 100% cho Klipper, và hệ thống quạt có thể tích hợp đầy đủ, có hoặc không có beacon đều được.**

****Config của mình: https://github.com/FxWoody/Qidi-Plus-4-Mods/tree/main/Beacon

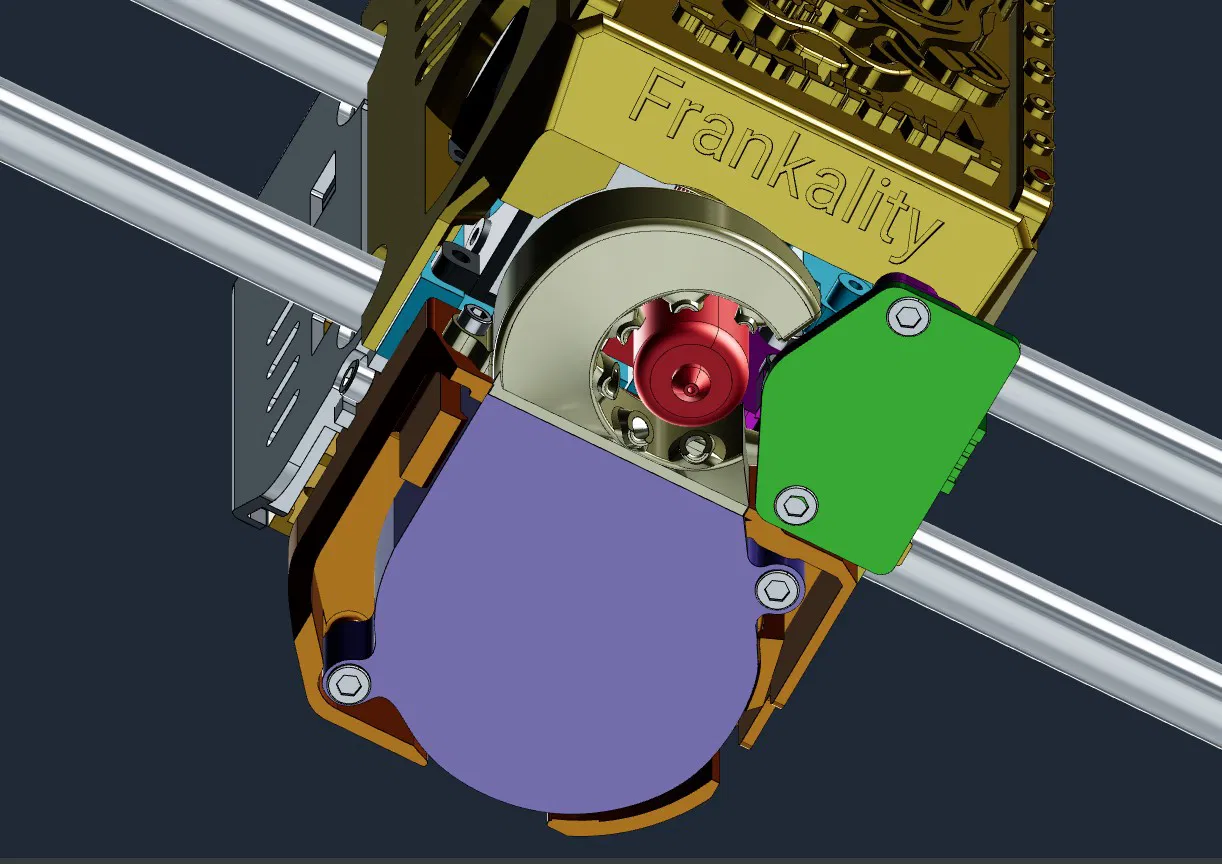

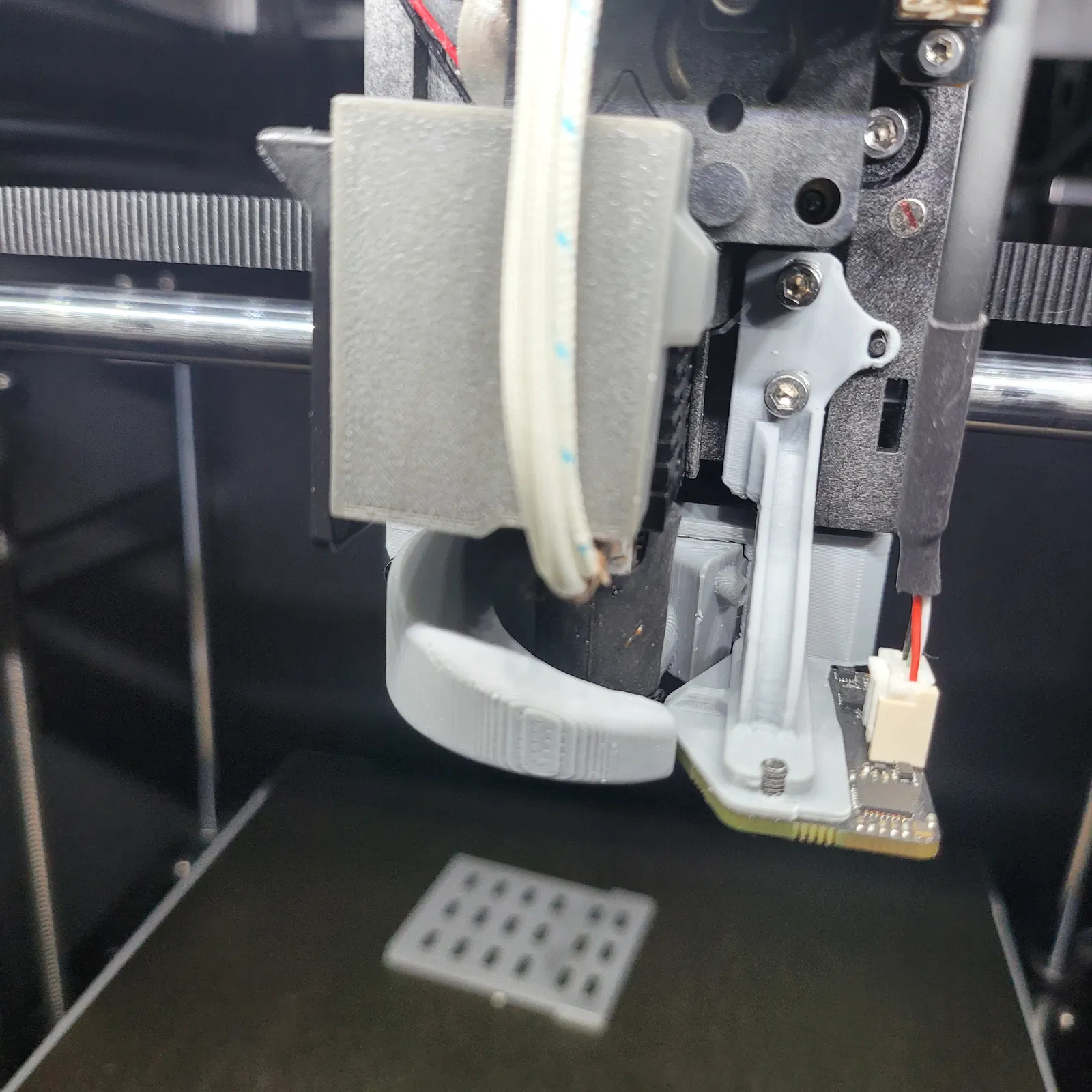

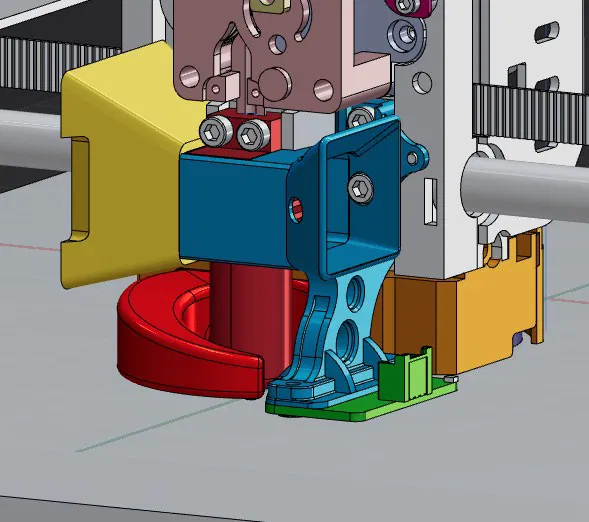

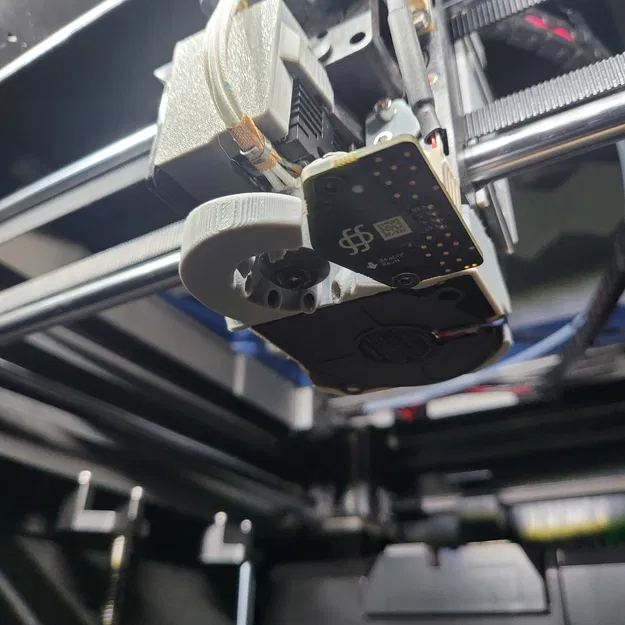

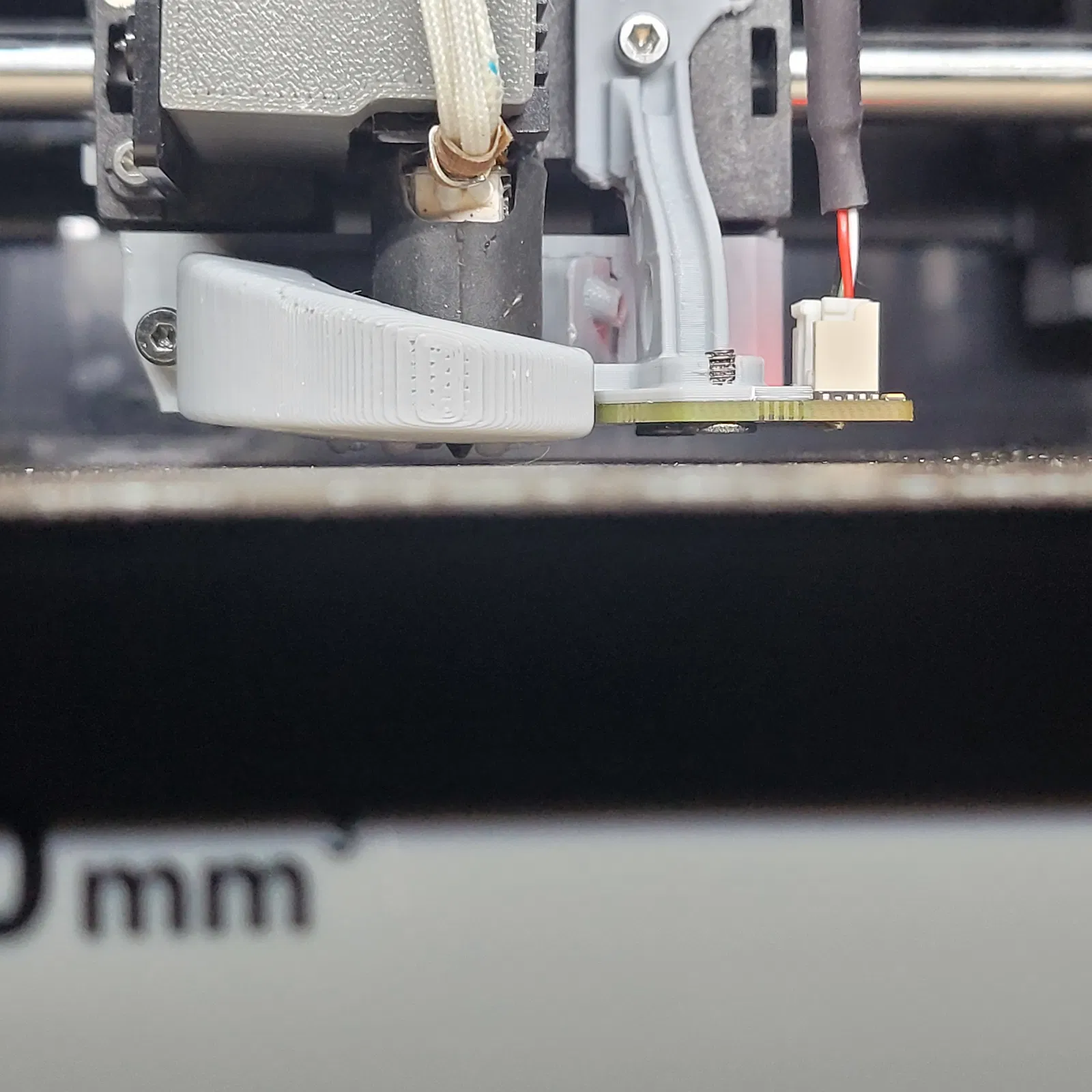

Hỗ trợ gắn Beacon probe kèm fan housing, air duct, toolhead cover, wire clip, để lắp probe ở phía bên phải của toolhead.

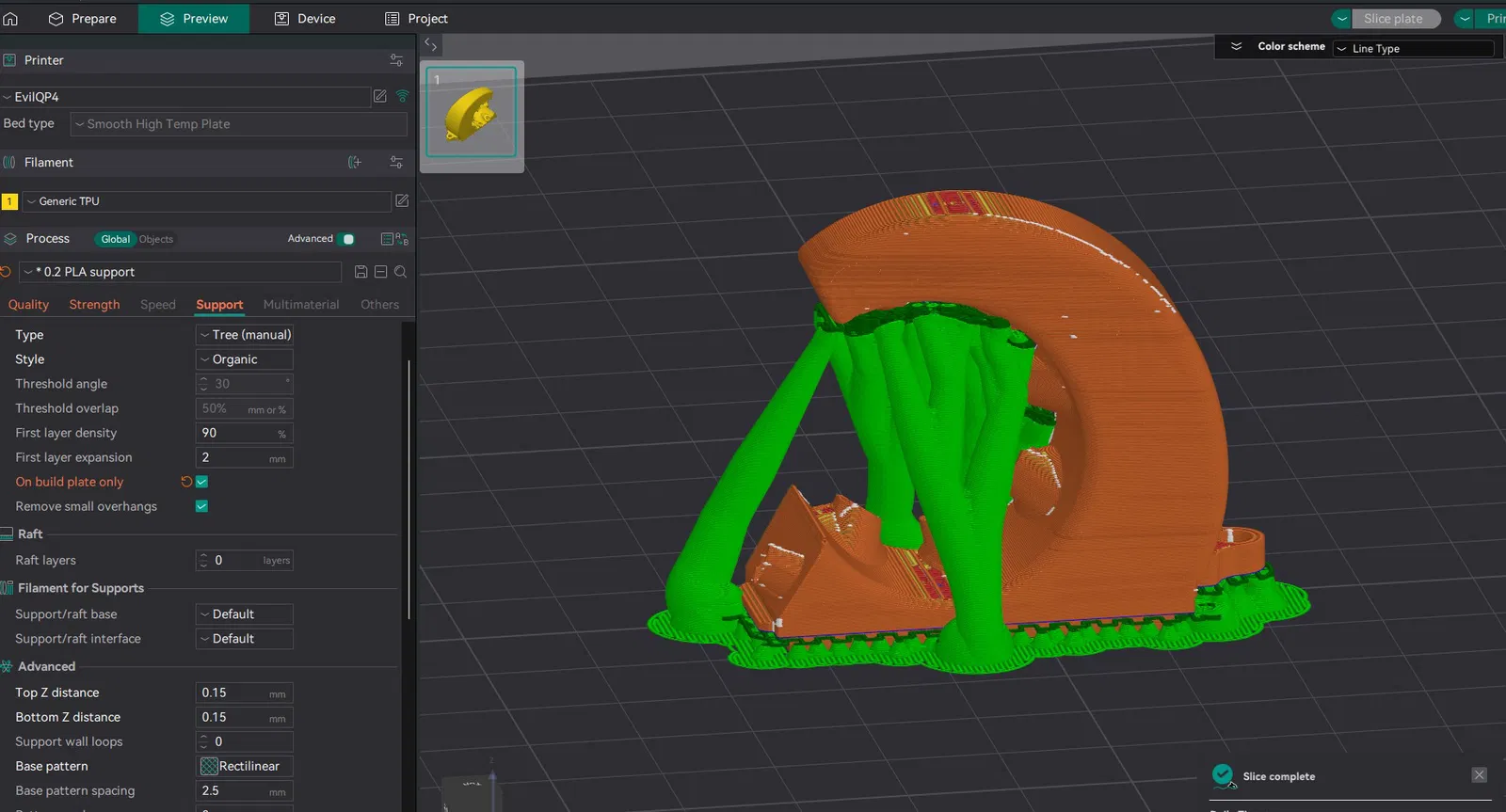

*** In tất cả bằng ABS /ASA /PA6-GF (tốt hơn về khả năng chịu nhiệt) ***

4 Walls

3 top & bottom

25% infill Gyroid

Quạt gốc 75x30x15 sẽ vừa với housing mới, không cần mua quạt mới. Lưu ý quạt OEM có thể bị chấm keo cố định ở một vài vị trí trong housing zin. Gỡ ra cẩn thận.

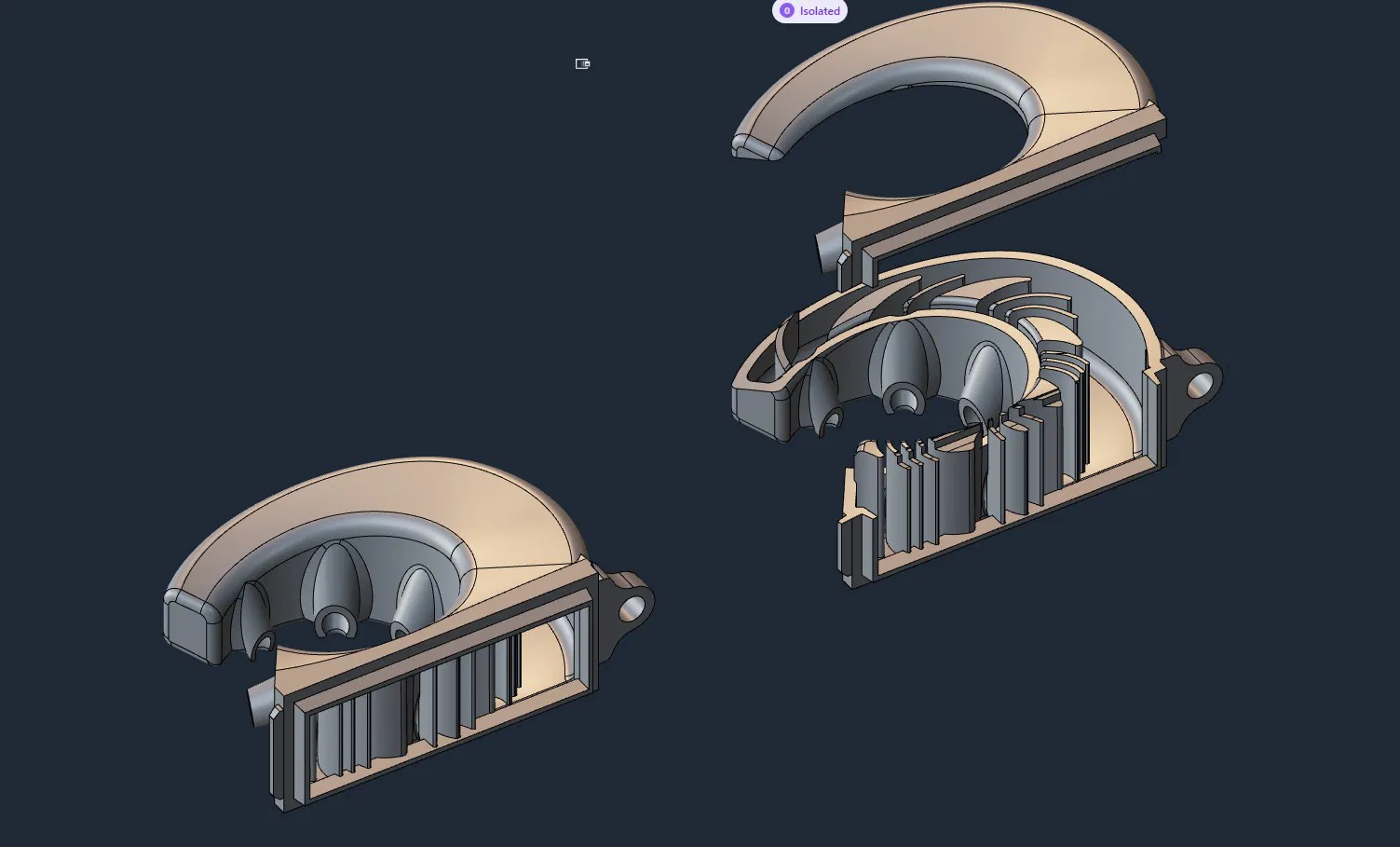

Air duct được thiết kế để có một khe hở nhỏ (CLEARENCE) giữa scraper và duct. Nếu duct chạm vào scraper, kiểm tra lại (1) duct đã gắn khít vào fan housing chưa và (2) scraper của bạn có bị CONG không.

Lưu ý cover zin sẽ cần chà nhám để FIT với hệ thống FAN DUCT mới và ngàm/giá đỡ probe.

Có thêm một phần support trên toolhead cover để dùng sợi filament quang (fiber optic filament) dẫn ánh sáng LED flash vào cover để nhìn rõ hơn (tuỳ chọn).

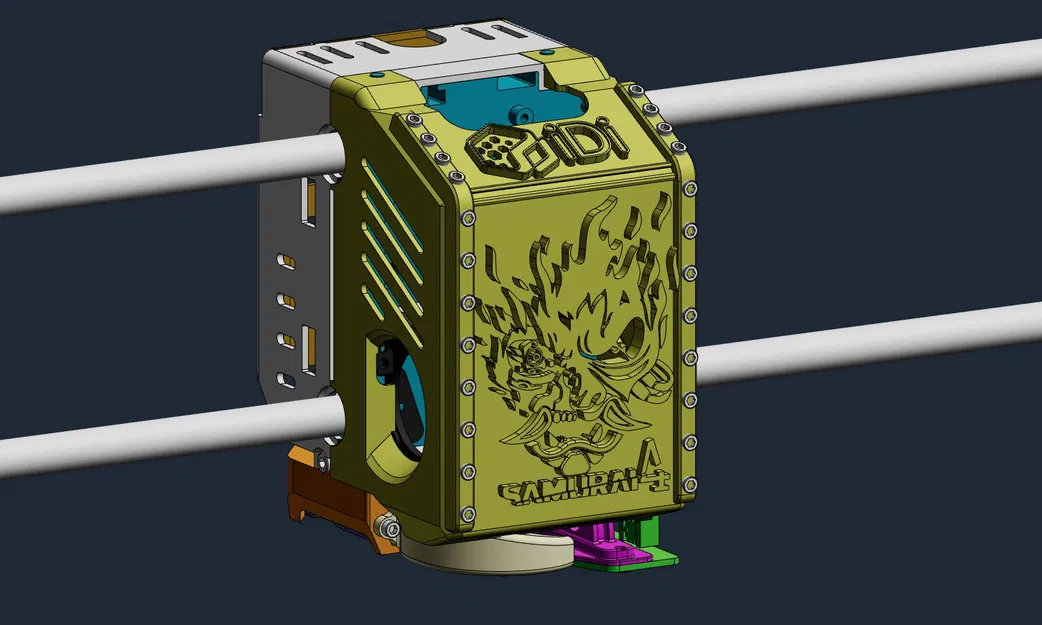

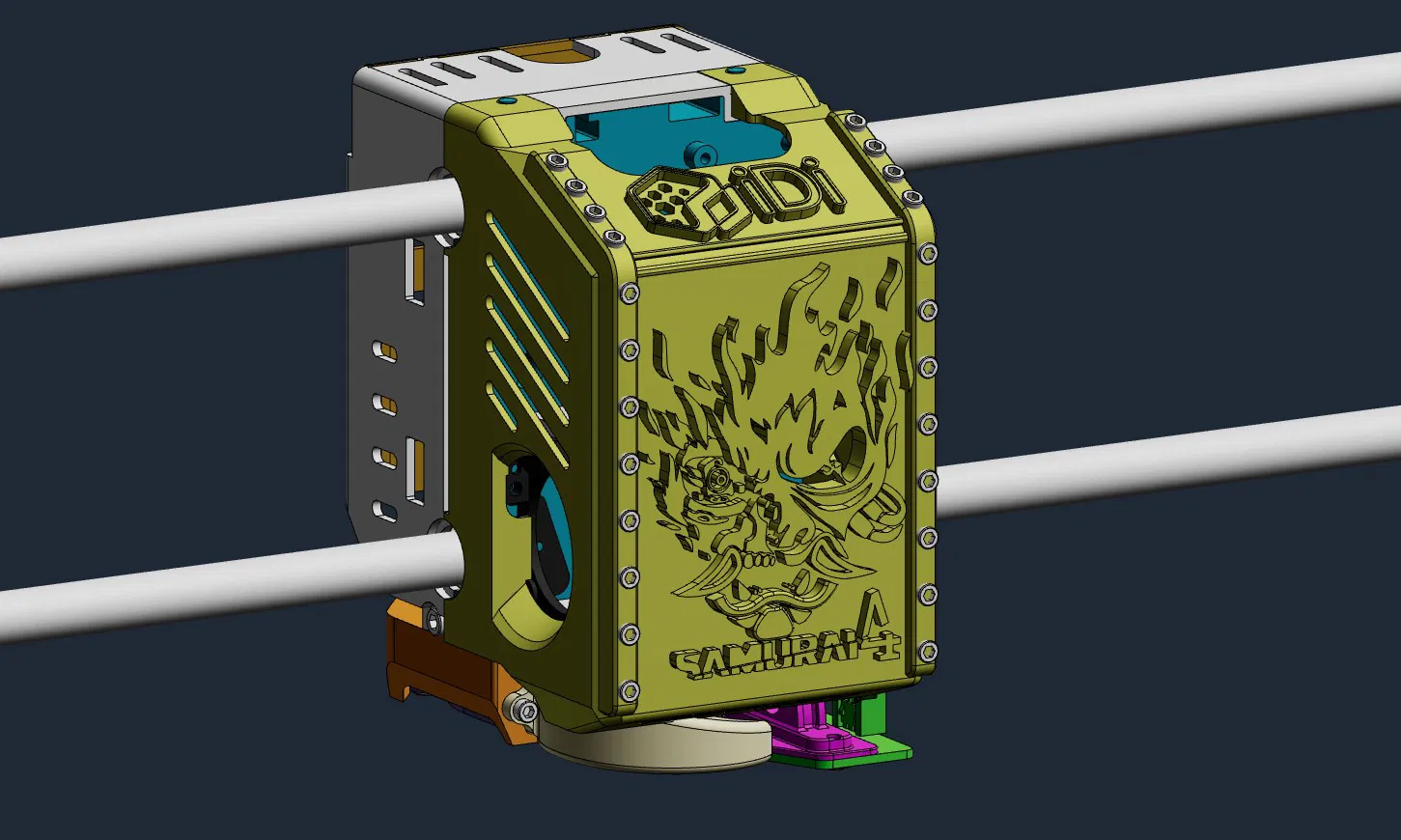

***Mình có thêm file STEP của MOD cover theo kiểu dáng cover zin ;)***

*** ĐÃ THÊM BẢN MỚI CỨNG CÁP HƠN CHO BEACON SUPPORT KÈM FAN SHROUD — KHUYẾN NGHỊ CAO NÊN DÙNG PA6-GF ĐỂ CHỊU NHIỆT TỐT HƠN ***

**** Hướng dẫn lắp Beacon : https://github.com/qidi-community/Plus4-Wiki/tree/main/content/bed-scanning-probes/Beacon3D/RevH-Normal ****
