Ngàm gắn quạt Vcore4 Orbitool O2S (Vcore4 Orbitool O2S Fan Mount)

Mình remix lại mount Orbitool của Simon để dùng trong buồng in gia nhiệt chủ động, nên cần có quạt đặt trên toolboard.

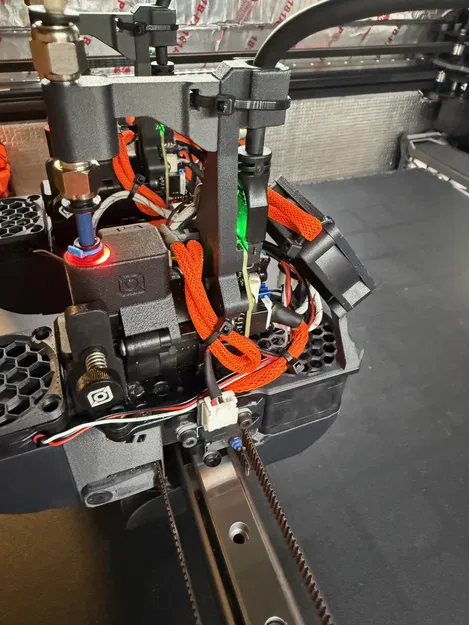

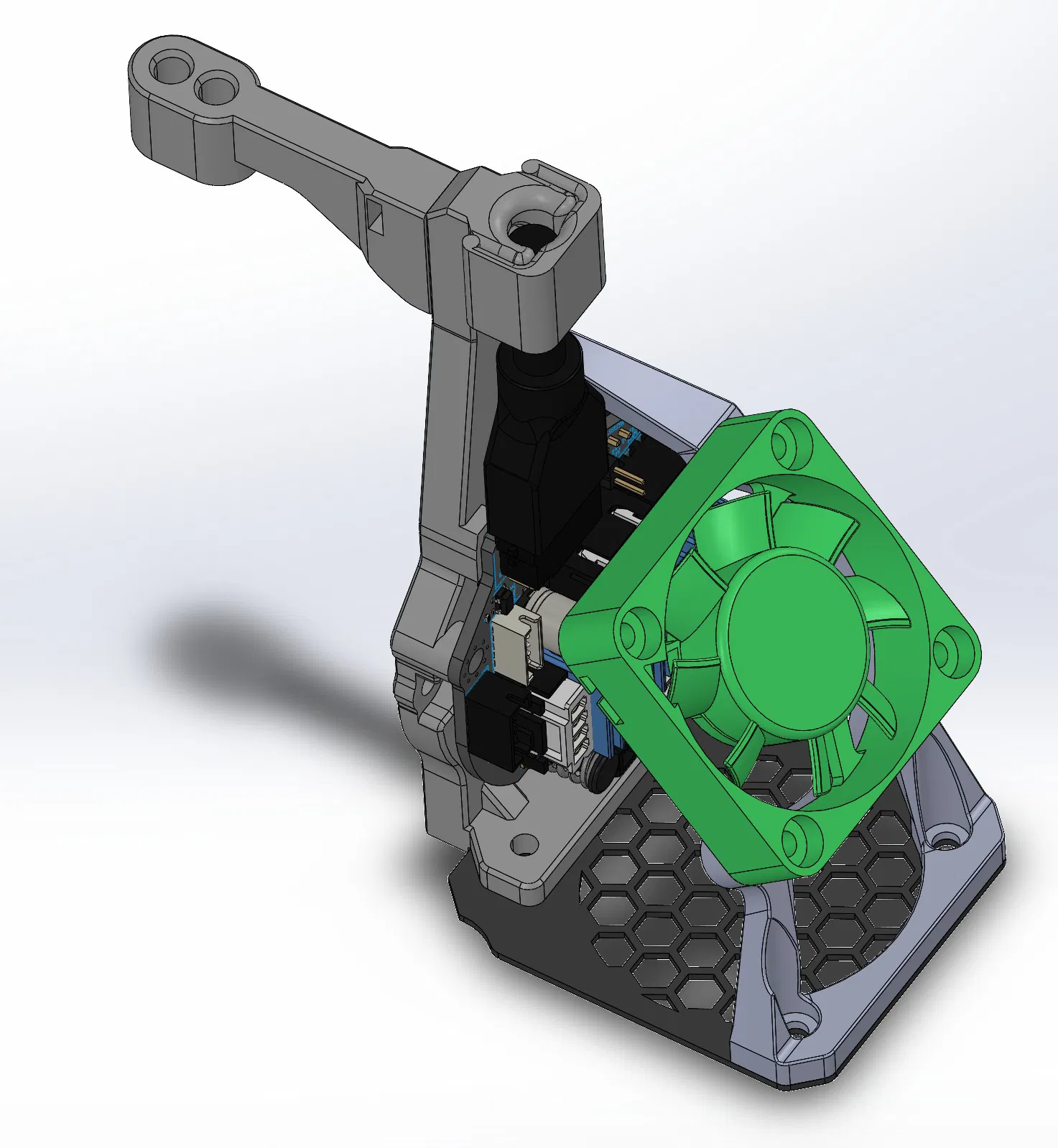

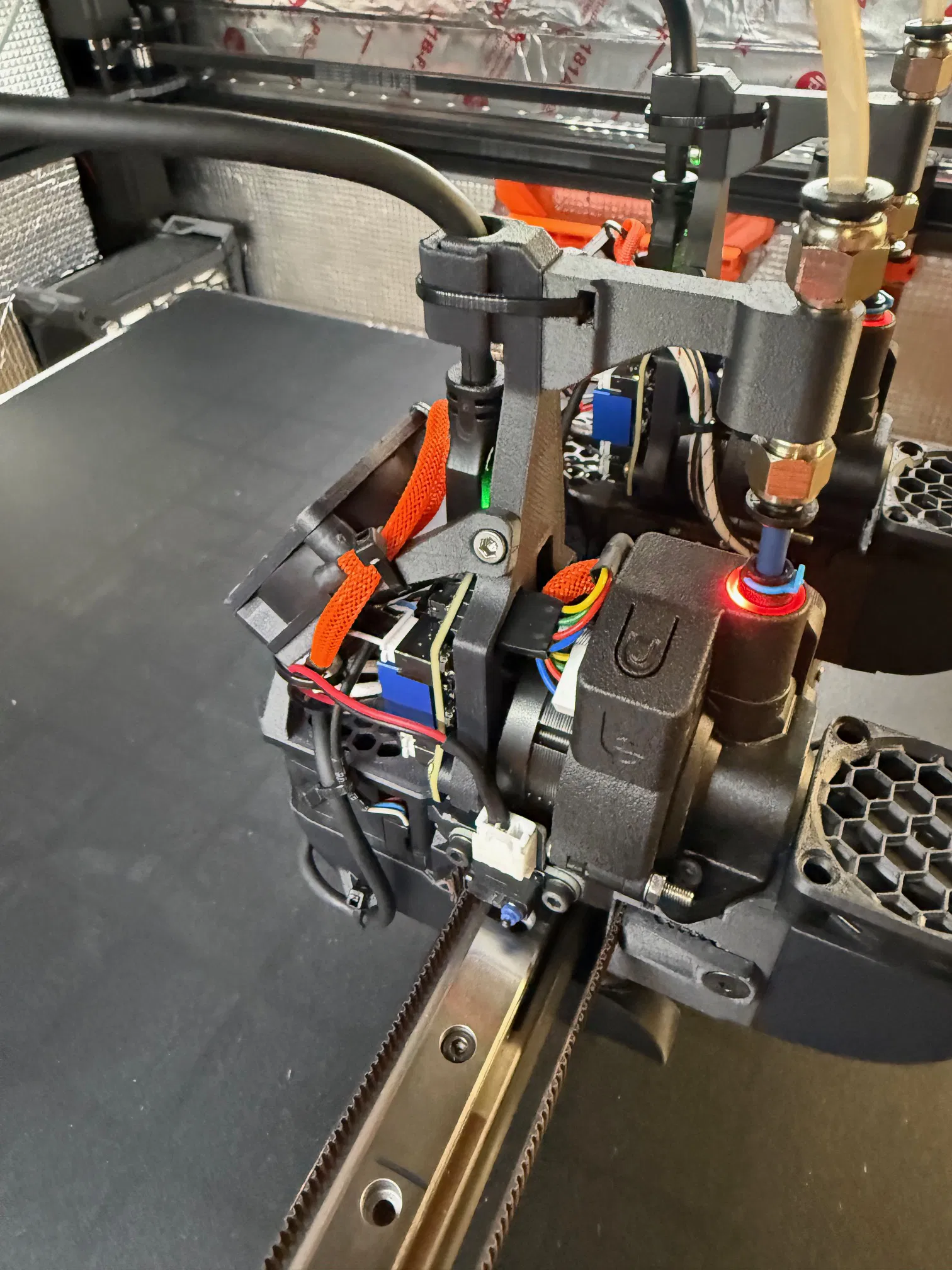

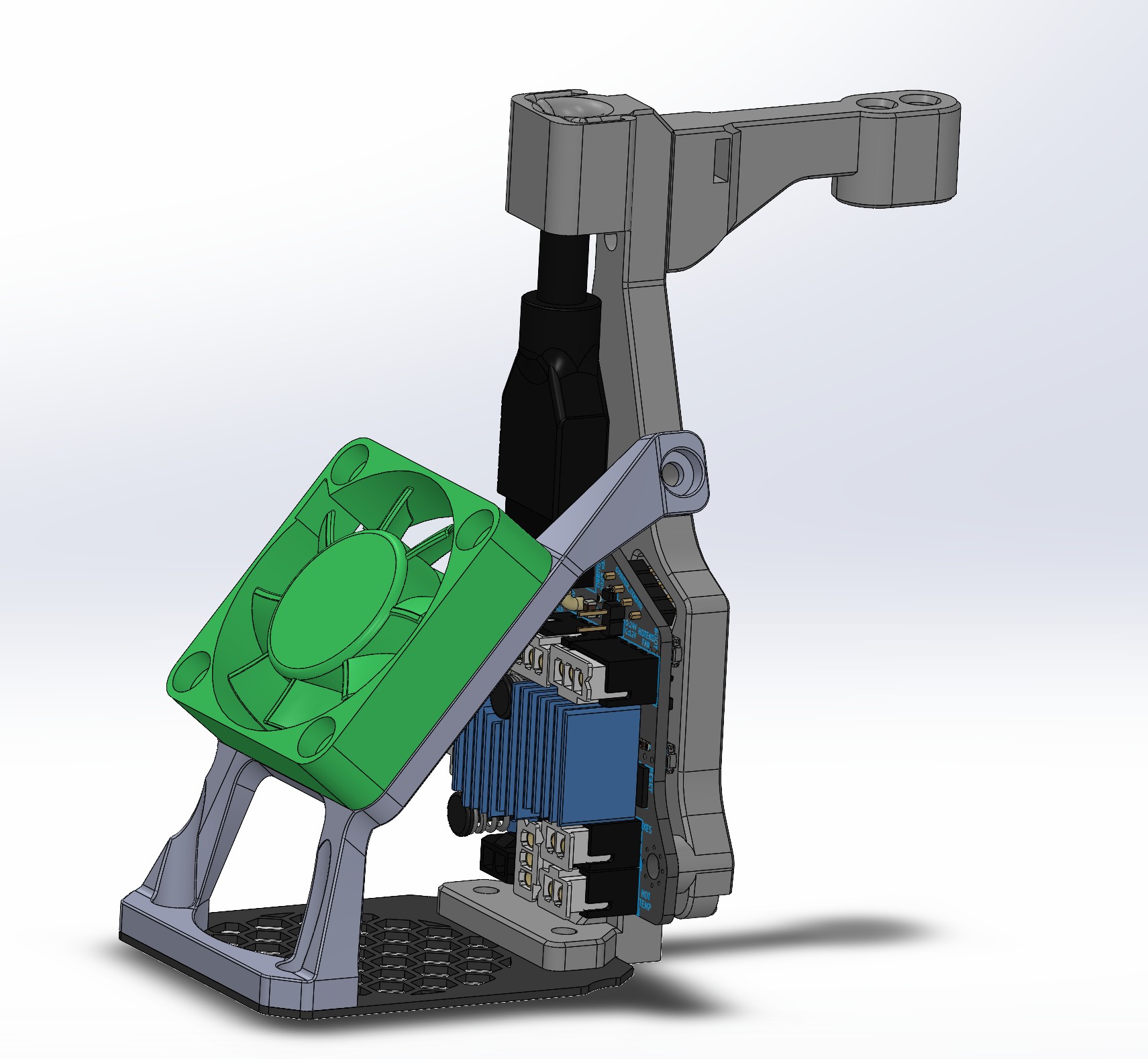

Mình thêm ngàm gắn quạt 4010. Cần thêm insert M3 và ốc/vít đi kèm. In với nozzle 0.4mm và dùng paint-on support cho tất cả các vùng mỏng và phần phía trên. Bản thân cái quạt là một thành phần chịu lực. Đấu quạt 4010 loại 2 dây vào cổng hotend fan.

Mình làm mượt phần kẹp/giữ cáp USB để tránh cọ mòn ở các cạnh sắc. Mình gặp vấn đề này khi in bằng PCCF. Thêm lỗ luồn dây rút (zip tie) để giữ cáp USB chắc hơn, vì cái ngàm có xu hướng “trườn” theo thời gian và cuối cùng sẽ bị lỏng.

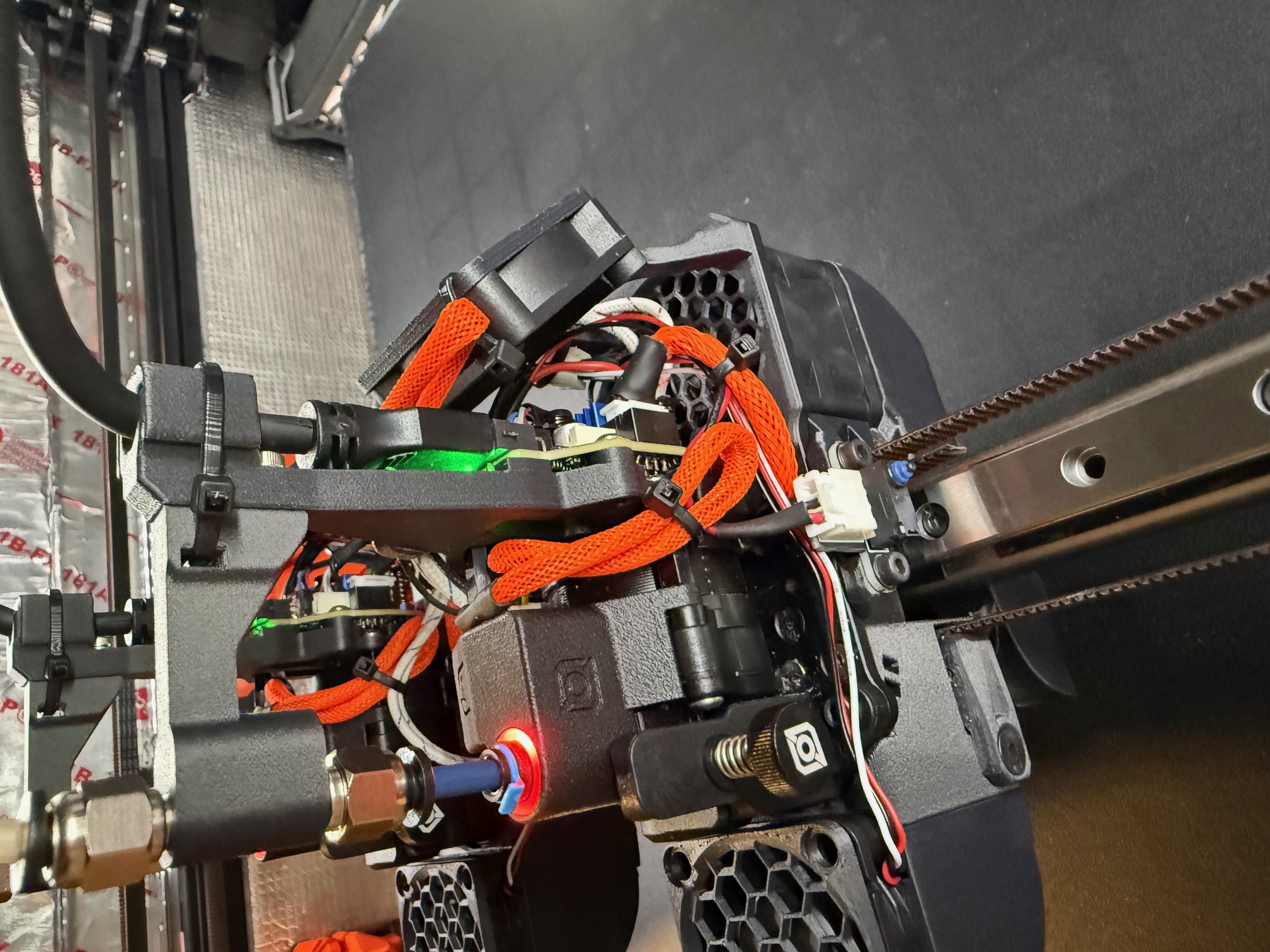

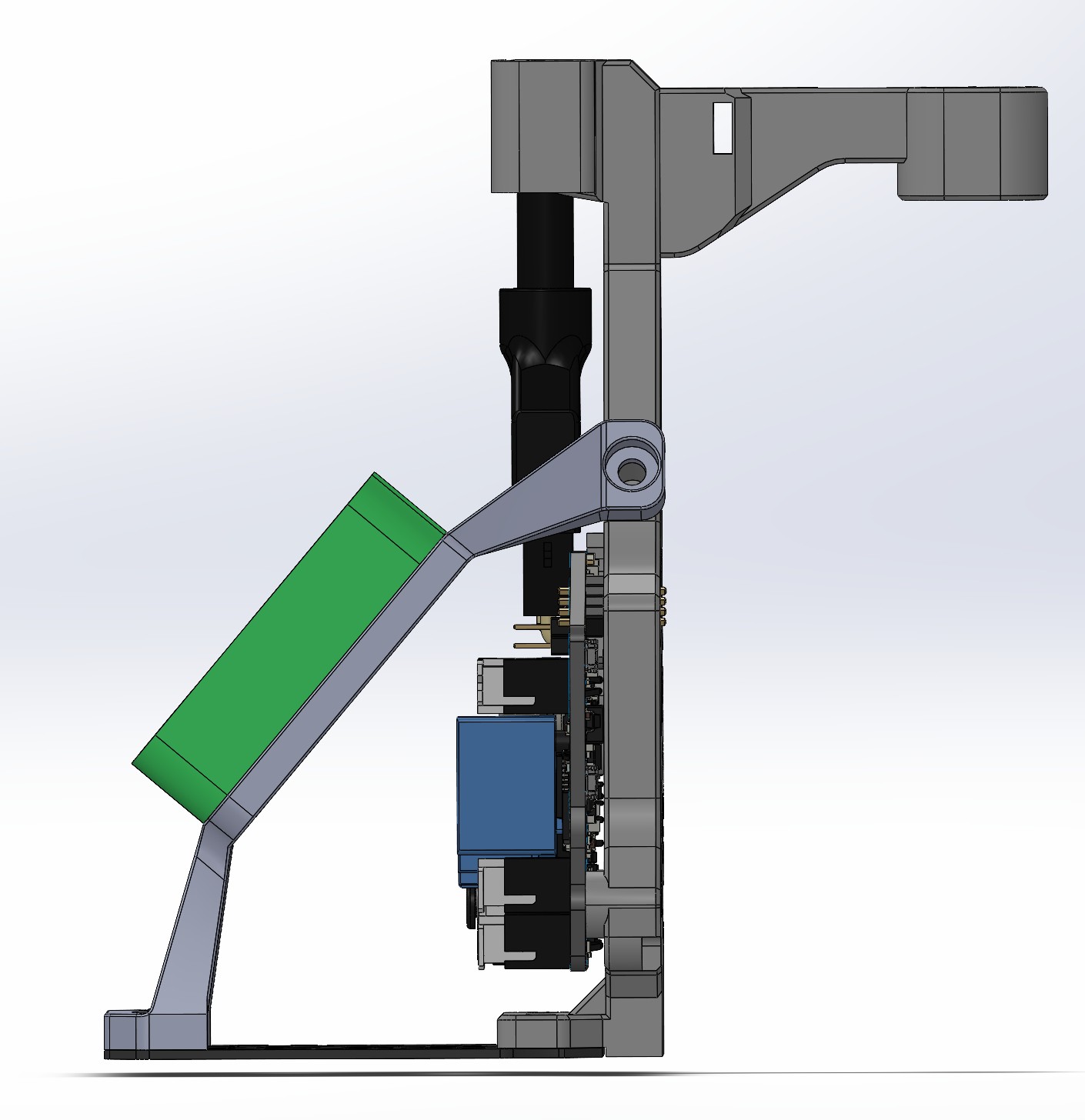

Đã thêm RevB của mount, bổ sung heat set insert cho vít M3 đi từ Orbiter có filament sensor vào mount Orbitool. Đồng thời thêm spacer in được dài 14mm, giúp kẹp chặt tất cả các phần lại với nhau và cho phép tháo extruder mà không cần tháo board Orbitool.

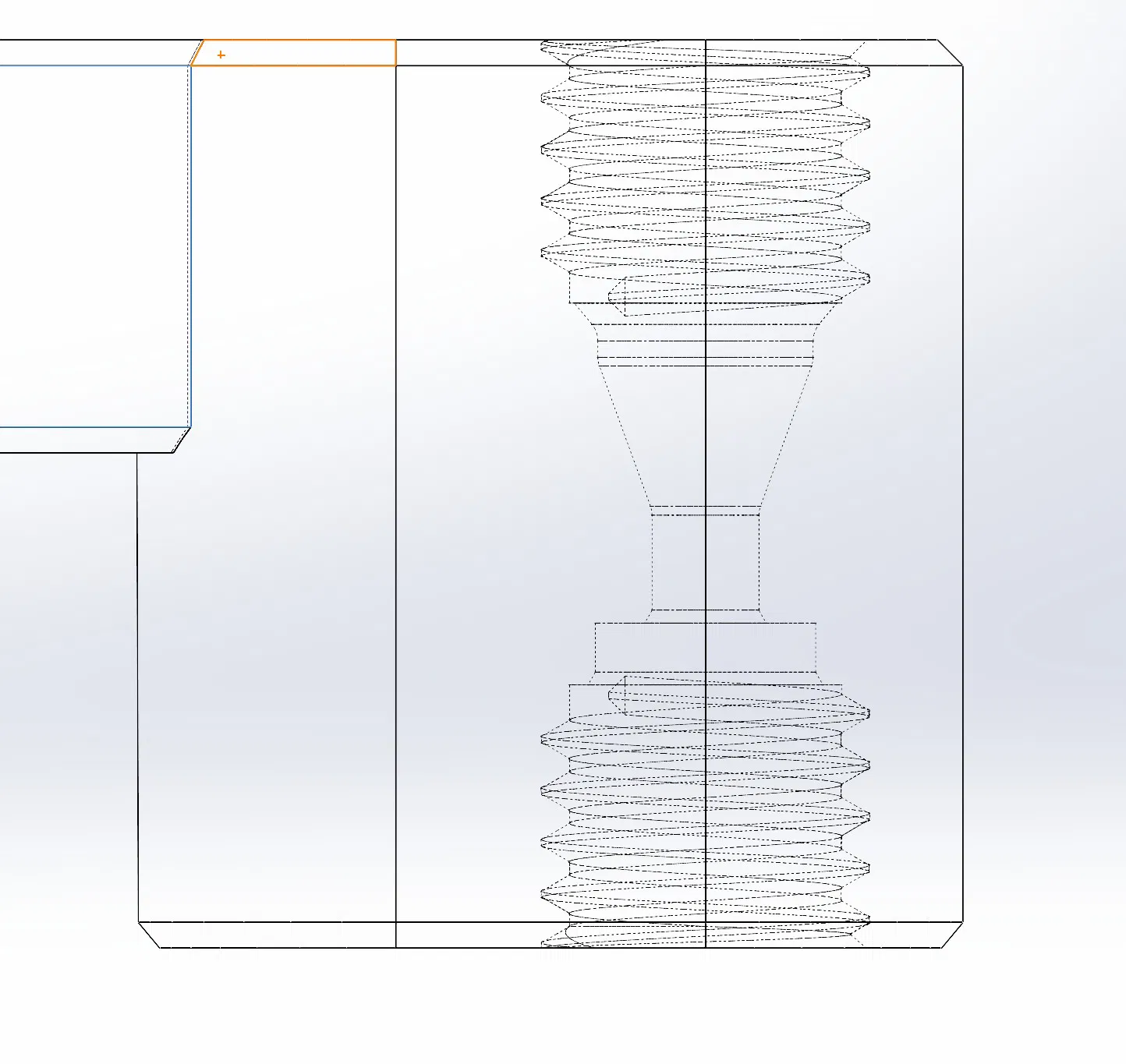

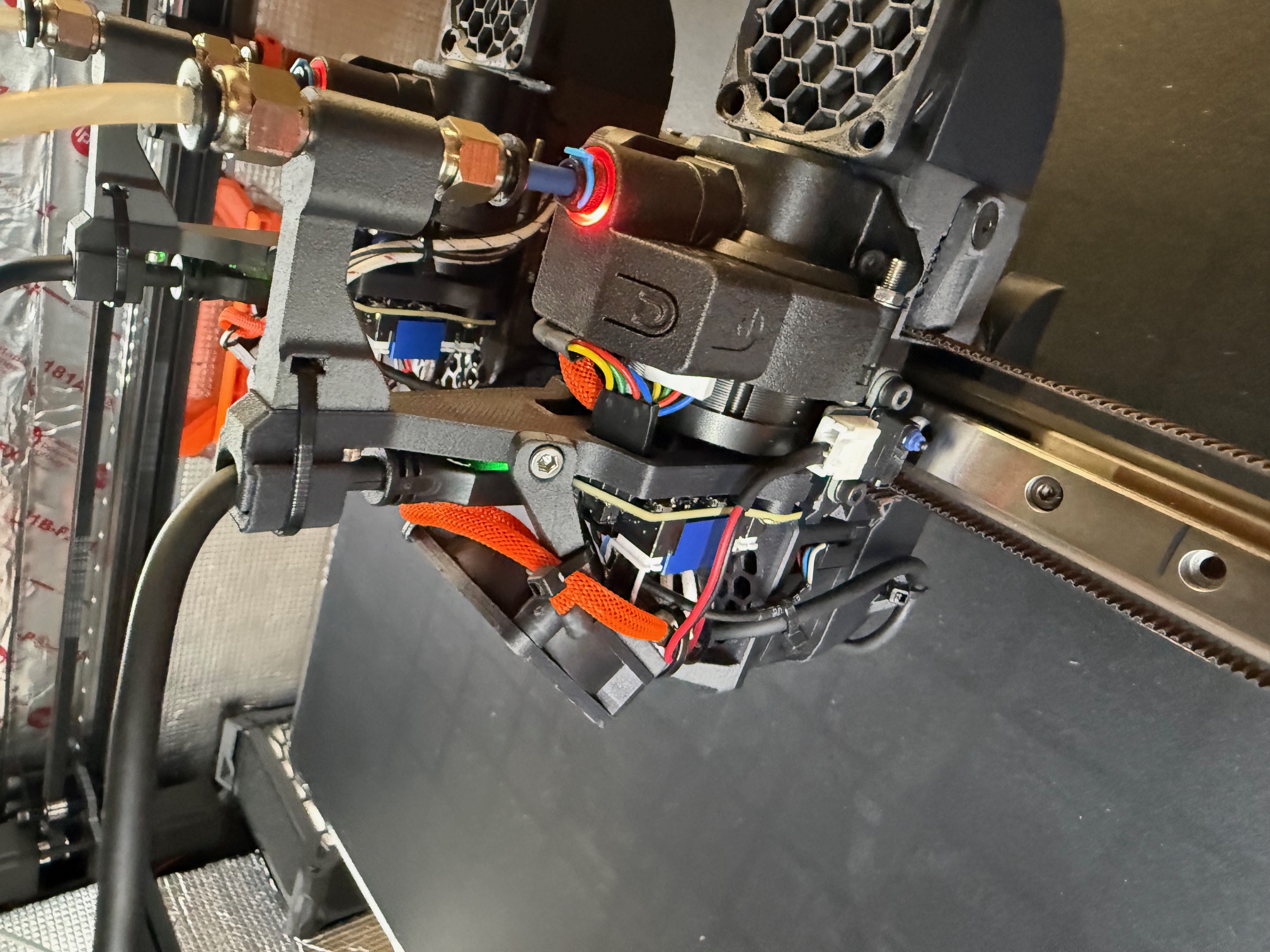

1/2/25 - Đã thêm RevC của mount, bổ sung coupler bowden tube ren M6 đôi vào phần dẫn ống bowden 4mm để dùng với infinity flow spool joiner. Mình nhận thấy với Orbiter filament sensor, dùng ống bowden ID 2mm ngay trước sensor sẽ tránh kẹt sợi (nhưng vẫn kích hoạt sensor). Việc này đã làm mình bị vài lần in hư. Tuy nhiên nếu chạy ống ID 2mm ra tận ngoài máy in thì quá bí, nên mình nối nó với ống dẫn sợi ID 3mm. Mount có ramp tối ưu để chuyển từ ID 3mm sang ID 2mm mà không vướng đầu sợi. Cắt đoạn ống bowden ID 2mm (màu xanh trong ảnh) sao cho khi cắm hết và lắp vào, cảm biến kẹt sợi (filament jam sensor) được đẩy lên đúng vị trí tự nhiên của nó.

In layer height 0.15mm. Nozzle 0.4mm, vật liệu PCCF hoặc PC-ASA. Dùng mũi khoan để nới lỗ giữa của ống dẫn sợi lên 2mm hoặc đúng theo ID thực tế của loại Bowden tube bạn đang dùng.
