Combination Safe (Két sắt khóa số) - Bản remix

Đây là một bản remix của Combination Safe của ChuTec_Engineering_Solutions (https://www.thingiverse.com/thing:1939676).

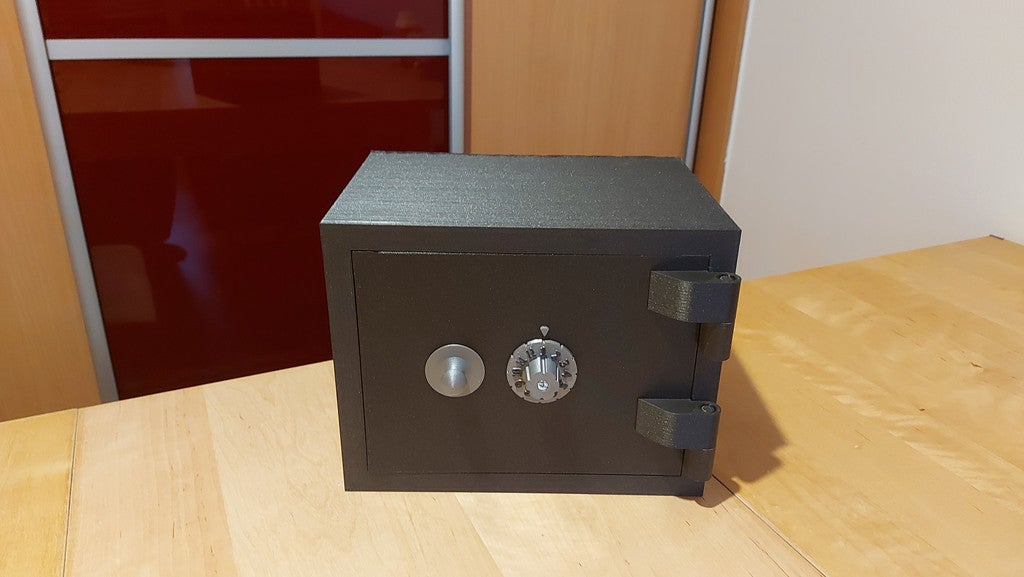

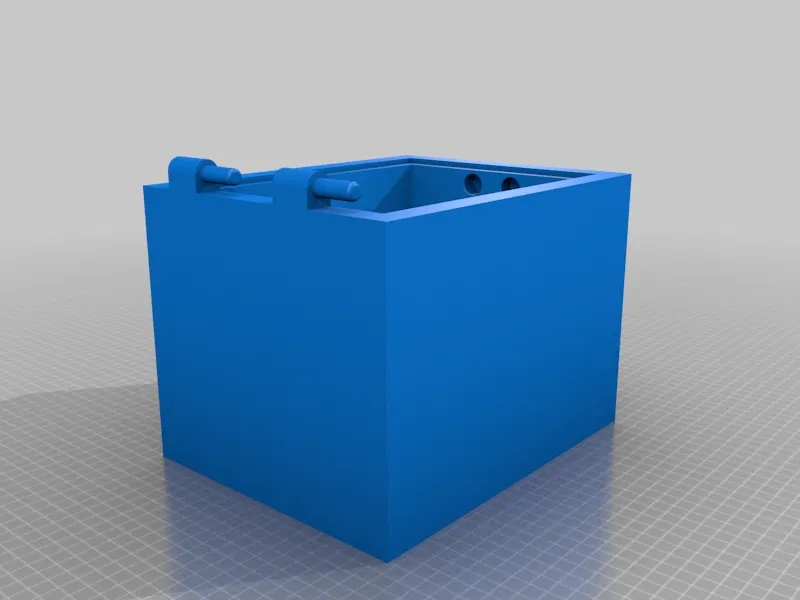

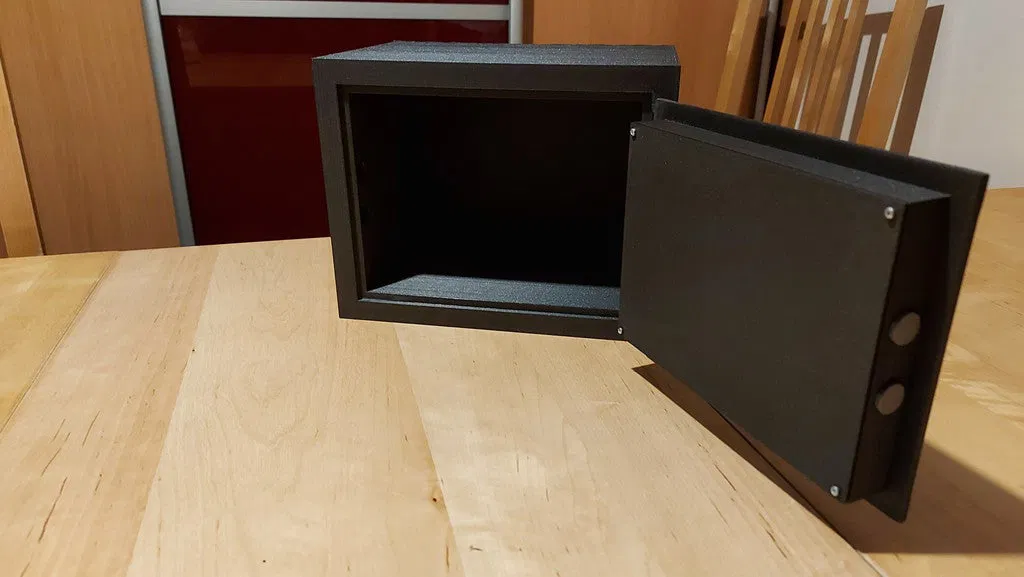

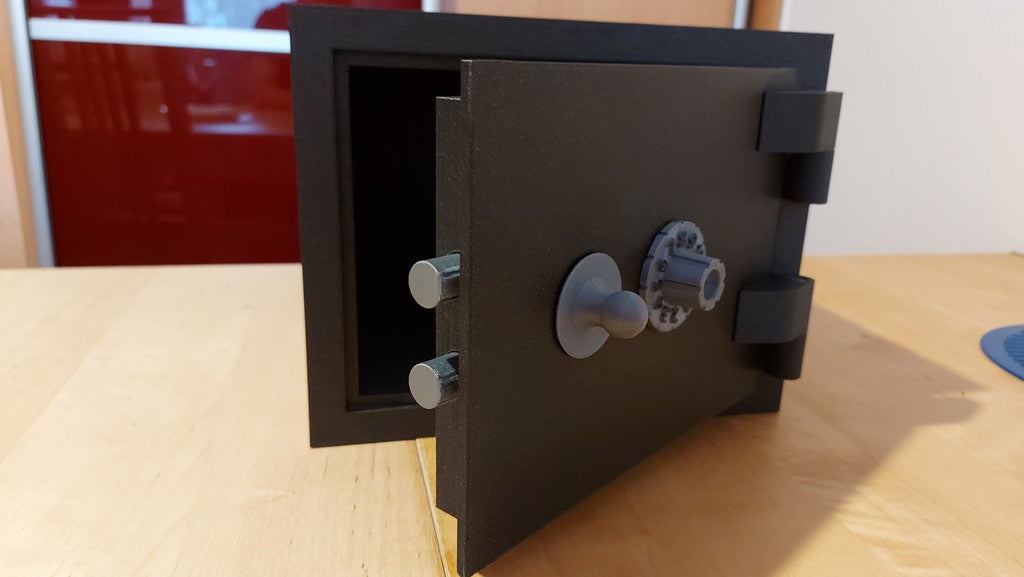

Mình thích ý tưởng ổ khóa số (combination lock). Nhưng cái hộp nguyên bản nhìn giống đồ chơi quá, đơn giản quá. Nên mình tự làm lại model két sắt của riêng mình (dựa theo loại thật) và dùng lại cơ chế combination lock.
Tất cả các part từ model gốc đều được chỉnh sửa nhẹ. Các part trước đó bị lỏng, không thể lắp khít và fine tune. Ngoài một vài con ốc nhỏ thì không cần thêm phụ kiện nào khác, tất cả đều in được.

Cảnh báo: Cái két này sẽ “ăn” gần như nguyên cả cuộn filament. Với số tiền đó chắc bạn mua được cái két kim loại rồi. Nên xem đây là in cho vui thôi.

Bạn sẽ cần máy in có khổ in 240x190x190mm (Prusa MK2/3) là ổn.

Print Settings

Printer Brand:

Prusa

Printer:

Mk2.5s

Rafts:

No

Supports:

Yes

Resolution:

0.2mm

Infill:

5%

Filament:

Prusament PLA Galaxy Black

Notes:

Mình in phần box với 5% infill, nhưng với phần đáy và phần nắp trên thì nên dùng 20% infill, vì máy in sẽ khó bridge qua các “lỗ” infill lớn khi bắt đầu in các lớp solid. Bạn có nguy cơ bị warping và hư bản in. Vì vậy với PrusaSlicer hãy dùng variable height cho infill.
Các part nhỏ của cơ cấu mã khóa và các vòng (rings) thường in ở 0.1mm, còn lại in layer height 0.2mm.

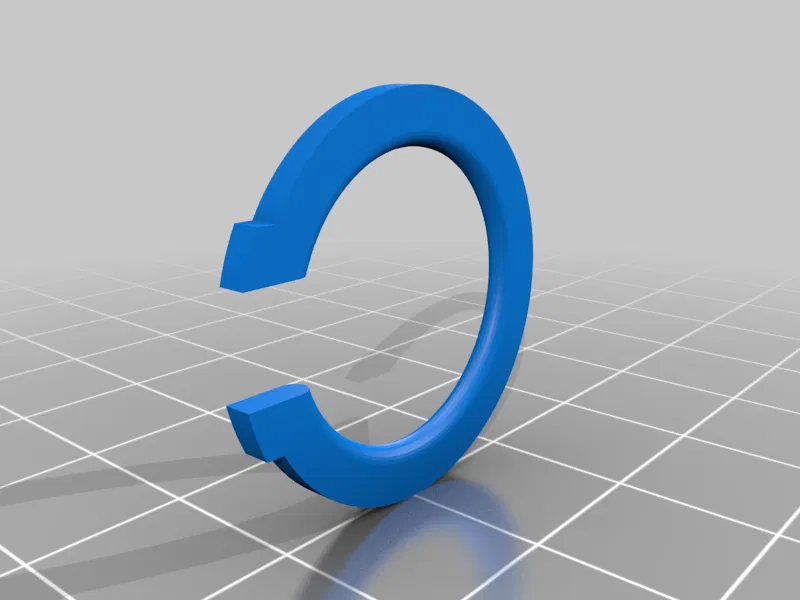

O-rings mình in bằng PETG (để mềm/dẻo hơn chút).

Supports đa phần không cần, nhưng vẫn có vài chi tiết trên thân chính và cửa cần (phần bản lề trên thân chắc chắn cần).

Mỗi part bạn in 1 cái, trừ các part sau:
IK - 3x
OR - 3x
IKP - 2x
IKPS - 2x

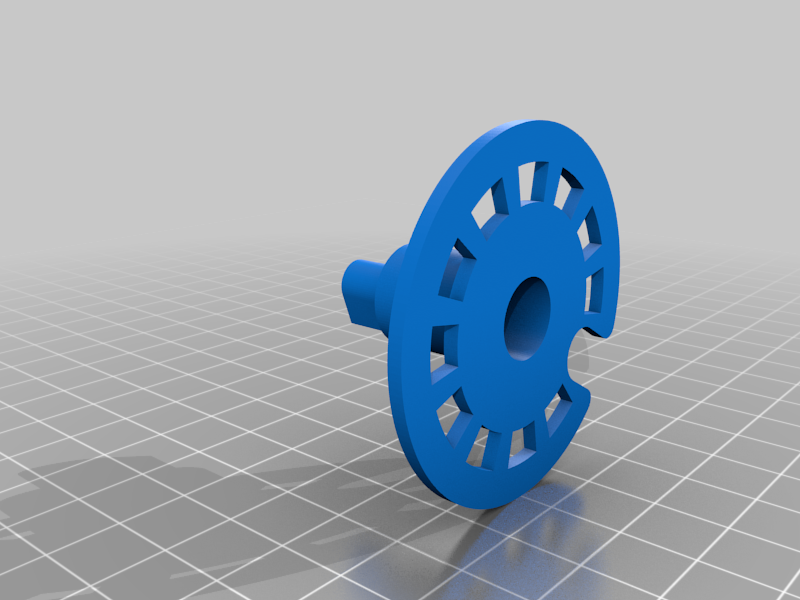

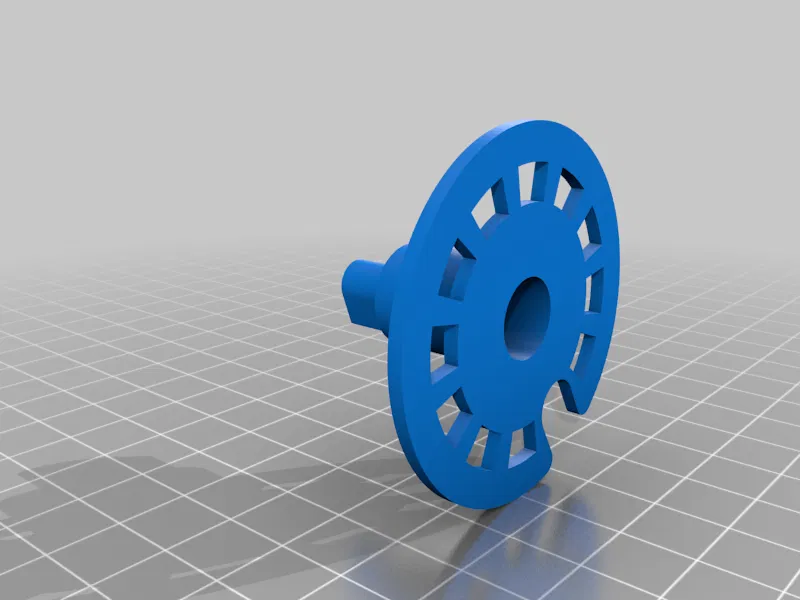

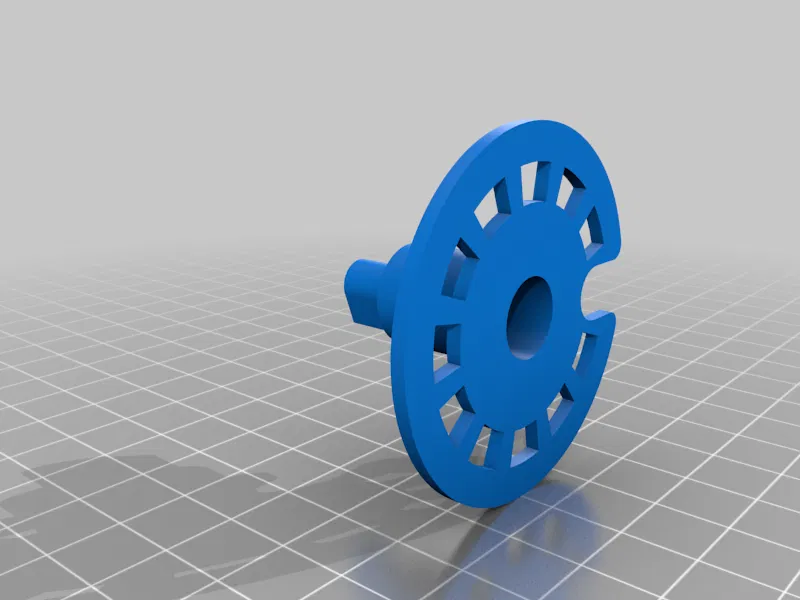

Part KC-x là part đặc biệt, nó quyết định con số thứ tư của mã số. X là số cuối của combination. Muốn số cuối khác thì phải in part khác.

Post-Printing

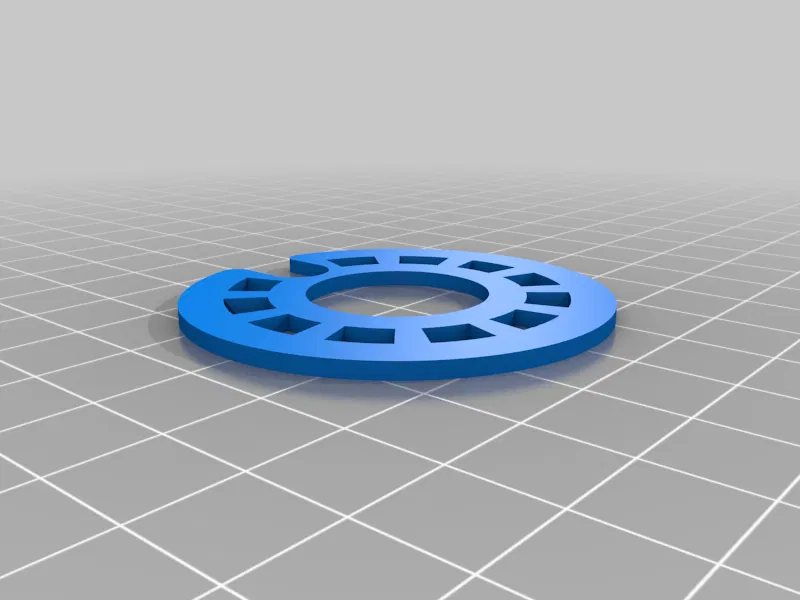

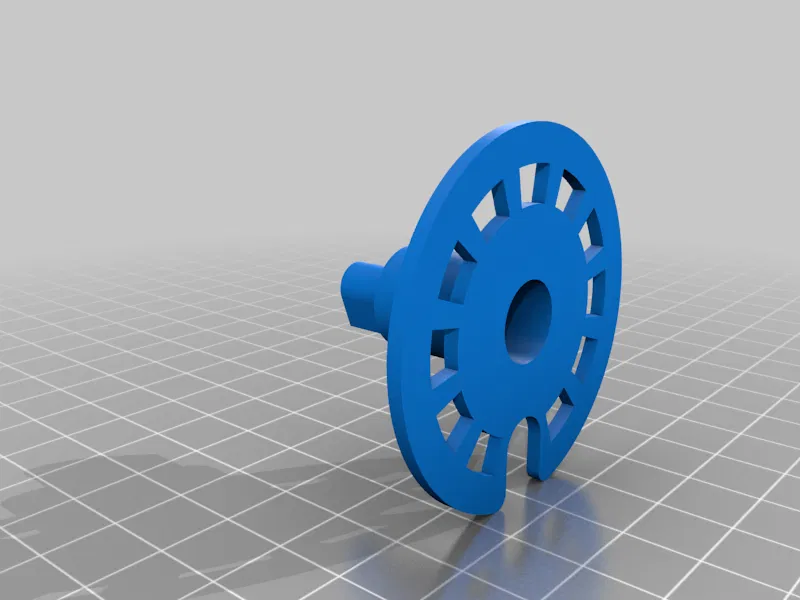

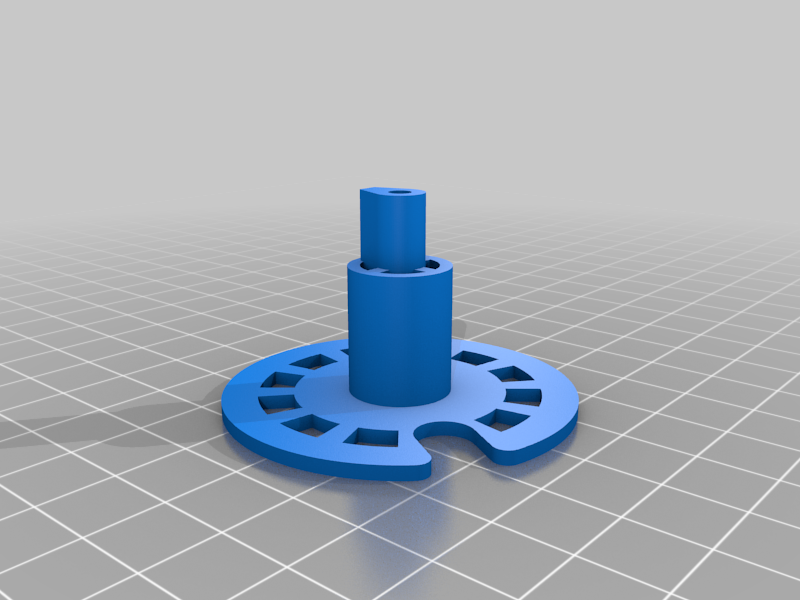

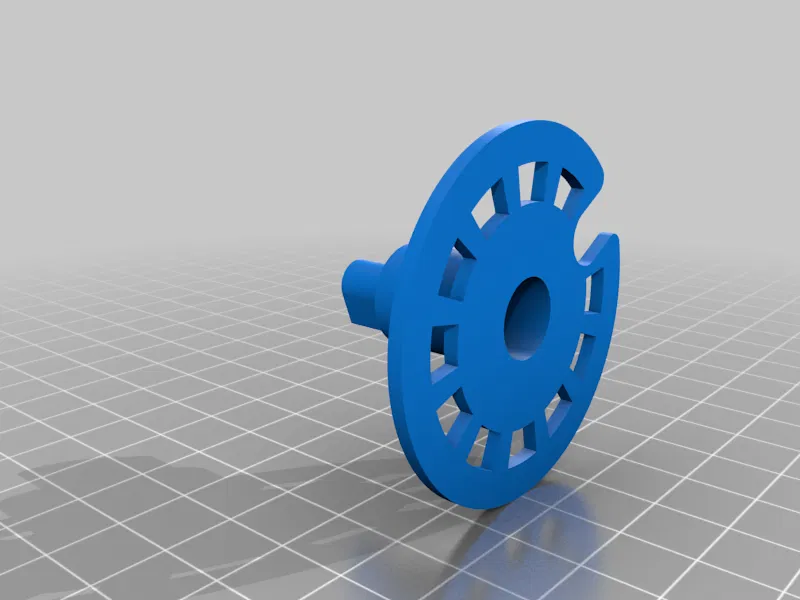

Chà nhám các coding rings trước cho mịn và bôi mỡ (grease) trước khi lắp vào holder.

Nếu bạn muốn tự đặt “mã may mắn” của riêng mình thì… chúc hên. Việc set các pin để tạo combination riêng cực kỳ mệt. Bạn có thể đọc phần thảo luận của model gốc. Cuối cùng mình set vài pin, xoay coder để nhìn xem combination nào tương ứng với các pin đó rồi ghi nhớ lại.

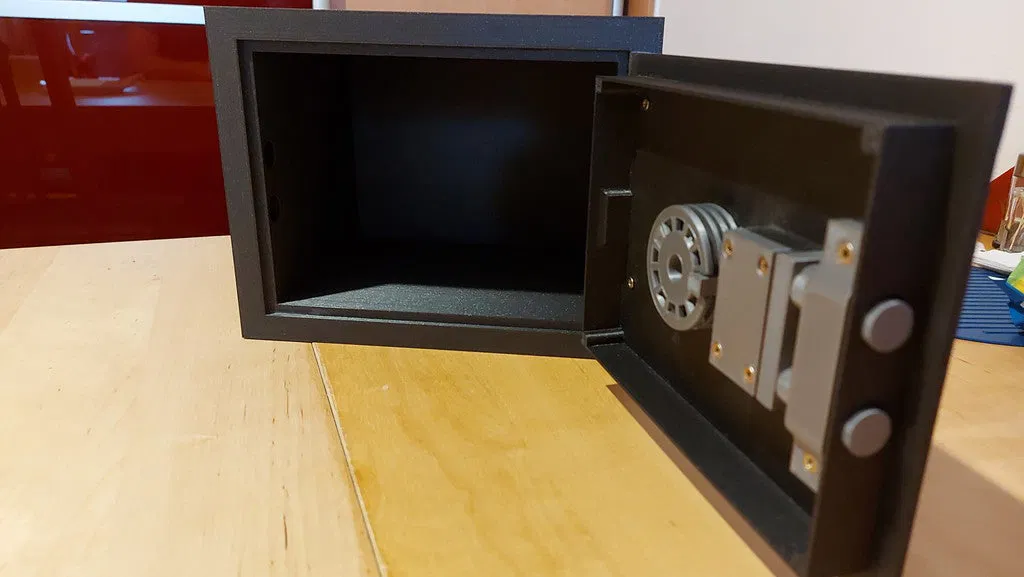

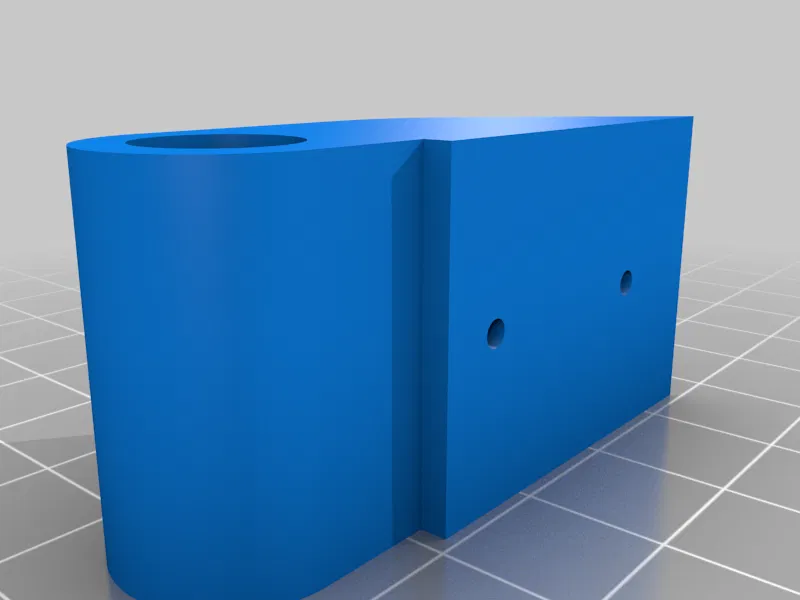

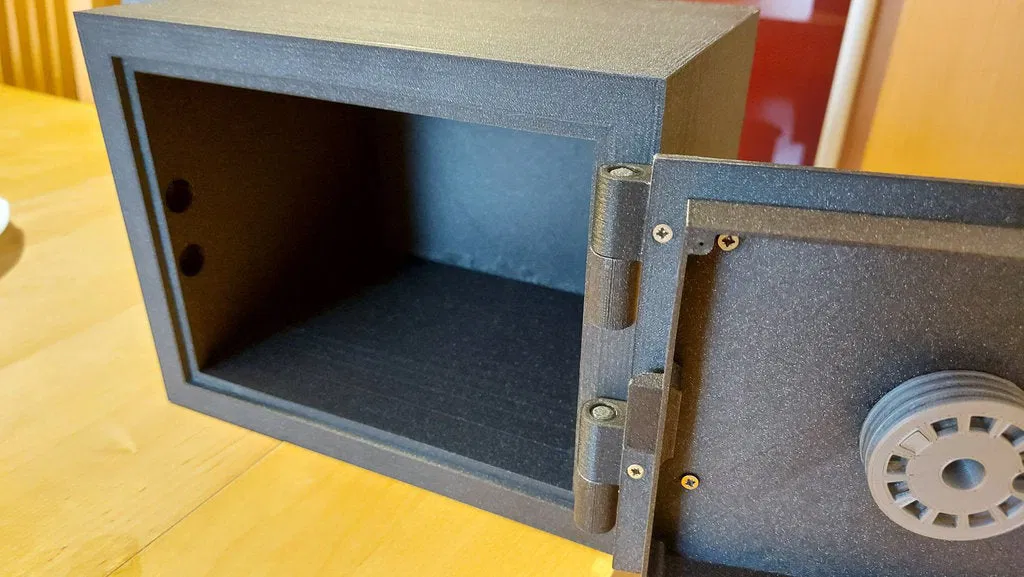

Mình dùng ốc để bắt bản lề vào cửa; in liền một khối sẽ khó, và mình cũng không tin keo ở chỗ này (mình dùng powder coated bed cho đẹp hơn nên bề mặt không phẳng tuyệt đối). Bản lề hơi lỏng, khi mở bạn có thể nhấc nguyên cánh cửa ra. Khi đóng lại thì cửa được giữ bởi cơ cấu khóa, lúc đó bản lề không phải là thứ quyết định việc cửa có bị bung hay không.

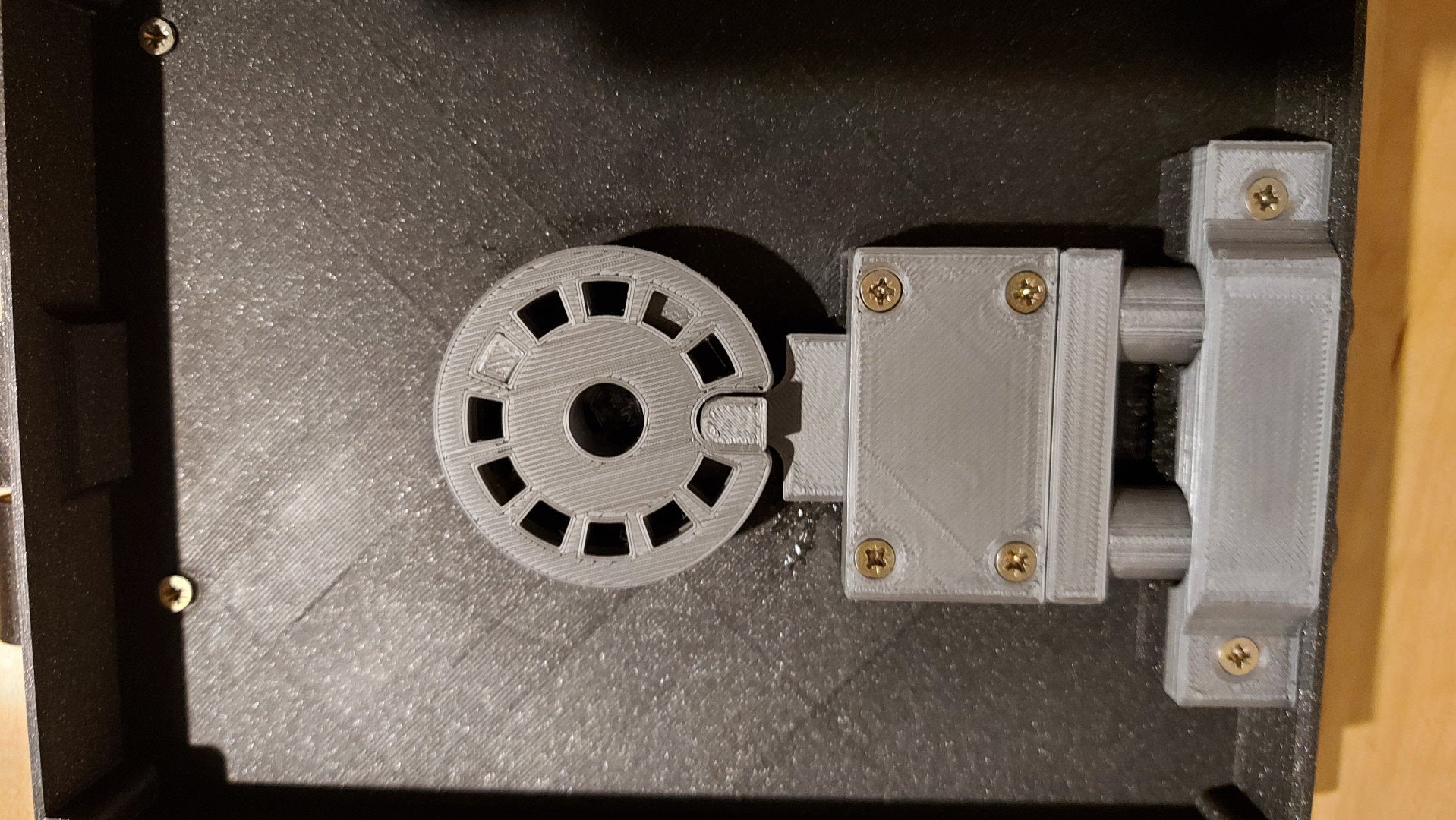

Cơ cấu mã (coding mechanism) phải khá chính xác: không được lỏng, nhưng cũng không được cứng đến mức làm kẹt chuyển động. Mình mất cả ngày để canh chỉnh kích thước. Nhưng máy in hay filament khác có thể vẫn cần chỉnh lại.

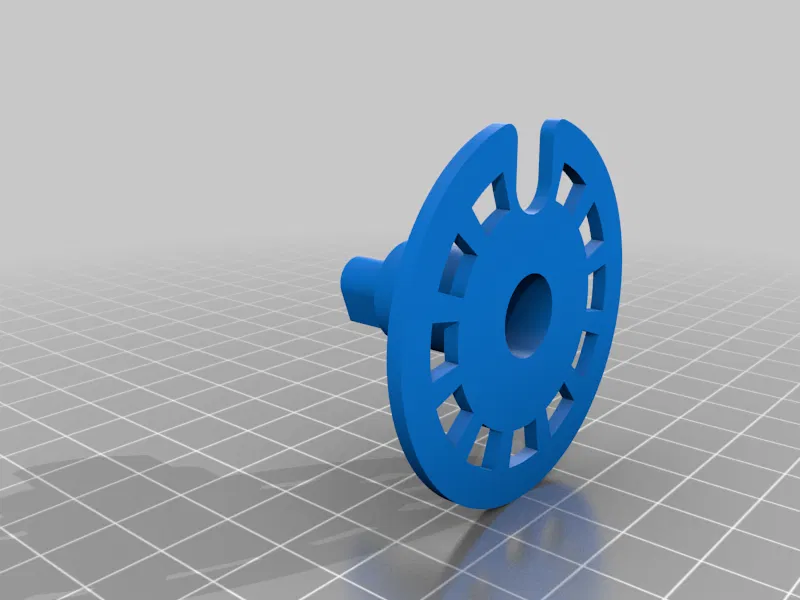

Hãy xem video YouTube của model gốc về cách lắp cơ cấu mã. Ổ này hoạt động bằng cách xoay bánh mã (coding wheel) luân phiên trái/phải cho tới khi tới đúng số. Với số thứ nhất bạn cần xoay qua số đó 4 vòng, số thứ hai 3 vòng, số thứ ba 2 vòng, và số cuối chỉ 1 vòng. Tùy bạn bắt đầu xoay trái hay phải mà tổ hợp để mở sẽ khác, nên hãy làm đúng một kiểu từ đầu tới cuối. Mình chọn bắt đầu theo hướng phải ;-)
