Hệ Mask Swirl & Front Aperture gắn nam châm (WIP) cho Helios 44-2

Dự án này là một hệ kẹp trước (front clamp) dùng nam châm, không phá hủy (non-destructive) cho Helios 44-2, thiết kế để giữ các tấm khẩu độ gắn trước (front aperture plates) và các mask swirl / bokeh có thể thay đổi.
Tất cả chi tiết đều 3D print được và hệ này không cần chỉnh sửa vĩnh viễn lên ống kính.

Thiết kế dùng nam châm neodymium gắn âm (embedded) để cho phép gắn “snap-on” nhanh, lặp lại chính xác với nhiều tấm quang học khác nhau, đồng thời giữ canh thẳng (alignment) ổn định.

Hệ gồm 2 nhóm linh kiện chính:

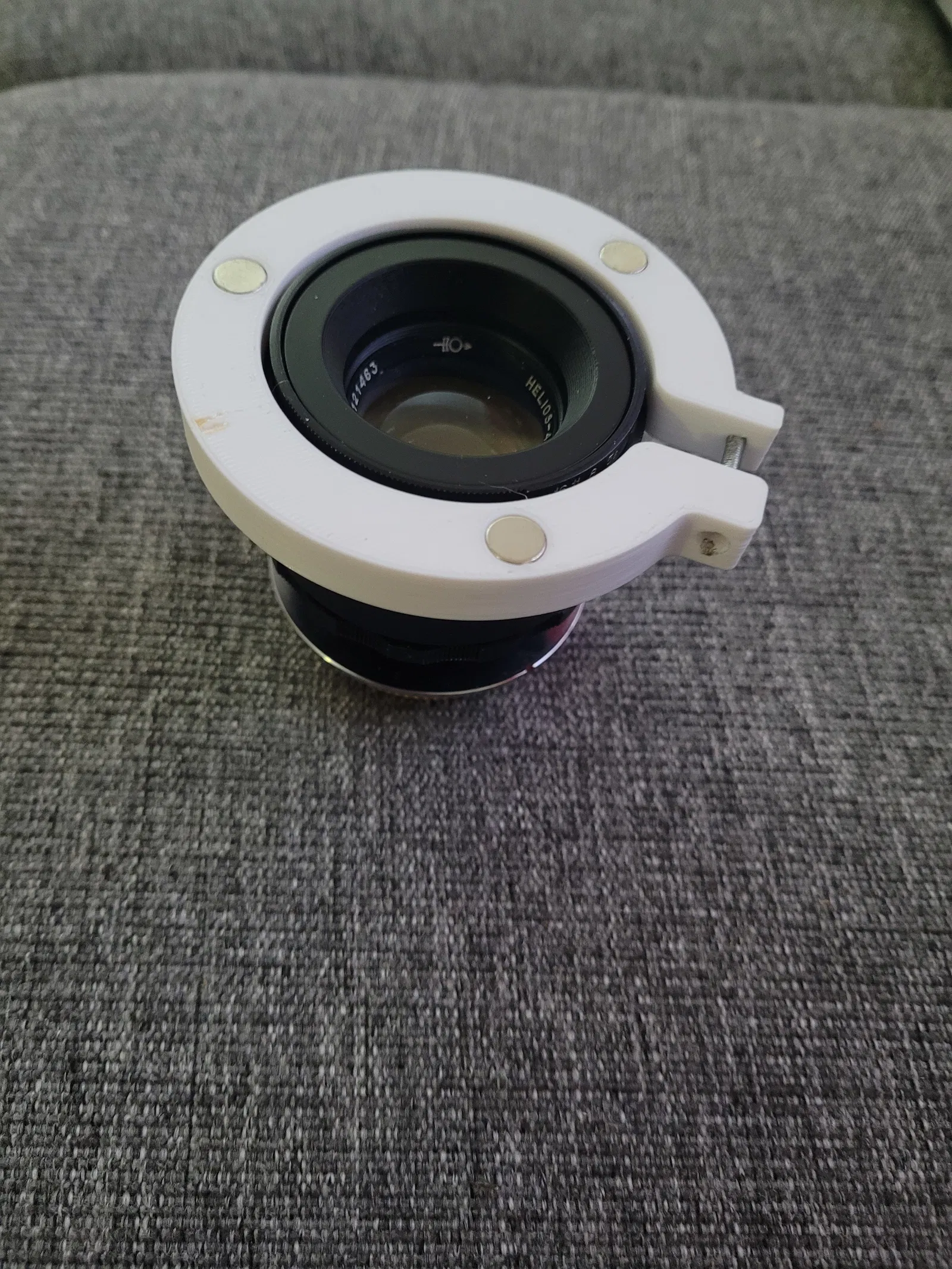

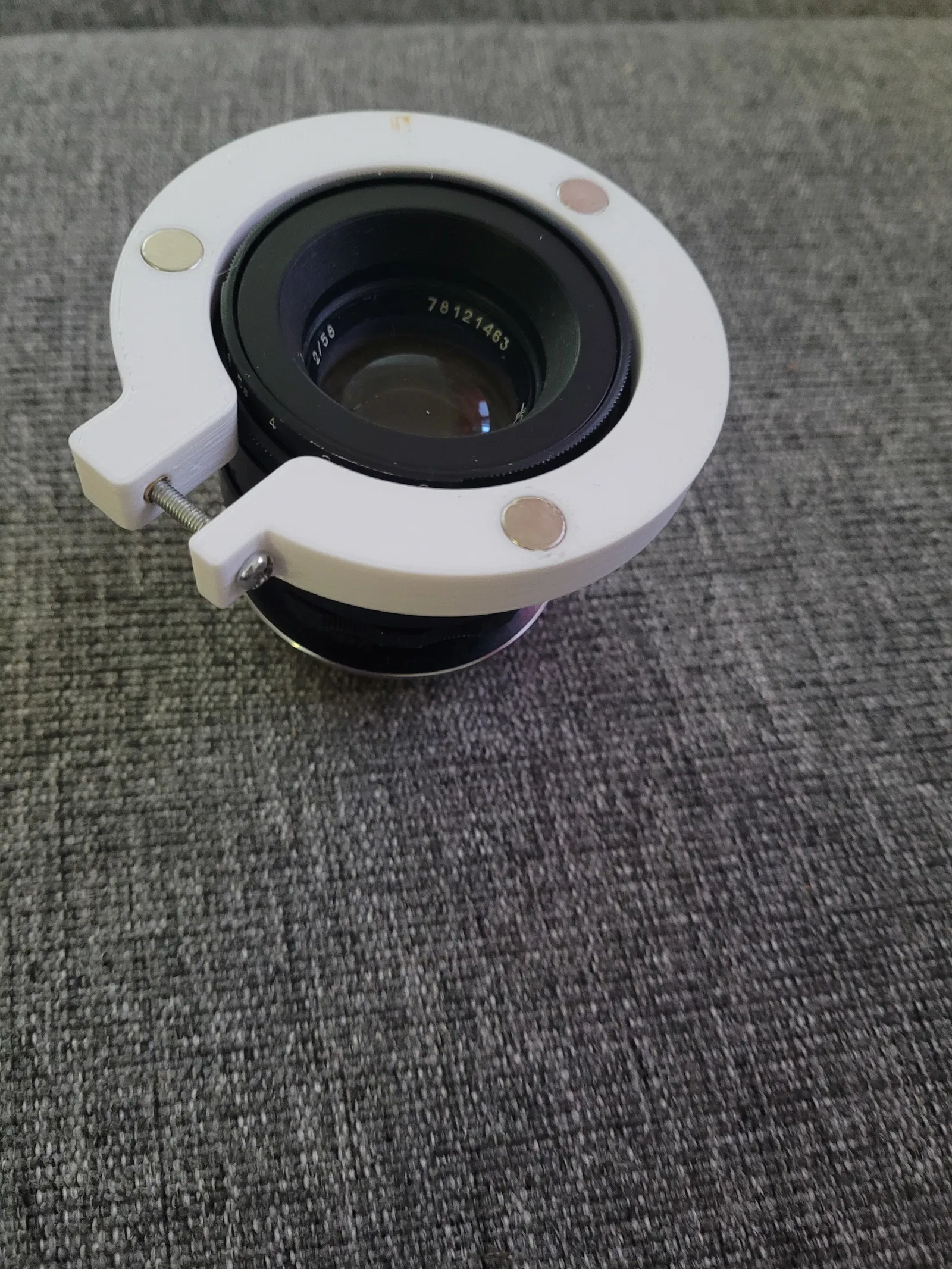

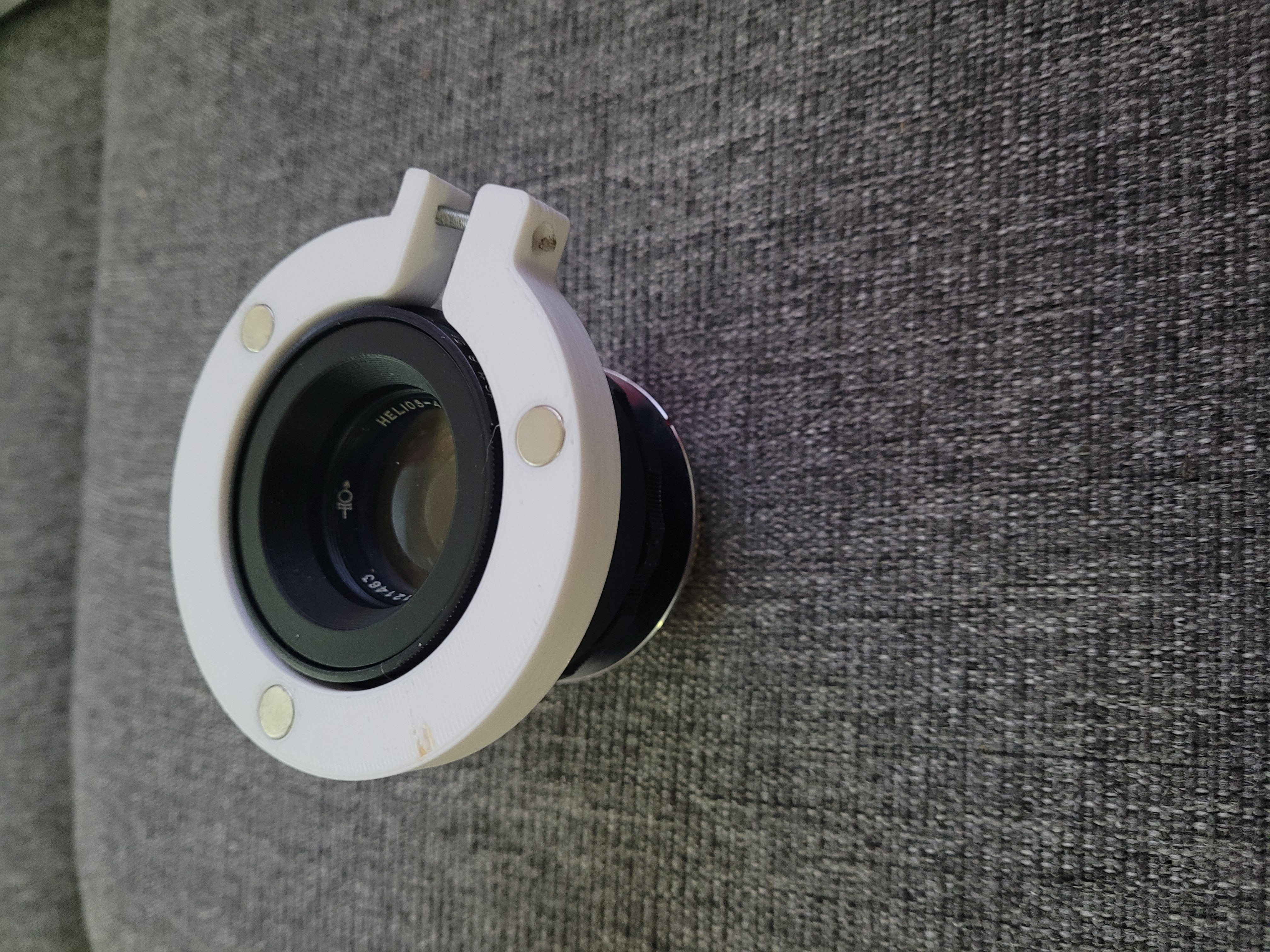

Vòng kẹp ống kính dùng nam châm (Magnetic Lens Clamp Ring)

Đây là vòng kẹp chính gắn lên mặt trước của ống kính và tạo giao diện nam châm.

• Kẹp quanh phần đầu ống kính bằng vít siết

• Có hốc gắn nam châm để gắn các tấm quang học

• Không làm trầy (non-marring) và có thể tháo ra trả nguyên trạng hoàn toàn

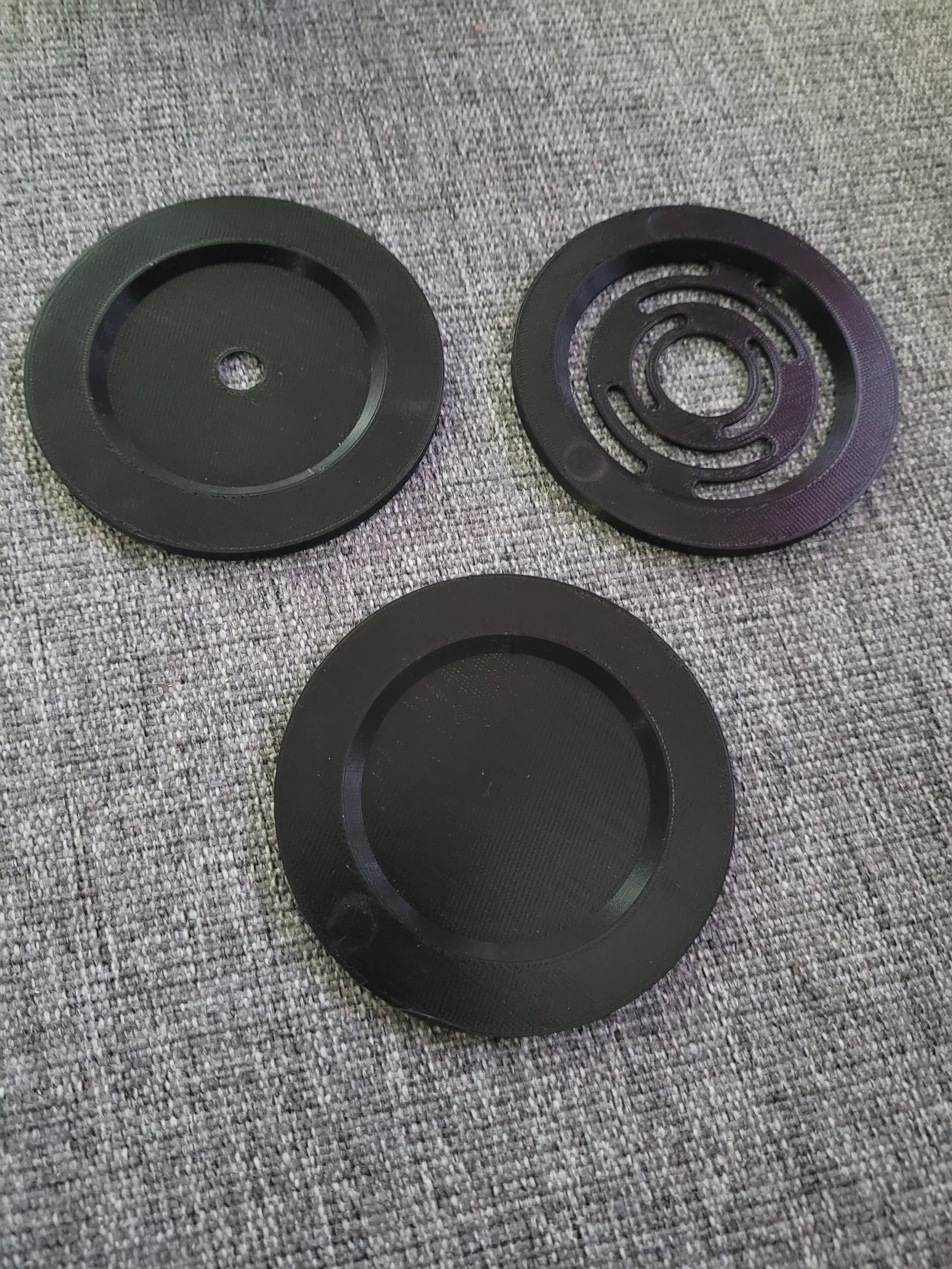

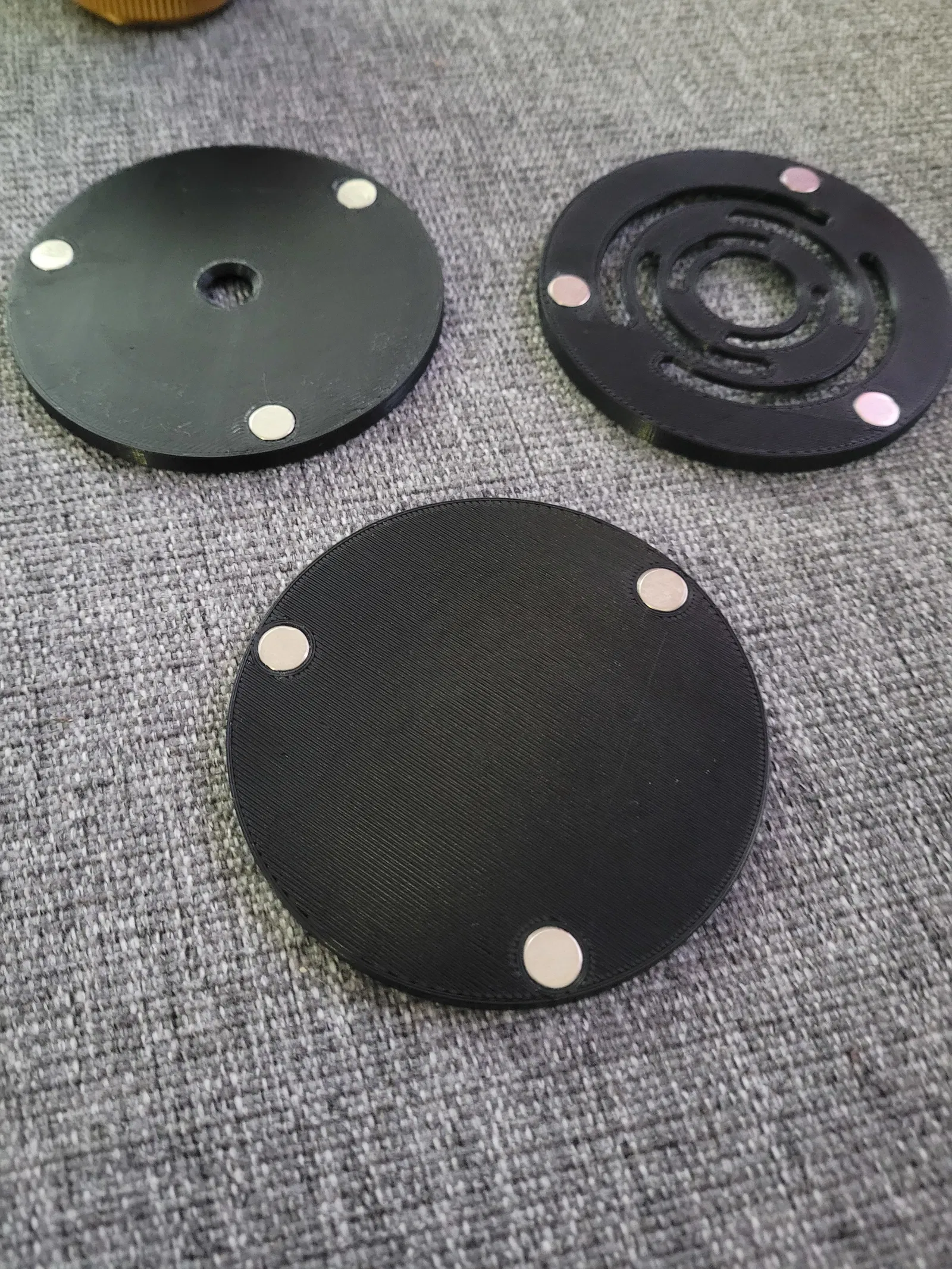

Các tấm quang học gắn nam châm (Magnetic Optical Plates)

Các tấm dạng “snap-on” thay đổi được, gắn bằng nam châm lên vòng kẹp.

Ví dụ:

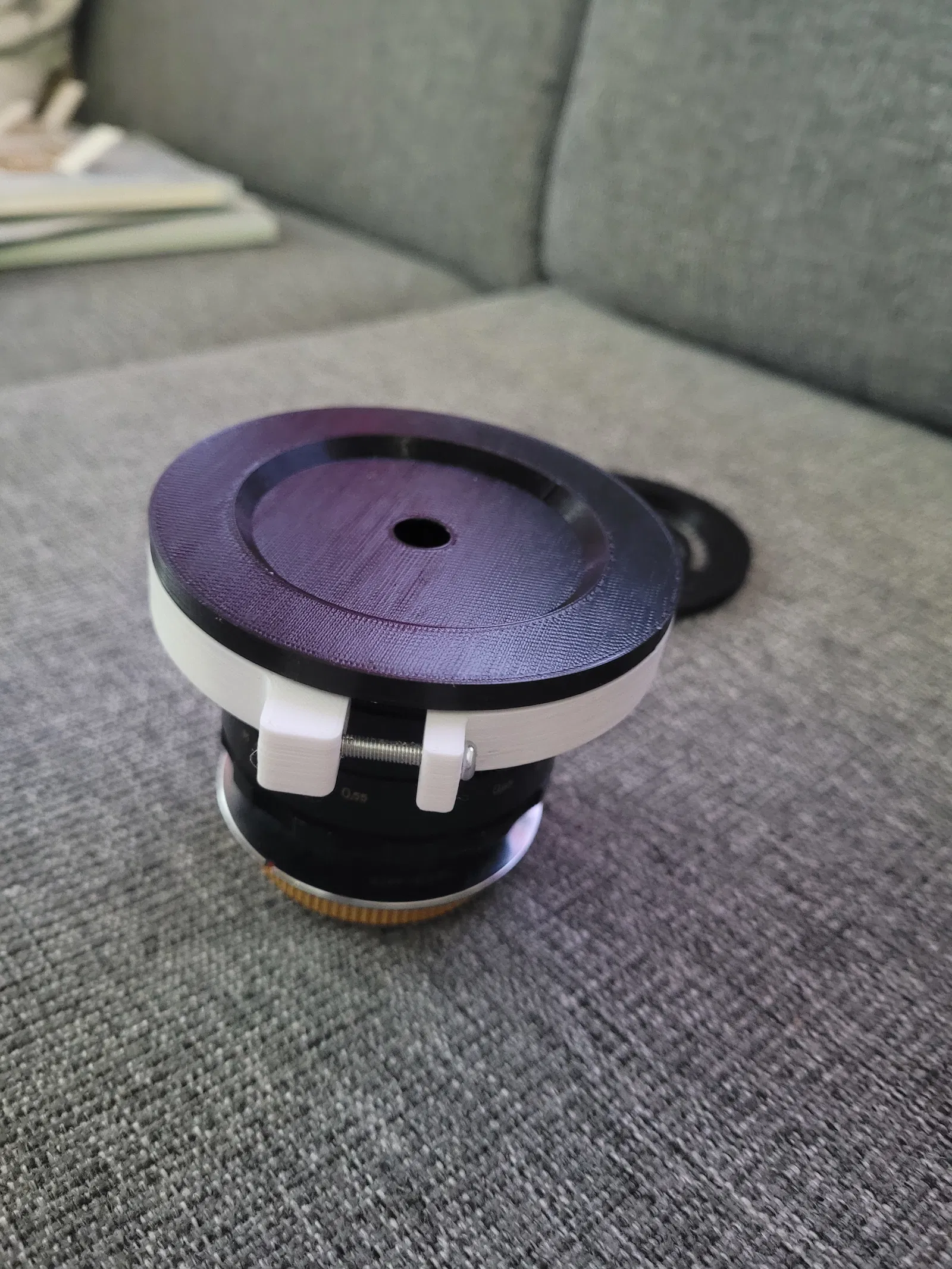

• Tấm khẩu độ gắn trước cố định

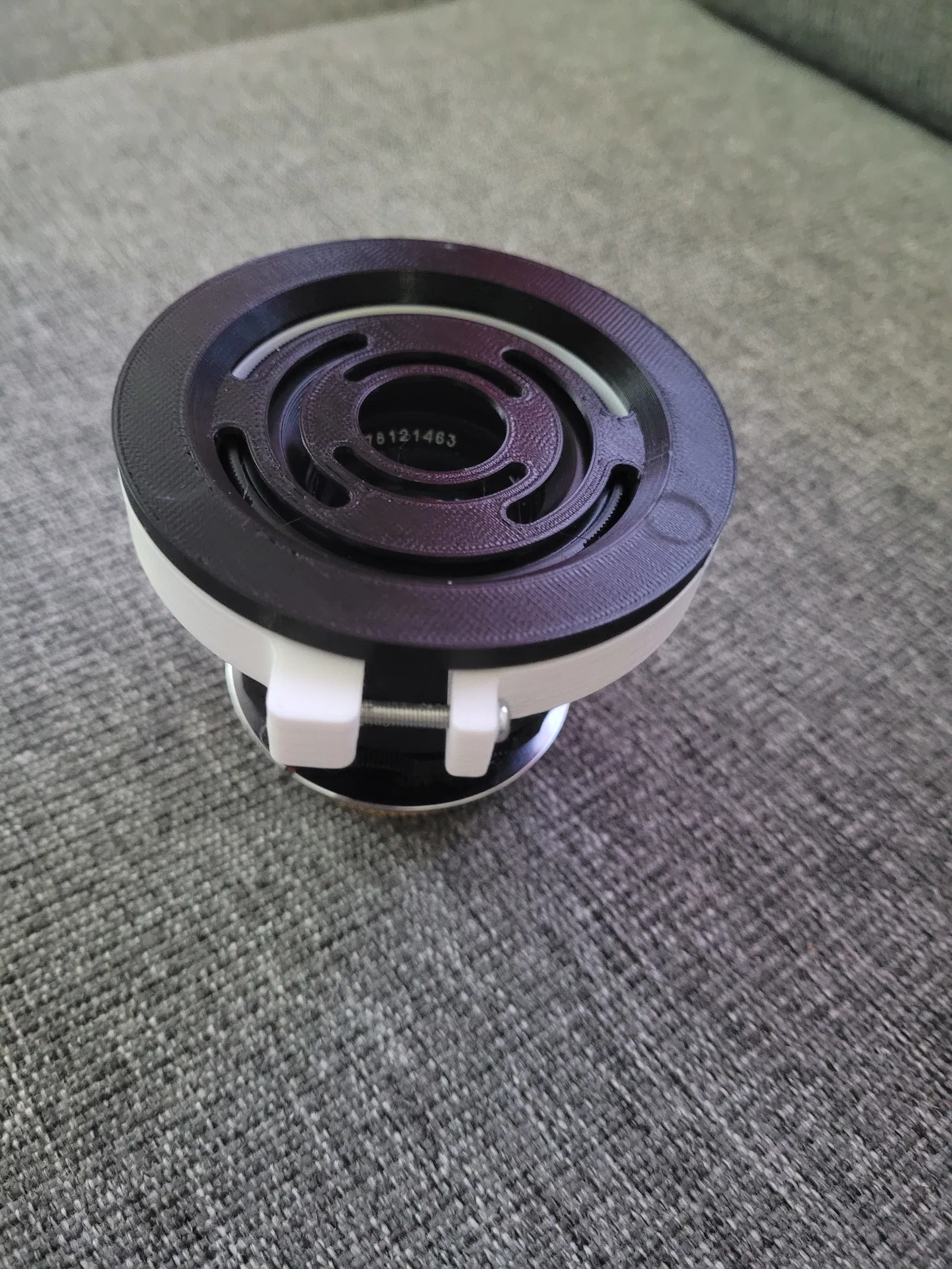

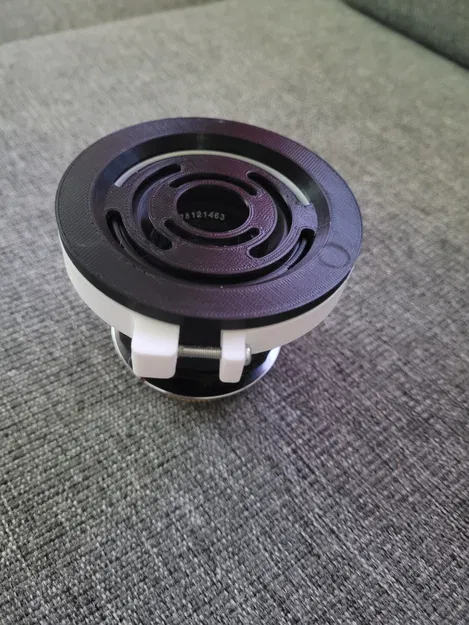

• Mask tăng hiệu ứng swirl / bokeh

• Mask “pupil” thử nghiệm

Mỗi tấm dùng nam châm tương ứng để đảm bảo canh đúng vị trí và “snap fit” chắc chắn.

Cho vòng kẹp ống kính dùng nam châm (Magnetic Lens Clamp Ring)

• 3 × Nam châm neodymium

  • Đường kính Ø8 mm

  • Dày 1.7 mm

• 1 × Insert ren cấy nhiệt (heat-set threaded insert)

  • Dành cho vít M3

• 1 × Bu lông M3

  • Chiều dài: đủ để đi từ tai kẹp mỏng vào insert ren ở phần thân kẹp dày hơn

• Keo CA (cyanoacrylate / super glue)

Ghi chú lắp ráp

• Dán mỗi nam châm vào đúng rãnh của nó bằng một giọt nhỏ keo CA

• Cực nam châm phải để ý kỹ

  • Cả 3 viên nam châm phải cùng một chiều

  • Ướm thử với nam châm trên tấm trước khi dán

• Cấy insert nhiệt theo khuyến nghị nhiệt độ từ nhà sản xuất filament

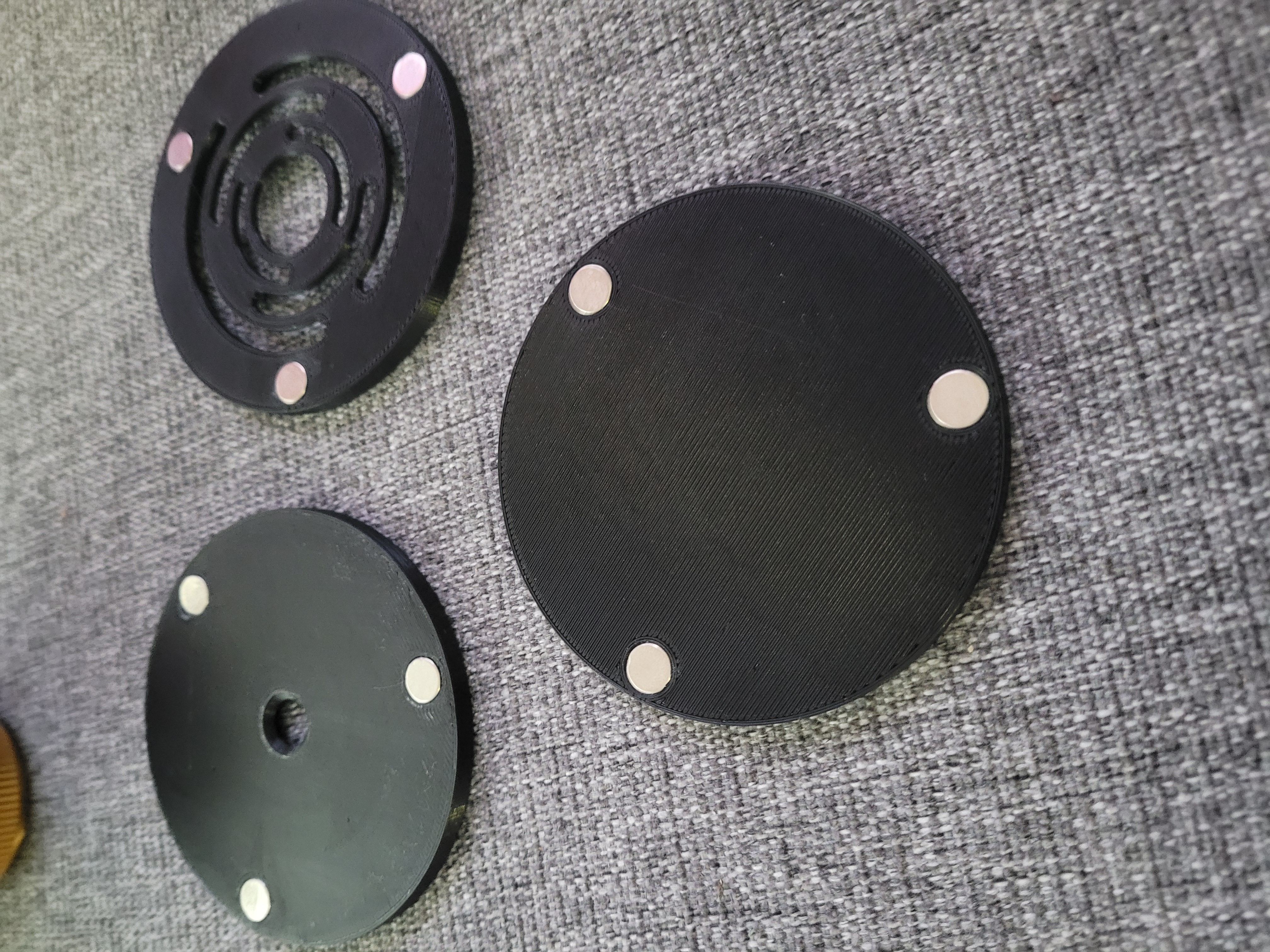

Cho mỗi tấm quang học gắn nam châm (Magnetic Optical Plate)

• 3 × Nam châm neodymium

  • Đường kính Ø8 mm

  • Dày 1.7 mm

• Keo CA (cyanoacrylate / super glue)

Ghi chú lắp ráp

• Dán nam châm vào tấm bằng một giọt nhỏ keo CA cho mỗi viên

• Cực nam châm là yếu tố sống còn

  • Đảm bảo nam châm trên tấm sẽ hút (không đẩy) với nam châm trên vòng kẹp

  • Ướm khô (dry-fit) và đánh dấu hướng trước khi dán

Khuyến nghị

Vòng kẹp Magnetic Lens Clamp Ring nên in bằng vật liệu hơi dẻo để kẹp an toàn mà không gây áp lực lên ống kính:

• PETG (khuyến nghị)

• ABS

• Nylon

Không khuyến nghị

Tránh filament quá cứng hoặc giòn cho vòng kẹp:

• PLA

• Filament pha sợi carbon (carbon fiber–filled)

• Filament pha sợi thủy tinh (glass fiber–filled)

Các vật liệu này quá cứng và có thể:

• nứt khi siết kẹp

• kẹp không đều

• tăng nguy cơ làm trầy xước/ảnh hưởng thẩm mỹ ống kính

Các tấm quang học có thể in bằng vật liệu cứng hơn nếu muốn, nhưng khuyến nghị dùng filament đen mờ (matte black) để giảm phản xạ nội bộ.

Ghi chú & Mẹo

• Tô đen các bề mặt bên trong (bằng bút lông hoặc sơn mờ) có thể giảm phản xạ thêm

• Luôn kiểm tra hướng nam châm trước khi dán

• Hệ này sinh ra để thử nghiệm, bạn cứ thoải mái tự thiết kế plate của riêng mình dựa trên cùng giao diện nam châm
