Core One Pokročilá filtrace / Core One Advanced Filtration

Mẫu này được tạo ra để thay filter của bộ Advanced Filtration dễ hơn, không cần dùng dụng cụ. Mình cũng dùng nó như một “bệ” để gắn Raspberry Pi 4B và bộ nguồn của nó. Phần housing được thiết kế để tạo một khoảng hở giữa filter, tấm lưng máy in và blower, giúp tận dụng hiệu quả toàn bộ diện tích bề mặt của filter.

Cài đặt in

Vật liệu khuyến nghị: Prusament PC blend CF; riêng phần khuôn (template) làm gioăng thì dùng filament rẻ nào cũng được (PLA, PETG).
Chiều cao lớp: 0,2 mm
Không cần supports.
Cài đặt in chi tiết xem trong file 3mf.

Vật tư lắp ráp

Đai ốc M3 để nối blower housing với filter housing: 1 cái
Đai ốc tự hãm M3 để cố định trục khóa và phần đối ứng: 2 cái
Ốc lục giác chìm M3 x 8 mm để nối blower housing với filter housing: 1 cái
Ốc Torx đầu dù (button head) M3 x 8 mm để bắt cụm filtration vào tấm lưng máy in: 4 cái
Ốc lục giác chìm M3 x 14 mm để nối blower housing với filter housing: 3 cái
Ốc lục giác chìm M3 x 30 mm làm trục bản lề của giá đỡ filtration: 2 cái
Ốc lục giác chìm M3 x 40 mm làm trục và phần đối ứng của khóa: 2 cái
Ốc đầu dù M5 x 12 mm để bắt blower và (tuỳ chọn) nắp che của nó: 3 cái
Mút xốp (foam) dày 2 mm, kích thước khoảng 17 x 17 cm để làm kín miệng hút blower

Mô tả

Mẫu này được tạo ra để thay filter của bộ Advanced Filtration dễ hơn mà không cần dùng dụng cụ. Mình cũng dùng nó như một “bệ” để gắn Raspberry Pi 4B và bộ nguồn của nó. Housing được thiết kế để tạo khoảng hở giữa filter, tấm lưng máy in và blower nhằm tận dụng hiệu quả toàn bộ diện tích bề mặt của filter.

Thiết lập in

Vật liệu khuyến nghị: Prusament PC blend CF; riêng phần khuôn (template) làm gioăng thì dùng filament rẻ nào cũng được (PLA, PETG).
Chiều cao lớp: 0,2 mm
Không cần supports.
Thiết lập in chi tiết xem file 3mf.

BOM

Đai ốc lục giác M3 để nối blower housing với filter housing: 1 cái
Đai ốc tự hãm M3 để cố định trục khóa và phần đối ứng: 2 cái
Ốc lục giác chìm M3 x 8 mm để nối blower housing với filter housing: 1 cái
Ốc Torx đầu dù (button head) M3 x 8 mm để bắt cụm filtration vào tấm lưng máy in: 4 cái
Ốc lục giác chìm M3 x 14 mm để nối blower housing với filter housing: 3 cái
Ốc lục giác chìm M3 x 30 mm làm trục bản lề của giá đỡ filter: 2 cái
Ốc lục giác chìm M3 x 40 mm làm trục và phần đối ứng của khóa: 2 cái
Ốc đầu dù M5 x 12 mm để bắt blower và (tuỳ chọn) nắp che: 3 cái
Foam dày 2 mm, cỡ khoảng 17 x 17 cm để làm kín miệng hút blower (cũng có thể dùng gioăng zin sau khi cắt bỏ các góc)

Návod k sestavení / assembly instructions

Lưu ý – trong một số ảnh có hiển thị phiên bản cũ của model, chuyện này không ảnh hưởng tới các bước lắp ráp.
Please note - some photos shows an older version of the models, this does not affect the assembly process.

1. Lắp đai ốc vào vị trí chừa sẵn trong blower housing; để kéo đai ốc vào đúng chỗ, dùng một con ốc phù hợp để siết vào.
   Insert the hex nut into the nut slot in the blower housing and use a suitable screw to tighten it.

2. Làm tương tự để lắp đai ốc tự hãm vào vị trí khoét trên filter housing.
   Insert the self-locking nut into the cutout in the filter housing in the same way.

3. Và lắp vào giá đỡ filtration.
   And into the filter holder

Mình khuyến nghị dán một vòng băng keo làm kín (sealing tape) dày 1 mm, rộng 9 mm quanh chu vi mặt dưới của giá đỡ filtration.
I recommend sticking a sealing tape 1 mm thick and 9 mm wide around the perimeter of the bottom side of the filtration holder.

4. Gắn lẫy khóa vào giá đỡ filtration bằng ốc M3 x 40 mm, nhớ canh đúng chiều của lẫy.
   Attach the latch to the filtration bracket using the m3 x 40 mm screw, taking care to ensure the latch is oriented correctly.

5. Áp blower housing và filter housing vào với nhau, chú ý đúng chiều: bản lề của filter housing phải cùng phía với cửa xả của blower.
   Place the blower and filter housings together, ensuring correct orientation - the hinge of the filter housing must be on the same side as the blower outlet.

6. Bắt hai housing lại với nhau bằng 3 con ốc M3 x 14 mm (đánh dấu màu vàng trong hình) và 1 con ốc M3 x 8 mm (đánh dấu màu đỏ).
   Attach the housings together using 3 M3 x 14 mm screws marked in yellow in the picture, and one M3 x 8 mm screw marked in red in the picture.

7. Vặn ốc M3 x 40 vào filter housing làm phần đối ứng.
   Screw the M3 x 40 screw as a counterpiece in the filter housing

8. Đặt giá đỡ filtration vào cụm housing đã lắp (cho phần bản lề khớp nhau) và cố định bằng 2 con ốc M3 x 30 mm. Đừng siết quá chặt, giá đỡ phải xoay được trơn tru.
   Place the filtration bracket against the assembled hinge housing and secure it with two M3 x 30 mm screws. Do not overtighten the screws, the bracket must rotate freely.

9. Kiểm tra toàn bộ cụm xem các chi tiết đã đúng hướng chưa.
   Check the entire assembly to make sure the individual parts are oriented correctly

10. Thử đóng cụm lại và gài bằng lẫy khóa. Khi lẫy ăn khớp phải nghe “tách” rõ.
    Try closing the assembly and securing it with the latch. There should be an audible click when the latch engages.

11. Dùng khuôn (template) gioăng để cắt foam làm gioăng miệng hút blower; hoặc dùng gioăng zin cũng được – cần cắt các góc theo khuôn.
    Use the gasket template to cut out the blower inlet gasket from the foam, or you can use the original gasket - you need to cut the corners according to the template.

12. Đặt gioăng vào blower housing, chú ý đúng chiều.
    Insert the gasket into the blower housing, ensuring correct orientation.

13. Luồn đầu connector dây blower từ phía trong ra qua lỗ trên blower housing.
    Thread the blower cable connector through the hole in the blower cover from the inside.

14. Đi dây thẳng đứng dọc theo vách của blower housing.
    Route the cable vertically along the blower housing wall

15. Đặt blower vào housing và kiểm tra xem dây có di chuyển thoải mái trong housing không; nếu bị kẹt thì lấy blower ra và chỉnh lại đường đi dây.
    Insert the blower into the housing and check if the cable moves freely in the housing, if not, remove the blower and adjust the cable routing.

16. Bắt blower bằng 3 con ốc M5 x 12 mm. Tuỳ chọn: có thể đậy nắp che blower trước khi bắt.
    Attach the blower using 3 pcs M5 x 12 mm screws. Optionally, you can cover the blower with a lid before attaching.

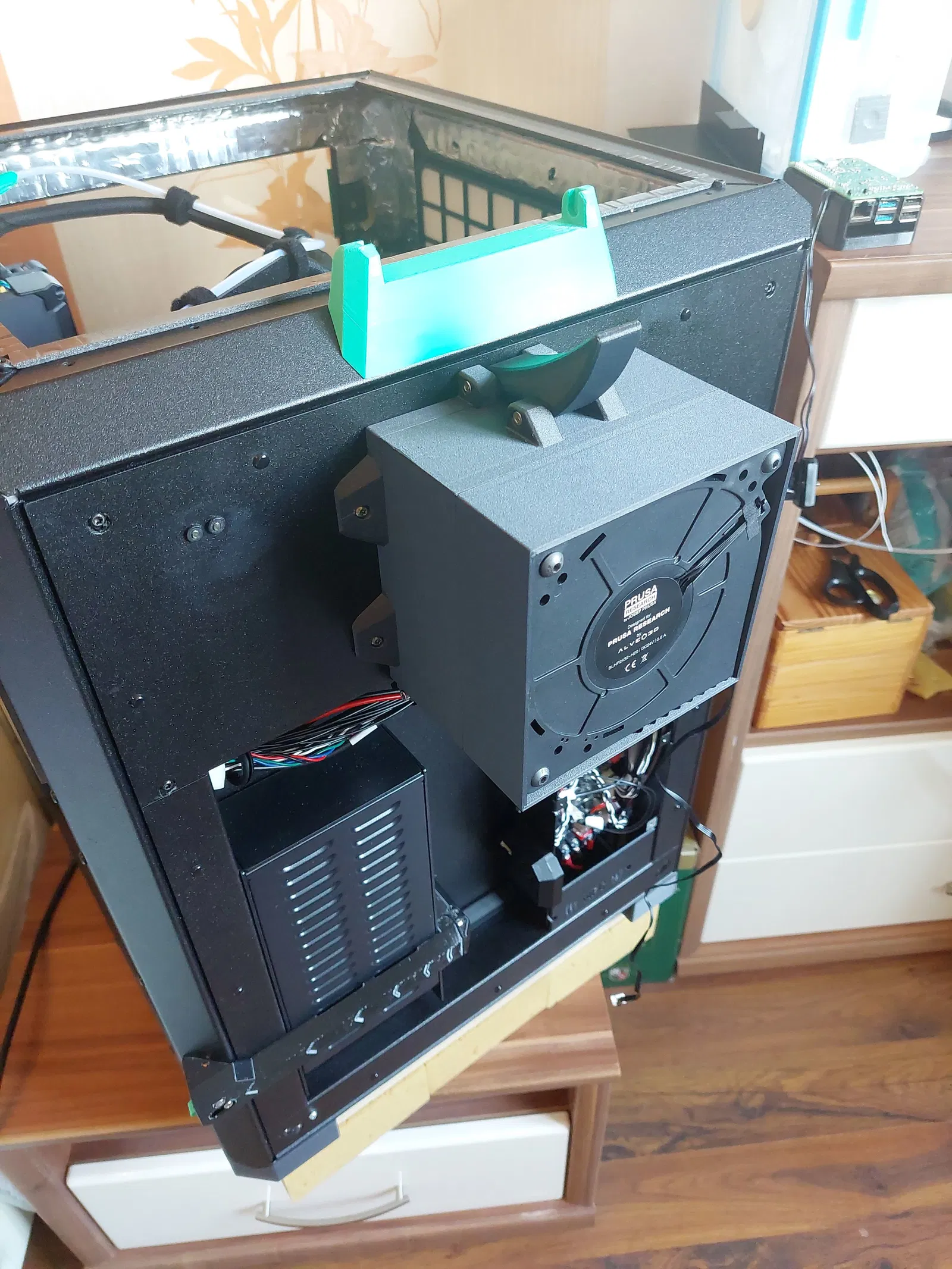

17. Bắt cả cụm vào tấm lưng máy in bằng 4 con ốc Torx M3 x 8 mm.
    Attach the assembly to the printer rear panel using 4 pcs M3 x 8 mm torx button screws

19. Đặt filter vào housing, chú ý đúng chiều các “tai” của filter.
    Insert the filter into the housing, making sure the filter tabs are oriented correctly.

20. Đóng cụm vào tấm lưng máy in và gài lại bằng lẫy khóa.
    Close the assembly and secure it with the latch.

21. Cắm dây blower vào bo mạch mở rộng (electronics expansion board) theo hướng dẫn. Vậy là xong phần lắp ráp.
    Connect the blower cable to the electronics expansion board according to the instructions. This completes the assembly.
