Núm Kéo Ngăn Kéo Nhỏ (Small Drawer Pull)
Mẫu núm kéo ngăn kéo nhỏ cho các hộc/khay nhỏ, thiết kế để dùng với vít #5 dài 3/4" đầu flat head. Tác giả vẽ trên OnShape, in test để kiểm fit/finish trước khi tiện bản brass cho tủ đồ nghề Gerstner.
Mô tả

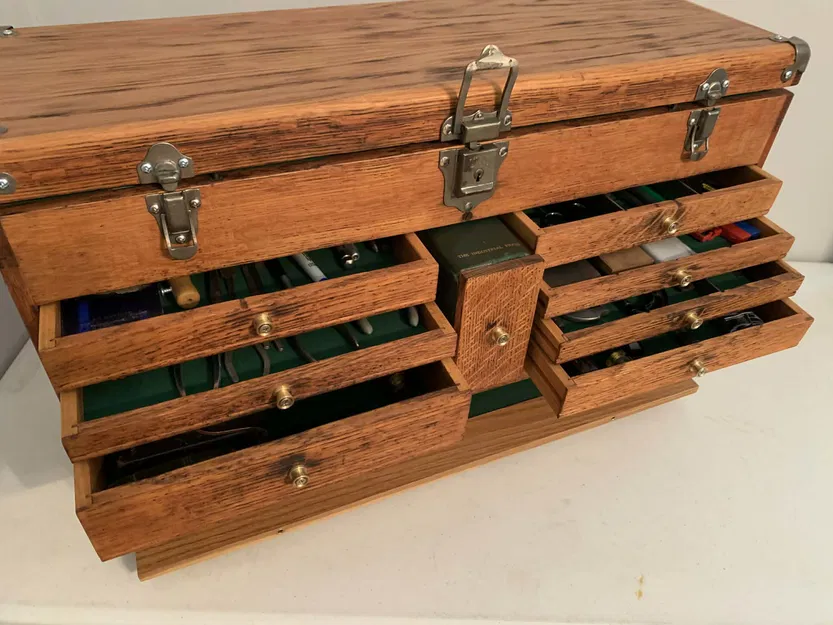

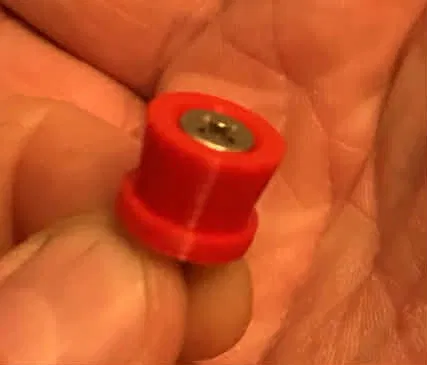

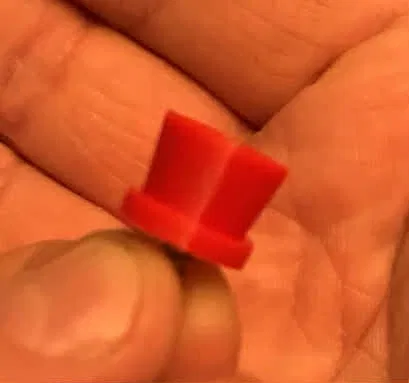

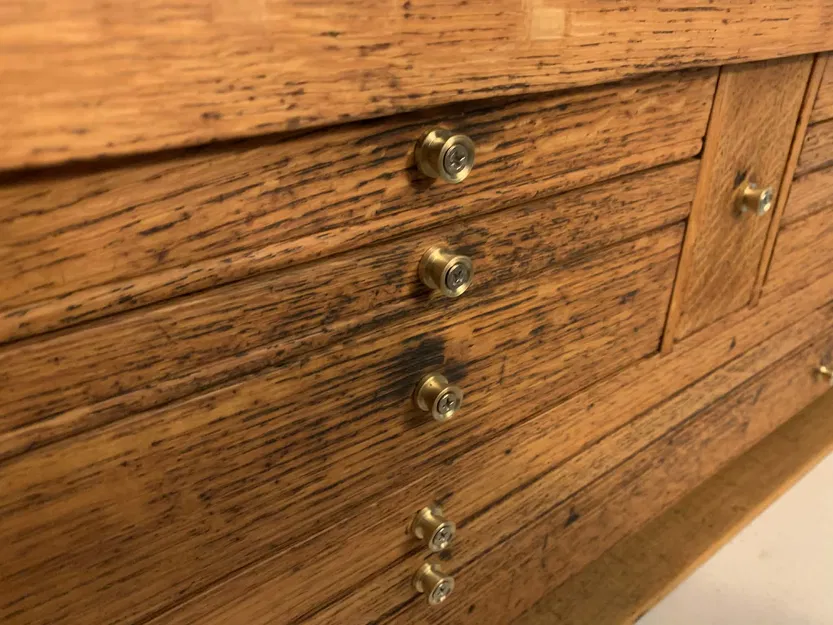

Mình vừa phục hồi một thùng đồ nghề Gerstner 052 Journey Man đời vintage thập niên 1950 và muốn làm núm kéo (pull knob) custom cho các ngăn kéo. Dáng này mình đã nghĩ trong đầu một thời gian rồi nên quyết định vẽ lại trên OnShape. Mình in ra một món test để xem thử độ vừa vặn (fit) và bề mặt hoàn thiện (finish). Cuối cùng, để phục vụ dự án phục hồi, mình tiện các núm này bằng đồng thau (brass) trên máy tiện Logan của mình.
Núm kéo có đường kính 0.500'' và cao 0.400". Lỗ bắt vít được thiết kế để vừa với vít #5 dài 3/4" loại stainless steel, đầu bằng (flat head) dành cho sheet metal, mình mua ở Ace Hardware. Link này để tham khảo: https://www.epco-sales.com/fasteners/screws/sheet-metal/flat/fssspfsm0506
