Khay Gridfinity cho 3X Recoilless Rivet Gun (US3R)

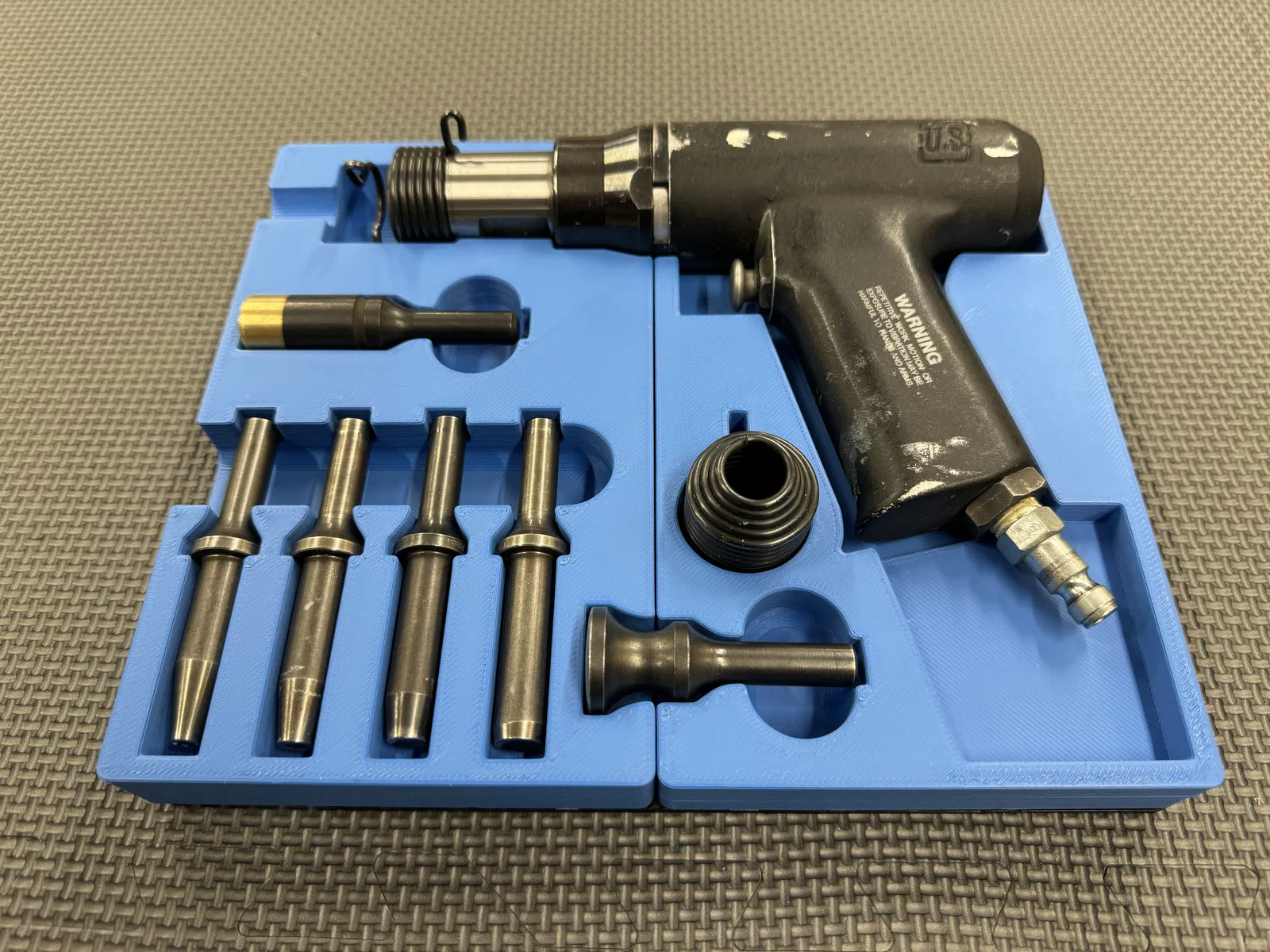

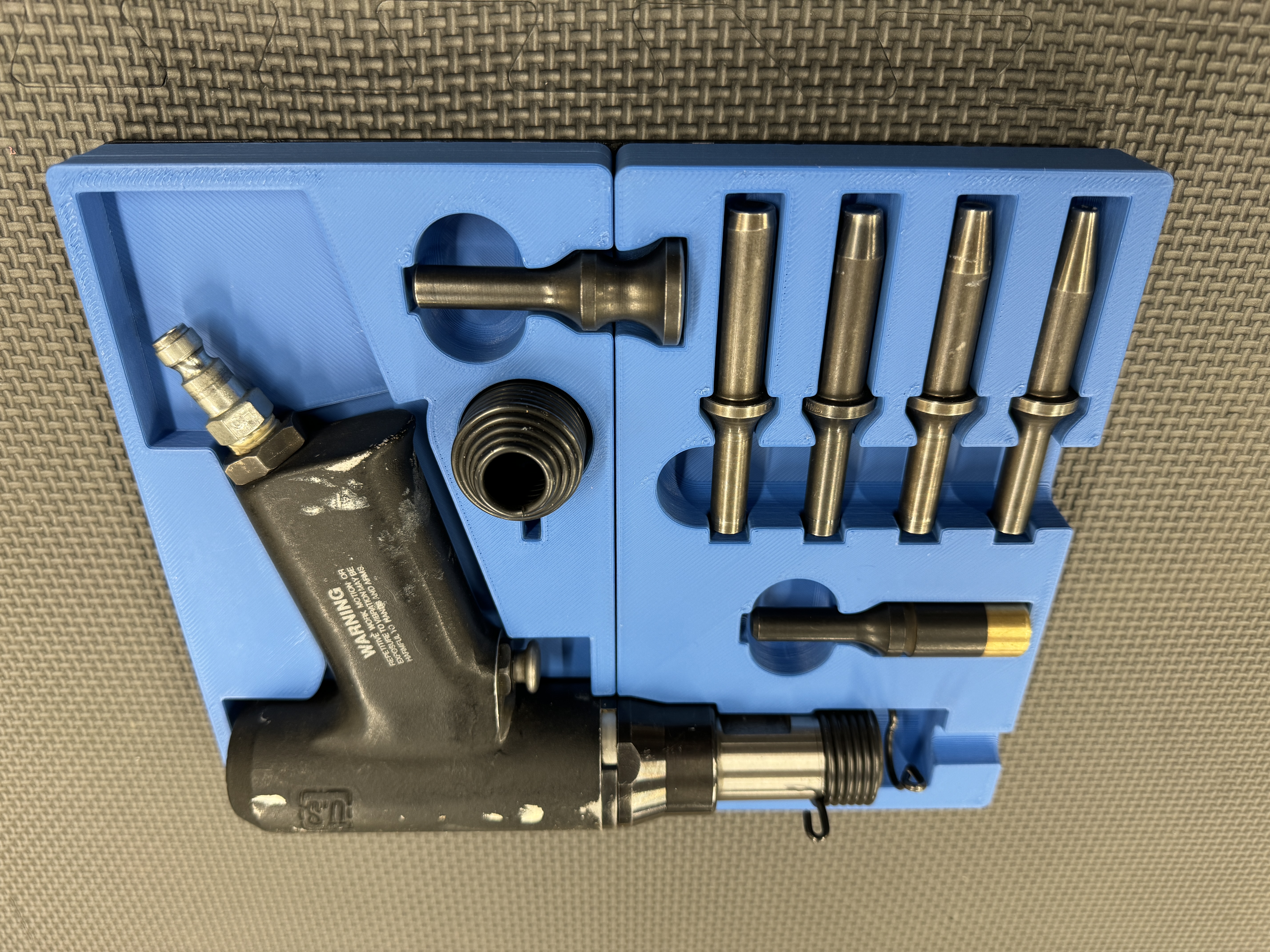

Đây là một khay Gridfinity cho súng bắn rivet “recoilless” 3X của mình và bộ rivet set cơ bản dùng kèm. Mình mua đống này hơn 20 năm rồi; các rivet set là món mua riêng cùng lúc, chứ hồi đó không có bộ kit đi kèm với cây súng này như loại rivet gun tiêu chuẩn. Nếu làm kiểu khay trống nhiều thì sẽ phí chỗ, nên mình thiết kế thêm các hốc âm để đặt bộ kit 5 món, lò xo “beehive”, và một cây punch cho rivet gun mặt đồng thau 3/4". Mình không thích cũng không xài cái universal joint/restrictor fitting thường đi kèm rivet gun (mình chỉnh ở regulator phía trước, trước đoạn hose), nhưng trong khay vẫn chừa dư chỗ để bỏ nó vô.

Mình nghĩ cây rivet gun này vẫn còn bán từ US Tool, dù website của họ dạo này rối như tơ vò. Lần gần nhất mình kiểm tra được thì giá đã tăng khá nhiều so với lúc mình mua. Nhưng nếu bạn tính làm nhiều việc bắn rivet, loại recoilless có thể đáng tiền hơn nhờ giảm mỏi tay. Nếu bạn đang có rivet gun tiêu chuẩn (không phải recoilless), mình khuyên bạn xem thử khay rivet tương tự cho súng tiêu chuẩn của @Bnut157. Thân US3R thò ra phía sau nhiều hơn, nên cần khay riêng. Khay này dĩ nhiên cũng sẽ vừa bản 2X. Bản 4X có thể dài quá, nhưng nếu bạn có US4R thì chắc vẫn chỉnh sửa để vừa trong slicer được.

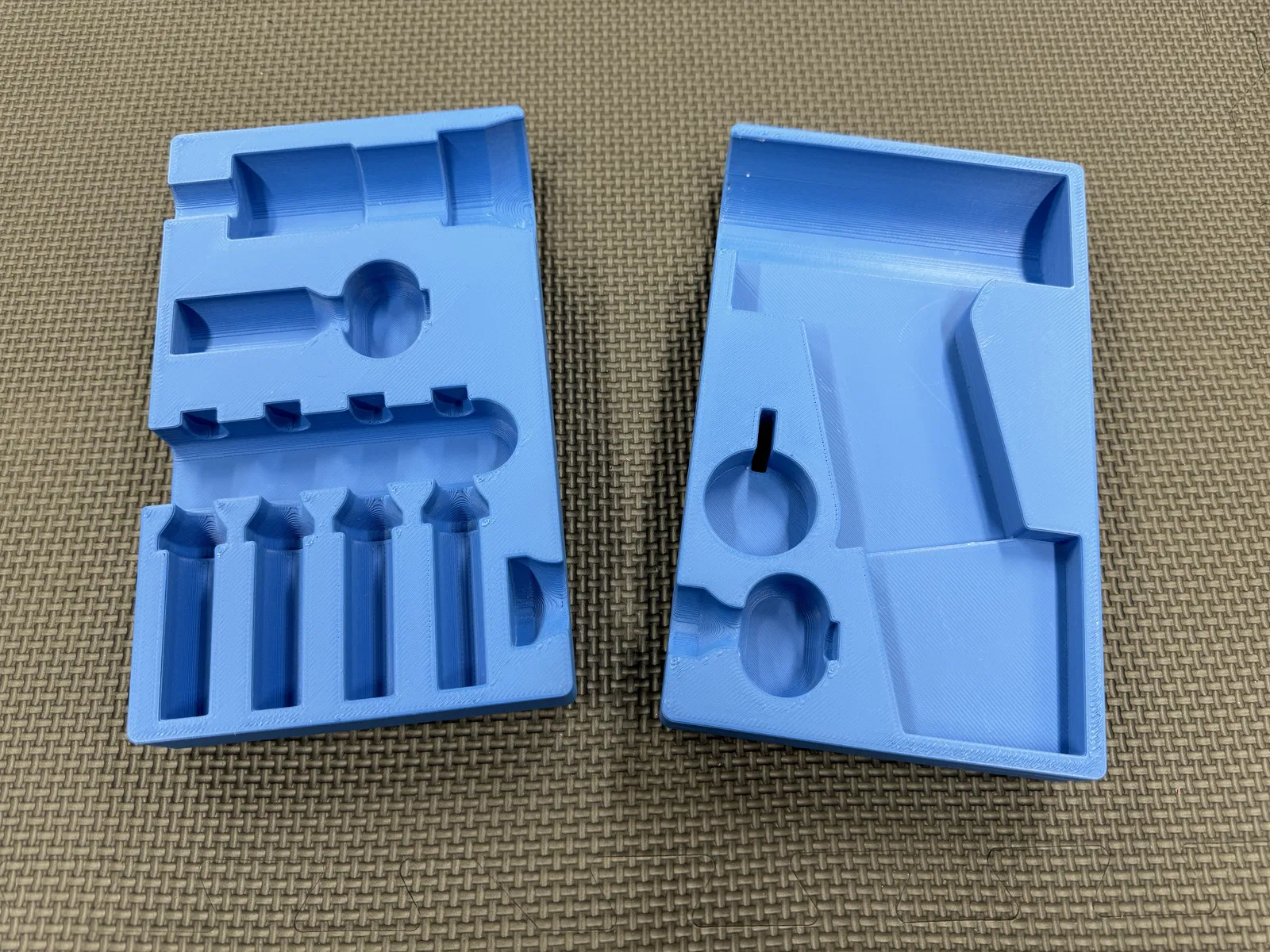

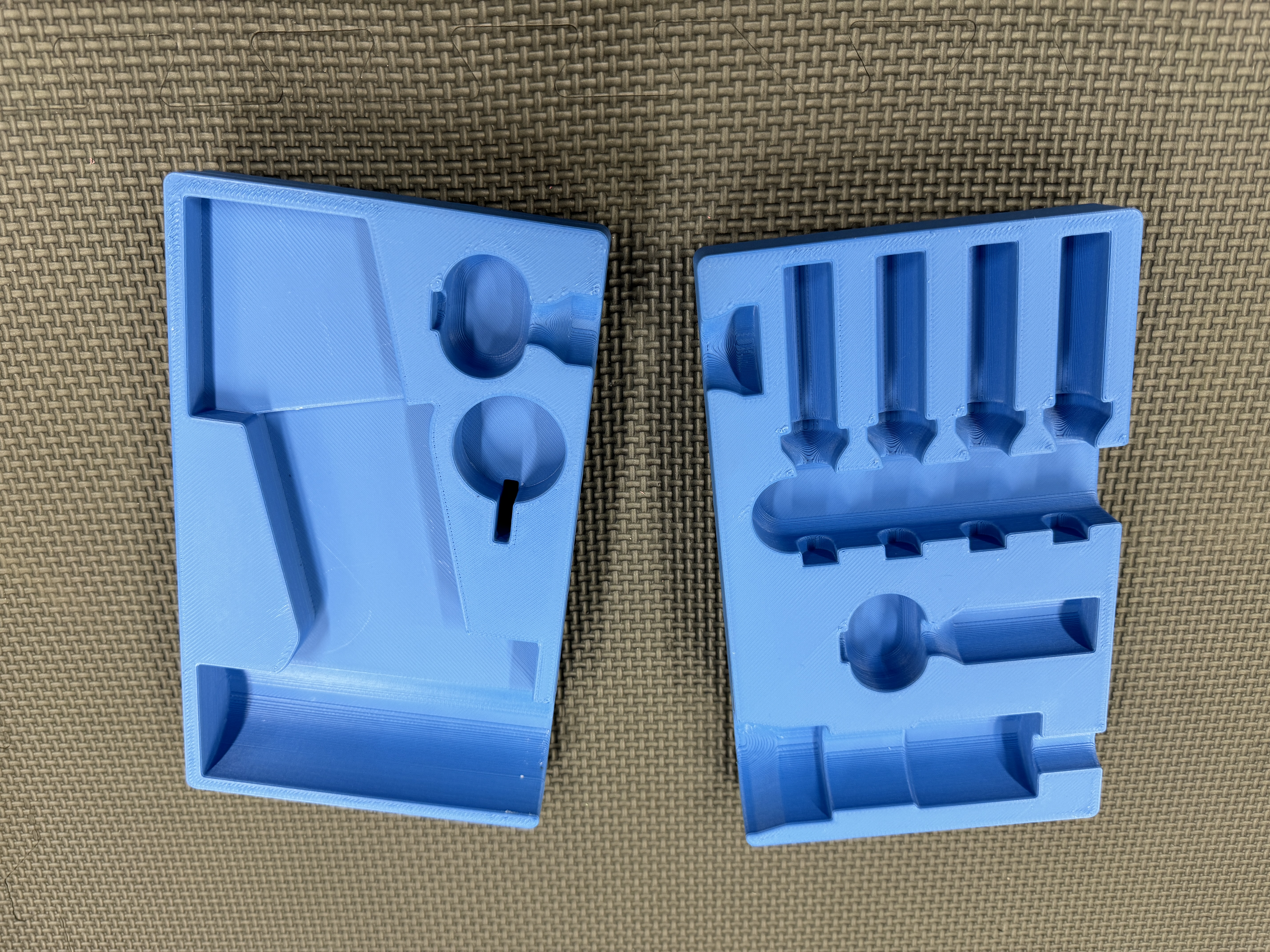

Tổng kích thước 5x6 ô nên in cũng khá bự. Ban đầu mình thử in nguyên khối trên Voron 2.4 bàn 300mm, nhưng bị fail do vấn đề ở cuộn filament mình dùng. Lần in thứ hai mình cẩn thận hơn và tách model ra làm hai nửa. Cách này còn có lợi là in được trên bed tiêu chuẩn của Prusa như Mk3/4 hoặc Core One.

Giống mấy model Gridfinity khác của mình, phần đáy được chỉnh để nhận nam châm 6x3 theo kiểu press fit, và phần mặt trên của lỗ nam châm cũng được sửa để slicer bridge qua đúng cách, ra bề mặt sạch đẹp. Do model này khá lớn, mình có thêm “mouse ears” dạng hy sinh ngay trong CAD để tăng diện tích bám ở hai đầu, giúp hạn chế cong vênh bong khỏi bed. In xong bạn sẽ cần tháo/bẻ bỏ phần này.

Cả hai nửa mình in bằng Overture PLA trên máy Bear upgraded Mk3S+, dùng nozzle 0.6mm, layer height 0.3mm.
