XY Stage wip
Prototype thiết kế XY Stage với mục tiêu gắn cả hai motor trên cùng một bệ, tránh phải dùng dây điện mềm như các thiết kế thường gắn motor thứ hai trên bệ di động. Dùng vít 1/4"-20 và tua vít; có gợi ý cải tiến gear, axle, dung sai và hướng in.
Mô tả

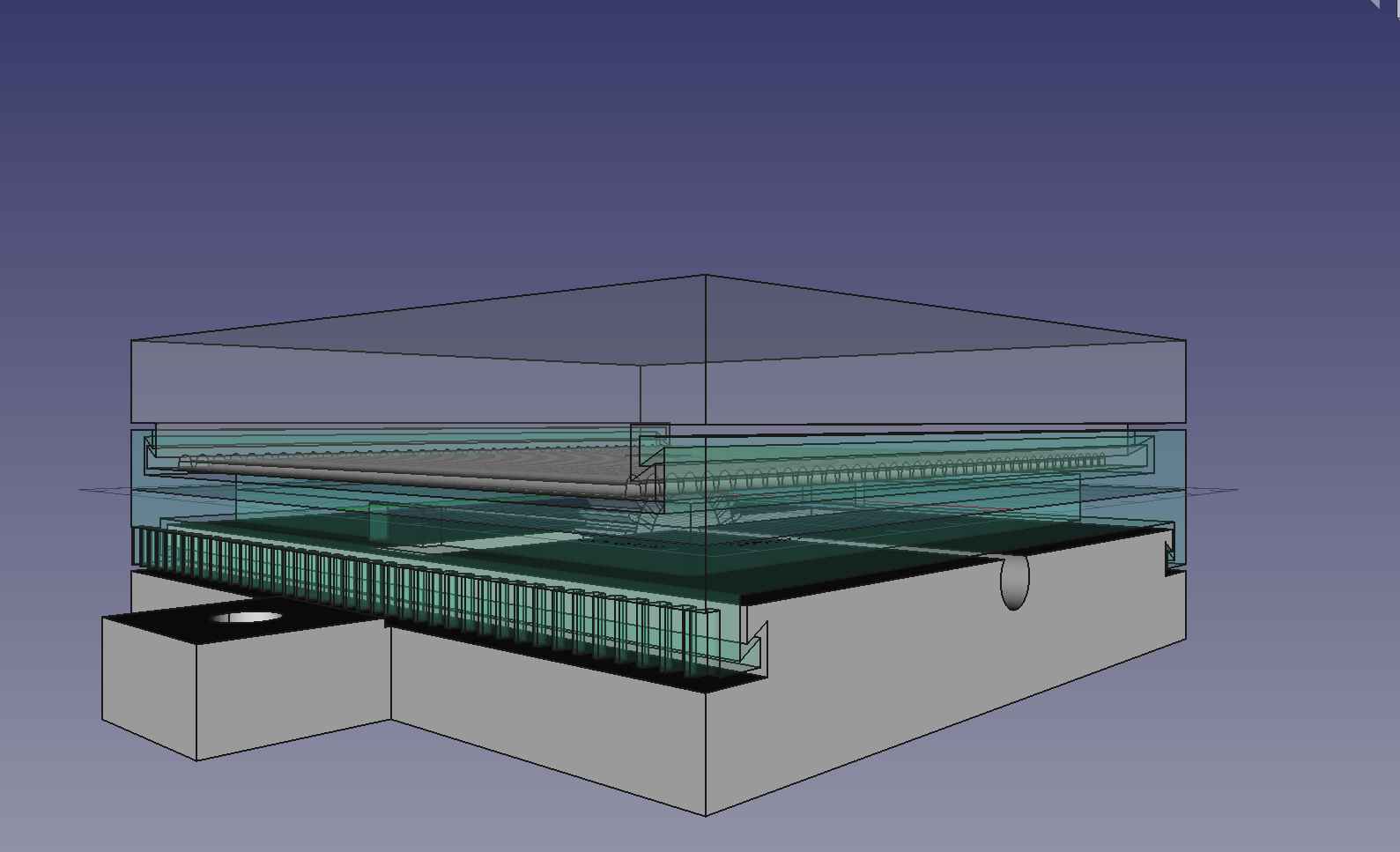

Ý tưởng thiết kế là làm sao để cả hai motor điều khiển cái stage đều có thể gắn chung trên một bệ. Mấy thiết kế xy stage khác mình từng thấy thì motor thứ hai lại gắn trên cái bệ di động do stage đầu tiên tạo ra. Mình không thích ý tưởng phải dùng dây điện mềm (flexible wires), nên mình làm ra prototype thiết kế này.

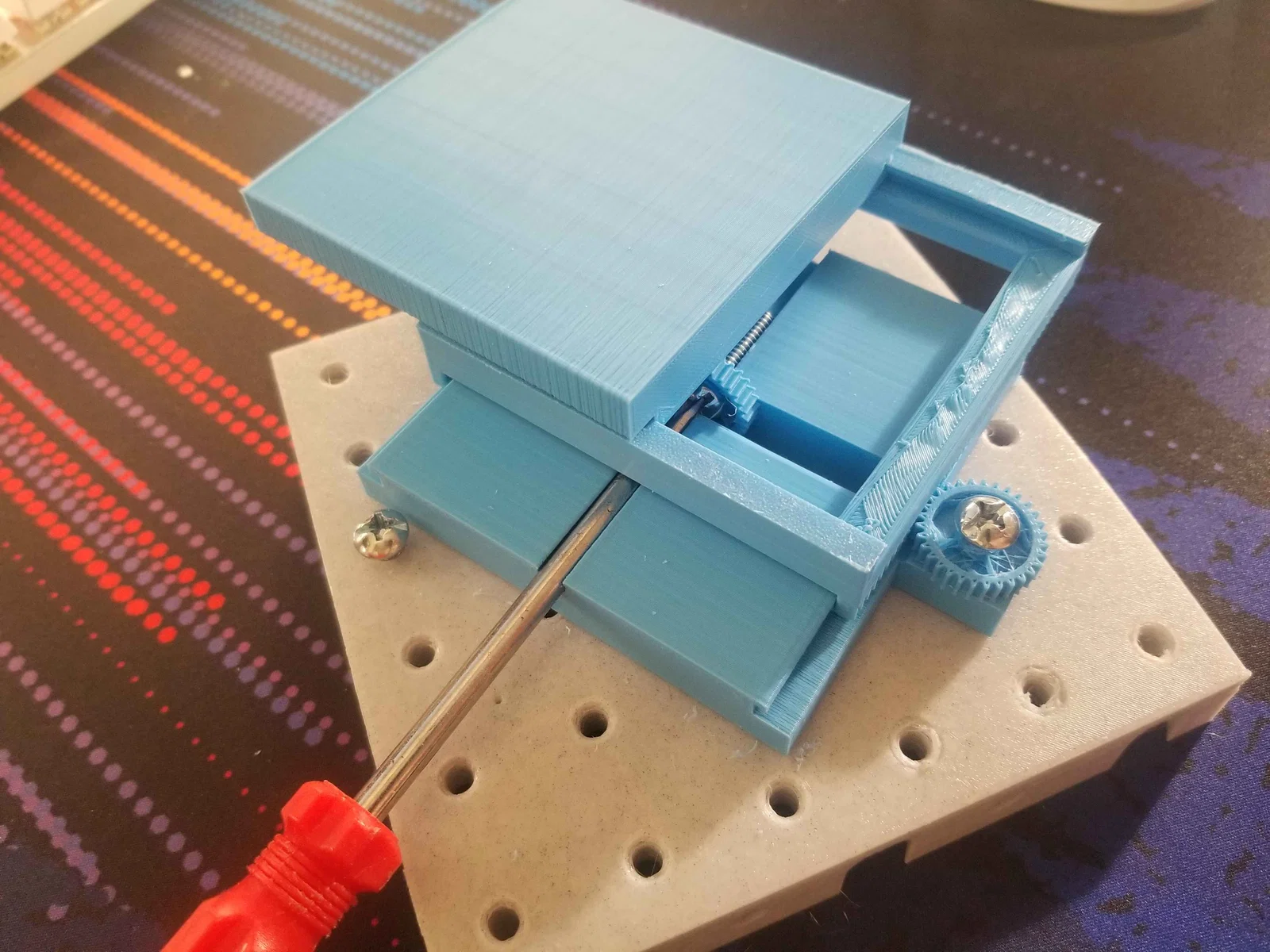

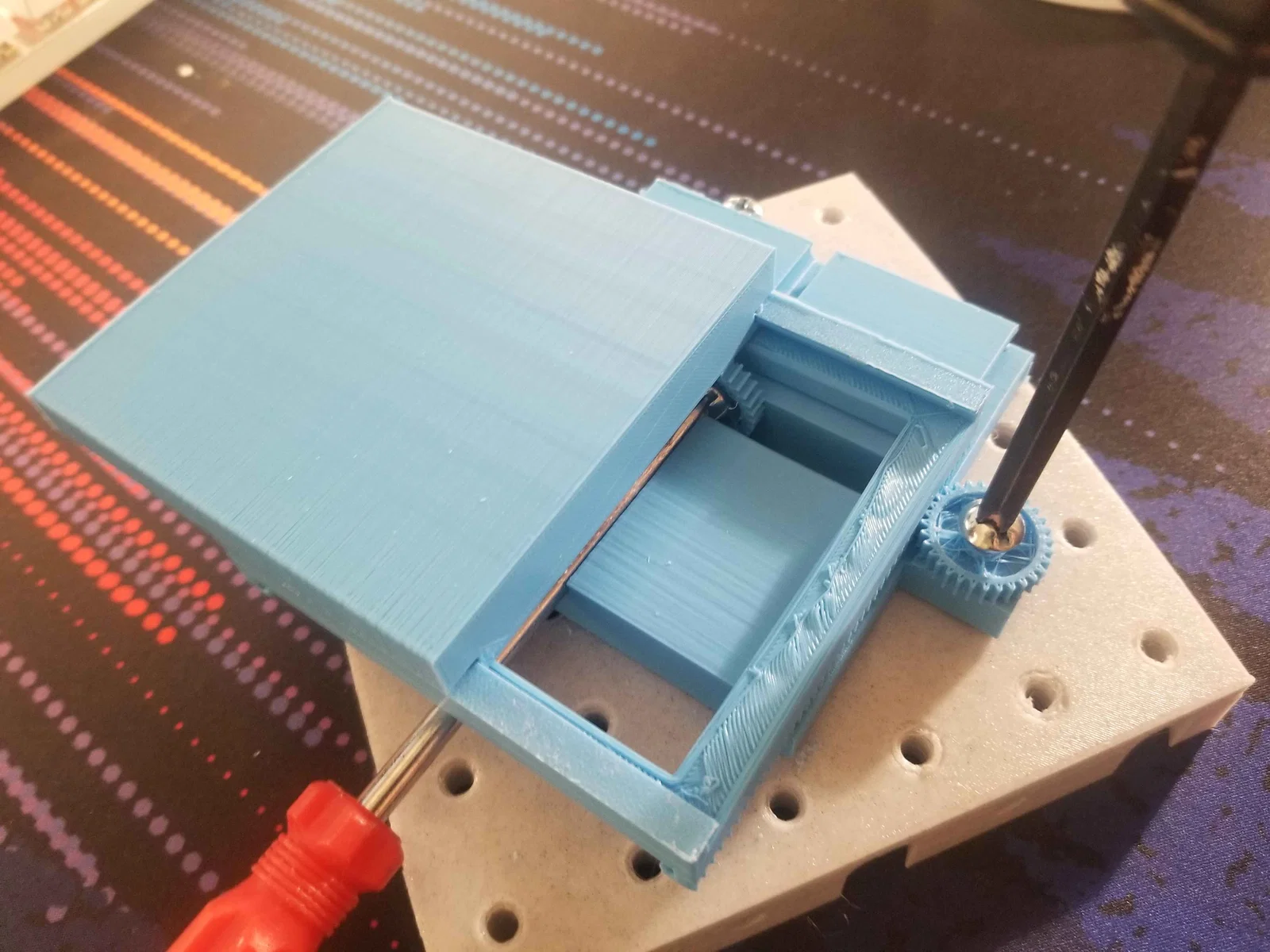

Prototype dùng hai con vít 1/4"-20 và hai cây tua vít.
Những điểm có thể cải thiện:
-
Dùng gear profile chuẩn hơn
-
Tích hợp trục (axle) vào gear
-
Siết dung sai (tolerances) chặt hơn ở một số vị trí
-
Thiết kế lại theo hướng in (printing orientation)
-
Làm outer gear/track ở cả hai bên để tăng độ ổn định khi canh thẳng hàng (alignment stability).
