Giá đỡ rack 10" cho Protectli VP2440 (1.5U/1U)
Giá đỡ rack 10" dành cho Protectli VP2440 đặt trên DeskPi Rack, có bản offset để nằm sau front header và ngăn riêng cho bộ nguồn. Thiết kế chiếm 1.5U (hoặc nhỉnh hơn 1U tùy vị trí fins). In PETG, không cần supports.
Mô tả
Một cái rack cho VP2440. Mình chưa thấy ai thiết kế cái này nên tự làm luôn. Đây là mẫu 3D đầu tiên mình dựng bằng Fusion nên sẽ cập nhật theo góp ý mọi người.

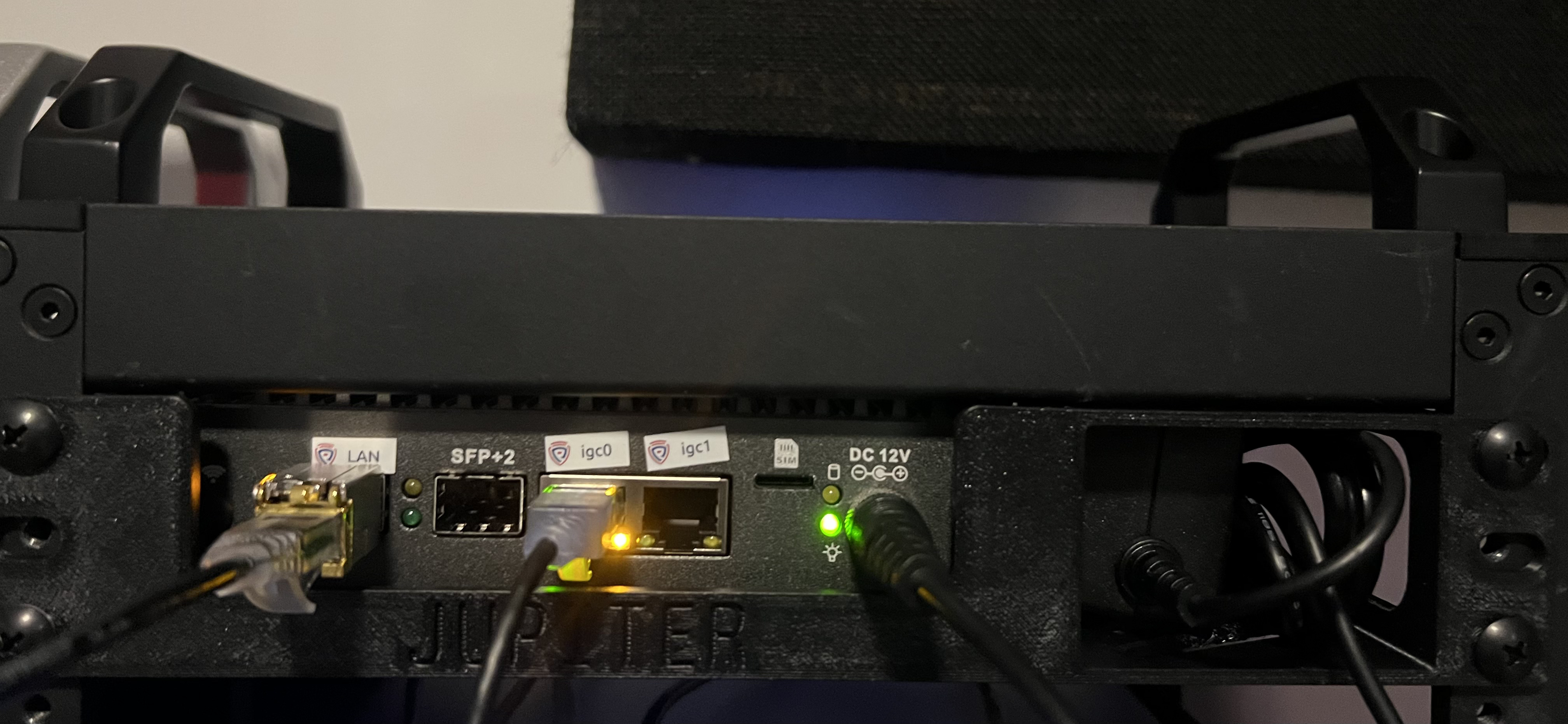

Thiết kế để Protectli nằm ở tầng trên của DeskPi Rack. Ở phía trên cùng của rack, nó sẽ chiếm nhỉnh hơn 1U một chút, vì các lá tản nhiệt (fins) của Protectli sẽ ăn vào phần khoảng trống phía trên các lỗ bắt rack mount. Còn lại thì tính ra chiếm 1.5U.
Thiết kế để Protectli hơi lùi so với mặt trước, nhờ vậy có thể nằm sau phần front header của DeskPi rack. Ngăn bên phải là chỗ để bộ nguồn của Protectli.
Mình cũng có một bản không offset, ngắn hơn 10mm nếu mọi người quan tâm.
Mình in bằng PETG, infill 30% gyroid, 4 wall loop. Tuy nhiên chắc để mặc định 15% infill và 2 wall loops cũng in/hoạt động ổn.
In theo đúng hướng như file, không cần supports.
