Cò ga (Throttle Trigger) cho Stihl HSA 86 / FSA 86 R

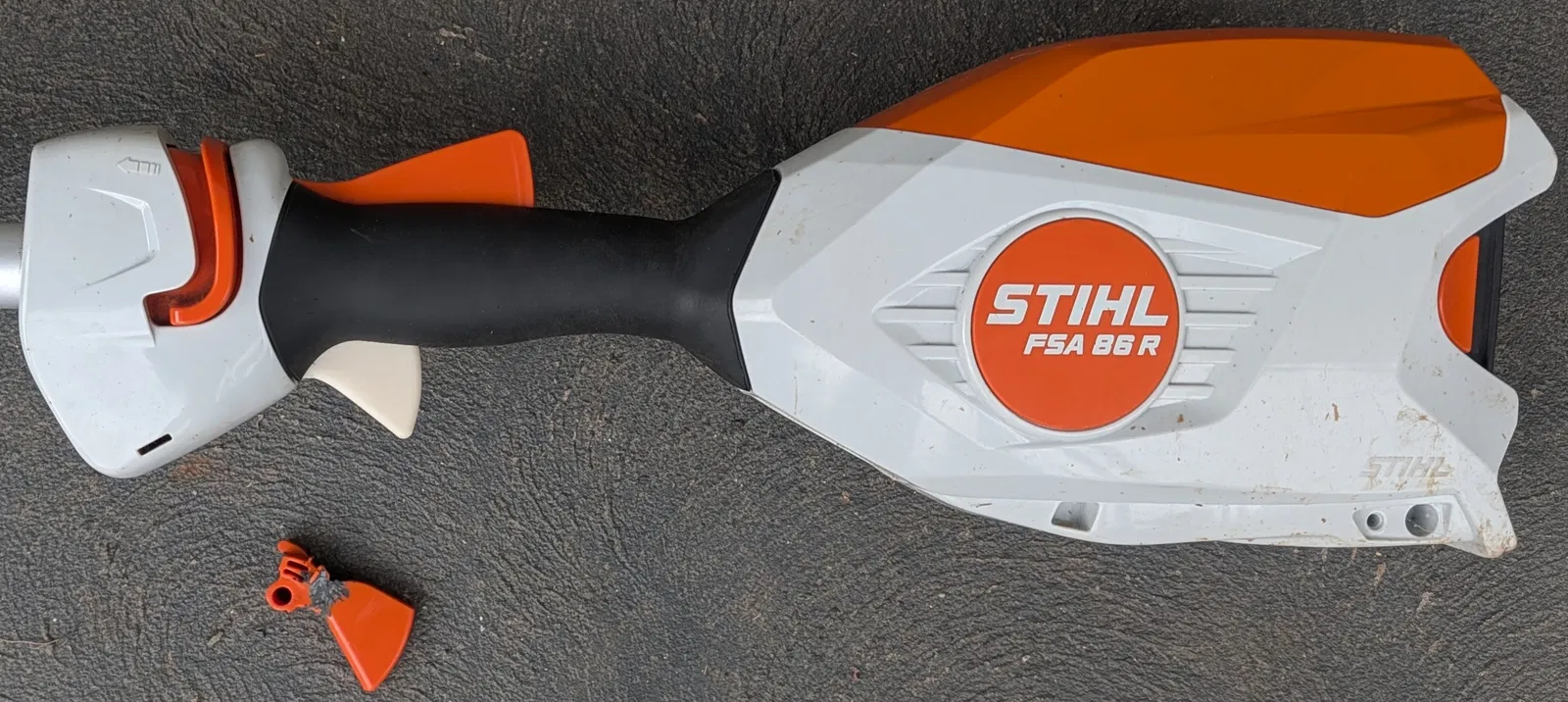

Một cái cò (trigger) thay thế cho Stihl FSA 86 R. Bên mình đã làm bể rồi dán, dán rồi lại bể cả ngàn lần bằng đủ kiểu keo. Không biết do xài “hơi lỗi” hay do nó yếu sẵn nữa, thôi thì để đây cái model cho ai cần in. Nó có vẻ cũng khớp với Stihl HSA 86, dù bên mình chưa làm bể cái đó (chưa).

Mấy món này chỗ mình (Úc) kiếm khó, ít nhất là kiếm online. Mà mình lại ngại gọi điện nên cũng không dám liên hệ đại lý Stihl gần nhà. Có vẻ nếu mua phụ tùng thay thế thì nó nằm trong nguyên bộ control trigger pack. Có trang UK để khoảng 12 GBP (24 AUD) + thêm một đống tiền ship. Mình cũng có cân nhắc, nhưng cái này bể nhanh và kiểu gì cũng bể lại; mình đoán in ra chắc tầm $1 thôi (tính cả điện và thời gian ngồi càm ràm vì nó lại bể).

Cảnh báo: Mình làm cái này hơi gấp, gần như là copy y nguyên thiết kế zin bằng splines với vài chiêu “chế cháo”. Thường thì mình sẽ dành thêm thời gian để hiểu cái nào là “yêu cầu của nhựa đúc (plastic mould requirements)” và cái nào là “không vừa” để tối giản thiết kế, nhưng lần này không kịp. Dù vậy, mình có làm phần cò chính (phần hay bể) thành một khối đặc, chắc chắn. Hy vọng nó không phải kiểu chi tiết “thiết kế cho bể trước” để tránh hư hại nặng hơn bên trong.

Cần supports: Có. Mình có đặt vài phần sát mặt bed để đỡ bị “lơ lửng”, nhưng vẫn còn vài chỗ phải in treo.
Vật liệu: Mình dùng ASA; bạn dùng gì cũng được, chỉ cần cân nhắc chuyện UV.
Khác: Mình để gần như full solid, nhưng cái này là tuỳ chọn.

Cách lắp:

1. Tháo các ốc torx quanh khu vực pin và tay cầm

2. Nhấc phần hông có ốc ra, đồng thời giữ phần đáy để nó (tốt nhất) khỏi bung ra

3. Tìm cái cò, để ý vị trí và cái lò xo nhỏ nằm bên dưới

4. Lấy cò cũ ra

5. Gắn cò mới: bạn cần móc lò xo từ phía ngoài thân máy, rồi nhấc nhẹ cò lên và xoay cho tới khi nó “rớt” vào đúng vị trí

6. Lắp lại phần hông: coi chừng cái “trigger” phía trên vì nó hay bị tuột khỏi chỗ. Ép/giữ cho khít rồi kiểm tra lại thao tác vẫn chạy ổn. Cũng để ý khu vực nắp pin vì có vài chi tiết dễ xê dịch.

7. Vặn lại ốc

8. Ăn mừng

Bạn muốn làm gì với cái này cũng được.

Cái “fin” giữ lò xo hơi mong manh; mình có thể bẻ nó khá dễ bằng ngón tay cái, nhưng lúc sử dụng thì nó không bị tải/không chịu lực. Nếu nó gãy, mình sẽ chỉnh và cập nhật model này, chắc là chỉ làm dày lên chút.

Onshape Document để bạn vào xem rồi… “ngại giùm”.
