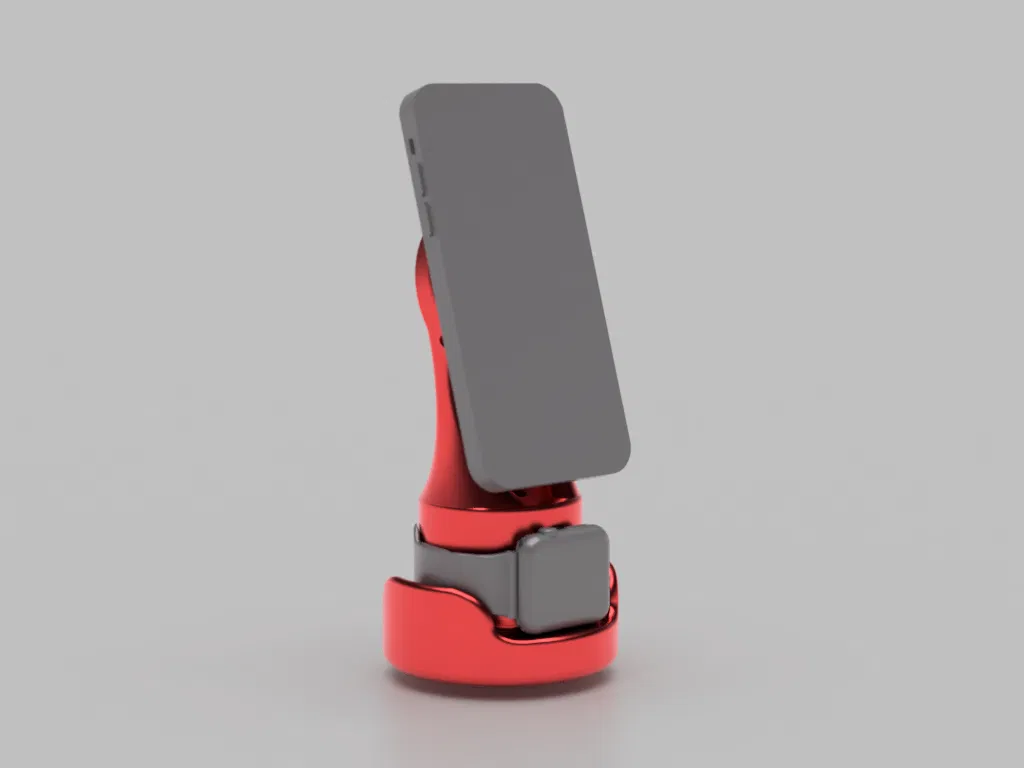

Giá đỡ sạc không dây iPhone MagSafe + Apple Watch

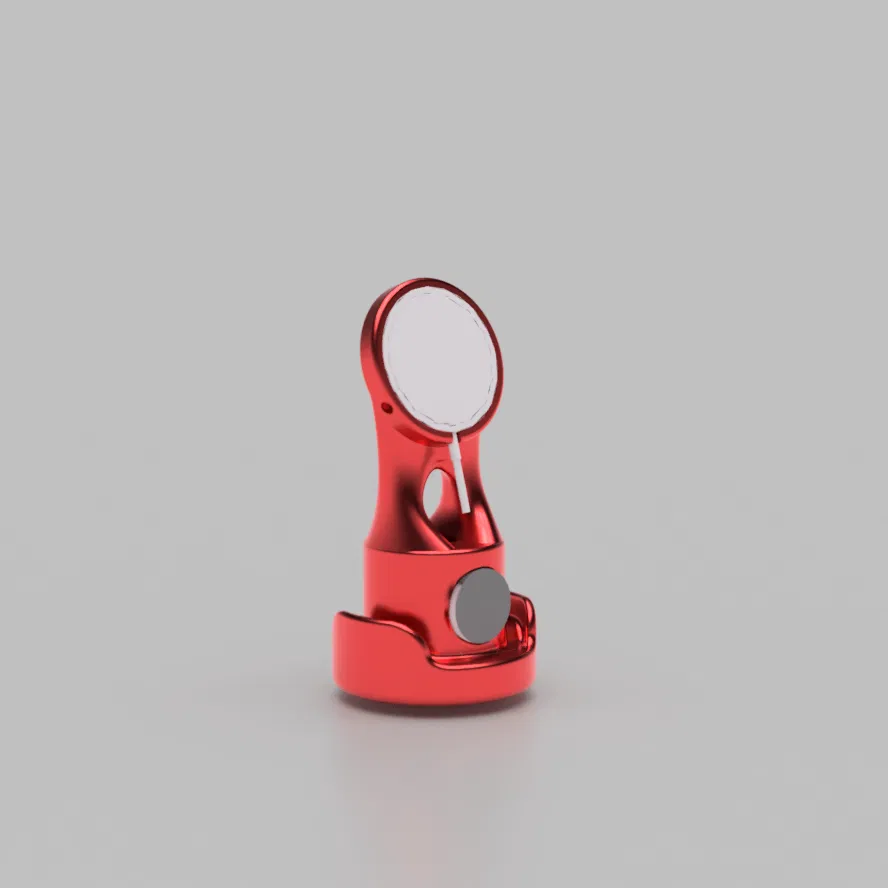

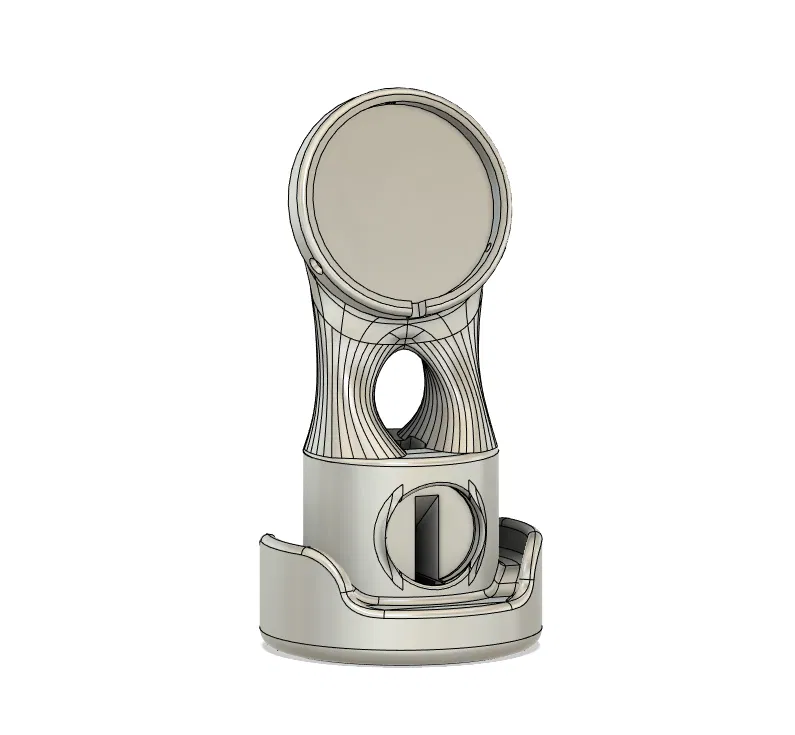

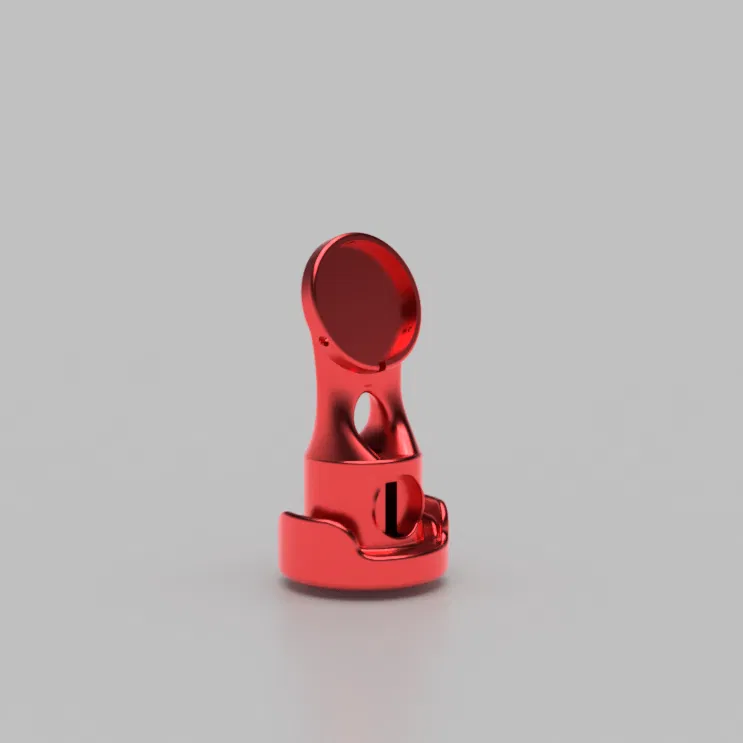

Dựa phần lớn trên mẫu của Fanboy. Mình dựng lại hình dáng đế cơ bản trong Fusion360 và thiết kế phần trên để gắn được bộ sạc Apple MagSafe chính hãng. Mình cũng tham khảo thêm một vài thiết kế online cho phần giữ “magsafe puck” bằng cơ cấu kẹp/siết bằng vít.

In PLA, layer height 0.2, infill 30%, có support enforcers và modifiers để làm phần dưới nặng hơn (tăng infill lên 80%).

Với iPhone 13 mini của mình, mình phải dùng hai tay để gỡ điện thoại ra khỏi lực hút nam châm, hoặc bẩy/giật ngang một chút (kéo trượt/đưa điện thoại ra theo góc). Vẫn ổn, nhưng sẽ tốt hơn nếu phần đế được tăng thêm trọng lượng.

Dung sai (tolerance) khu vực sạc Apple Watch hơi rộng/loose, nhưng giá đỡ vẫn hoạt động và đồng hồ không kéo tuột cục sạc ra. Cơ cấu khóa bằng vít ở phần đế cần chỉnh lại—hiện tại quá chặt và việc tháo support đang hơi khó.

Mình dùng 3 con vít HDD ngắn nhỏ (#6-32 UNC countersunk  screws) có sẵn, dù độ khít thực tế cũng đủ để thiết kế không bắt buộc phải dùng vít.

Tuy nhiên, in ra đẹp theo dạng 2 phần và bản prototype chạy ngon ngay lần đầu—nên mình đăng bản này trước và sẽ cập nhật sau khi tinh chỉnh.

 Edit 18/06/2023

• Thêm phiên bản vừa iPhone 13 Pro (có lẽ cũng dùng được cho iPhone 14 Pro)


Edit 28/12/2025

• Thêm phiên bản lớn hơn để vừa Apple Watch 46mm với iPhone 15 Pro

• Cải thiện phần đế, không còn cần supports cho cơ cấu lẫy/khóa

Mình đã giải quyết việc cần tháo thiết bị khỏi giá đỡ bằng một tay bằng cách cắt một miếng tròn dán vào đế từ tấm keo dính tái sử dụng. Mình mua loại này: Reusable sticky rubber pads (South African online retailer)
