Nắp Pin Đàn Organ Casiotone MT-240 (Có thể dùng cho MT-105, 205, 820)

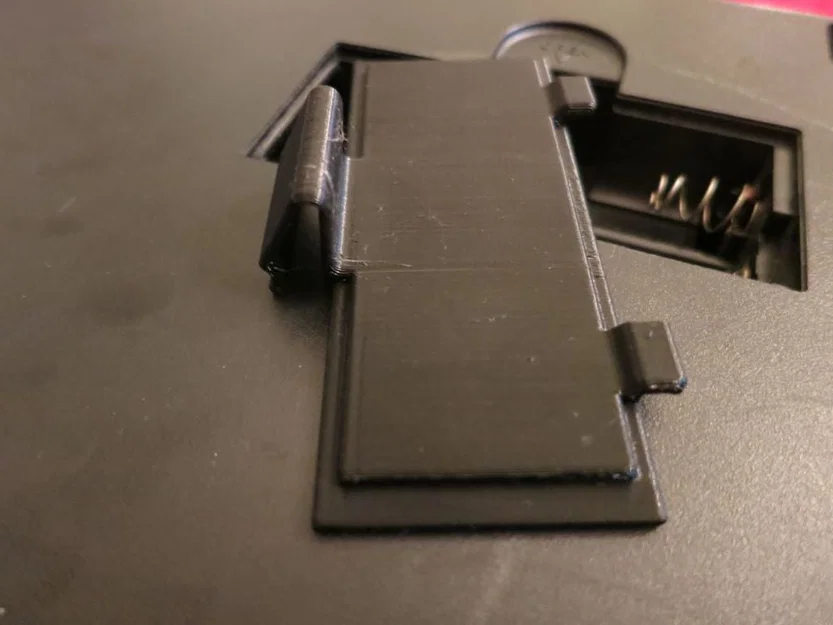

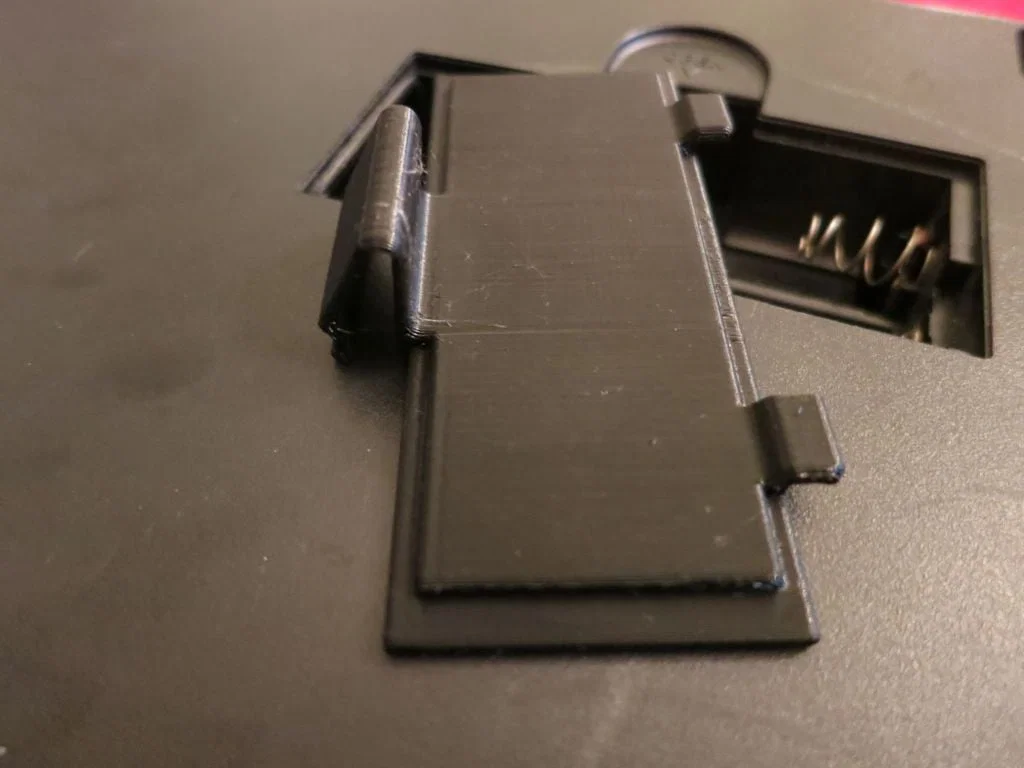

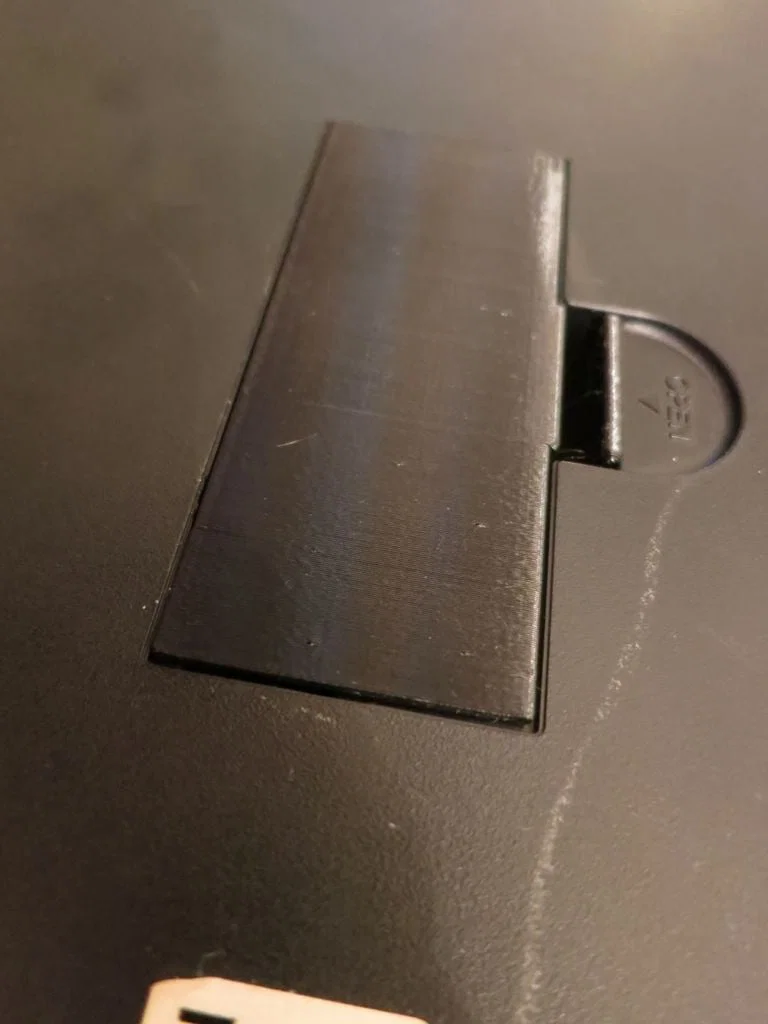

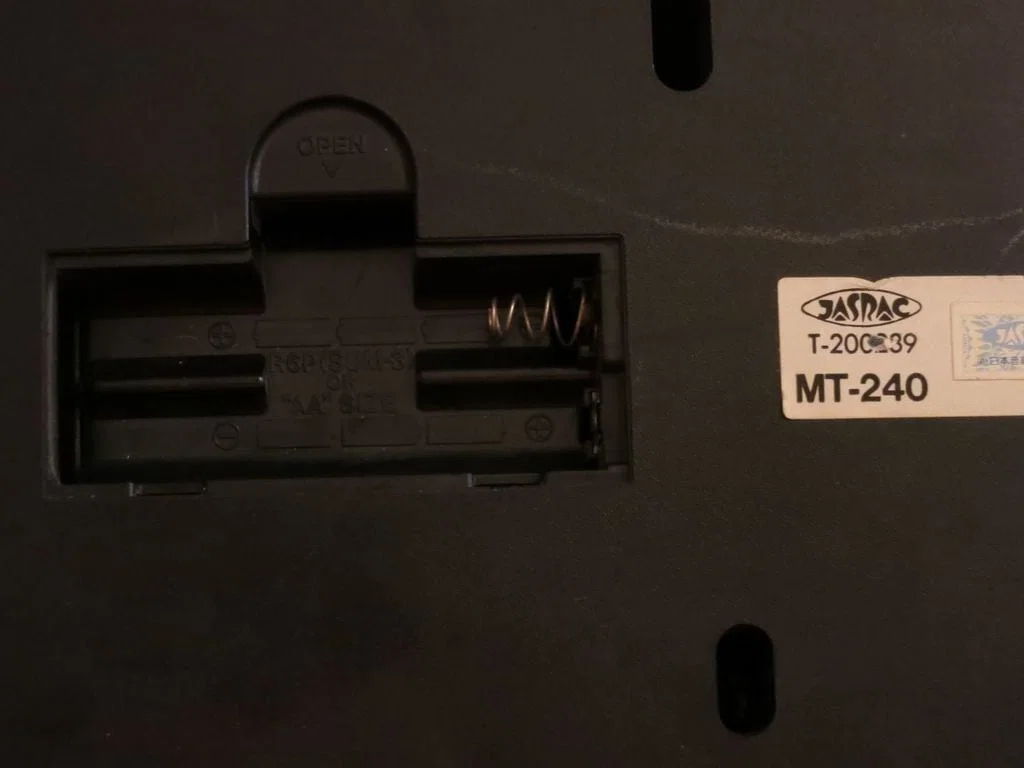

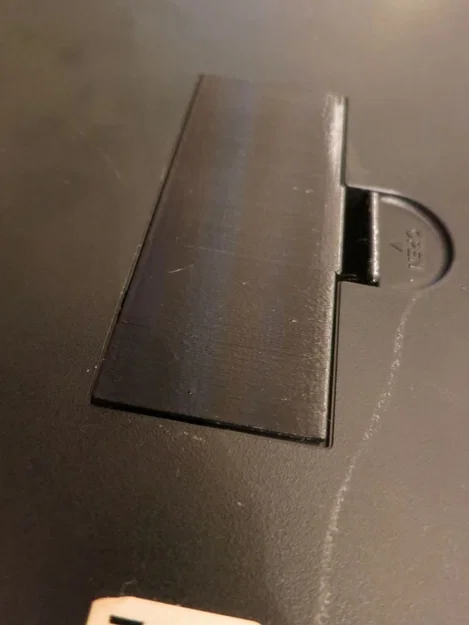

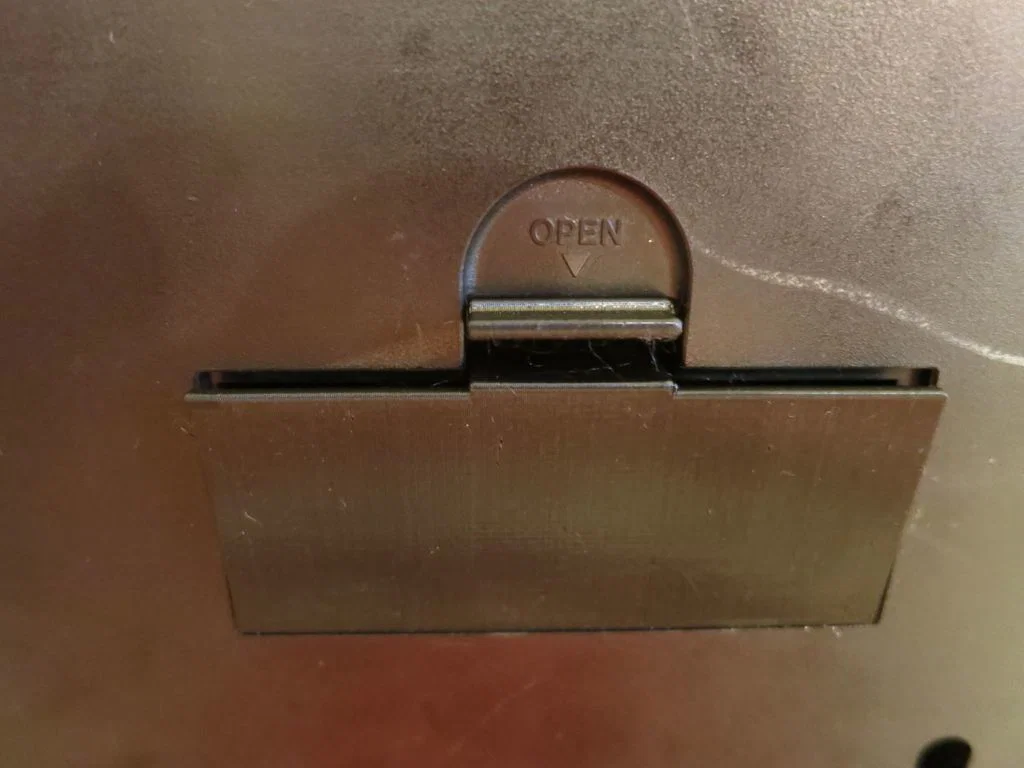

Đây là nắp ngăn chứa pin cho đàn organ Casiotone MT-240. Tui không tìm được mẫu in 3D nào phù hợp nên tui phải lấy thước kẹp ra, đo đạc nhiều lần, rồi tự thiết kế cái này từ đầu. Phải thử mấy lần mới ra được cái thiết kế xài ổn áp.

Cái này chắc cũng xài được cho đàn MT-105, MT-205 và MT-820 (có thể cả mấy mẫu khác nữa). Kích thước chính của nó là 79.5 mm x 33.7 mm.

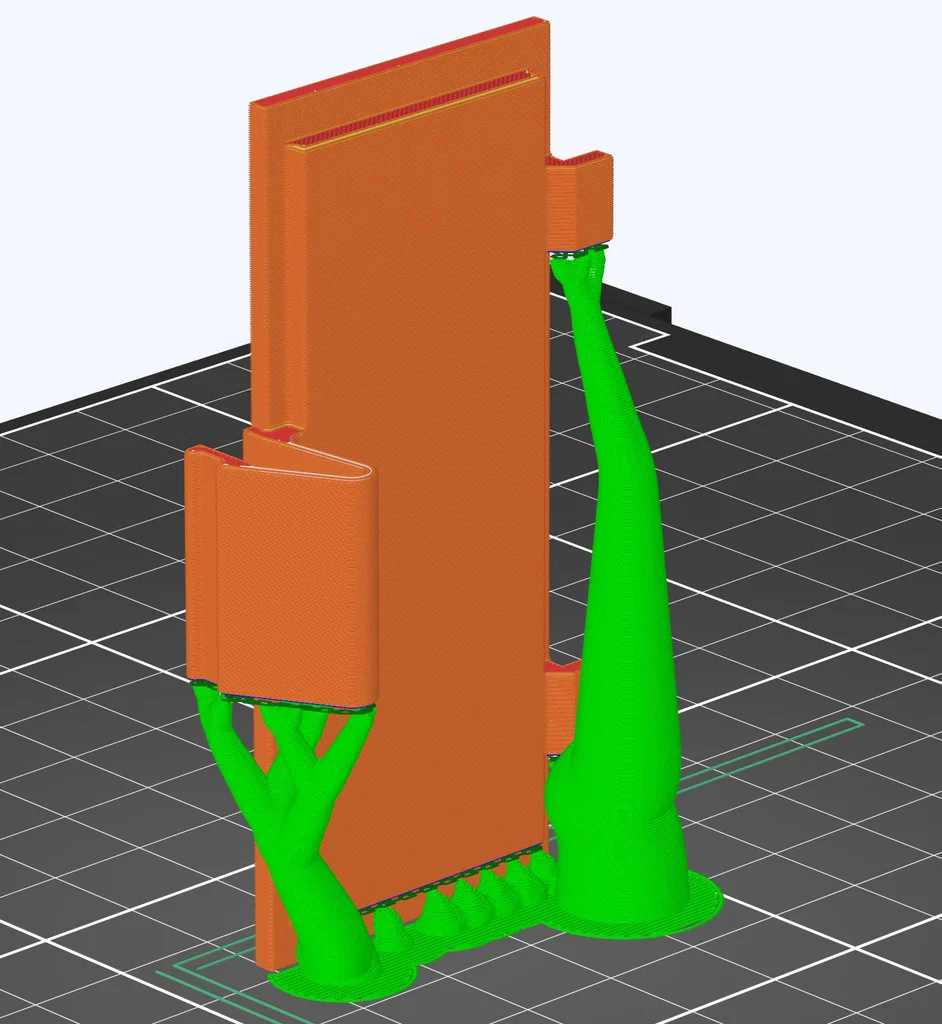

Tui in bằng sợi Creality PETG với cài đặt tiêu chuẩn trên máy QIDI Tech Q1 Pro. Có dùng hỗ trợ hữu cơ (organic supports) và độ đặc ruột (infill) 15% kiểu rectilinear. Coi vậy chứ mà in nằm phẳng trên bàn in thì cái lẫy nó dễ gãy lắm nha (theo kinh nghiệm của tui), vì độ bám dính giữa các lớp sẽ quyết định độ bền. Vì lý do này, nên in nó dựng đứng lên thì sẽ cho kết quả tốt nhất.

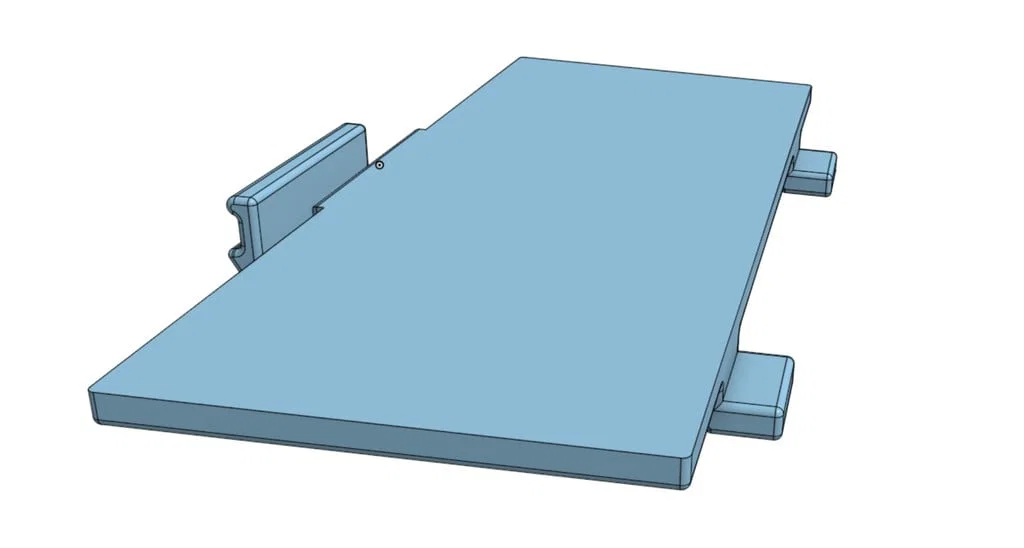

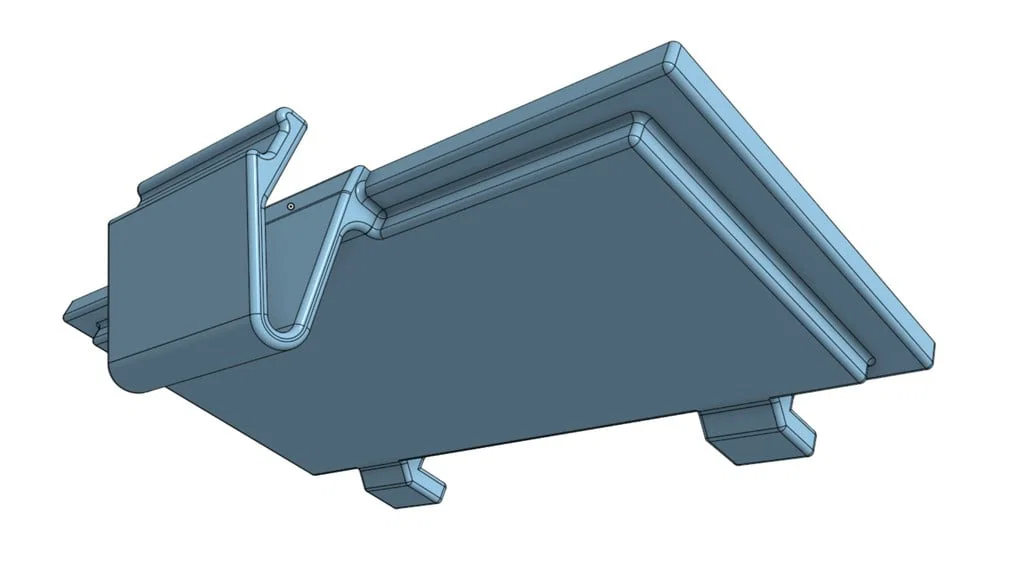

Cái này tui thiết kế bằng Onshape và có thể xem công khai. Mấy bạn có thể dùng tài khoản miễn phí, copy thiết kế rồi chỉnh sửa nếu muốn. Hoặc là xem cách tui làm ra mấy cái mẫu này.

Link tới thiết kế này để xem hoặc copy công khai là: https://cad.onshape.com/documents/b0c64d9c5b35ff2f87663632/w/3204494071764e5118a321b7/e/6d626464e22867a503f12fb7?renderMode=0&uiState=6951b019d4e8d6a95fc26283

Thiết kế này là công khai và không có giới hạn nào về việc sử dụng cho bất kỳ mục đích nào, miễn là ghi nhận công của người làm.
