Nevermore Mini - Bộ lọc HEPA và Carbon cho Máy In 3D kèm Cảm biến VOC

MỚI: Nevermore Mini - Lắp ráp cơ bản (5020)

Không cần linh kiện điện tử phức tạp đâu - chỉ cần nối quạt có sẵn (5020, 5015 hoặc 4028) và trải nghiệm lọc khí hiệu quả y như dùng mấy món đồ điện tử cảm biến xịn sò! Xem hướng dẫn lắp ráp Nevermore Mini cơ bản trên YouTube!

MỚI: Có tùy chọn ống thoát khí 5015 [40mm]

Nâng cấp Nevermore Micro, tận dụng lại một quạt duy nhất và trải nghiệm lưu lượng khí gấp 3 lần so với phiên bản nhỏ hơn dùng hai quạt.

MỚI: Có tùy chọn Mini PLUS [55mm và 70mm]

Điểm khác biệt của bản Plus là chứa được nhiều carbon hơn hẳn - Nevermore Mini bản 40mm thường chứa khoảng 150g carbon. Bản Plus 55mm chứa được 300g. Bản Plus 70mm chứa được 450g, gần nửa ký carbon mà vẫn đảm bảo luồng khí!

Lưu ý: Các phiên bản Plus này sẽ không vừa với các máy nhỏ như Bambu X1C, và chỉ có thể gắn bằng khung hoặc nam châm + miếng dán kim loại!

Lưu ý 2: Các lỗi đường đi dây và nắp che dây cũ đã được sửa [Tháng 7 - 24].

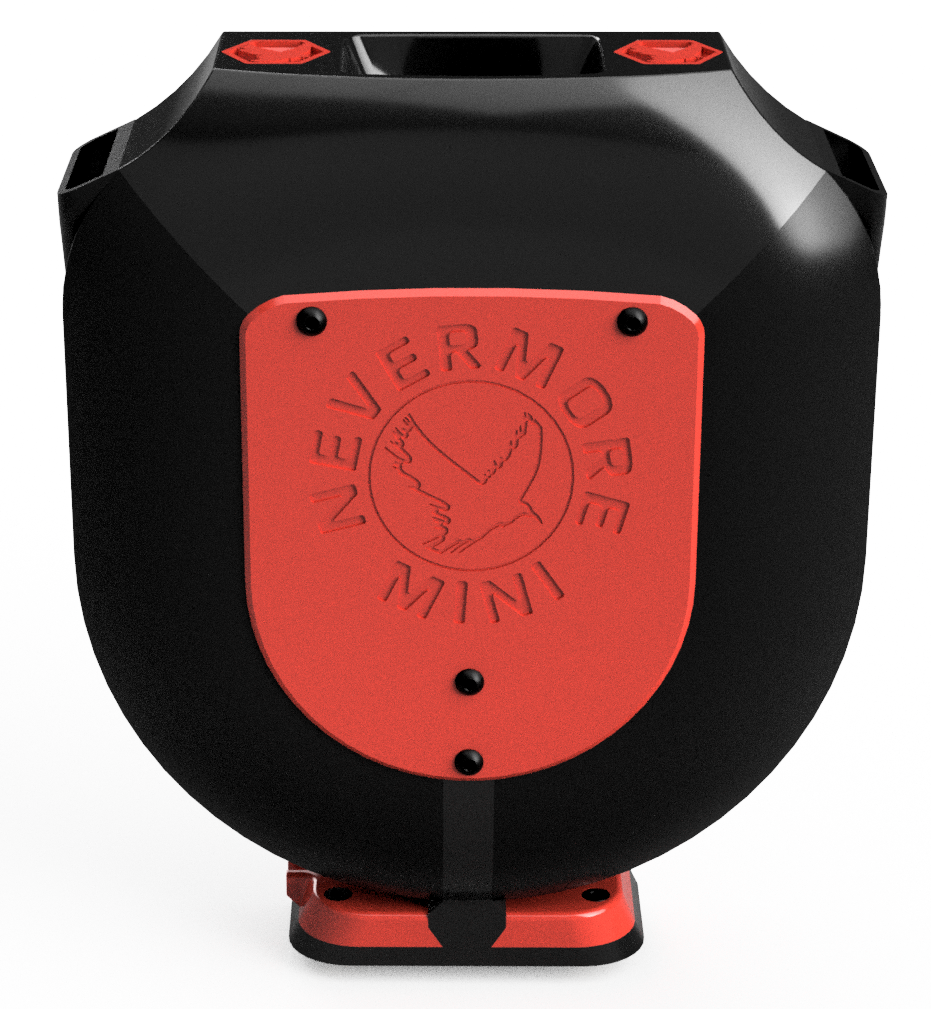

Giới thiệu Nevermore Mini: Sự Tiến Hóa Của Hệ Thống Lọc Máy In 3D Tí Hon

Chào mừng đến với thế hệ lọc khí máy in 3D tiếp theo, được mang đến bởi Nevermore 3D, những người tiên phong trong lĩnh vực lọc khí máy in 3D mã nguồn mở từ năm 2019. Chúng tôi tự hào công bố thiết kế mới nhất của mình, Nevermore Mini, được tạo ra để định nghĩa lại hiệu quả và luồng khí trong lĩnh vực lọc khí nhỏ gọn, hy vọng sẽ phù hợp với mọi loại máy!

Nevermore Mini là gì?

Được thiết kế với hiệu suất vượt trội, Mini vượt trội hơn các bộ lọc cùng kích cỡ khác về cả khả năng lọc và luồng khí. Nevermore Mini là một hệ thống lọc tiên tiến kết hợp cả màng lọc HEPA, than hoạt tính (và sắp tới là công nghệ quang xúc tác của chúng tôi) để xử lý các hợp chất hữu cơ bay hơi (VOCs) và các hạt bụi siêu mịn. Đọc thêm ở cuối trang để biết lý do tại sao nên thêm bộ lọc tuần hoàn vào máy in của bạn!

Xây dựng theo nhu cầu của bạn, có thể là bản đơn giản chỉ với quạt và điều khiển PWM từ máy in/Klipper; hoặc bản USB độc lập để dễ dàng kết nối ở mọi nơi; cho đến bản Pro có màn hình và cảm biến khí VOC - sự lựa chọn là của bạn!

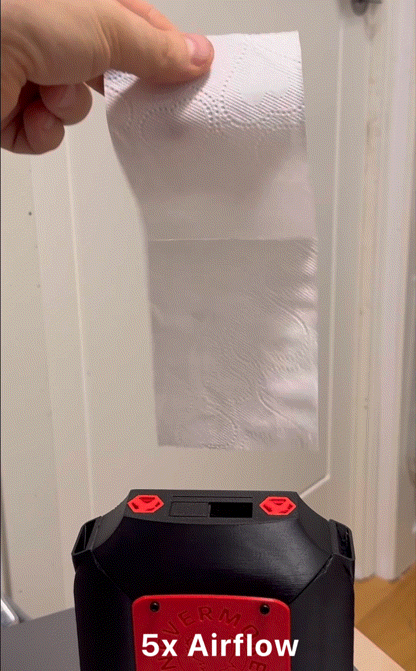

Nevermore Mini Cải Thiện Luồng Khí Như Thế Nào?

Các bộ lọc nhỏ truyền thống gặp khó khăn: quạt ồn ào cần thiết để đẩy khí qua màng lọc than hoạt tính và HEPA bị cản trở dẫn đến luồng khí không hiệu quả, hỗn loạn và lưu lượng khí rất kém. Nevermore Mini đã thay đổi điều đó, nó là một sự tiến hóa trong thiết kế bộ lọc nhỏ gọn, giải quyết đồng thời ba vấn đề lớn:

1. Kích thước màng HEPA: Không còn bị hạn chế, diện tích bề mặt màng lọc HEPA giờ đây rộng tới 8.500 mm² - vượt xa 3.000 mm² của các hệ thống cùng kích cỡ như Bentobox hay Nevermore Micro (với tùy chọn lõi lọc HEPA). Điều này tương đương với gần gấp ba lần lưu lượng khí ở cùng một áp suất quạt. Không còn chỉ lọc không khí quanh bộ lọc nữa!
2. Than hoạt tính không bị cản trở: Lớp lọc than hoạt tính giờ đây bao quanh màng HEPA, tạo thành hình dạng tròn và dày dần theo chiều sâu. Thiết kế này giảm thiểu sự cản trở áp suất, ngay cả khi lớp than dày lên. Nevermore Mini có chu vi ngoài hơn 17.000 mm², lớn hơn gấp 3-7 lần so với các đối thủ, đảm bảo khả năng lưu lượng khí lớn tương đương gấp 3-7 lần. Đường kính bộ lọc ngoài lớn hơn cũng có nghĩa là không khí di chuyển chậm hơn qua bộ lọc - giúp tăng thời gian tiếp xúc với carbon - từ đó tăng hiệu quả lọc hơn nữa!
3. Luồng Khí Không Bị Gián Đoạn: Không có sự cản trở phía trước và thiết kế quạt ít bị hạn chế hơn, không khí thoát ra khỏi bộ lọc với tốc độ cao. Điều này thúc đẩy sự trộn lẫn không khí trong buồng tốt hơn và nâng cao đáng kể khả năng lọc tổng thể. Thiết lập hút cũng giảm thiểu tổn thất hiệu quả thường gặp khi không khí tốc độ cao va chạm với các điểm hạn chế, duy trì luồng khí tuyến tính và hiệu quả qua bộ lọc.

Nói tóm lại, những cải tiến này đánh dấu một kỷ nguyên mới trong công nghệ lọc khí máy in nhỏ gọn. Thêm vào đó, nó còn trông rất đẹp (chúng tôi nghĩ vậy).

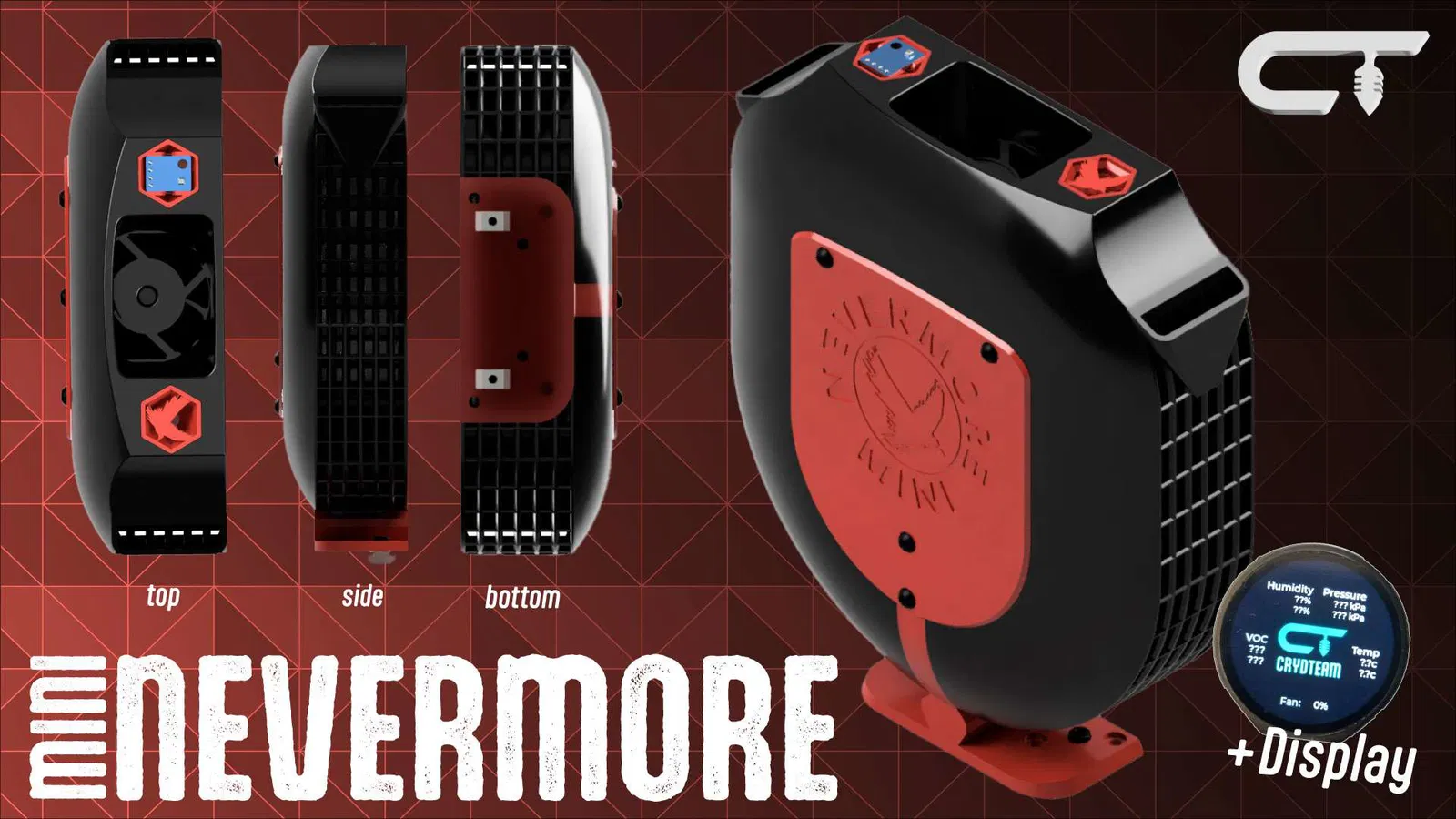

Về Nevermore Mini

Phiên bản Nevermore Mini đầu tiên này đại diện cho phiên bản Nevermore linh hoạt nhất từ trước đến nay. Bộ lọc nhập môn này tương thích với rất nhiều loại máy in 3D, bao gồm nhưng không giới hạn ở các máy Bambu, Voron, Ratrig, Annex, Anycubic, Vzbot, Qidi và Creality. Nó được thiết kế để lắp đặt linh hoạt, có khả năng:

• Gắn đứng hoặc phẳng
• Gắn trên mọi thanh nhôm định hình 1515, 2020, hoặc 3030
• Gắn vào tấm phẳng bằng bu lông phía sau và miếng dán 3M VHB 30mm ở giữa
• Gắn bằng nam châm cho các vỏ máy bằng kim loại
• Bắt vít xuyên qua tấm phẳng

Đối với người dùng Klipper, chỉ cần nguồn điện PWM (5-24V tùy thuộc vào quạt). Đối với những người khác, nguồn điện USB với bộ điều khiển PWM thủ công là đủ để hoạt động độc lập.

Tải file in trên printables, đối với mô hình đầy đủ ở định dạng f3d, truy cập Nevermore 3D trên GitHub!

Có câu hỏi về cách lắp ráp? Cần trợ giúp về cách lắp đặt vào máy của bạn, hoặc các bộ phận khác nhau làm gì và lắp ráp với nhau như thế nào? Tham gia cộng đồng Discord của chúng tôi!

Filament và Cài đặt In Đề Xuất:

• ABS/ASA hoặc vật liệu chịu nhiệt khác có thể chịu được nhiệt độ lặp đi lặp lại từ bàn nhiệt và buồng máy mà không bị cong vênh. Nevermore Mini được thử nghiệm với ABS+.
• Giá đỡ? Không. Những chỗ cần giá đỡ đã được tích hợp sẵn trong file STL/3mf.
• Chiều cao lớp 0.2mm và chiều cao lớp đáy 0.2mm (cần thiết để slicer nhận diện đúng dung sai tích hợp (wago, giá đỡ, v.v.).
• 4 lớp tường (wall), 15-20% độ đặc ruột (infill).

Danh Sách Vật Tư:

Mặc định là quạt 2 dây nối với đầu nối microfit 2 chân, không có mạch điện tử, gắn vào thanh nhôm định hình (1515, 2020, hoặc 3030) bằng t-nut.

MỤC

[BẢN LẮP RÁP CƠ BẢN]

#

Quạt

5020

GDSTime [5V, 12V hoặc 24V]

1x

(tùy chọn thay thế)

4028

Delta [24V]

Delta [12V]

Sunon [12V]

HEPA

190x45

Danh sách nhà phân phối Nevermore trên GitHub

Nevermore Mini HEPA của Bluerolls

1x

Carbon

4mm

Danh sách nhà phân phối Nevermore trên GitHub

150g

Nam châm

6x3mm

6mm [Đường kính] x 3mm [Cao] N35 +1x cho bambulabs

8x

Ốc vít

HOẶC LÀ

Bộ ốc đầu tròn M3 282 chi tiết [bao gồm ốc + nhiều phụ tùng thay thế]

1 bộ

hoặc

M3

6mm BHCS / FHCS đầu mỏng mặt ngoài

4x

6mm SHCS

6x

Lắp đặt:

M3

ốc m3 x 8mm SHCS nếu là thanh 2020/1515 0-2x

M4

ốc m4 x 8mm SHCS nếu là thanh 3030 0-2

T-nuts

1515/2020/3030 [t-nut để lắp, nếu máy in có thanh nhôm định hình]

2x

Lưu ý: Đối với người dùng bambu, dùng một nam châm phụ thay cho ốc lắp. Vì tấm che là nhôm, cần thêm miếng dán kim loại (khuyên dùng loại 30mm, dày 0.3-0.5mm).

Ren cấy

M3x5x4

Ren cấy 5mm(OD) x 4mm (L) M3

10x

Điện

Đầu nối Micro-Fit 2 chân đực+cái

1x

Dây FEP AWG 26-28 20cm: một đen, một đỏ

2x

[PHỤ KIỆN TÙY CHỌN THÊM]

#

Cảm biến

SGP40

Cảm biến VOC Đo khí VOC

1x

BME280

Cảm biến Nhiệt độ/Độ ẩm Bù nhiệt/độ ẩm cho VOC

0-1x

Thay thế

Cảm biến kép, bo mạch đơn Thay thế các cảm biến riêng lẻ, có cả SGP40 và BME280 trên một PCB. Hơi đắt!

0-1x

Màn hình

Màn hình cảm ứng Pi Pico 1,28"

1x

USB

Đầu nối góc 90 độ USB cấp nguồn cho pico. 20cm

1x

Đầu nối USB 4 chân Ở mặt ngoài bộ lọc

1x

Dây điện

Khe cắm vừa Wago 221 [nối tiếp, 2 dây và 3 dây]

0-4x

Nguồn

Buck

DC-DC 5V-12V [Chỉ cần nếu cần nguồn USB 5V cho quạt 12V]

0-1x

Neopixel

Sáng từ dưới nắp trên?

0-2x

[BỘ SẢN PHẨM LÀM SẴN]

OneTwo3D [Anh]

Nevermore Mini [Basic] 4028/24V

BlueRolls [AliExpress]

Nevermore Mini Kit [Basic / Advanced]

Lưu ý: Bộ kit của Bluerolls chưa được Nevermore3d kiểm tra / xác nhận, tự chịu rủi ro khi mua.

Mandala Roseworks

Nevermore Mini Hardware Kit

Central 3D Printing

Nevermore Mini Hardware Kit

Để lắp đặt mà không cần gắn vào thanh nhôm định hình, ví dụ như trong máy Bambu, hãy tháo ốc m3x8 và t-nut.

Suy nghĩ về Tùy chọn Quạt [4028 hoặc 5020]:

5020: Đẩy khí nhanh, đạt được sự pha trộn/lưu thông khí tốt nhất trong buồng, nhưng có lưu lượng khí tổng thể mỗi phút thấp hơn (5 CFM không cản trở). 4028: Lưu lượng khí cao nhất (>10cfm bên trong bộ lọc ở chế độ tối đa), nhưng với đường thoát khí rộng hơn nên không đẩy khí xa bằng.

Nevermore Mini - Lắp ráp cơ bản [Quạt 5020, 4028 chỉ cần gài vào]

Đánh giá Nevermore Mini đầu tiên (tiếng Đức):

Tổng quan Nevermore Mini của Crydteam (tiếng Đức):

Chốt khóa lõi lọc và cửa:

Video tua nhanh:

Sơ đồ đấu dây cho phiên bản nâng cao có màn hình và cảm biến VOC: (được cung cấp bởi crydteam!)

Tôi cần thêm thông tin! Tại sao phải lọc khí thải từ máy in 3D?

In 3D bằng sợi nhựa giải phóng VOCs và các hạt siêu mịn (UFPs), có thể đạt mức nguy hiểm nếu không có hệ thống thông gió phù hợp. Các khí thải này không chỉ là mùi khó chịu; chúng tiềm ẩn những rủi ro sức khỏe đáng kể:

• PLA: Tương đối an toàn hơn, PLA vẫn giải phóng các chất gây ung thư như ethylbenzene và các chất gây kích ứng như methyl methacrylate.
• PETG: Được biết là giải phóng styrene và toluene gây ung thư, có liên quan đến tổn thương hệ thần kinh.
• ABS và ASA: Gây tác động độc hại/kích ứng trực tiếp (được gọi là "Đau đầu ABS"). Chúng tạo ra styrene và benzene gây ung thư, cũng như PAHs và butadiene gây viêm, có liên quan đến các vấn đề tim mạch như đột quỵ và nhồi máu cơ tim.
• Polycarbonate (PC): Giải phóng bisphenol A, một chất được biết đến với khả năng gây rối loạn nội tiết và bị cấm trong các sản phẩm dành cho trẻ em.

Không phải ai cũng có thể thông gió các chất ô nhiễm này ra ngoài trời. Ống xả tiêu chuẩn của máy in thường không đủ hiệu quả: Bộ lọc than hoạt tính nhanh chóng bị bão hòa do lượng carbon tối thiểu, và bộ lọc HEPA không thể lọc hiệu quả các hạt chính được tạo ra trong quá trình in 3D — UFPs. Chúng có thể nhỏ hơn 3-100 lần so với những gì lưới lọc HEPA có thể giữ lại. Tệ hơn nữa, UFPs thường tồn tại dưới dạng chất lỏng ở nhiệt độ phòng (ví dụ: giọt dầu styrene) và có thể được cơ thể hấp thụ như thuốc.

Giới thiệu Giải pháp Nevermore

Nevermore Mini là một bộ lọc tuần hoàn được thiết kế để đặt bên trong buồng in. Nó giữ lại hiệu quả VOCs với hơn 150g than hoạt tính và thu giữ UFPs bằng phương pháp tĩnh điện với màng lọc HEPA tích hợp. Hệ thống liên tục tuần hoàn không khí, đảm bảo các chất ô nhiễm bị bỏ lỡ trong lần lọc đầu tiên sẽ được lọc sạch ở các lần tiếp theo.

Hãy xem xét tác động: Một hệ thống xả thông thường có thể chỉ giữ lại 50% VOCs, để phần còn lại cho bạn hít thở. Ngược lại, Nevermore Mini, với tỷ lệ giữ lại giả định là 50% mỗi chu kỳ, sẽ loại bỏ 93.7% VOCs sau bốn chu kỳ, cho thấy hiệu quả của việc lọc tuần hoàn trong buồng.

Than carbon của tôi có nhất thiết phải là hiệu Nevermore không?

Không, tất nhiên là không. Bất kỳ loại carbon nào ở dạng viên 4mm hoặc dạng hạt lưới 4x6 đều có thể sử dụng được. Tuy nhiên, hãy chắc chắn kiểm tra thông số kỹ thuật của thương hiệu bạn chọn - và nếu họ không cung cấp thông số rõ ràng, hãy yêu cầu hoặc tránh lựa chọn đó. Carbon Nevermore được sản xuất để xử lý hydrocarbon thơm đặc trưng cho ngành in 3D, có tính trung tính, được kích hoạt bằng hơi nước (không axit, an toàn cho máy in) và có thông số kỹ thuật tuyệt vời (diện tích hấp thụ 1250m²/g, hiệu suất CTC 80% và hấp thụ benzen tới 48% theo trọng lượng). Chúng tôi dám nói rằng không thể tìm thấy loại carbon nào tốt hơn cho máy in 3D, nhưng vì nó được chuẩn bị tùy chỉnh cho trường hợp sử dụng của chúng tôi nên có thể có các lựa chọn số lượng lớn rẻ hơn cho những người sử dụng nhiều hơn (lý tưởng nhất là nên sử dụng carbon trong vòng một hoặc hai năm). Dưới đây là hướng dẫn mua carbon cho những ai không thể mua Nevermore, hoặc không có phương tiện để hỗ trợ cộng đồng mã nguồn mở của chúng tôi (5% lợi nhuận bán buôn đóng góp cho Nevermore3D).

Chọn Carbon Phù Hợp Cho Máy In 3D Của Bạn

Việc lựa chọn than hoạt tính tối ưu cho một nhiệm vụ cụ thể đòi hỏi sự cân nhắc kỹ lưỡng các yếu tố quan trọng, bao gồm diện tích bề mặt, hiệu suất CTC/benzen, độ xốp và độ pH. Các đặc tính này đóng vai trò then chốt trong việc xác định hiệu quả và năng suất của than hoạt tính trong việc hấp thụ các chất ô nhiễm mục tiêu!

Diện tích bề mặt có lẽ là yếu tố quan trọng nhất, vì nó ảnh hưởng trực tiếp đến khả năng hấp thụ của than hoạt tính. Diện tích bề mặt cao hơn cho phép có nhiều vị trí hấp thụ hơn, giúp than hoạt tính có thể thu giữ và giữ lại lượng chất ô nhiễm lớn hơn. Than hoạt tính thường dao động từ 500 đến 1250 m²/g, và loại carbon 1200 m²/g sẽ có dung lượng hấp thụ gấp đôi so với loại 600 m²/g. Một loại carbon tốt thường có ít nhất 1000 m²/g. Hãy chắc chắn bạn không bị lừa khi mua loại carbon rẻ hơn 25% nhưng chỉ dùng được bằng một nửa thời gian!

Hiệu suất CTC (Carbon Tetrachloride) - hoặc tốt hơn nữa cho ứng dụng in 3D, hiệu suất hydrocarbon thơm - là một yếu tố quan trọng khác, vì nó đo lường khả năng hấp thụ các hợp chất hữu cơ bay hơi do in 3D tạo ra của than hoạt tính. Hiệu suất CTC cao hơn cho thấy tỷ lệ vi lỗ xốp lớn hơn, rất cần thiết để thu giữ - và giữ lại - các chất ô nhiễm nhỏ như VOCs trong luồng khí. Lựa chọn than hoạt tính có hiệu suất CTC phù hợp với kích thước của các chất ô nhiễm mục tiêu đảm bảo hiệu suất hấp thụ tối ưu. Một loại carbon tốt thường có CTC ít nhất 60%. Hãy chắc chắn bạn không bị lừa khi mua loại carbon rẻ hơn 25% nhưng chỉ hấp thụ được một nửa!

Độ xốp, là sự phân bố kích thước lỗ xốp trong than hoạt tính, cũng đóng vai trò quan trọng. Than hoạt tính, tùy thuộc vào chất lượng và nguồn gốc, sẽ có các tỷ lệ khác nhau giữa vi lỗ xốp (<2 nm), trung lỗ xốp (2-50 nm) và đại lỗ xốp (>50 nm). Đối với mục đích sử dụng chung, sự kết hợp cân bằng có thể được ưa thích, vì chúng có thể thu giữ hiệu quả một phổ rộng các chất ô nhiễm trong khi vẫn cho phép truyền khối lượng và tái tạo hiệu quả. Tuy nhiên, đối với mục đích in 3D, độ xốp cao và trung bình là lý tưởng để vừa thu giữ VOCs (<2 nm) và các cụm siêu mịn (UFPs, <50 nm), trong khi đại lỗ xốp sẽ gặp khó khăn trong việc giữ lại VOCs trong môi trường nhiệt độ cao như buồng máy in 3D. Các loại carbon tốt cho ứng dụng của chúng tôi thường có nguồn gốc từ dừa hoặc anthracite, vì chúng có nhiều vi lỗ xốp, trong khi các loại carbon phổ biến khác như tre hoặc bitum thường có tỷ lệ đại lỗ xốp lớn hơn. Hãy chắc chắn bạn không bị lừa khi mua loại carbon rẻ hơn 25% nhưng lại giải phóng gấp đôi lượng VOCs!

Độ pH của than hoạt tính của bạn cần được xem xét, đặc biệt khi xử lý các ứng dụng hoặc chất ô nhiễm nhạy cảm với pH. Than hoạt tính có độ pH trung tính hoặc hơi kiềm phù hợp với hầu hết các ứng dụng, trong khi than hoạt tính có tính axit hoặc kiềm có thể cần thiết cho các nhiệm vụ cụ thể. Để thu giữ bất kỳ loại VOC nào được tạo ra từ bất kỳ loại sợi nhựa nào, một loại carbon trung tính (có khả năng liên kết với cả VOCs trung tính, axit và kiềm) được ưa chuộng. Một số người dùng cũng đã gặp phải tình trạng ăn mòn máy in nghiêm trọng do sử dụng carbon bị nhiễm axit/được xử lý bằng axit, mà vì lý do nào đó lại được phát hành cùng với chu kỳ gia nhiệt. Hãy chắc chắn mua loại carbon an toàn cho máy in 3D, được kích hoạt bằng hơi nước và không qua xử lý/tráng axit!

So sánh carbon nhanh chóng

Như một số liệu so sánh chung cho carbon trung tính, hãy thử nhân diện tích bề mặt và hiệu suất CTC (không gian khả dụng * hiệu quả hấp thụ):

Carbon A: 1250 m²/g 80% CTC sẽ là 1250 0.8 = 1000 (vâng, đây là thông số của Nevermore)

Carbon B: 1000 m²/g 50% CTC sẽ là 1000 0.5 = 500

Điều này có nghĩa là Carbon A dự kiến sẽ có hiệu suất gấp 2 lần, hấp thụ nhiều VOCs hơn trong thời gian dài hơn.

Hãy chắc chắn mua Carbon A TRỪ KHI nó có giá gấp đôi (hoặc nếu bạn muốn nạp lại lõi lọc gấp đôi số lần - việc này khá tốn thời gian!).
