Ornament PokeStop Quay Tròn (Spinning PokeStop Ornament)

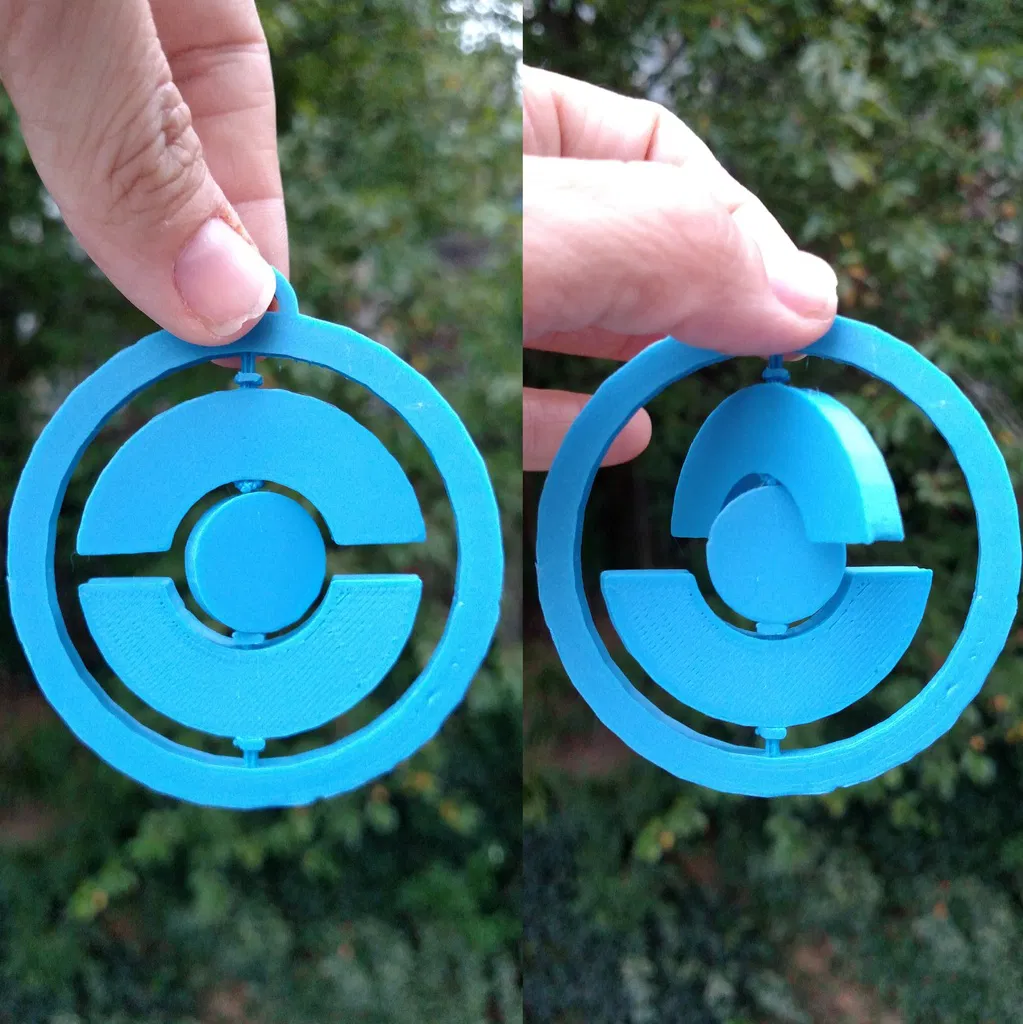

Hồi trước, lúc cả nhà mình mê Pokémon Go dữ lắm, kiểu gì cũng phải có “dấu ấn” của game này trên cây thông Noel. Mình làm mẫu PokeStop Ornament này bằng OpenSCAD và in bằng ColorFabb PLA/PHA (Sky Blue). Món trang trí này không rớt potion hay Pokeball đâu, nhưng nó sẽ quay y như PokeStop ngoài game!

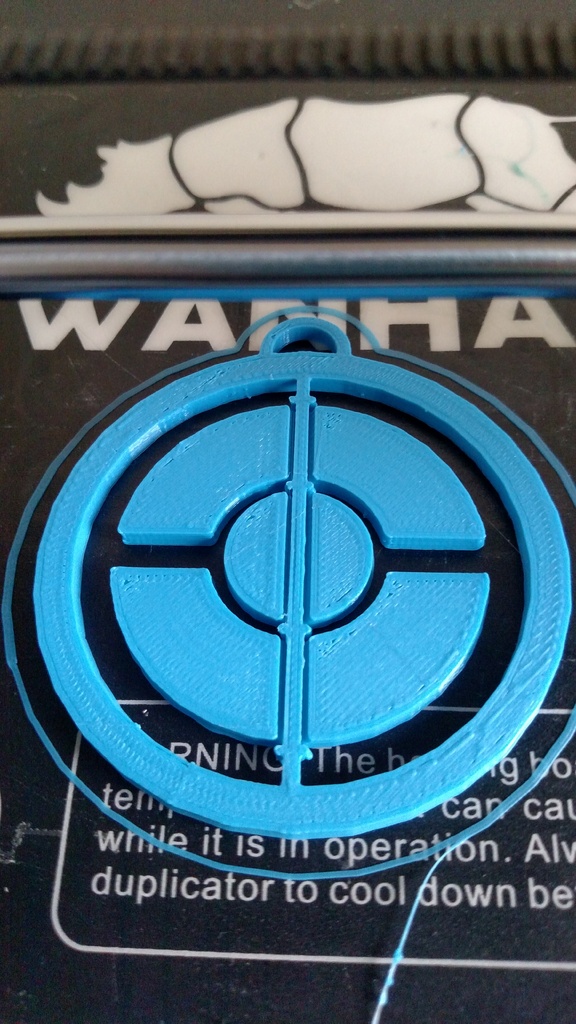

Mình in nằm phẳng trên bed, không cần supports và không cần brim.

Có vài file để bạn chọn:

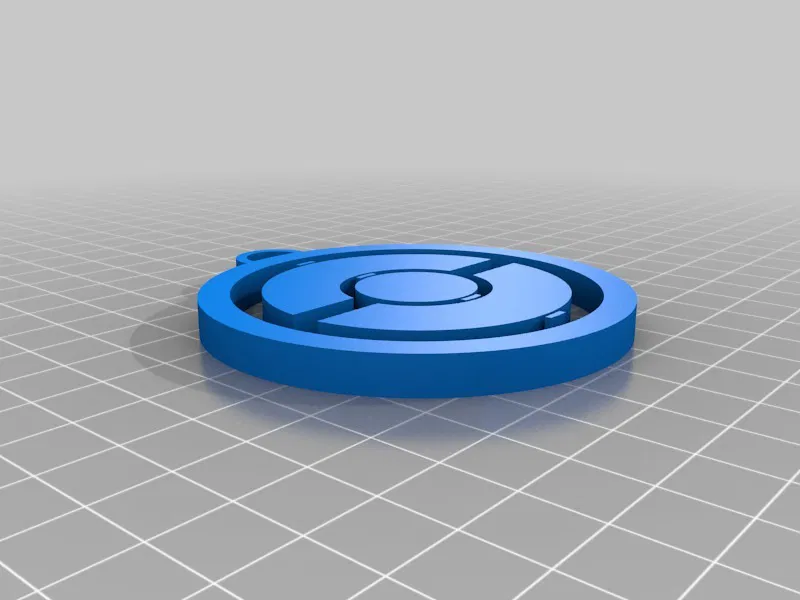

• PokeStopOrnament-0.75clearenceALL.stl - Bản gốc của mình, nhưng sẽ thấy mặt (faces) hiện rõ trên phần Cylinder.

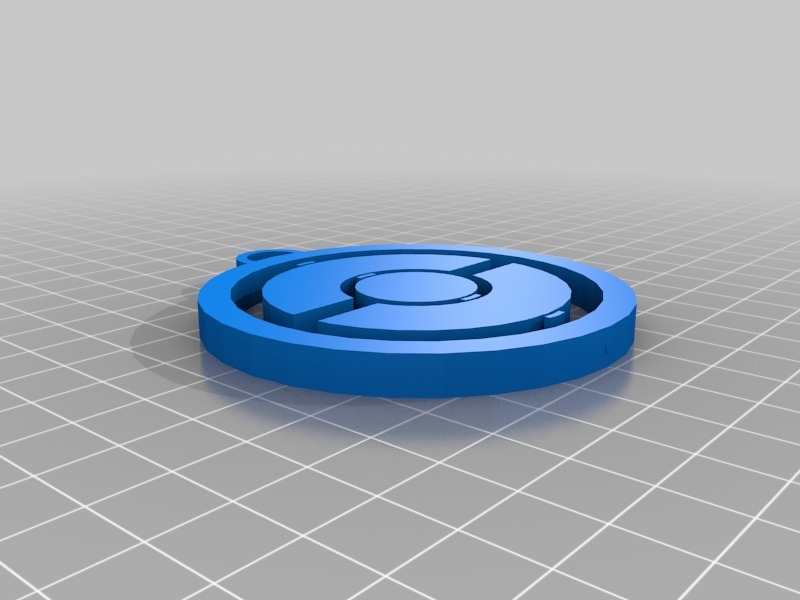

• PokeStopIncreasedNumberOfFaces.stl - Bản mượt hơn do tăng số faces cho các cylinder.

• PokeStopOrnamentWithComments.scad - Nếu bạn quan tâm code OpenSCAD gốc và/hoặc muốn chỉnh clearance, đây là file code mình dùng để tạo model.

Ghi chú:

Bên ngoài các phần chuyển động có những “miếng kê” nhỏ dày 1mm để giữ chúng đúng vị trí. Bạn nên giảm tốc độ first layer chậm hơn bình thường để mấy chi tiết nhỏ này ra cho ổn.

Nếu bạn thấy các miếng kê 1mm đó bị dính vào các vòng tròn ngay ở first layer, cũng không nhất thiết phải hủy in liền. Cứ quan sát thêm chút. Nếu các layer sau có khe hở, thì thường in xong bạn chỉ cần dùng móng tay là tách/giải phóng các phần chuyển động ra được.

Cách Mình Thiết Kế Mẫu Này

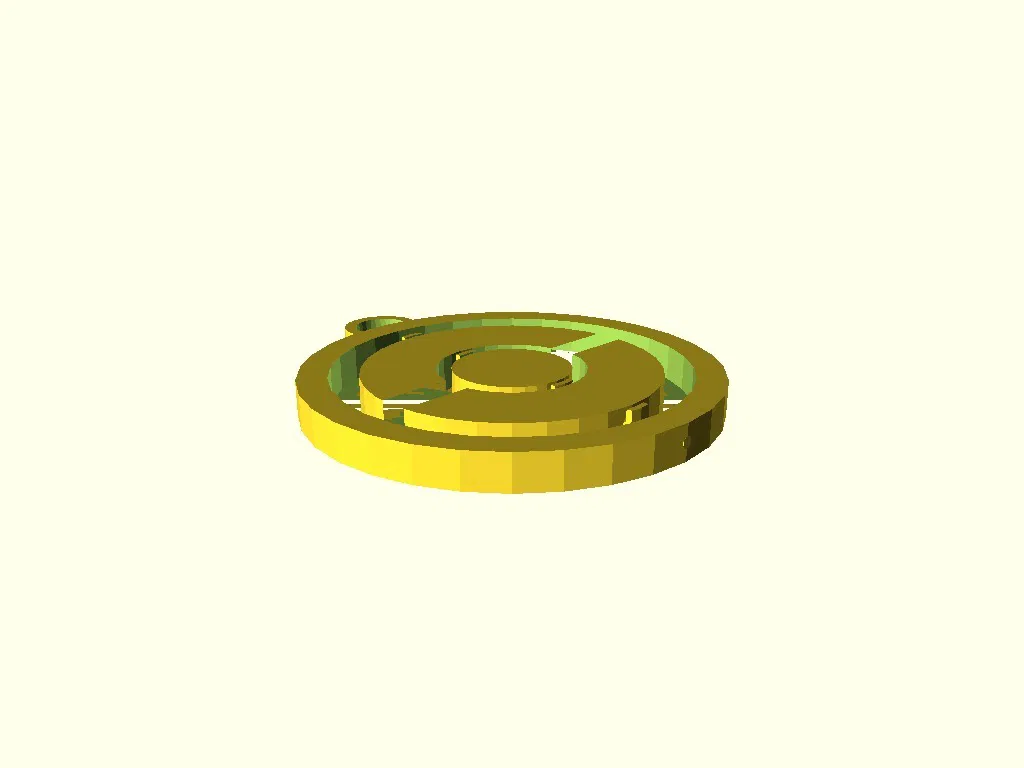

OpenSCAD

Mẫu ornament này được thiết kế bằng OpenSCAD. Thiết kế có tận dụng bridging. Ở giữa ornament có một trục nhỏ xuyên qua tâm. Trục này là một cylinder 8 cạnh đơn giản, được xoay để khuyến khích bridging và đảm bảo mình dùng overhang 45%.

Tất cả clearance mình để 0.75mm. Làm vậy để quay siêu nhẹ, đồng thời giảm nguy cơ bị dính ở các lớp đầu.
