Vỏ (enclosure) cho sạc AUKEY PA-T11
Mẫu vỏ enclosure gồm 2 nửa cho sạc AUKEY PA-T11, giúp giữ chặt dây USB để tránh bị lấy mất. Bắt bằng vít M3x10 và ê-cu, có điểm luồn dây rút; yêu cầu đầu USB dài ≤18mm, lỗ dây 6.7mm.
Mô tả

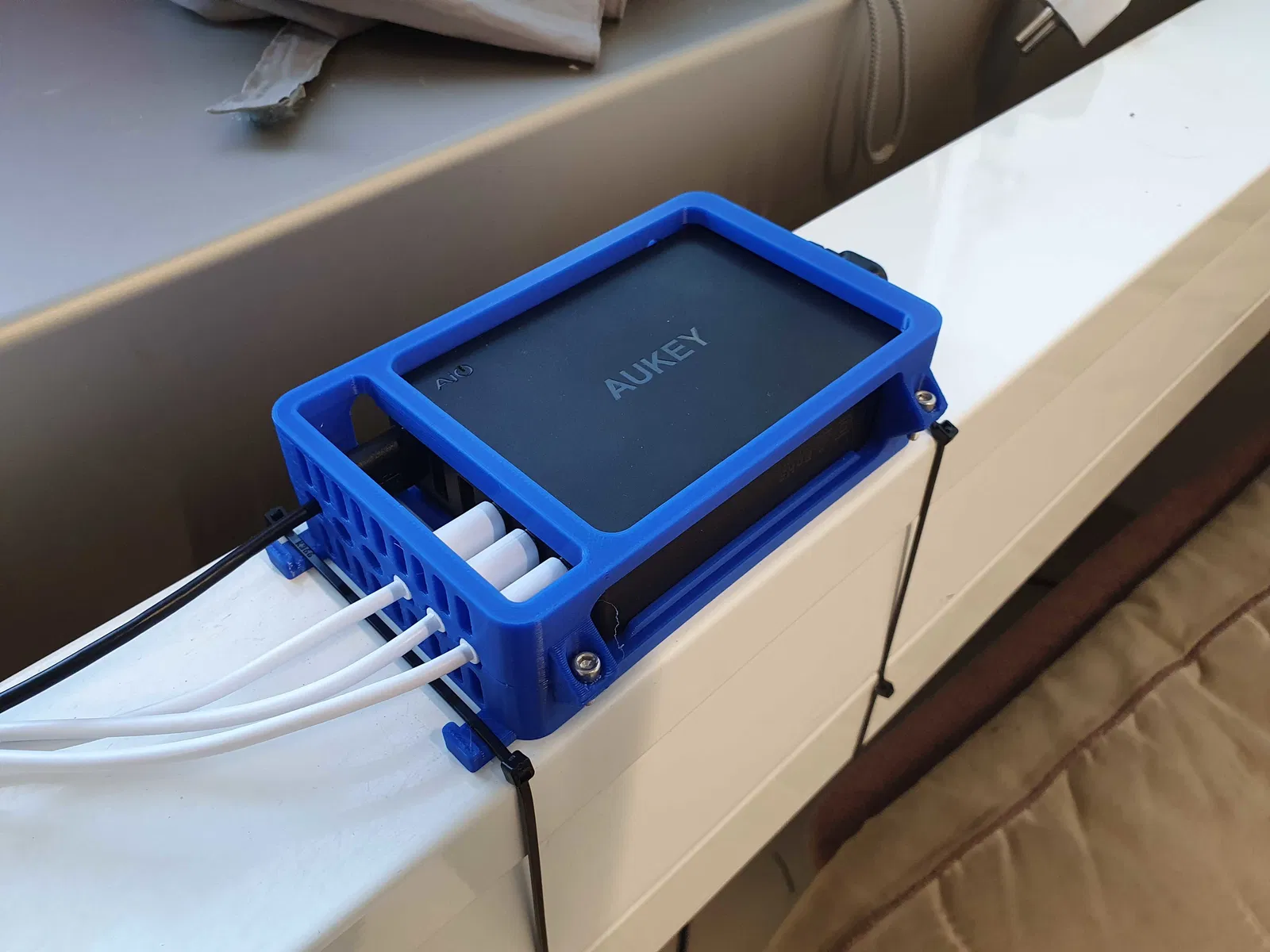

Vỏ open enclosure này được thiết kế để giữ chặt các dây USB trên bộ sạc Aukey PA-T11 đang dùng ở phòng sinh hoạt chung của tụi mình, nhằm tránh bị lấy mất. Vỏ gồm 2 nửa (halfshells) và cần bắt vít lại với nhau bằng vít M3x10 kèm ê-cu. Ngoài ra còn có các điểm móc để siết dây rút (cable ties) như trong hình.
Phần áo nhựa (plastic jacket) của đầu cắm USB không được dài quá 18mm thì 2 nửa vỏ mới đóng khít đúng cách. Lỗ cho dây có đường kính 6.7mm.

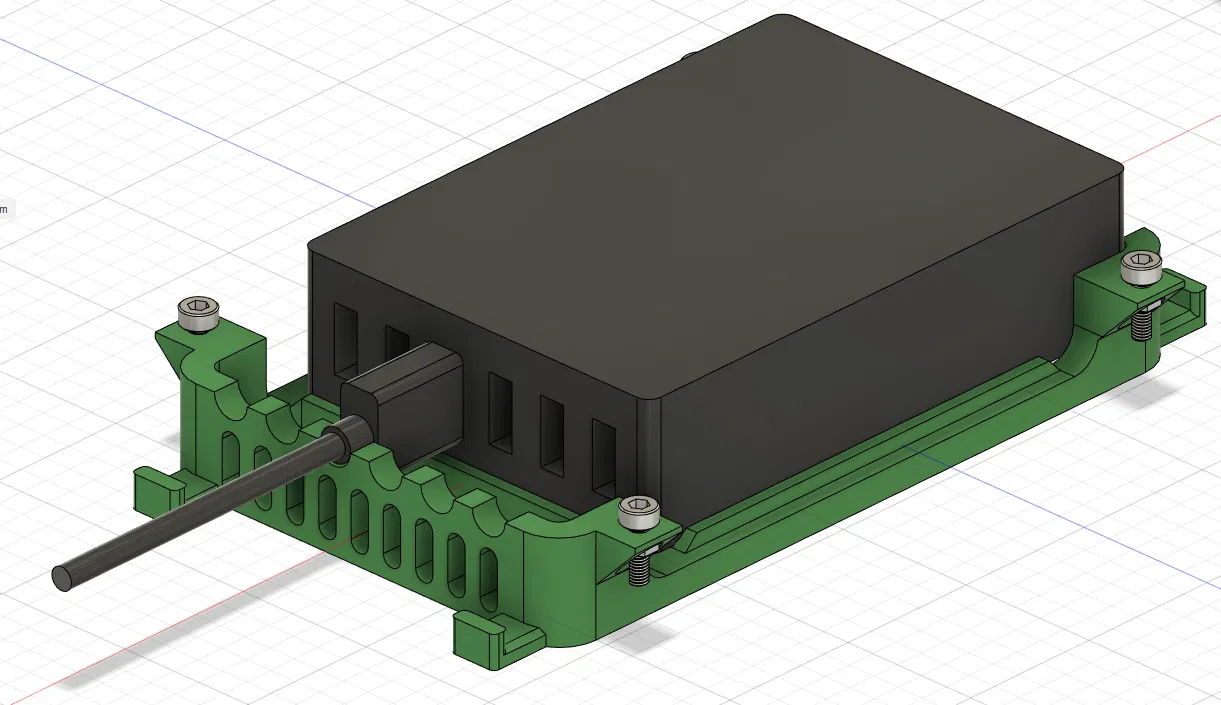

Vỏ được thiết kế bằng Autodesk Fusion 360 và file thiết kế đã được đính kèm trong dự án này. Bạn có thể dùng nó để chỉnh kích thước phần holder theo nhu cầu.
Cần dùng supports cho khu vực chỗ con vít. Các phần khác in ổn mà không cần supports.
