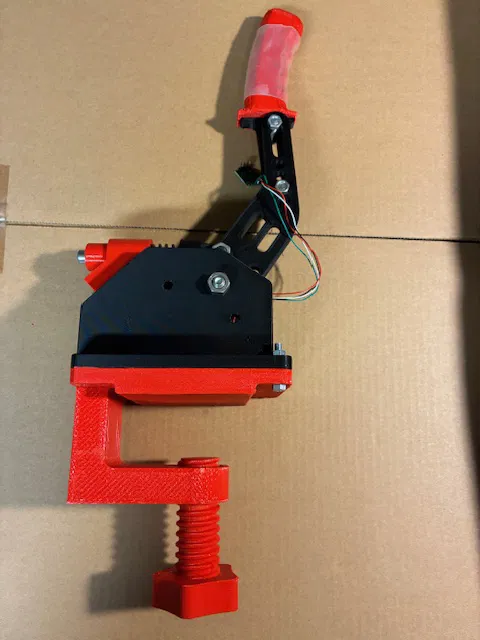

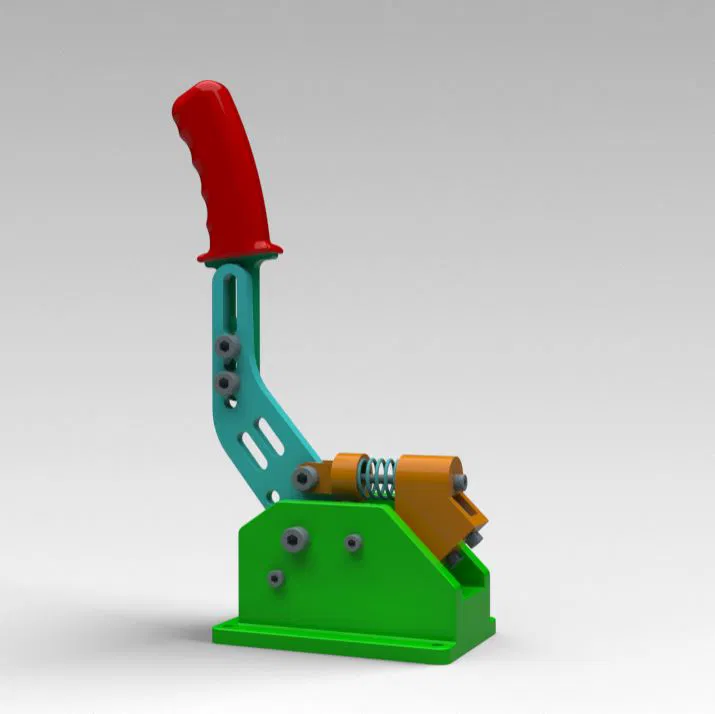

Phanh tay Sim Racing – Load Cell

Dự án này là bản remix từ mẫu sim racing handbrake dùng potentiometer đã được nhắc tới, nâng cấp lên dùng load cell để đo lực (force-based) thay vì đo vị trí (position-based input).

Kết quả là cảm giác phanh tay thật hơn nhiều, gần giống phanh tay thủy lực (hydraulic handbrake) ngoài đời dùng trong motorsport.

• Tương thích Arduino Uno khi dùng UnoJoy

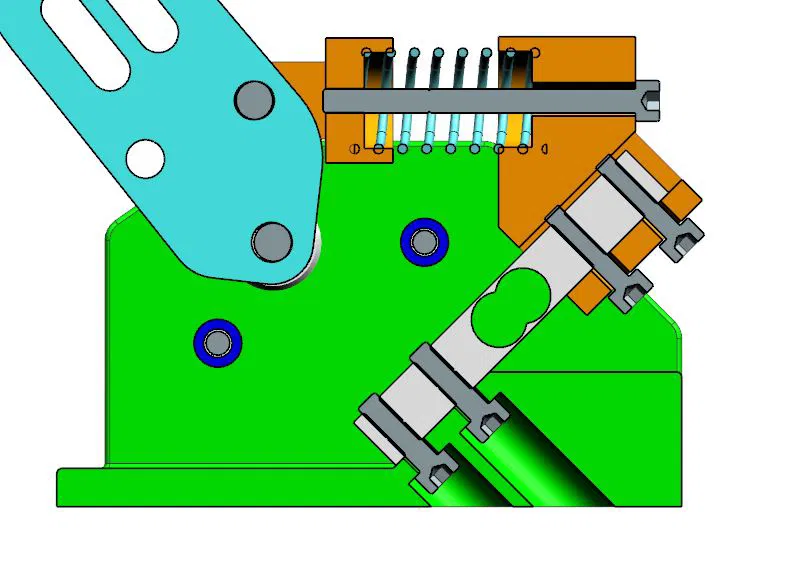

• Độ cứng chỉnh được tùy theo lò xo và mức preload

• Chủ yếu dùng linh kiện in 3D

Phần cứng sử dụng:

• Load cell (thường 10–50 kg (https://www.sparkfun.com/load-cell-10kg-straight-bar-tal220.html#content-features))

• Mạch khuếch đại load cell HX711

• Lò xo (tùy người dùng)

• 2x bu lông M4x18

• 6x bu lông M5x18 + 4x đai ốc M5

• 3x bu lông M5x70 + 3x đai ốc M5

• 3x bu lông M8x30 + 3x đai ốc M8

• Bu lông M8x70 + đai ốc M8

• Arduino kèm cáp USB

Firmware:

• Arduino Uno nạp UnoJoy (xem hướng dẫn unojoy: https://github.com/AlanChatham/UnoJoy)

Hiệu chỉnh (Calibration):

• Windows Game Controller settings

• Cài đặt điều khiển trong game

• Đã test với Assetto Corsa

Lưu ý (Disclaimer):

Đây là dự án DIY. Việc lắp ráp và sử dụng bạn tự chịu rủi ro. Nhớ đi dây đúng và bắt cố định chắc chắn trước khi dùng.
