Khóa tủ cho camper (Camper cabinet lock)

Tác giả Florian_3585901

Lượt tải
2
Lượt coi
54
Tải tất cả (.zip)· 8 file · 398,9 KB· 398,9 KB

File 8 398,9 KB

  • Drehriegel_v4_1767404454.stlSTL · 73,5 KB
  • Drehriegel_v4_1767404455.scadSCAD · 594 B
  • Anschlag_1767404455.scadSCAD · 350 B
  • Anschlag_1767404456.stlSTL · 41,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#190317
Danh mục
DIY
Ngày đăng

Mô tả

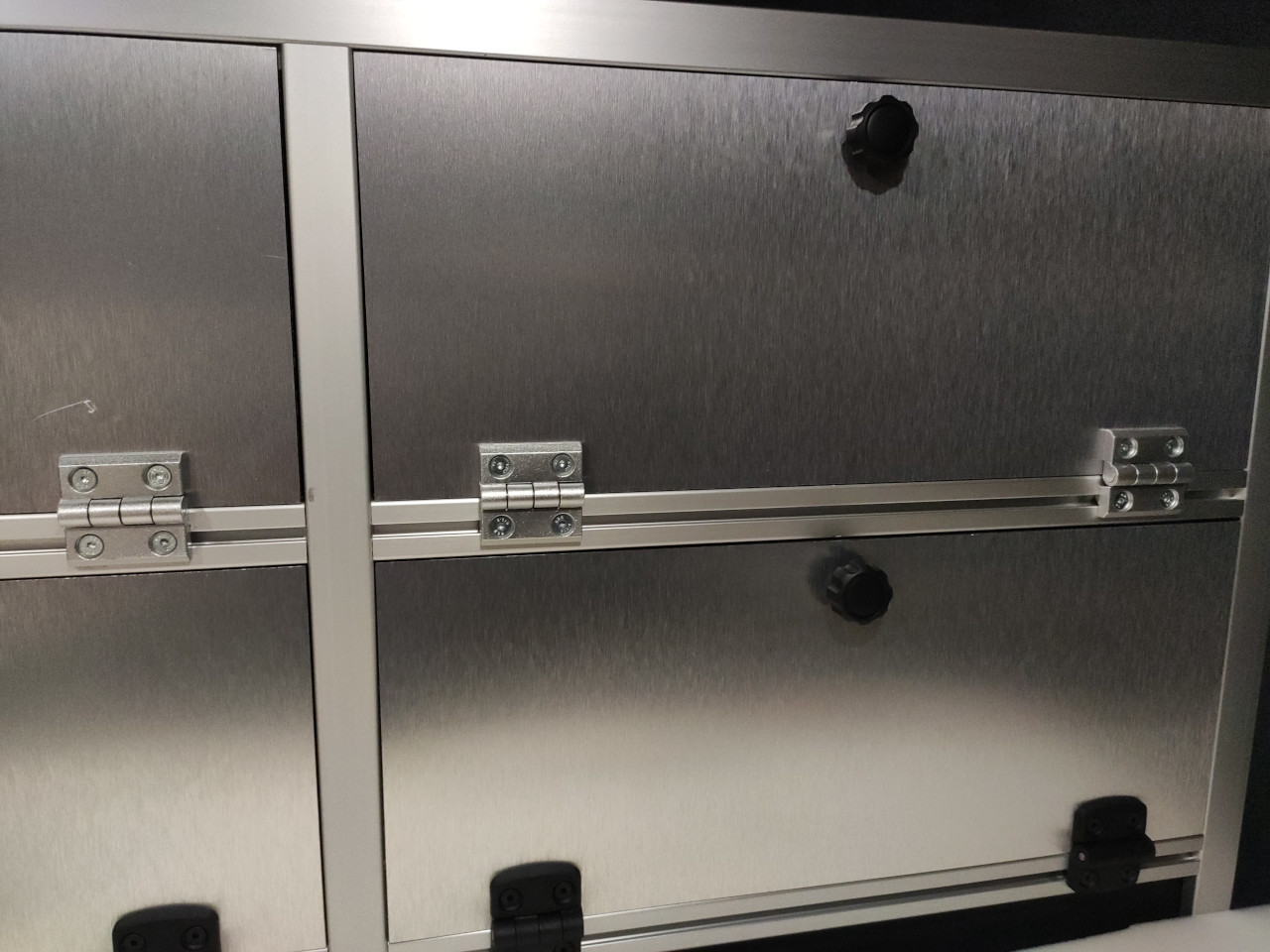

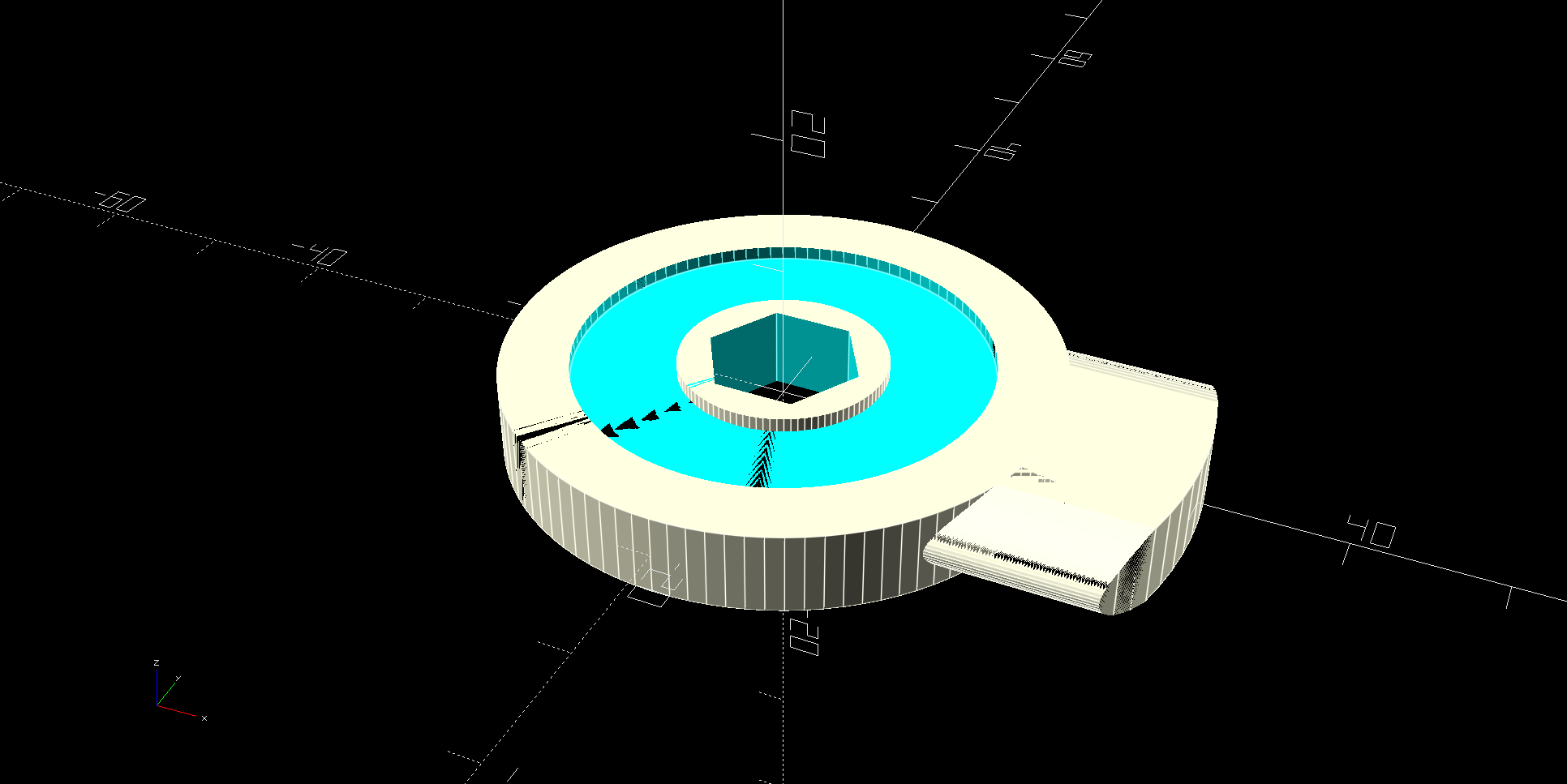

Mình không tìm được loại khóa nào nhìn ổn cho chiếc minicamper của mình (VW Caddy), nên tự thiết kế một cái. Camper của mình dùng profile 30x30, và cái khóa này được thiết kế để vừa khít đúng với loại profile đó. Nếu bạn dùng profile khác thì có thể sẽ cần chỉnh lại.

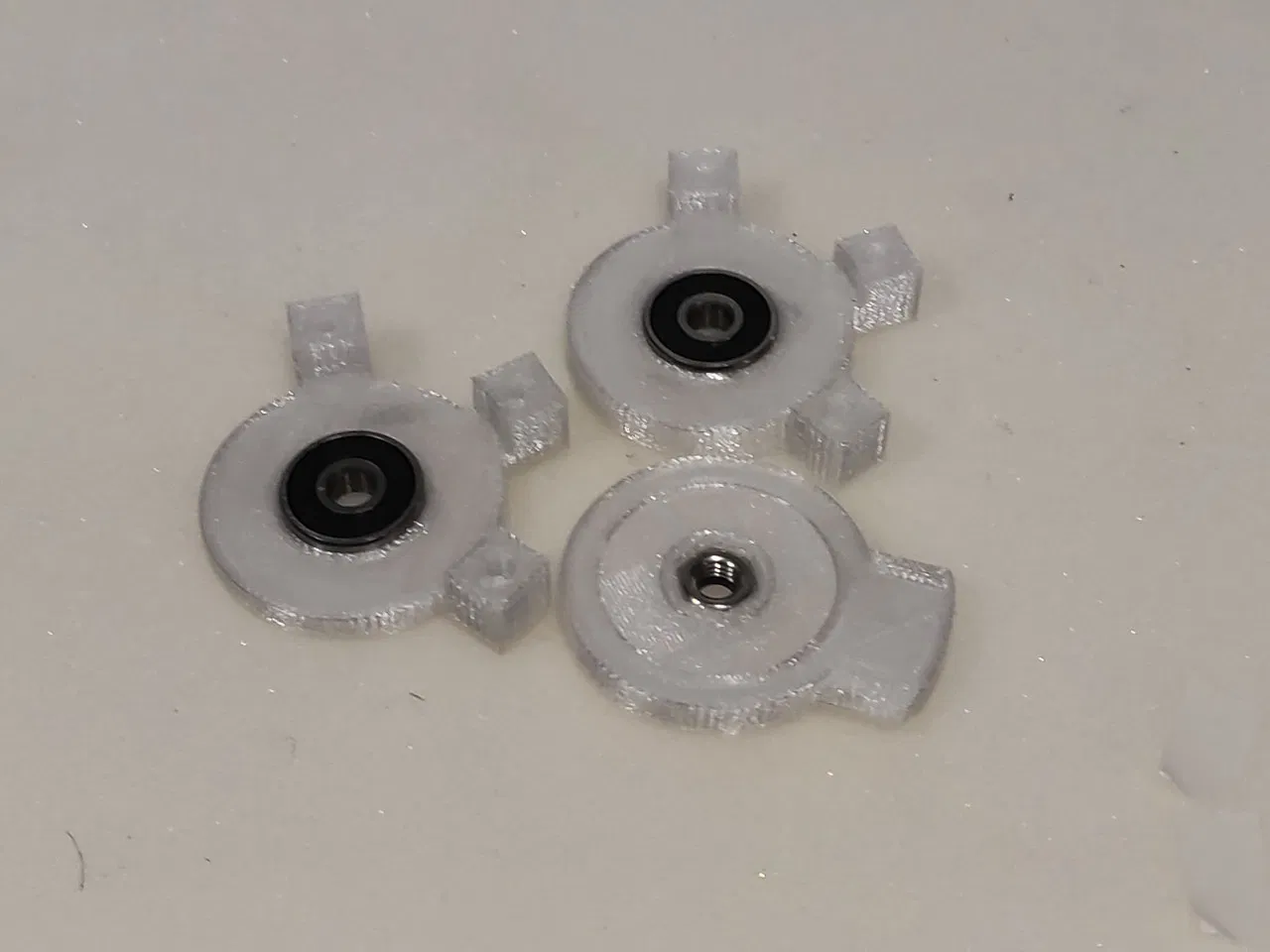

Mình in bằng PETG trong (transparent) với thiết lập mặc định.

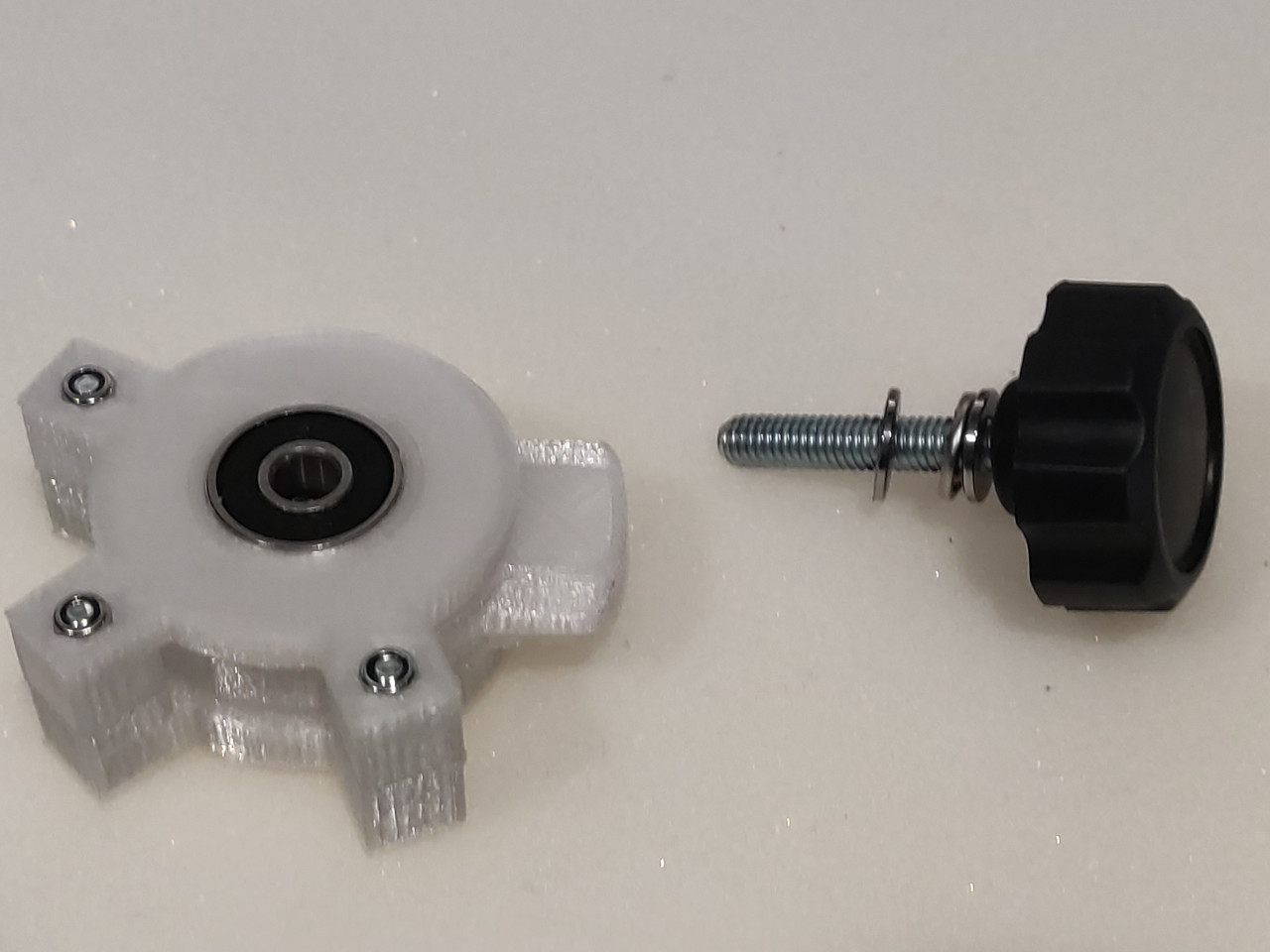

Các bộ phận cần có:

  • 2x ball bearing 6262RS
  • 1x ball bearing F6-12M
  • 1x M6 nut
  • 2x M6x30 star handle
  • 3x M3 nut
  • 3x M3x20 screws

Coi thêm Ẩn bớt

Thông số in

Định dạng
scadstl
Số file mô hình
8
Tổng dung lượng
398,9 KB
File lớn nhất
175,7 KB
