SBFI (Smooth Beefy Front Idlers) – Front Idlers nam châm cho Voron 2.4 & Trident

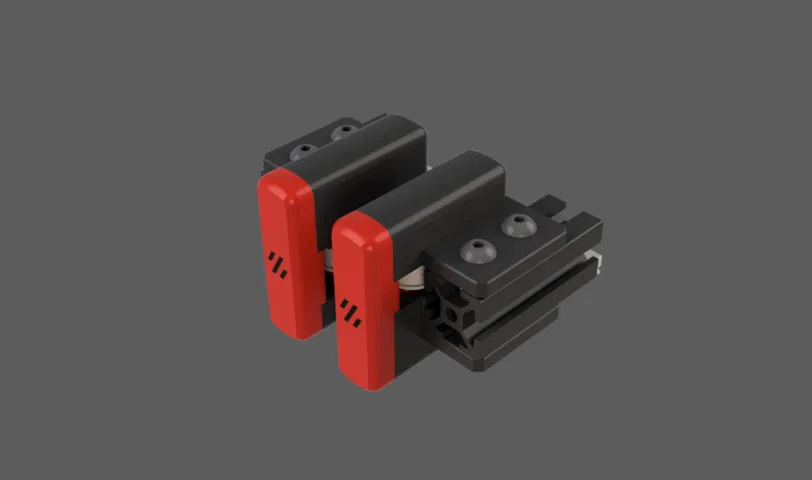

SBFI (Smooth Beefy Front Idlers) là bản remix từ clee’s BFI, thay thế front idlers cho Voron 2.4 và Trident. Thiết kế đối xứng, có nắp nam châm che ốc và bo cạnh cong; BOM gần như BFI, thêm nam châm 6x3mm.
Mô tả
Trước hết
Ghé coi repo GitHub ở đây: https://github.com/Radiotbo3d/SBFI
Đây là gì?
Đây là bộ front idlers (idler phía trước) thay thế cho máy Voron (và các máy dựa trên Voron). Thiết kế này có cho Voron Trident và Voron 2.4.
Cải tiến?
Đây là một phiên bản remix/dựa trên BFI. Bản của mình có vài cải tiến hoặc thay đổi để phù hợp nhu cầu sử dụng.
Thay đổi:
- Giờ đã đối xứng

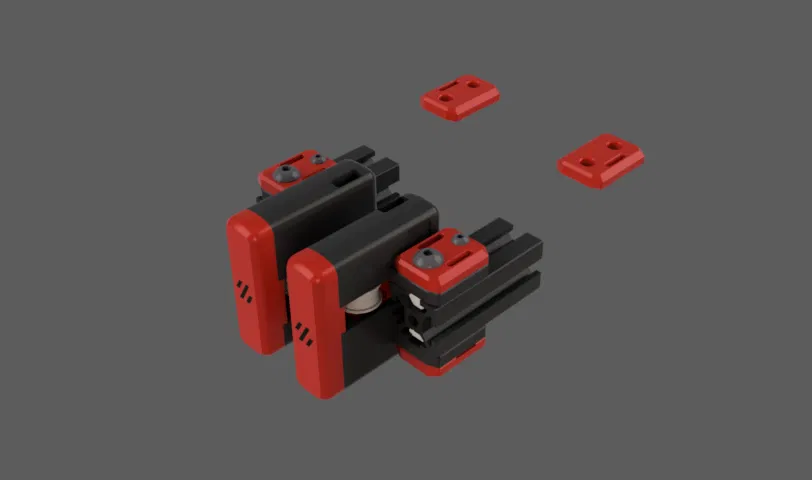

- Có nắp nam châm nên không còn phải nhìn thấy mấy con ốc nữa
- Bo cạnh cong thay cho chamfer (rất giống Ramalama2)
Một vài điều nữa bạn cần biết:
Tất cả các clip cho dây đai Z trên Voron 2.4 y chang như BFI
Phần internal bearing stack holder cũng y chang như BFI (nên nếu bạn đã có BFI và muốn đổi qua SBFI thì không cần in lại phần đó)
Các nắp nam châm phía trước có thể in bằng MMU/AMS, hoặc bạn có thể in thành các gcode riêng mà không cần tháo build plate sau mỗi lần in, hoặc đơn giản là in với phần âm (negative) của logo Voron (một màu)
BOM
SBFI cho Voron 2.4
(Đây là BOM y chang BFI nhưng bạn cần thêm 8 viên nam châm 6x3mm (4 viên mỗi idler). "Dùng 4 viên (2 viên mỗi idler) vẫn ổn, nhưng mình vẫn khuyên dùng 8 viên")
Với V2.4, bạn cần:
- 4× M5×30 BHCS
- 4× ê-cu lục giác M5
- 2× chốt đường kính 5mm, dài 18mm
- 2× M3 t-nuts
- 2× M3×16 BHCS
...cộng thêm bộ shim/bearing stack cho mỗi idler giống như front idlers zin (stock) ban đầu.
SBFI cho Trident
(Đây là BOM y chang BFI nhưng bạn cần thêm 8 viên nam châm 6x3mm (4 viên mỗi idler). "Dùng 4 viên (2 viên mỗi idler) vẫn ổn, nhưng mình vẫn khuyên dùng 8 viên"; và ngoại lệ là bạn cần đổi M5x40 SHCS thành M5x40 BHCS)
Với Trident, bạn cần:
- 4× M5×40 BHCS
- 4× ê-cu lục giác M5
- 2× chốt đường kính 5mm, dài 18mm
...cộng thêm bộ shim/bearing stack cho mỗi idler giống như front idlers zin (stock) ban đầu.
Đóng góp
Mình muốn cảm ơn mọi người đã giúp phát triển dự án này.
- @clee (BFI gốc)
- @Ramalama2 (Thiết kế bo cạnh cong)
- @Shaly (Góp ý cải tiến và test)
- @TheVoronModder (Góp ý cải tiến) (ghé coi Chunky Alpaca Idlers của anh này)
- @Micky (Gợi ý bo cạnh cong)
Nếu ai có gợi ý để cải thiện thiết kế hoặc có tính năng hay ho nào có thể thêm vào, cứ mạnh dạn nói với mình nha.
Bạn có thể liên hệ mình qua GitHub hoặc qua Discord "radiotbo" (chắc mình sẽ trả lời nhanh hơn trên Discord)
