Anycubic i3 Mega S Filament 180deg turner

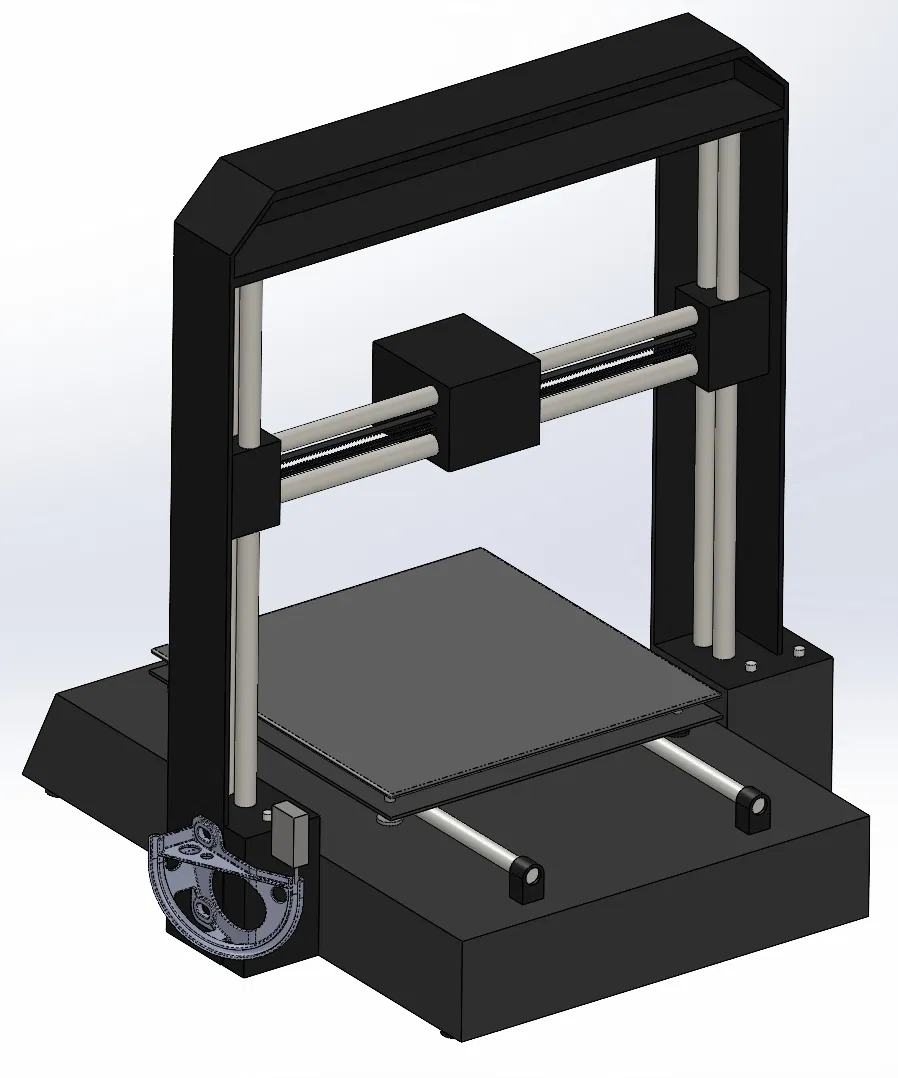

Bộ xoay đường dẫn filament 180° cho Anycubic i3 Mega S zin, tối ưu để dùng bobin holder đặt trên nóc giúp gọn footprint. Tương thích cảm biến filament presence sensor lệch vị trí, gắn vào lỗ có sẵn.
Mô tả

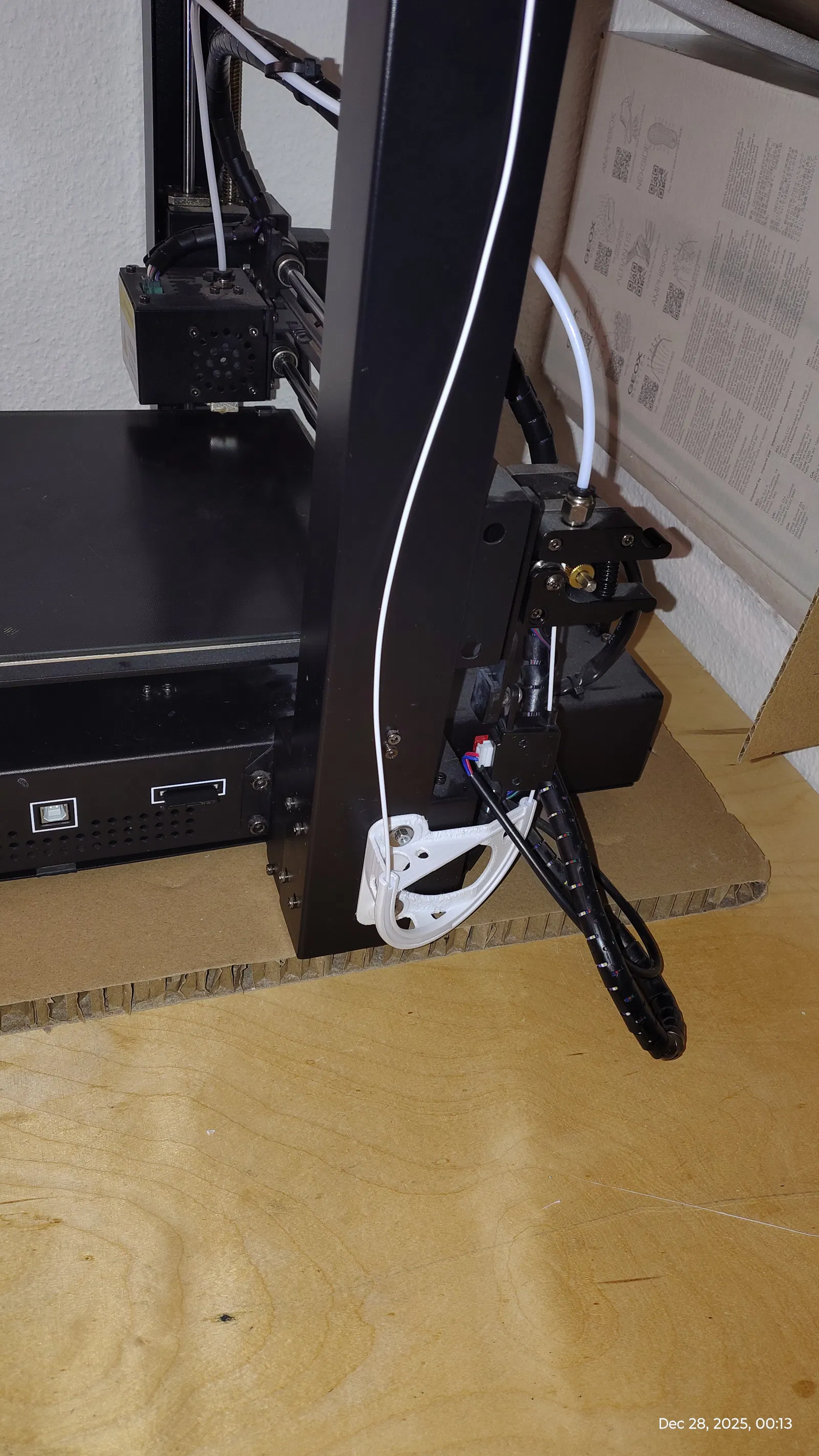

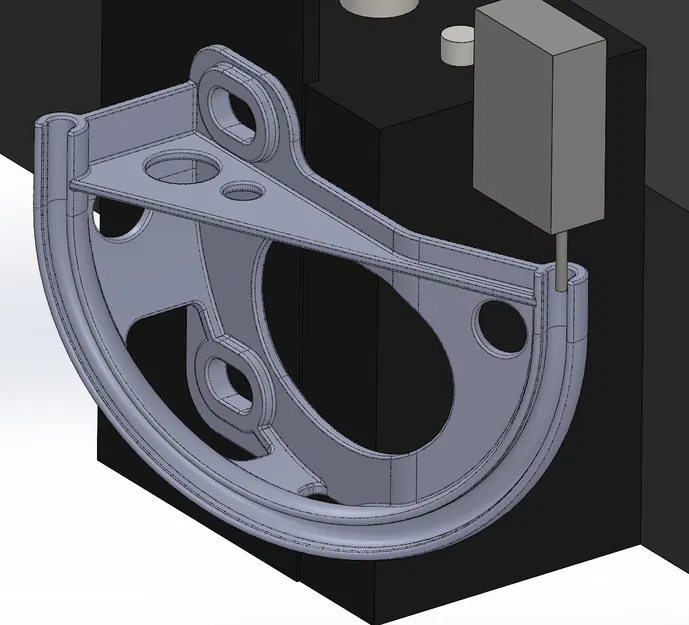

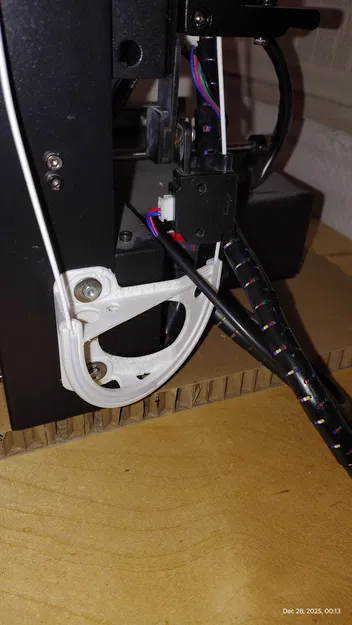

Có vài thiết kế tương tự, nhưng đa số là dạng phẳng và hoạt động không tốt với cảm biến nhận filament (filament presence sensor) zin, do vị trí của nó bị lệch. Mẫu của mình giải quyết được vấn đề đó.

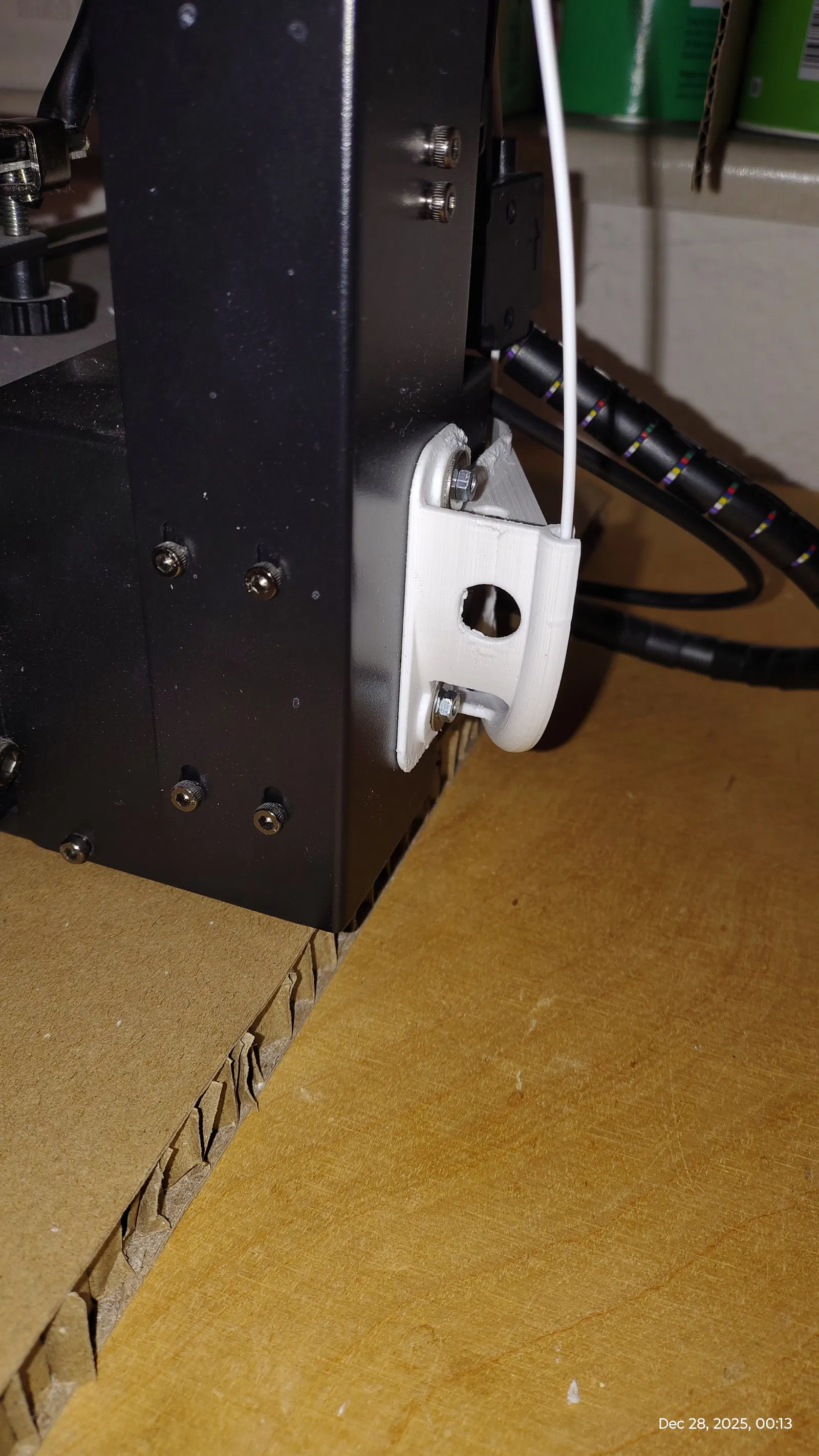

Để gắn, dùng đúng các lỗ có sẵn trên máy. Cần tháo ốc M3 hiện có và thay bằng M3x20 set screws (https://www.amazon.de/Axial-Set-Screw-M3x20mm-Black/dp/B003Z6OE2Q)
4 cái tán M3 (https://www.amazon.de/Sechskantmuttern-M3-Verzinkt-Stahl-Sechskantmutter/dp/B0CKQ3LZ49?source=ps-sl-shoppingads-lpcontext&smid=A1XIX5WZGN23CN)
(2 tán để giữ khung và 2 tán còn lại để giữ Bracket)
Long đền M3 hoặc M4 đường kính ngoài 12–13mm (https://www.amazon.de/FOMGIIN-Unterlegscheiben-Karosseriescheiben-13mm-St%C3%BCck/dp/B0CL4NK566/ref=asc_df_B0CL4NK566?mcid=62c4b51b657e3e92b9eb3cbabac8ce85&tag=googshopde-21&hvpos=&hvpone=&hvptwo=&hvqmt=&hvdvcmdl=&hvlocint=&hvocijid=14321730917120148087-B0CL4NK566-&hvexpln=0)

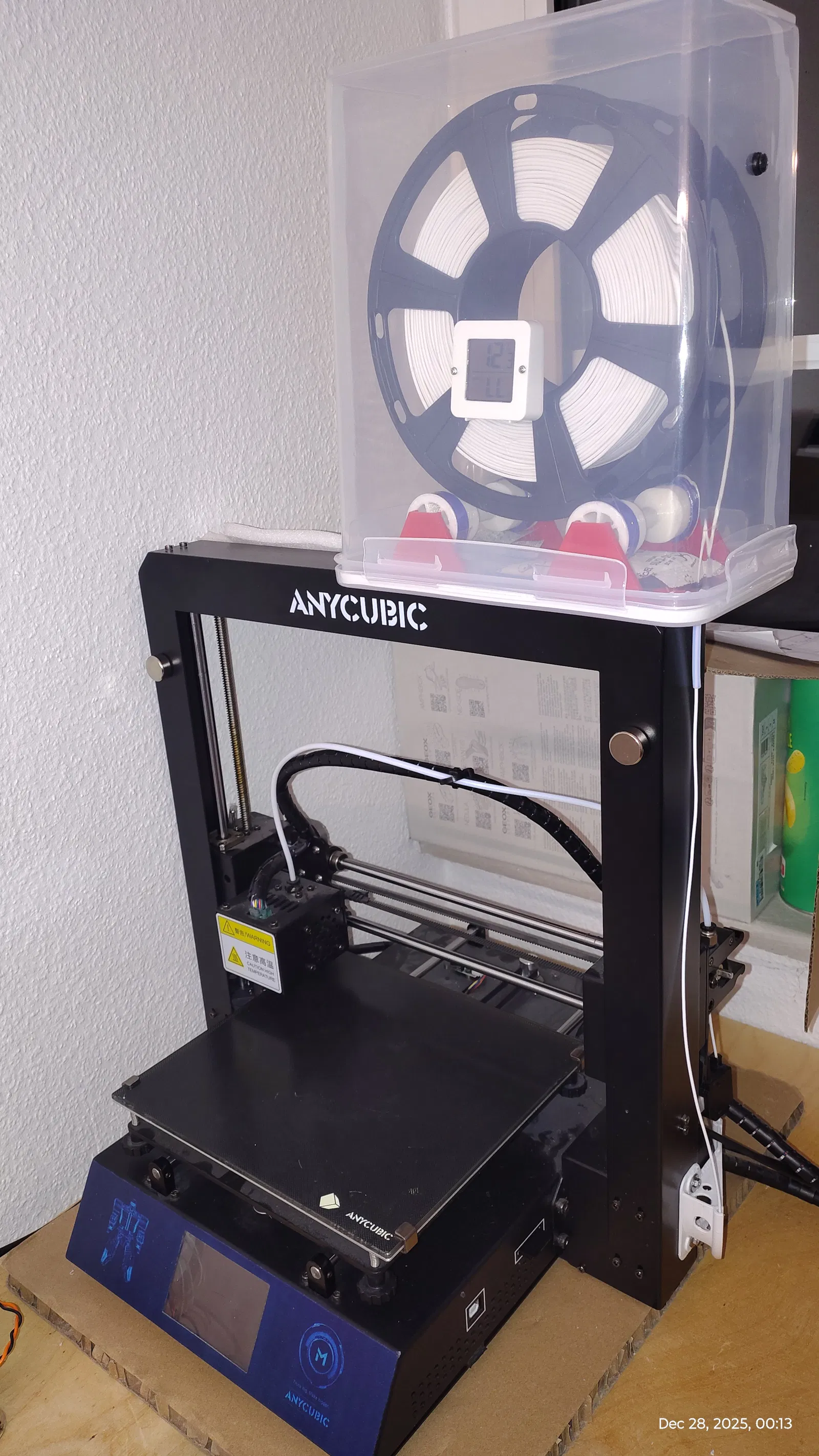

Bobin holder dùng Box mua từ Aliexpress (https://de.aliexpress.com/item/1005007612443371.html?spm=a2g0o.order_list.order_list_main.70.71491802IHN8k1&gatewayAdapt=glo2deu)
ở tư thế lật ngược (upside down)
Cái holder nên gắn ống Teflon 4mm tiêu chuẩn (để giảm ma sát).
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
