Cữ đo bán kính gắn thước cặp cho bán kính lớn (Caliper Radius Gauge)

Chỉ cần trượt món này vào đầu của thước cặp (caliper) kim loại, ép sát vào một vật tròn, rồi dùng que đo sâu (depth probe) trên caliper để lấy số đo. Lấy số đo đó nhân 10 là ra bán kính (radius) của vật. Không cần công thức lằng nhằng.

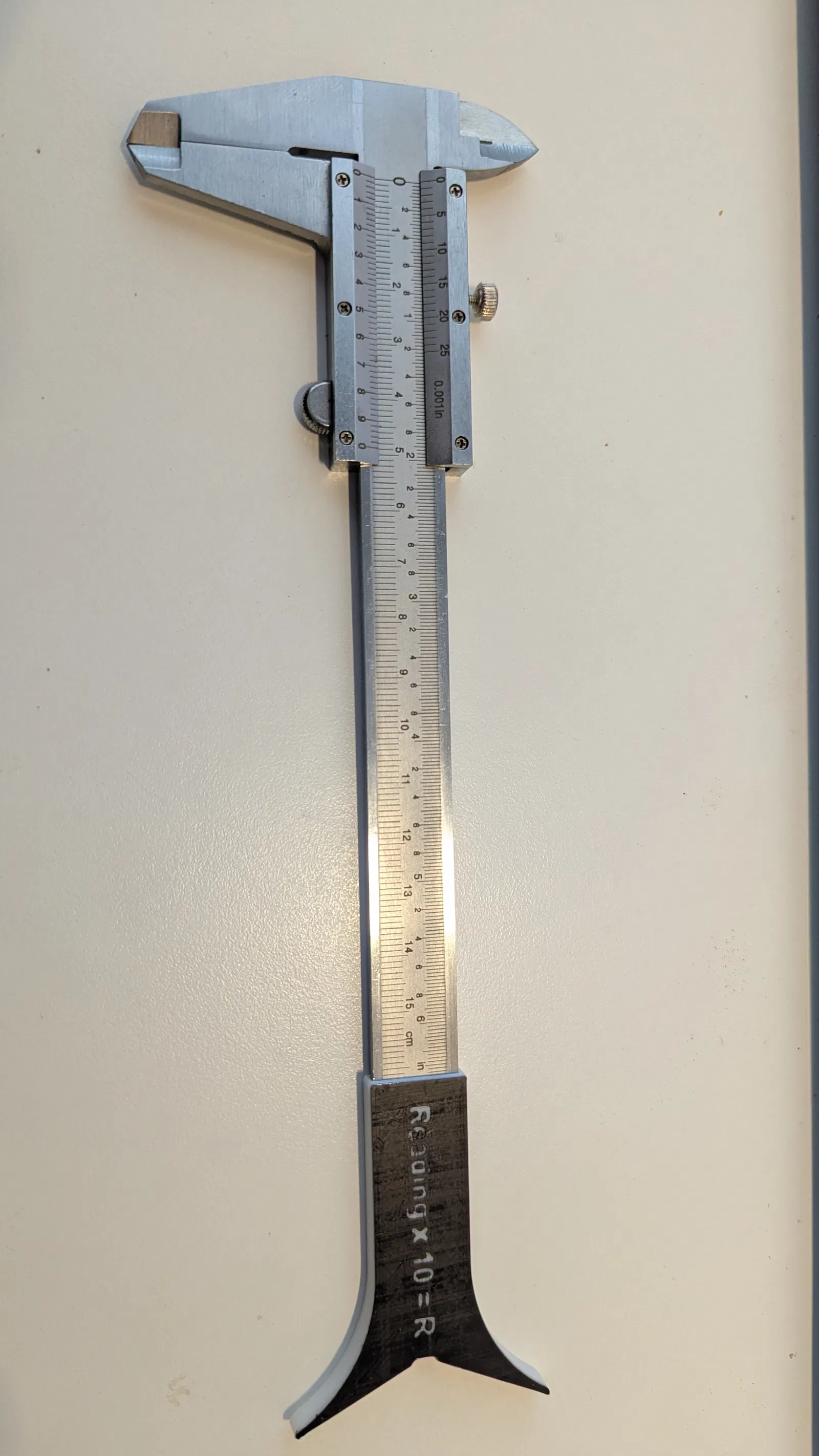

1. Trượt chặt món này vào đầu thước cặp.

2. Ép sát vào một góc bo tròn hoặc vật tròn.

3. Đo độ sâu tới bề mặt cong.

4. Lấy số đo độ sâu nhân 10 để ra bán kính.

Các loại gauge tương tự với góc 90 độ thì phải nhân kết quả với 2.414. Ai rảnh mà làm vậy? Lại còn phải lôi máy tính ra. Mẫu này dùng một góc rộng hơn đã được tính toán kỹ, để số đo độ sâu chỉ cần nhân 10 là ra bán kính. Đồng thời còn có lợi là đo được bán kính lớn (radii?) mà tay đo vẫn khá ngắn. Món này nhỏ gọn, để chung với thước cặp rất tiện. Nhiều loại thước cặp còn bỏ vừa trong hộp đựng luôn.

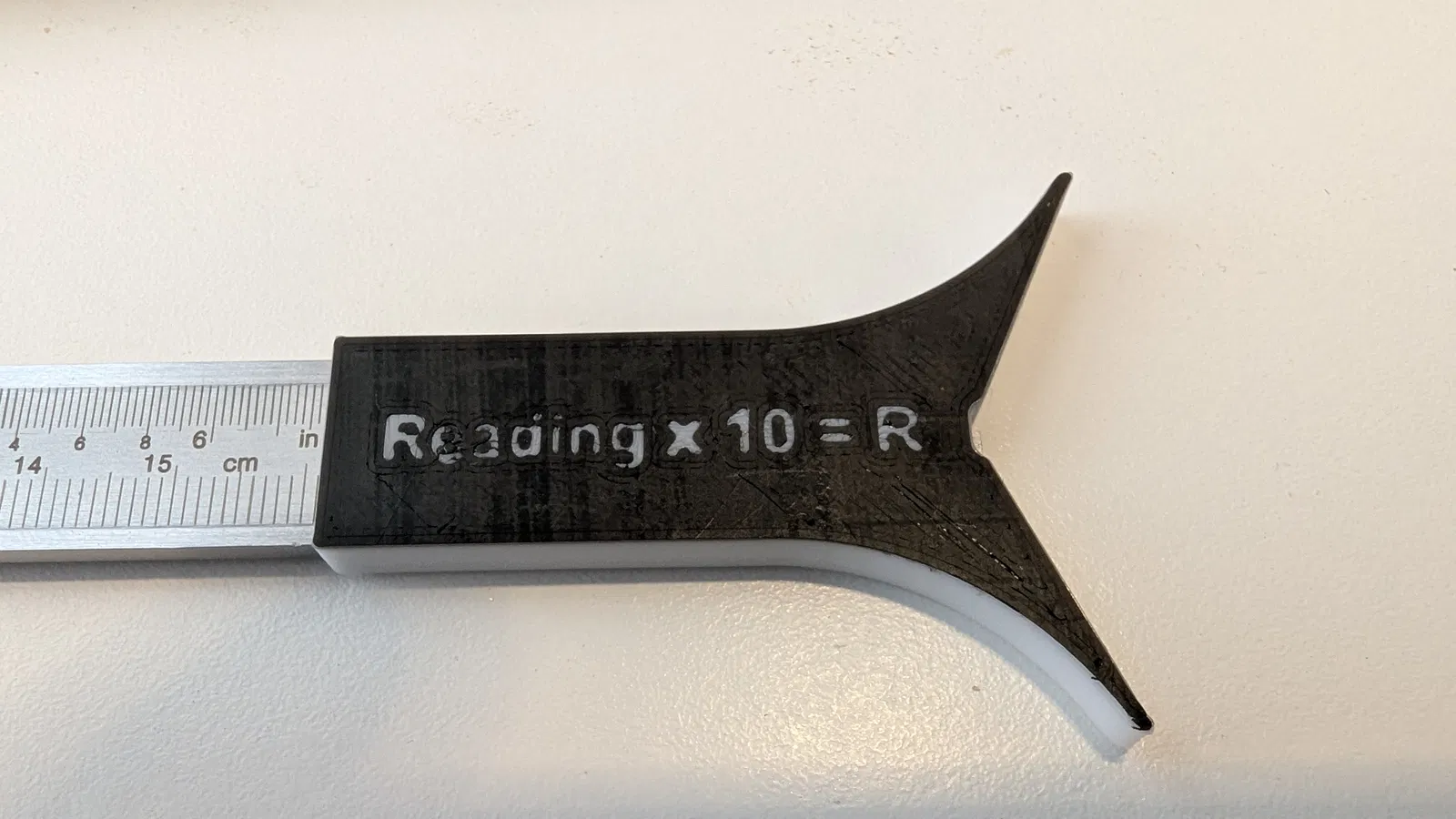

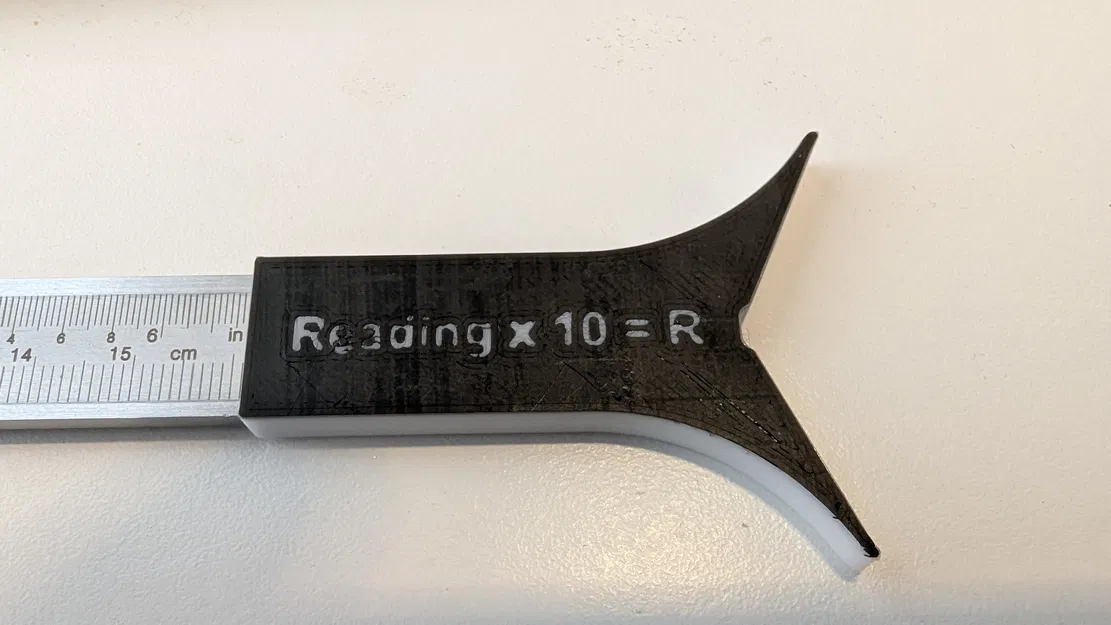

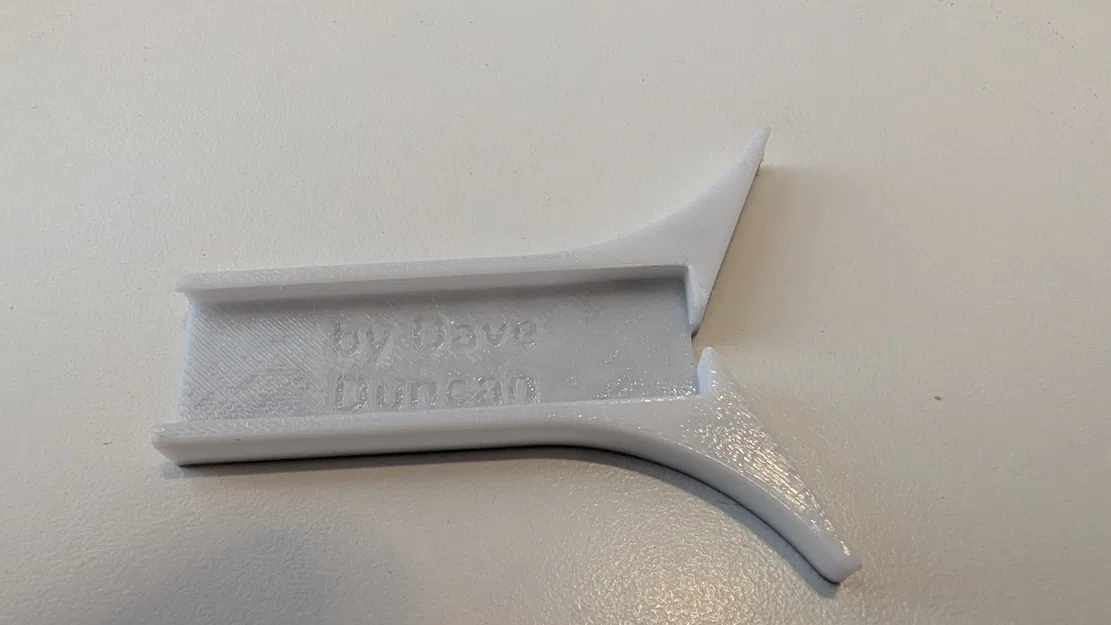

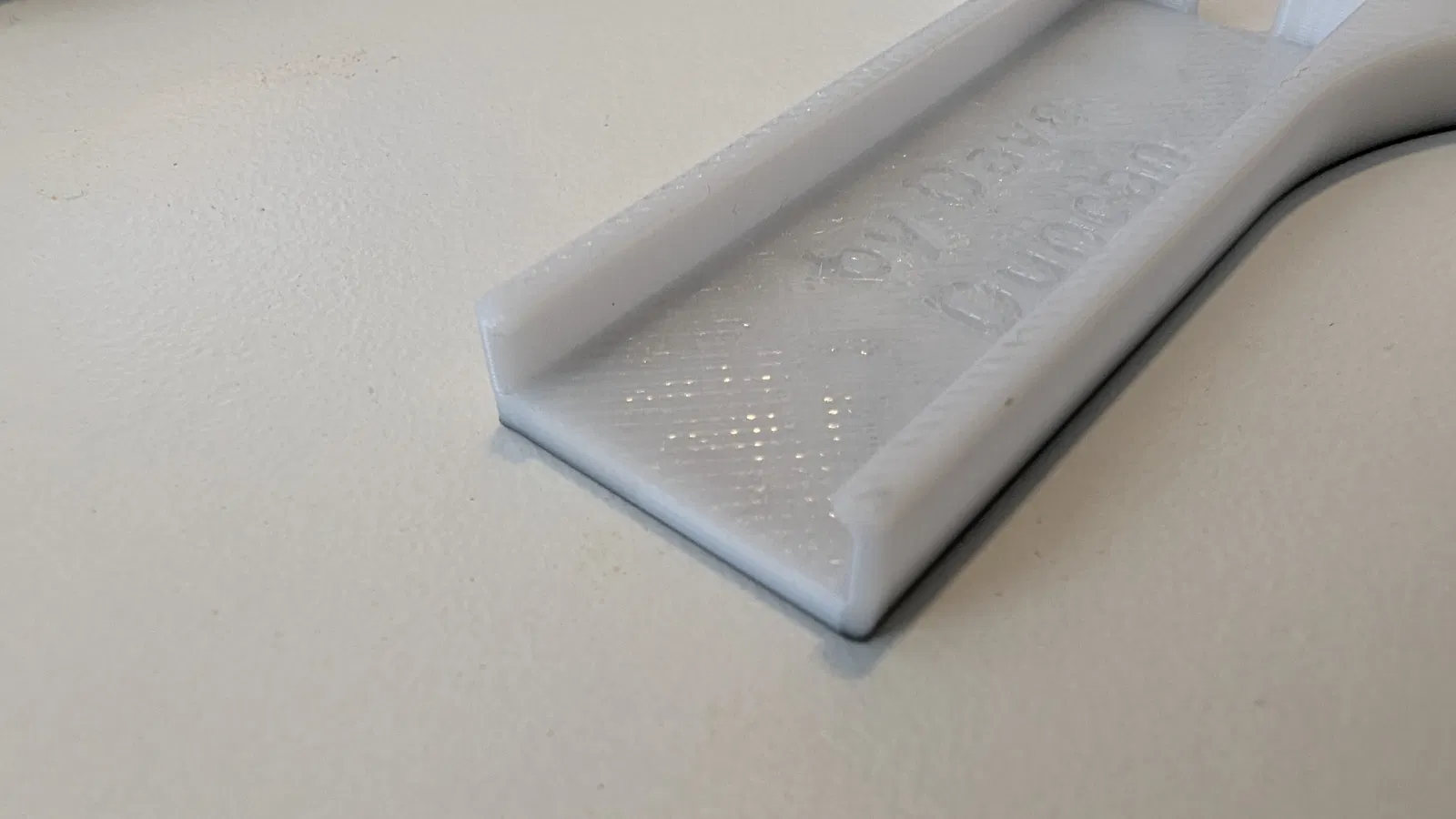

In 3D: Canh hướng đặt chi tiết với phần “top” úp xuống trong slicer. In đúng hướng đó thì không cần supports hay brims. Nếu bạn in layer đầu (0.2mm) bằng một màu, pause lại, đổi màu, rồi in tiếp các layer còn lại, phần chữ hướng dẫn (nhân 10 để ra bán kính) sẽ nổi bật và dễ đọc hơn.

Lưu ý:

1. Không đo được bán kính nhỏ hơn 10mm.

2. Độ chính xác sẽ kém hơn một chút so với gauge góc 90 độ.

Ví dụ:

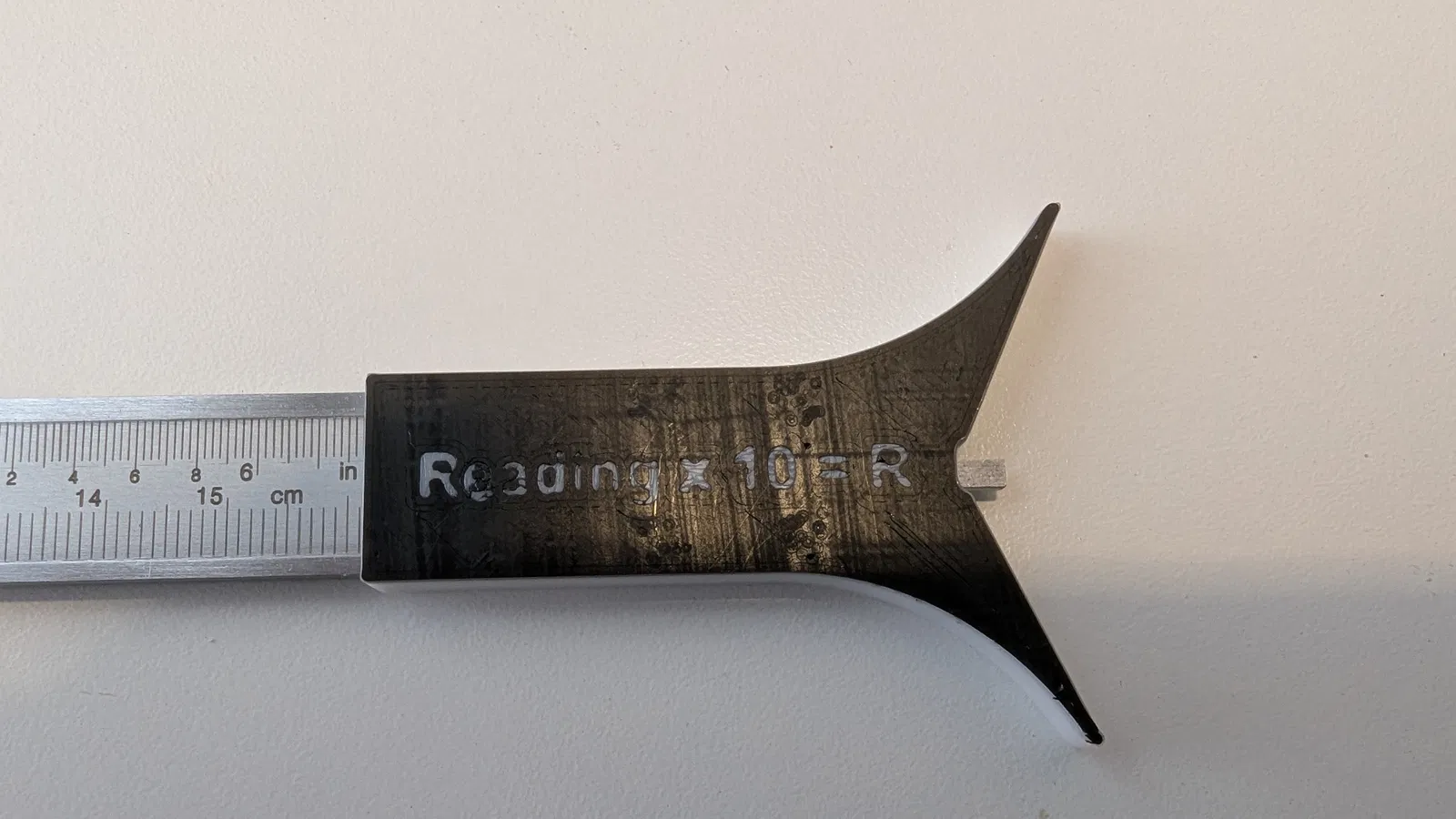

1. Hình thứ hai cho thấy que đo sâu thò vào khoảng đo giữa hai mỏ.

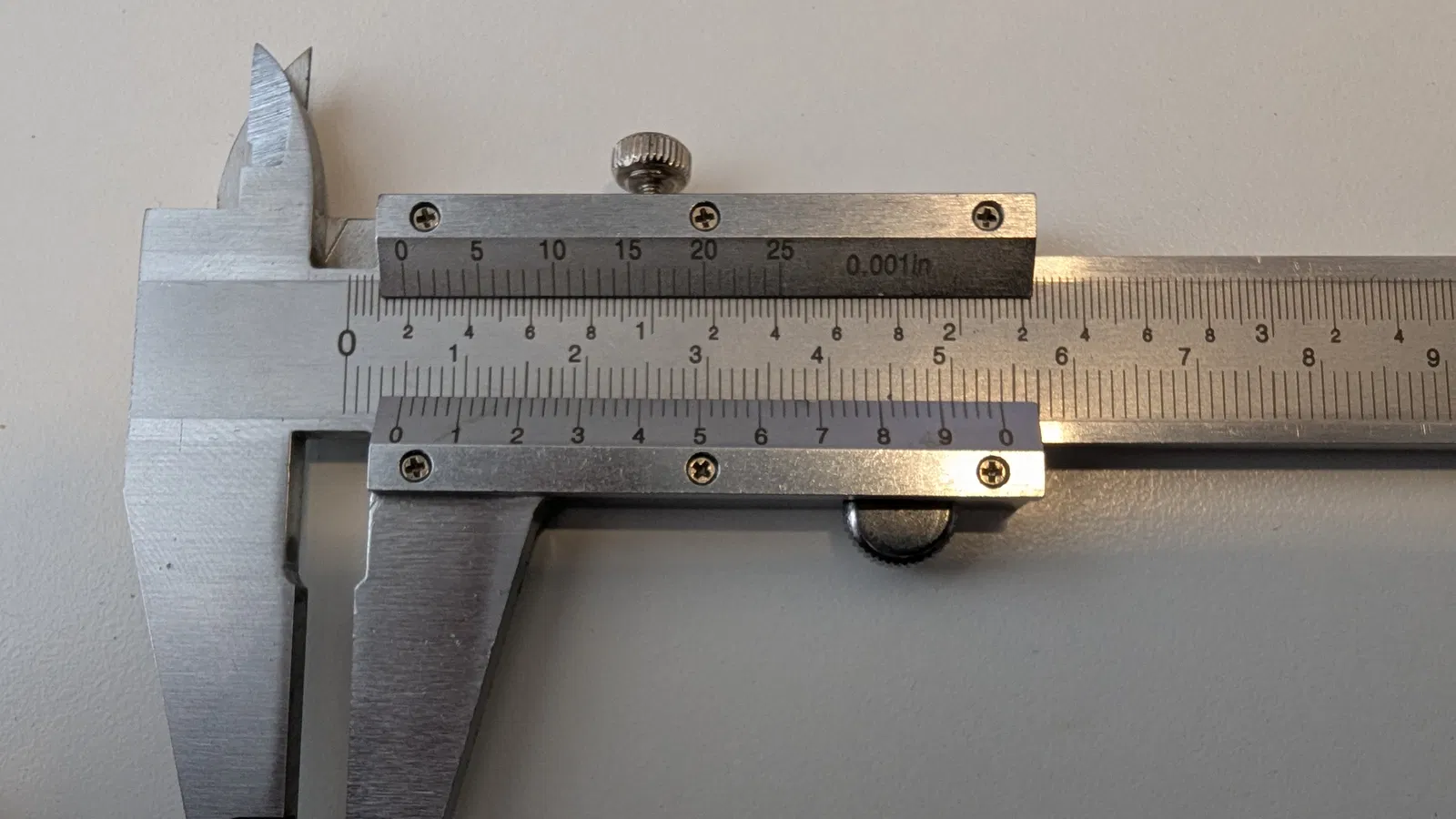

2. Hình cuối cho thấy đo được độ sâu 4.9mm, nghĩa là bán kính đo được là 49mm.
