Ren cây lăn sơn (Paint pole threads)
Một ống trụ có ren paint pole để làm mẫu khởi đầu cho thiết kế của bạn. Tác giả cung cấp file .stl, .f3d (Fusion 360) và cập nhật thêm file .step; kèm thông số Coil để dựng lại ren trong Fusion 360.
Mô tả

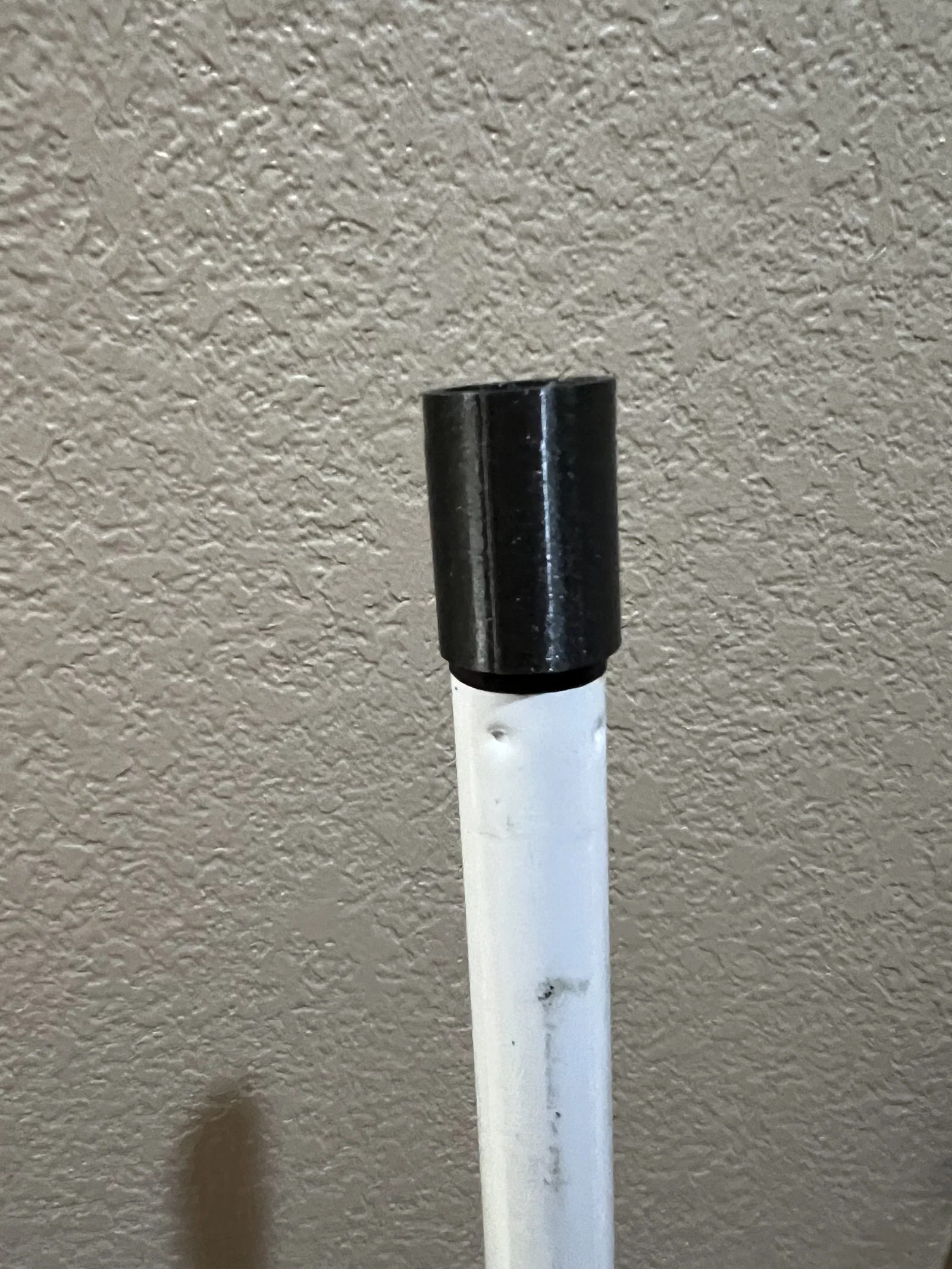

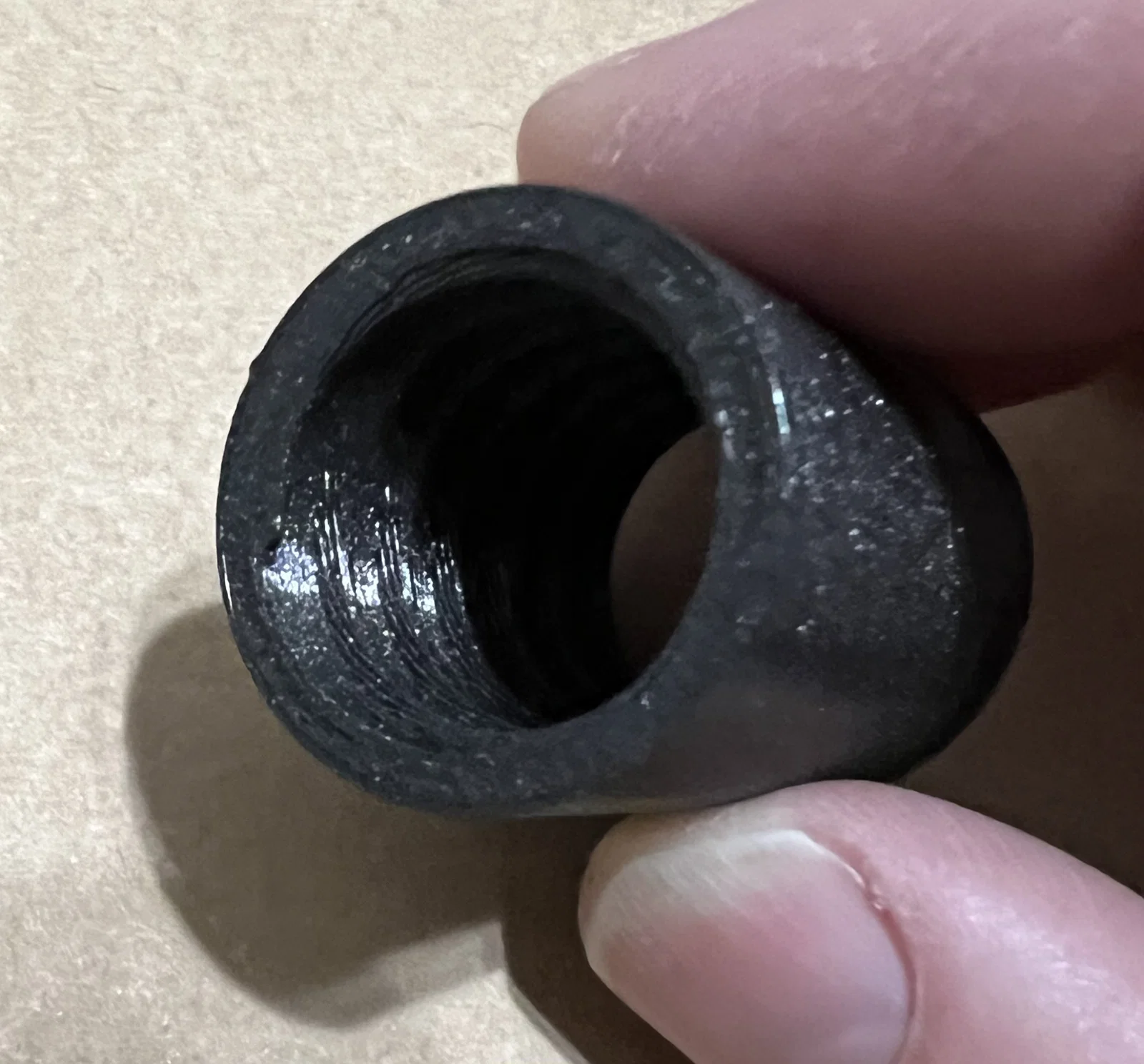

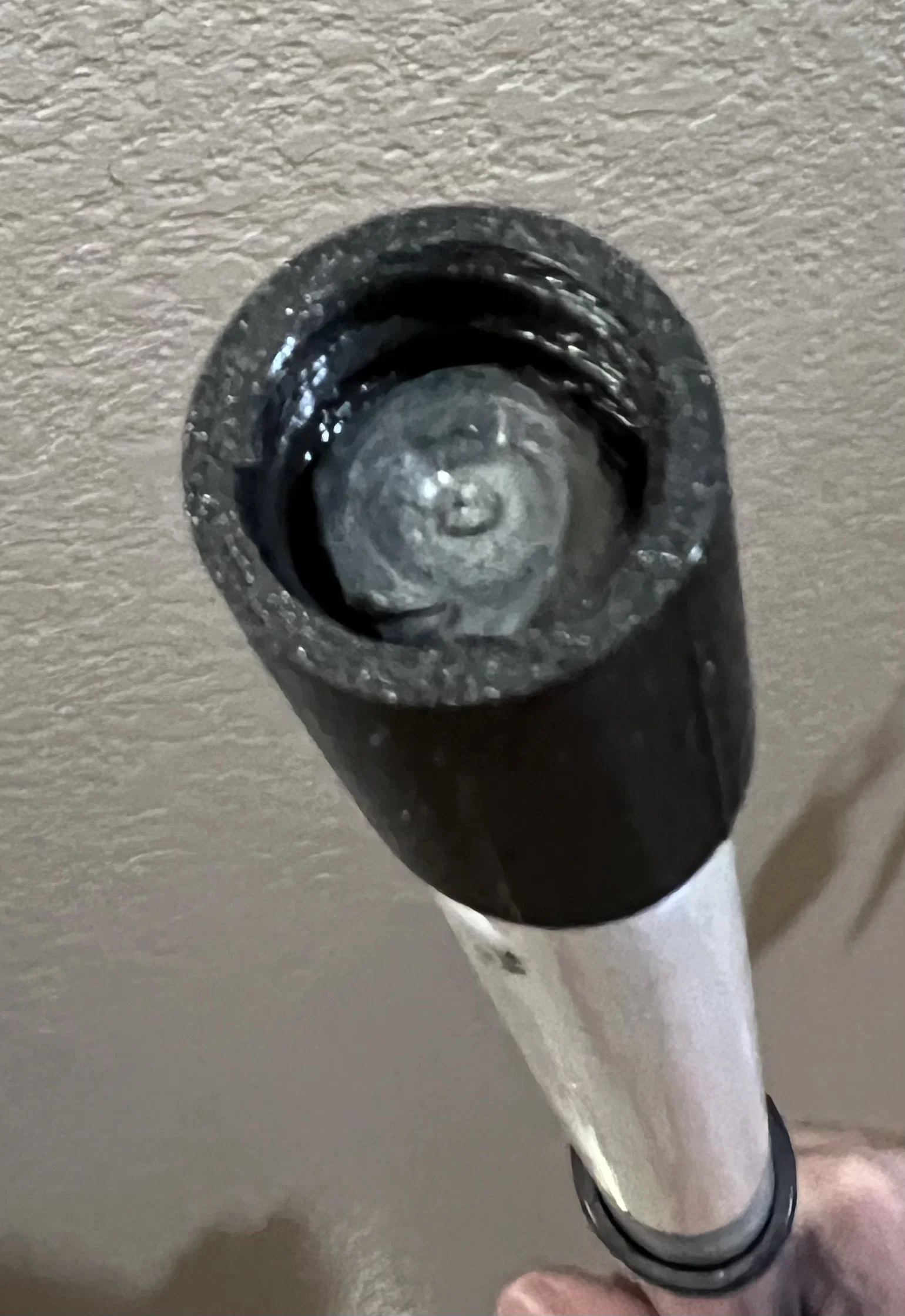

Mình được nói là ren của paint pole không có chuẩn chung, nhưng mẫu này khớp với 2 cây paint pole và cán chổi mình đang có. Đây chỉ là một ống trụ có ren để bạn dùng làm điểm bắt đầu cho model của mình. Mình có đính kèm file .stl và file .f3d từ Fusion360 để bạn chỉnh sửa/thêm thắt vào model cho phù hợp với thiết kế của bạn.
edit: 30 March 2025 - bổ sung thêm file .step nữa.
Dưới đây là các thiết lập bạn cần để tạo lại phần ren trong Fusion 360:
Trong tab "Solid", bấm Create, rồi chọn Coil. Chọn một plane, sau đó chọn điểm 0,0,0; đường kính bạn cần là 20.0mm. Lúc này hộp thoại hiện ra:
Đổi Type thành "Height & Pitch"
Diameter - 20mm
Height - 35mm
Pitch - 5.2mm
Angle - 0.0
Section - Square
Section Position - On Center
Section size 2.00 mm
Operation - New Body
Bấm OK
