Bộ Chặn Cưa Đốn Gỗ

Cái cưa đốn gỗ cũ của tui á, xài lâu ngày nó hư luôn rồi, nên Giáng Sinh năm nay tui được ông già Noel tặng cho cái mới!

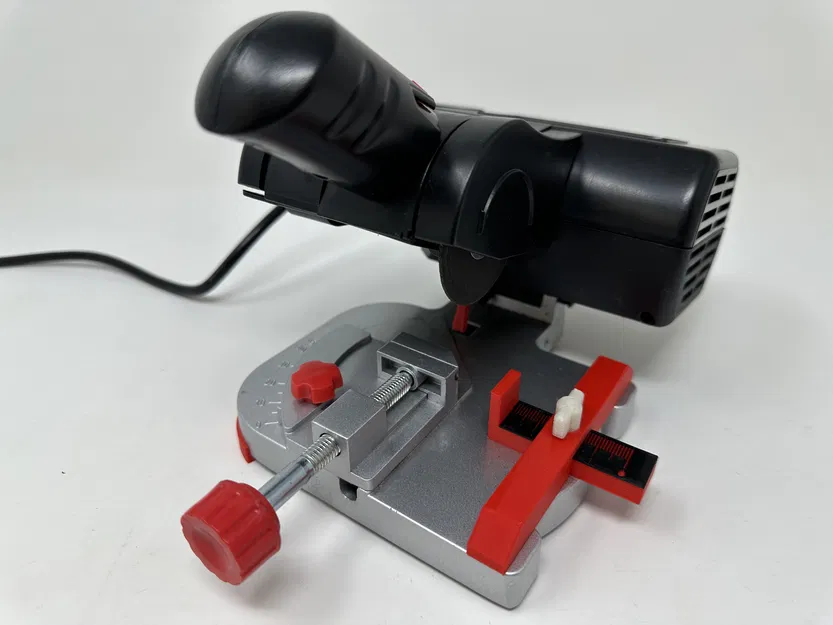

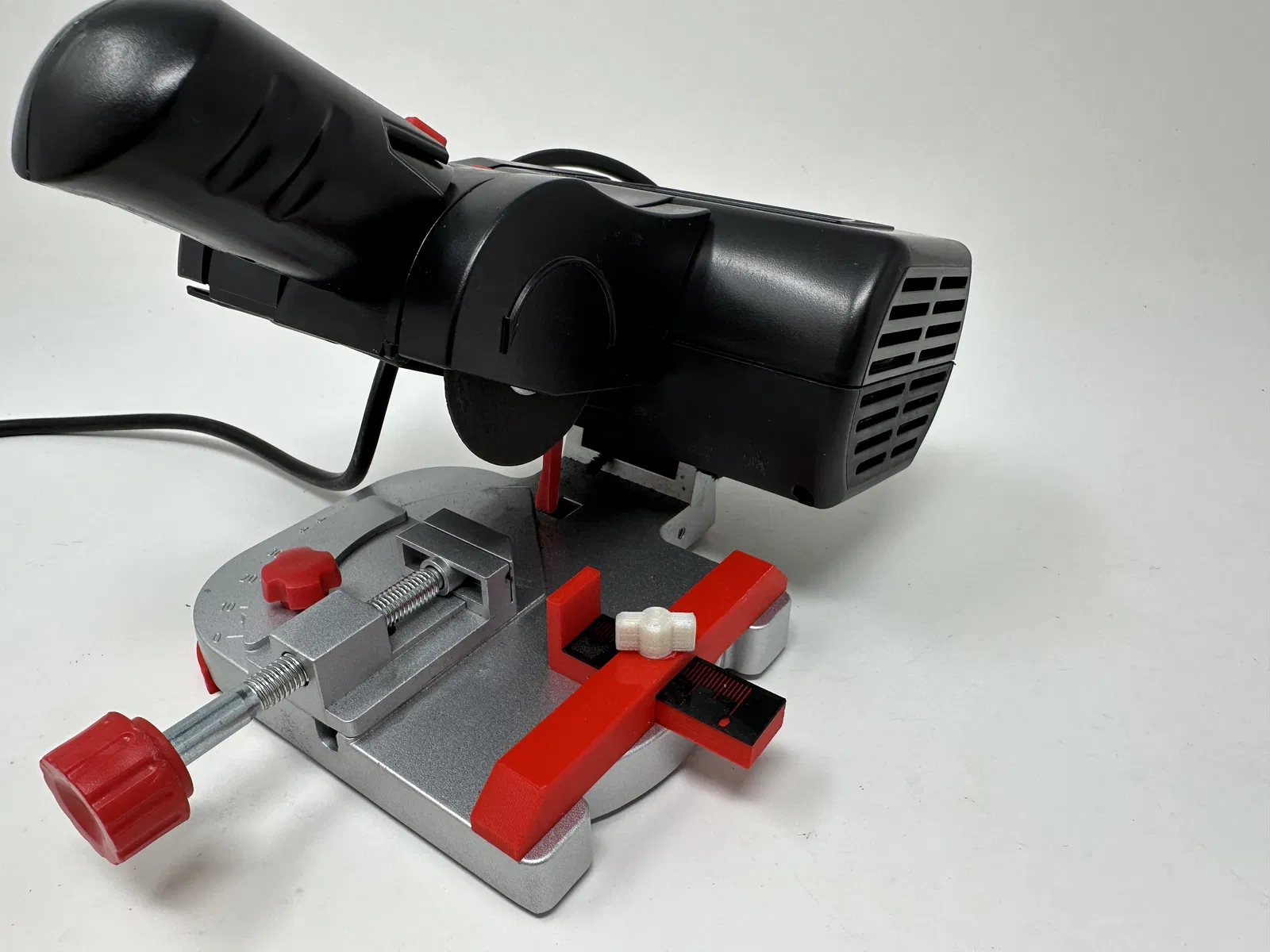

Để cắt được mấy khúc gỗ có cùng độ dài á, lúc trước tui phải gắn mấy cái kẹp với mấy miếng gỗ vô cái cưa cũ, làm vậy thì khó mà cắt cho nó chính xác được. Còn cái cưa mới này nè, tui tự thiết kế cái bộ chặn này đơn giản thôi, có thêm cái thước đo ly để cắt mấy khúc gỗ có độ dài lặp lại á, mà tới giờ xài thấy ngon lành luôn!

Như thường lệ, chắc tui quên sót cái file nào đó hoặc cái gì đó không chừng, nên nếu có gì thắc mắc á, cứ tự nhiên hỏi nha, tui làm sai sót cũng nhiều lắm.

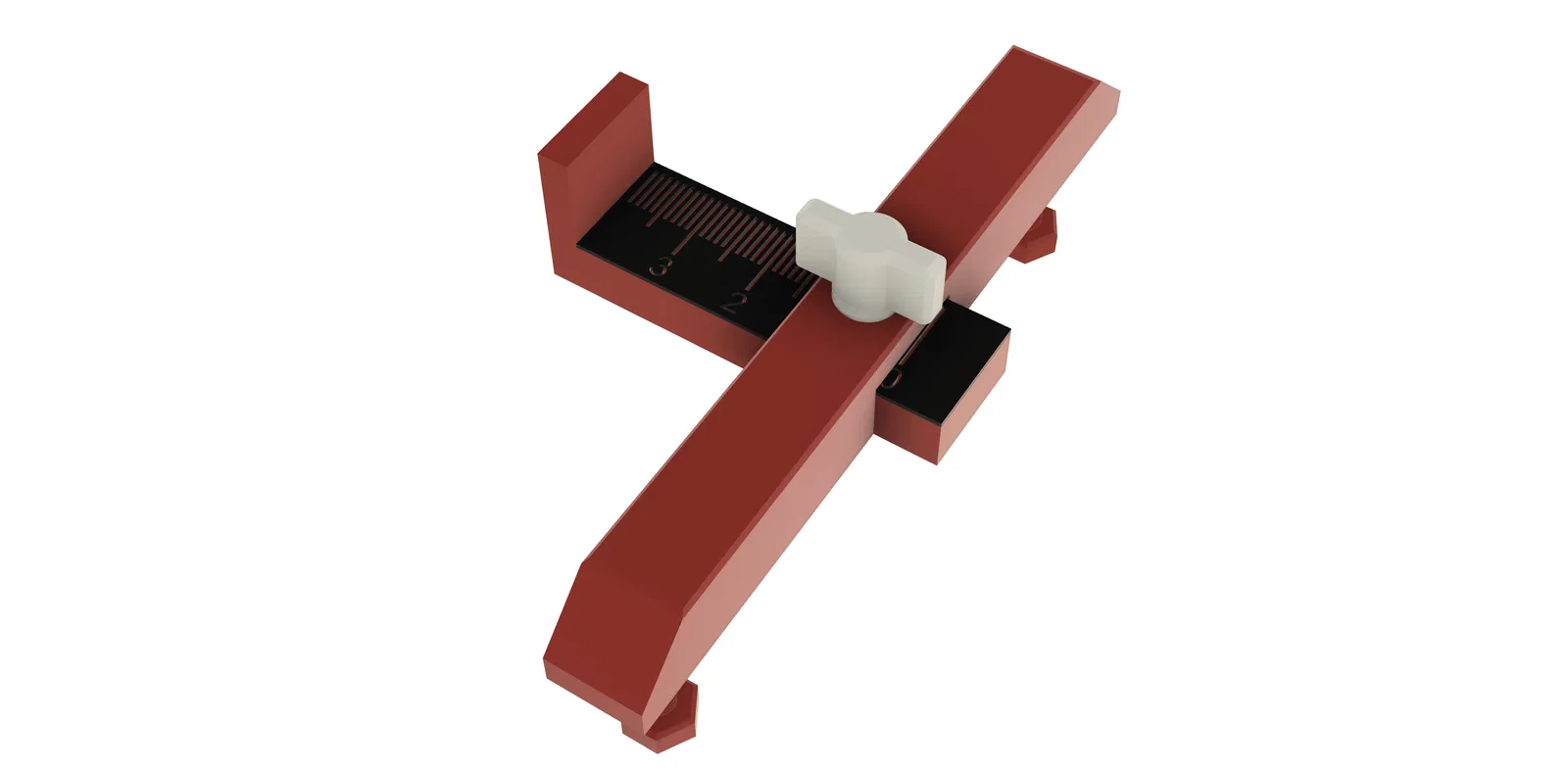

Thiết kế bằng Autodesk Fusion 360, cắt lớp bằng Ultimaker Cura 4.12.1, và in 3D bằng PLA trên máy Ultimaker S5s.

Các bộ phận.

Tui đã in mấy cái bộ phận sau đây:

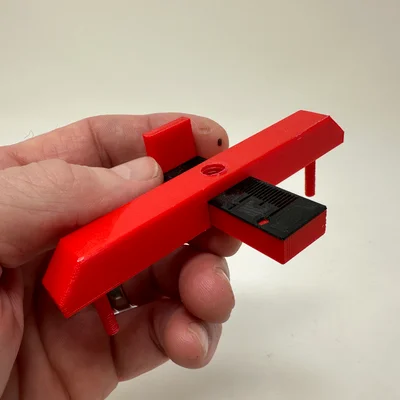

• Hai "Nut (M4 by 0.7 by 4mm).stl". • Hai "Stop Block Curved Feet.stl". • Một "Stop Block Guide.stl". • Hai "Stop Block Nut.stl". • Một "Stop Block Scale.stl". • Một "Stop Block Straight Feet.stl". • Một "Stop Block.stl".

Tui có in mấy cái bộ phận này bằng Tough PLA, độ dày lớp là .15mm, độ đặc ruột 20% và không cần support.

Cơ cấu này cũng dùng ren để lắp ráp, nên tui có dùng bộ taro và khuôn ren (M8 x 1.25 và M4 x 0.7) để làm sạch ren theo yêu cầu.

Lắp ráp.

Để gắn cái bộ chặn này vô cái cưa đốn gỗ, tui đã làm theo mấy bước sau:

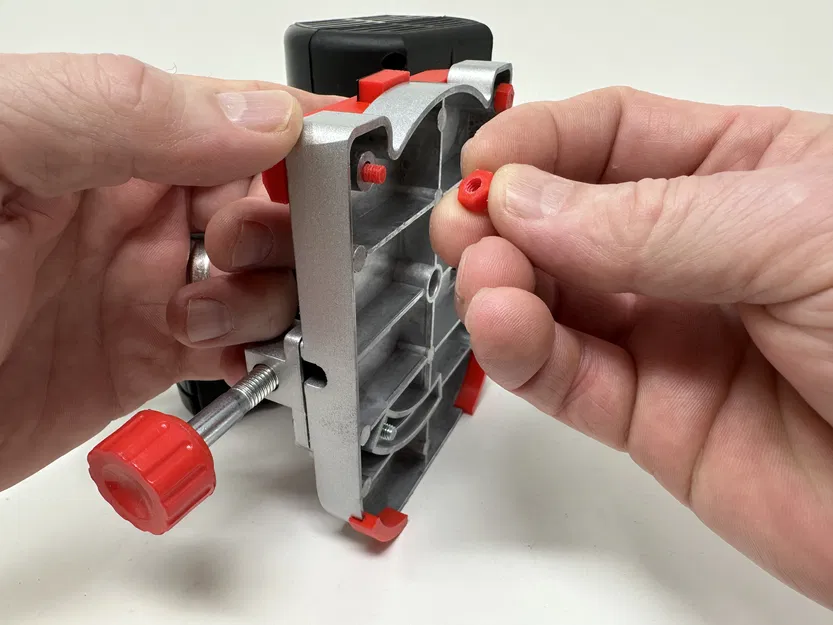

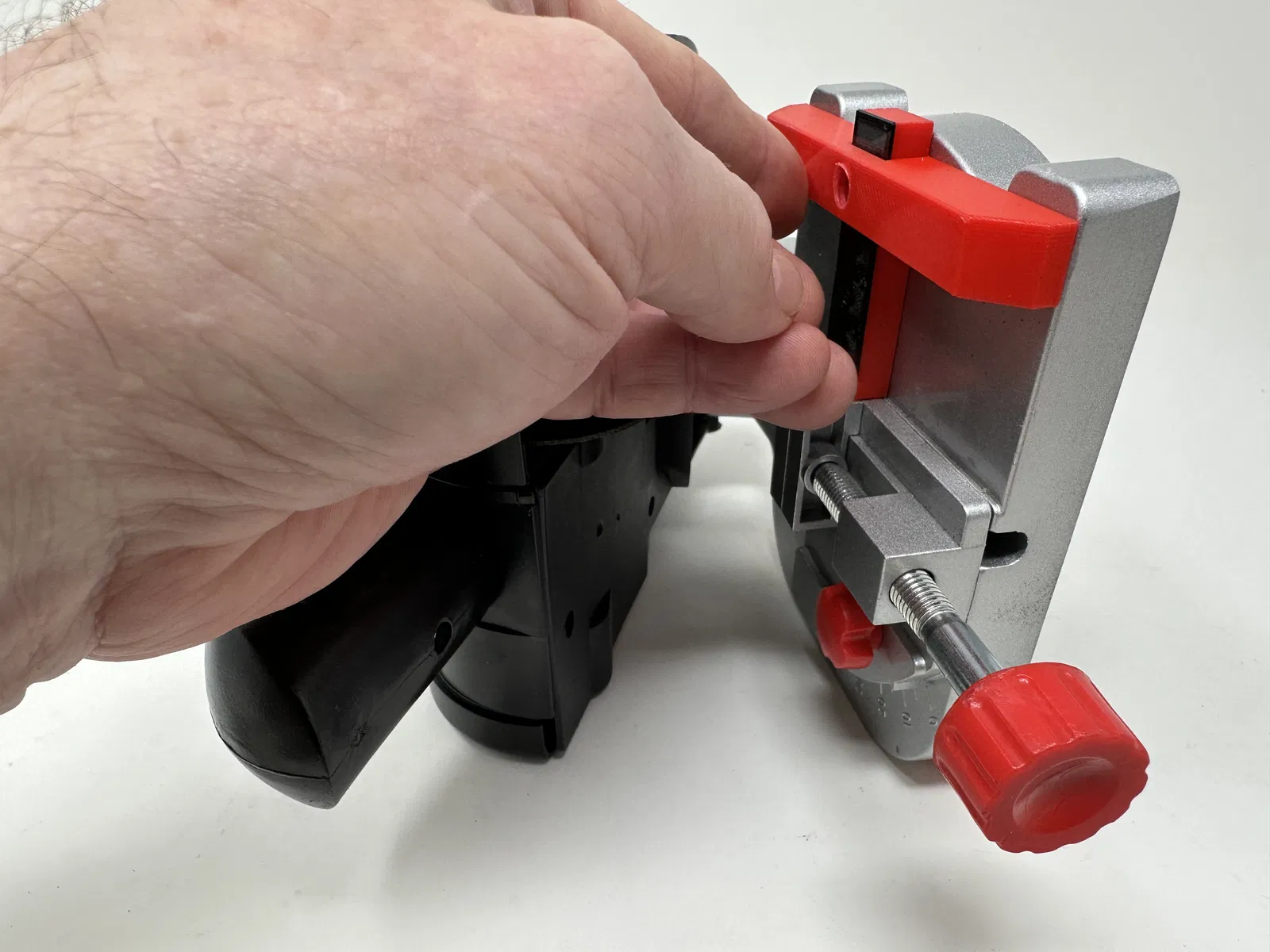

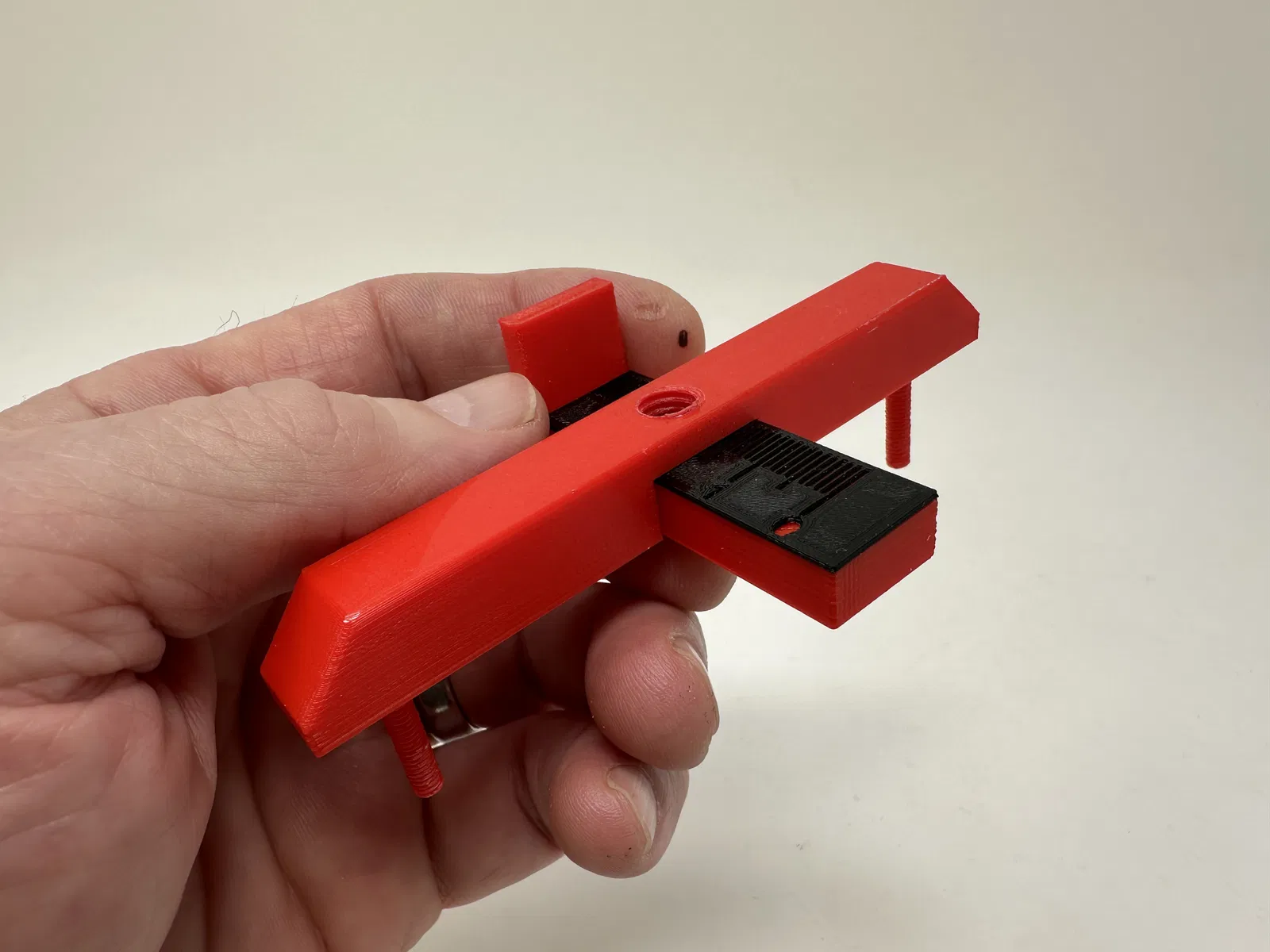

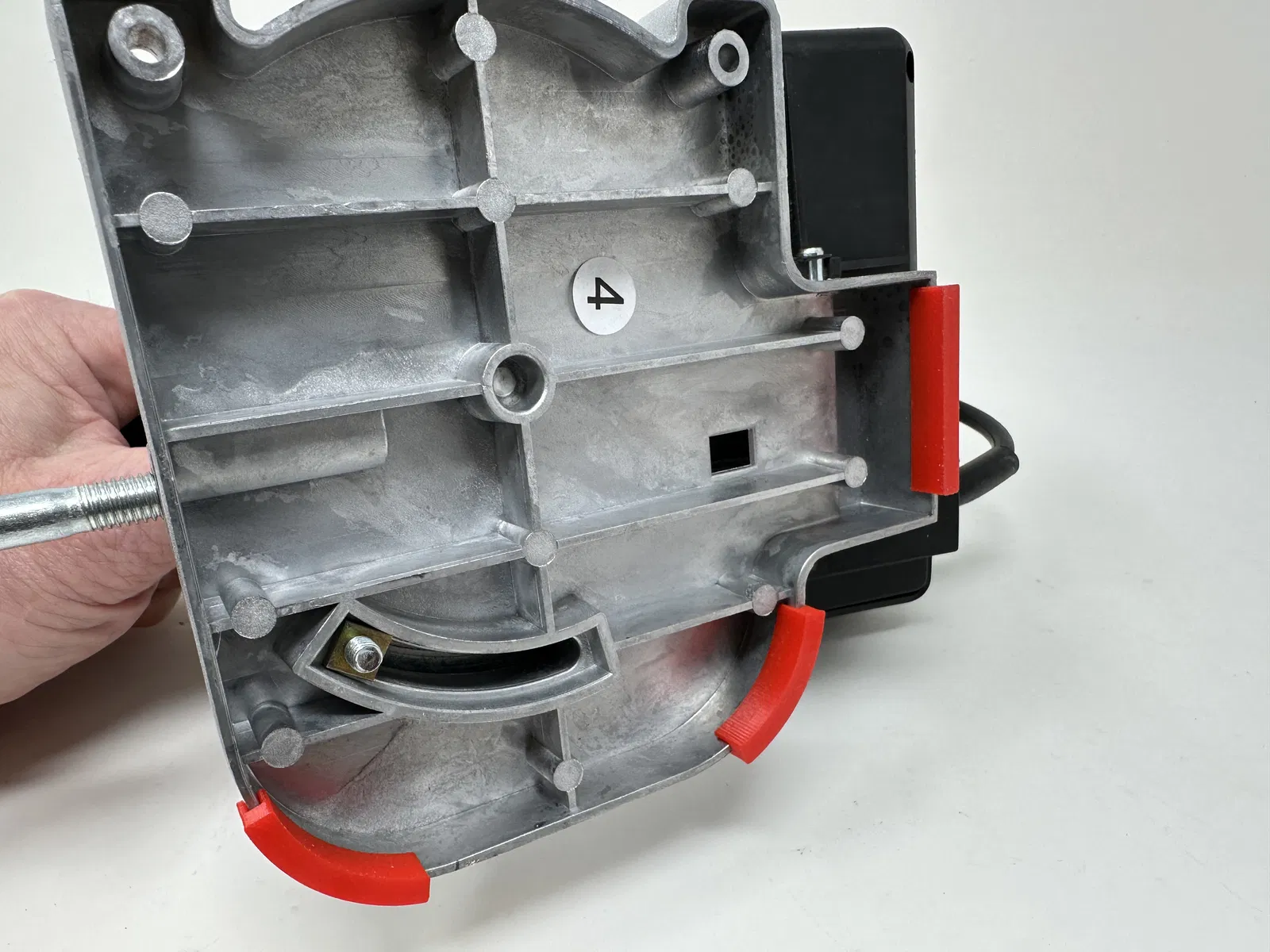

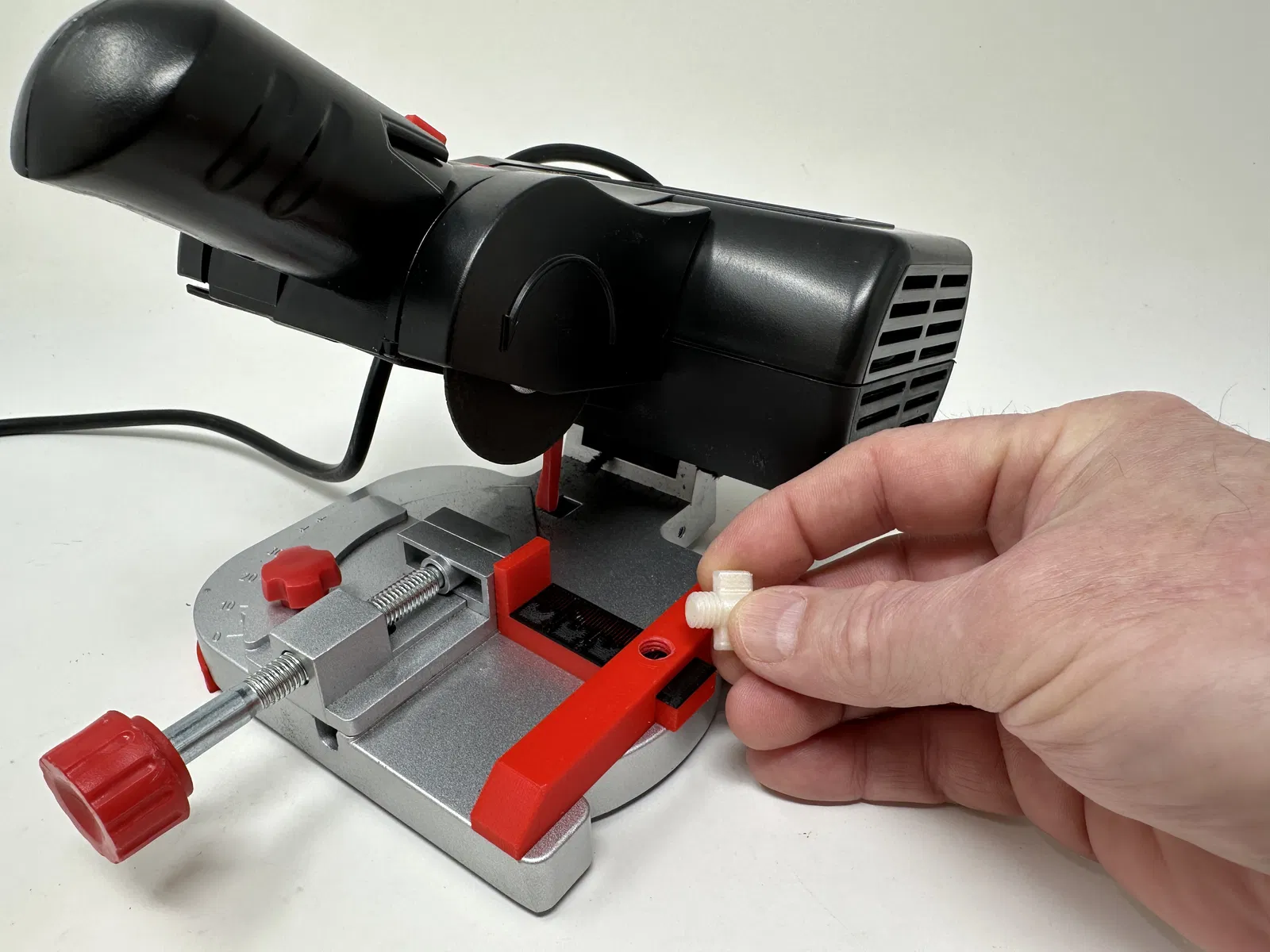

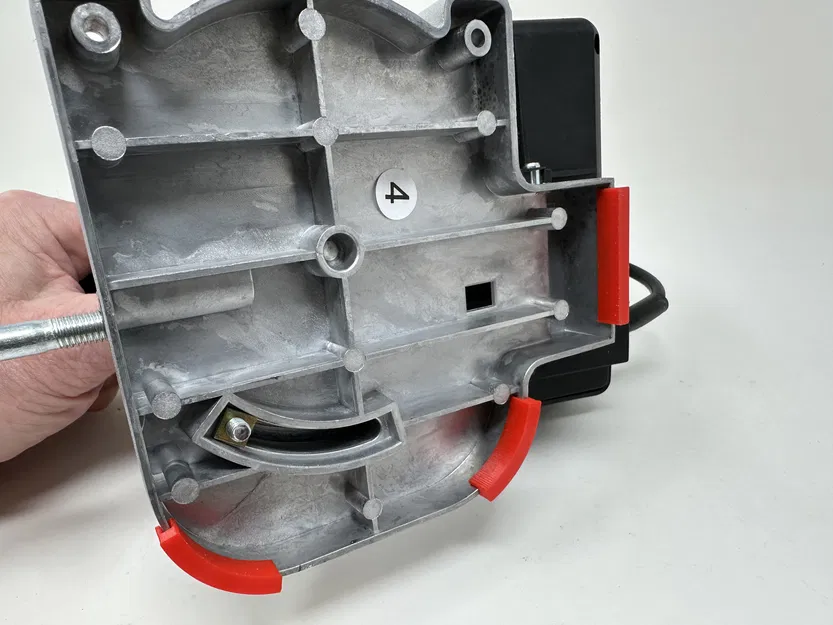

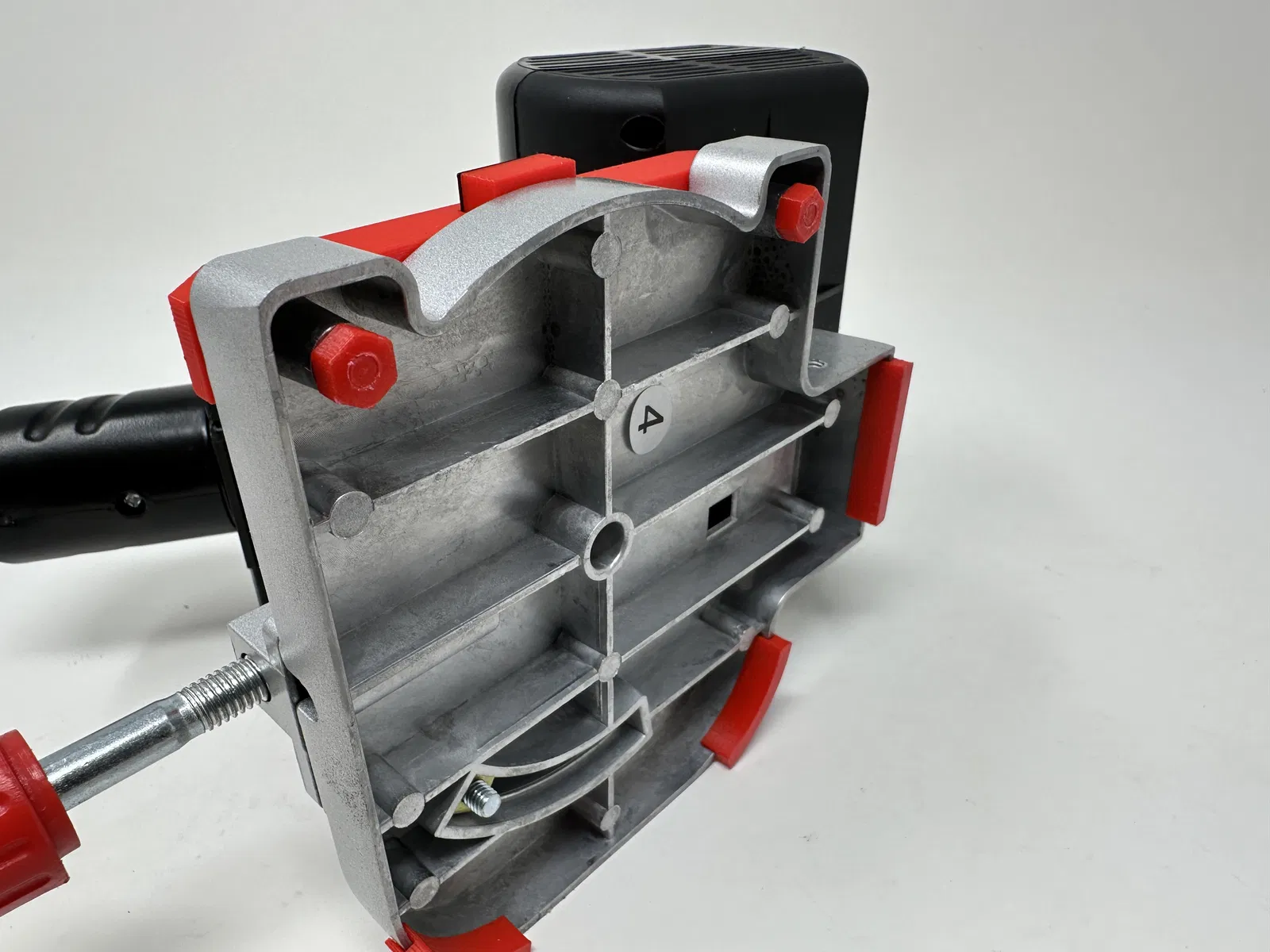

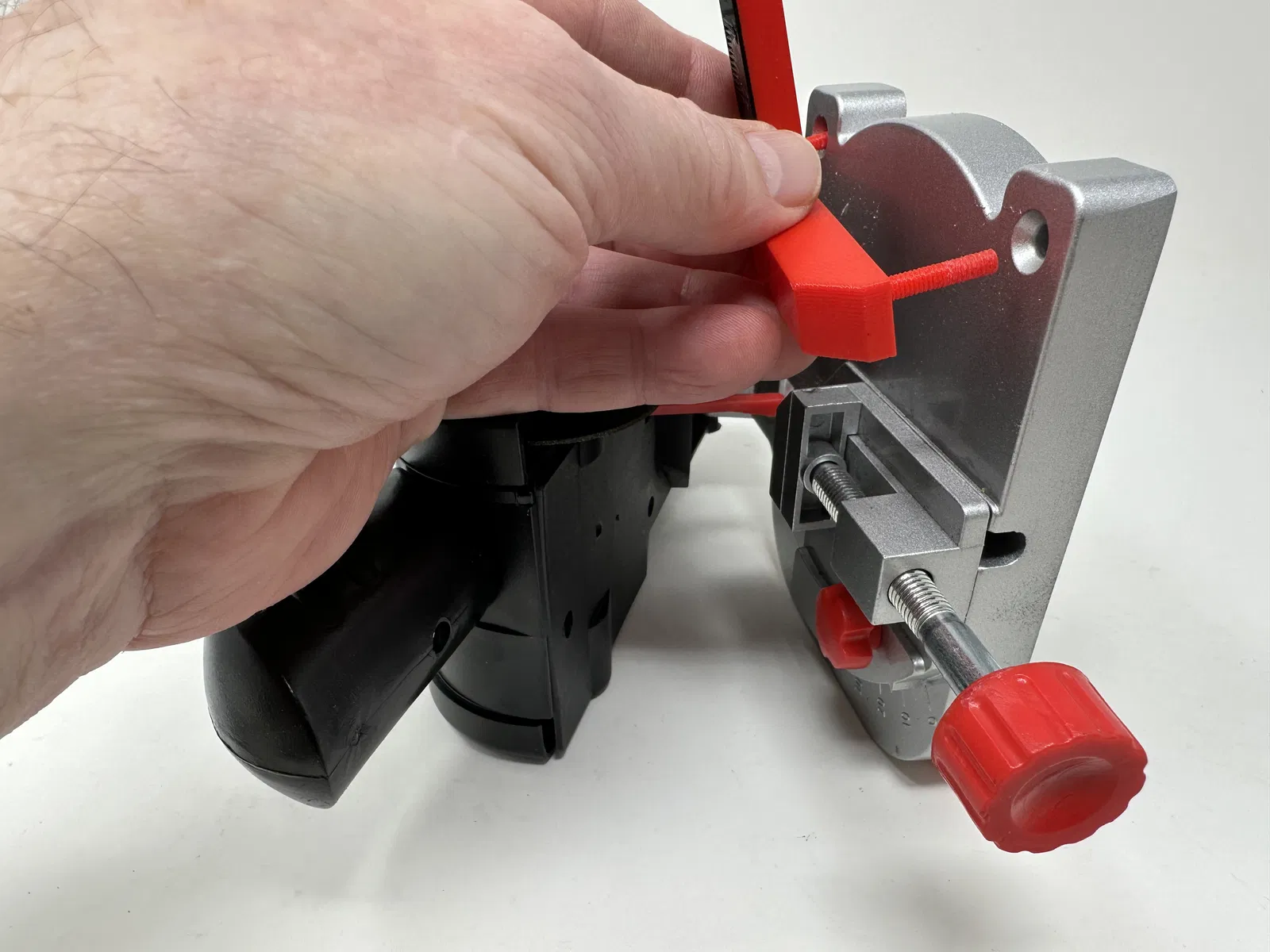

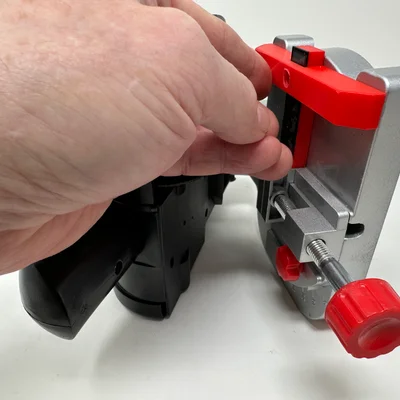

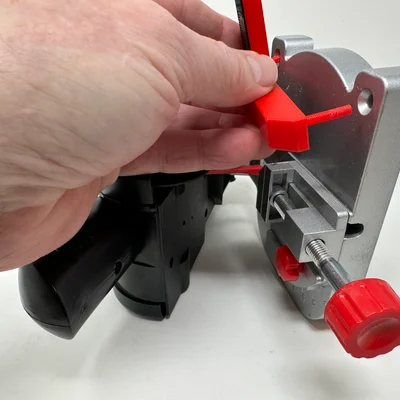

• Dán hai "Stop Block Curved Feet.stl" và một "Stop Block Straight Feet.stl" vô mặt dưới của đế cưa đốn gỗ. • Dán "Stop Block Scale.stl" lên "Stop Block.stl". • Gắn bộ chặn và "Stop Block Guide.stl" vô đế cưa bằng hai "Nut (M4 by 0.7 by 4mm).stl". • Vặn "Stop Block Nut.stl" vô cái bộ dẫn hướng để cố định bộ chặn lại.

Để sử dụng cái bộ chặn này á, chỉ cần nới lỏng cái ốc chặn, chỉnh độ dài cắt mong muốn bằng cái thước đo trên bộ chặn, siết chặt ốc chặn lại để cố định bộ chặn, rồi bắt đầu cắt thôi!

Và đó là cách tui đã in 3D và lắp ráp cái "Chop Saw Stop Block".

Hy vọng mọi người thích nó!
