Đồng hồ LED (LED Clock)

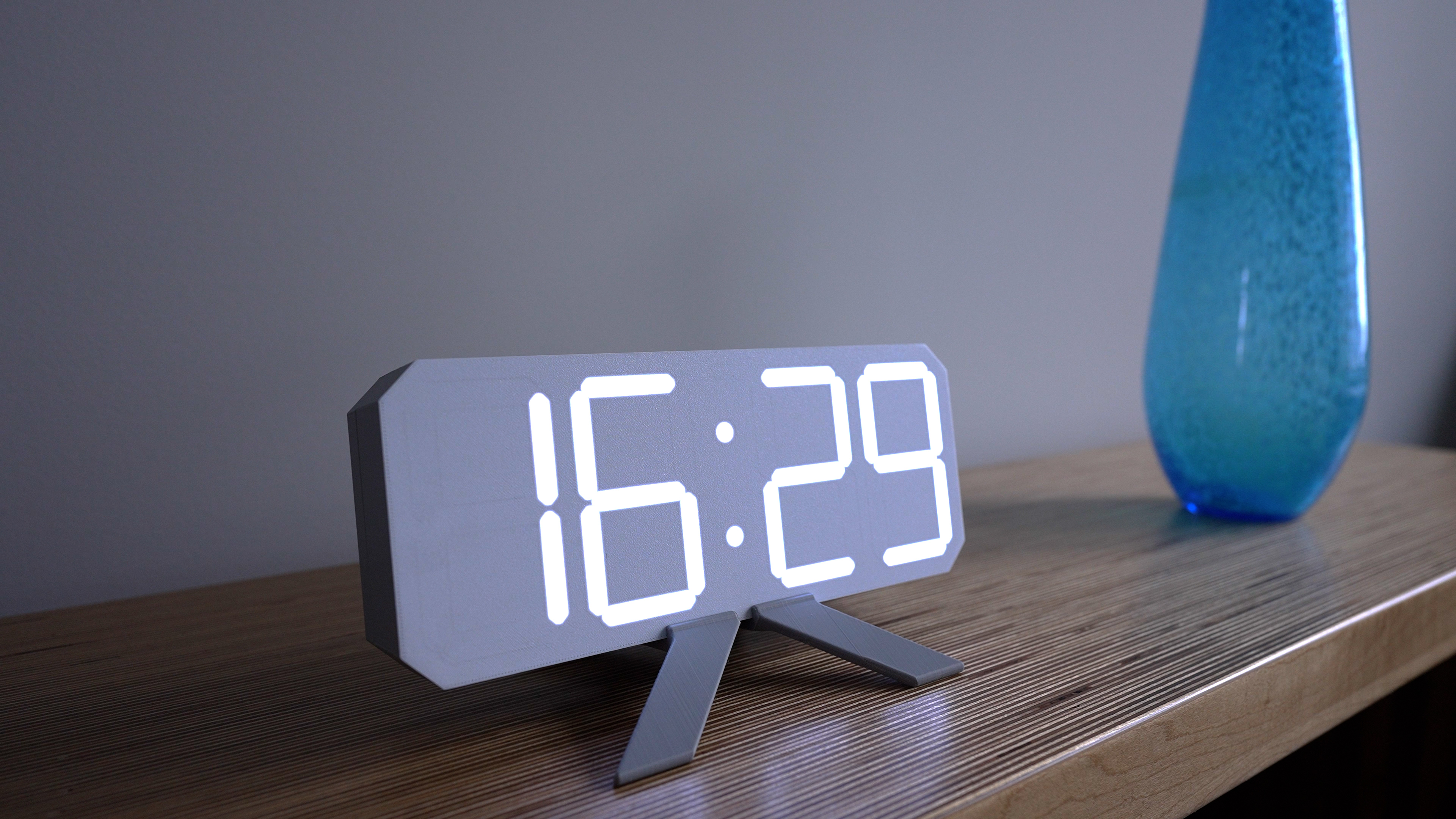

Bạn muốn làm một thiết bị xem giờ độc lạ, nhìn “tương lai” chút không? Trong video này, mình sẽ chỉ bạn cách in 3D và lắp ráp chiếc đồng hồ dùng dải LED addressable điều khiển bằng ARDUINO của riêng bạn! Mình thiết kế theo kiểu gọn gàng, mặt trước trơn và khi chưa sáng thì không thấy các đoạn segment. Tất cả chi tiết, file model và hướng dẫn đều có thể tải xuống bên dưới. Bộ dụng cụ hỗ trợ lắp ráp cũng có bản in được luôn. Dù bạn mê DIY, là maker, hay đơn giản là thích đồ chơi công nghệ mới lạ, tutorial này rất hợp. Chuẩn bị tinh thần “làm màu” với bạn bè và gia đình bằng chiếc đồng hồ LED in 3D mới toanh của bạn nhé!

Xem mình lắp trên YouTube

Để tiện hơn, bạn có thể dùng các link Amazon Affiliate của mình để mua linh kiện:

Để cho ra kết quả đẹp nhất, nên dùng filament màu trắng theo link mình để bên dưới.

Filament màu xám mình dùng: https://amzn.to/3TOLOva

Filament màu trắng mình dùng: https://amzn.to/46CjBiX

8 - (Det. 12) M3 Brass Heat-Set Threaded Inserts https://amzn.to/4kQhhJQ

6 - (Det. 13) M3 x 25mm Flat Head Hex Socket Cap Screw https://amzn.to/4bWoKCT

2 – (Det.14) M3 x 12mm Flat Head Hex Socket Cap Screw https://amzn.to/428KJ5h

1 – M3 Tap https://amzn.to/4kL9RY6

1 – (Det. 15) Aruduino Pro Micro MCU https://amzn.to/4kLncQ9

1 – (Det. 16) HiLetgo DS3231 AT24C32 Clock Module https://amzn.to/4ior0p5

1 – (Det. 17) Electro Cookie PCB Board https://amzn.to/4hucXwL

1 – (Det. 18) 5mm wide WS2812B SMD LED Strip, 1 meter, 100 LED/meter https://amzn.to/4iorP19

1 – (Det. 19) 5 Volt, 5 Amp Power Supply with 5.5mm Barrel Connector https://amzn.to/4kZ7ukG

1 – (Det. 20) 5.5mm Panel Mount Female Barrel Connector https://amzn.to/4kYNdf4

1 – (Det. 21) 12 pin female header https://amzn.to/4kQCGTc

4 – (Det. 22) M3 x 8mm Flat Head Hex Socket Cap Screw https://amzn.to/4ij22at

2 – (Det. 23) 2 Pin PCB Screw Terminal Block https://amzn.to/4bR5XZI

22 AWG Coated Hookup Wire with OD of 1.5mm for LED Strip VCC/GND https://amzn.to/4huAn5c

24 AWG Coated Hookup Wire with OD of 1.3mm for LED Strip Data https://amzn.to/4iNGouY

Recommended – Dupont Connector Set and Crimp Tool https://amzn.to/428uXr5

CA Glue I used: https://amzn.to/4kL8w3v

Solder I use: https://amzn.to/4lziSU3

Soldering Station I use: https://amzn.to/47AZyln

Soldering Station Option1: https://amzn.to/463NHuG

Soldering Station Option2: https://amzn.to/4mUS4hc

Soldering Station Option3: https://amzn.to/4lG1koo
