Dao gấp (Folding Knife) dùng lưỡi dao cạo thay thế

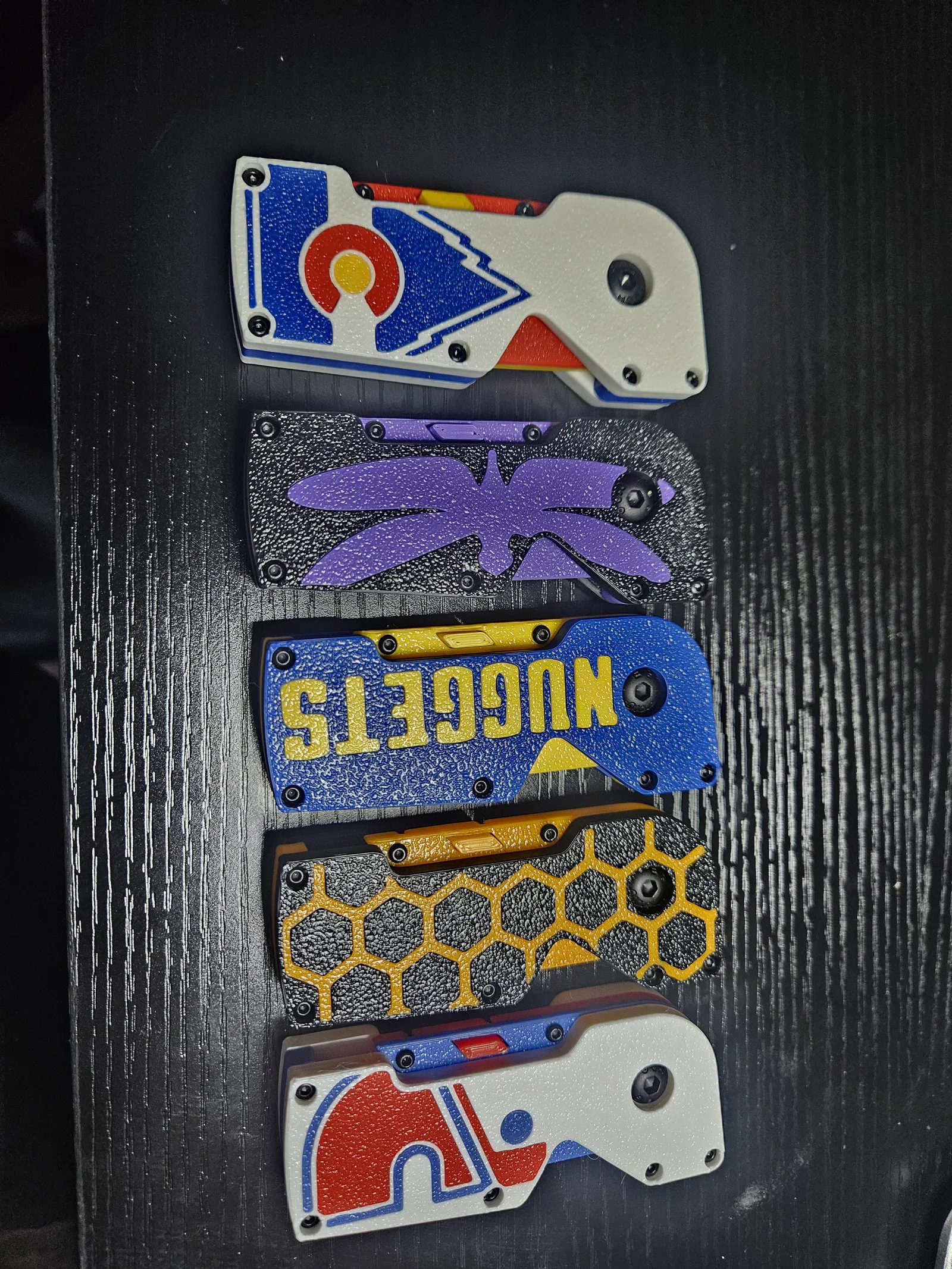

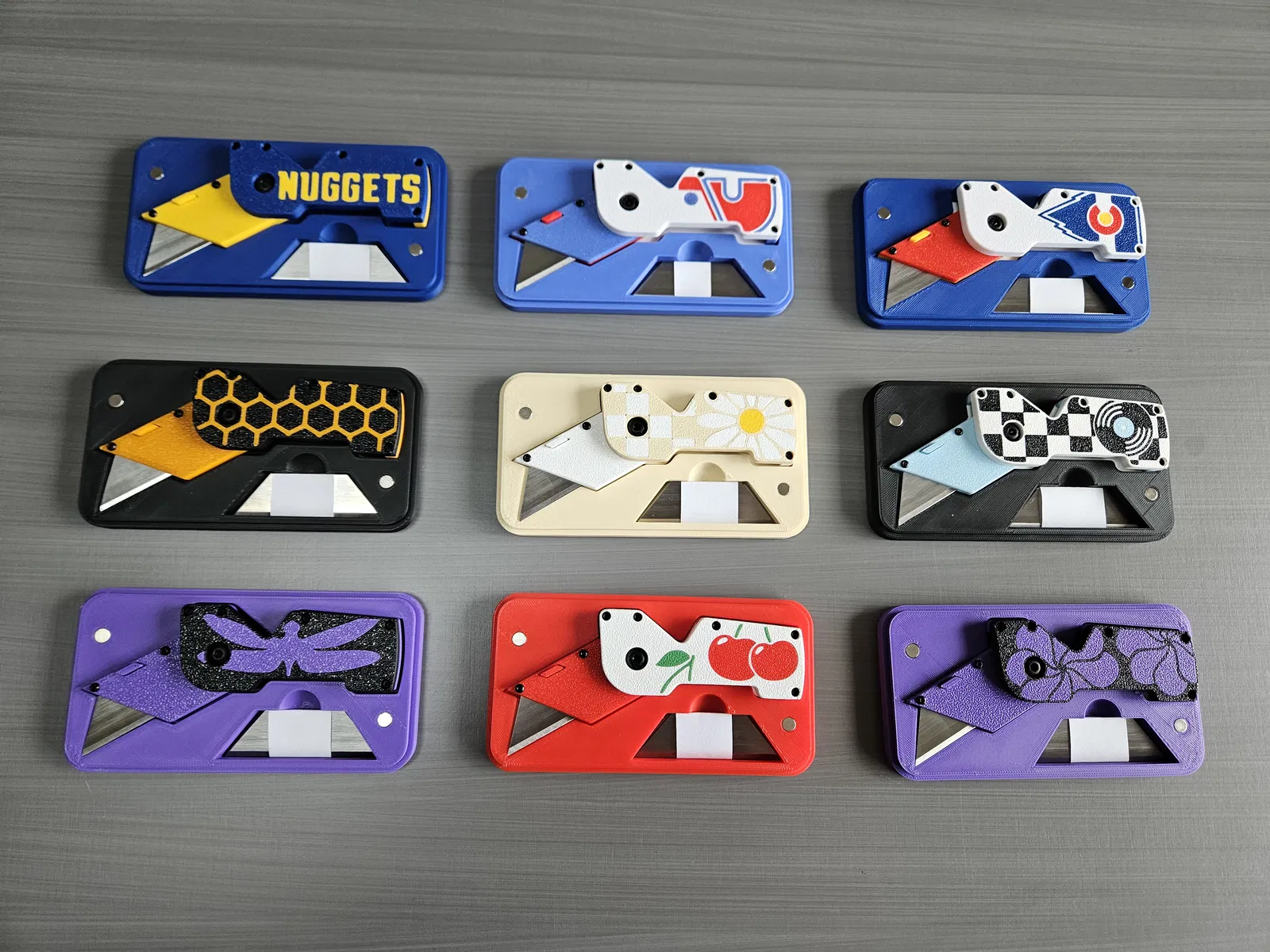

Những cây dao mình đã khoe trước đó là bản in có custom inlays, còn các mẫu trên trang này thì không có inlays. Mình thiết kế để khi lắp lại sẽ lộ được texture của print bed, và khi in theo hướng đó thì không cần supports. Mình đã in tất cả các cây dao bằng PLA và thấy đây là một dụng cụ nhẹ, xài việc nhẹ rất ổn; nếu dùng filament cứng/khỏe hơn thì chắc còn tốt hơn nữa. Mình cũng đính kèm luôn model cái hộp để làm case như trong hình cuối.

Vật liệu cần chuẩn bị:

Năm con ốc M2x12 lục giác âm (hex socket) đầu nút (button head)

Hai con ốc M2x4 lục giác âm (hex socket) đầu nút (button head)

Một con ốc M5x10 lục giác âm (hex socket) đầu nút (button head)

Một insert ren M5x4x7 (có thể dùng insert dài hơn rồi chà nhám hoặc cắt ngắn nếu không có loại ngắn này)

Bảy insert ren M2x2x3.2

Bốn nam châm trụ đường kính 3mm, sâu 2mm

Nếu làm hộp/case thì hộp được giữ đóng bằng bốn nam châm trụ đường kính 6mm, sâu 2mm

Hướng dẫn in:

Đây là các setting mình đang dùng với PLA tiêu chuẩn.

Top và Bottom Blade Holders: Đặt mặt phẳng xuống bàn, 4 wall loops, 100% infill. Mấy chi tiết này rất mỏng nên cần phải thật chắc.

Top và Bottom Scales: Đặt mặt phẳng xuống bàn, 3 wall loops, 40% grid infill.

Small và Big Midpieces: Có thể in với bất kỳ mặt phẳng nào, 3 wall loops, 30% grid infill.

Box Bottom và Box Top: Đặt mặt phẳng xuống bàn, 15% infill.

Lắp ráp:

Lấy Bottom Scale (cái có một mặt phẳng hoàn toàn và không có lỗ xuyên) và Bottom Holder (cái không có lỗ xuyên và có “tháp” lớn trên đó), rồi chuẩn bị tất cả threaded inserts. Hơ nóng/ép chảy insert lớn vào lỗ lớn trên scale và 5 insert nhỏ vào các lỗ nhỏ. Hơ nóng/ép chảy 2 insert còn lại vào các lỗ nhỏ trên Bottom Scale. Các lỗ này nằm hai bên phần tháp cao và sẽ thẳng hàng với các lỗ xuyên khi lắp hai holder lại với nhau.

Giờ bạn có thể ấn các nam châm nhỏ vào 3 lỗ còn lại. Chiều nam châm ở đây không quan trọng. Nam châm cuối cùng thì ấn vào lỗ trên Top Holder để giữ hai holder dính với nhau. Để canh cho đúng, mình hay đặt viên nam châm rời lên đúng viên nam châm đã ấn sẵn trong bottom holder (viên mà nó sẽ hút vào), rồi ấn Top Holder xuống Bottom holder. Hai viên nam châm này giúp giữ phía đó của cụm giữ lưỡi được đóng lại, còn hai nam châm kia sẽ bị hút bởi chính lưỡi dao, kéo hai chốt khóa (locking lugs) vào các rãnh trên lưỡi. Mình cũng hay bẻ phần có locking lugs và hai nam châm vào trong, trong khi vẫn giữ phần có threaded inserts ở ngoài. Cách này tạo lực “lò xo” lớn hơn ở khu vực khóa để kẹp lưỡi chắc hơn.

Tiếp theo bạn lắp hai scales lại với nhau, kẹp các midpieces ở giữa. Cách mình thích làm là luồn một ốc M2x12 qua Top Scale rồi ấn một midpiece vào con ốc đó. Sau đó bạn đẩy ốc qua các lỗ còn lại. Bạn sẽ thấy Small Midpiece không đối xứng: một đầu bo tròn, một đầu có góc.

Cạnh phẳng dẫn tới góc đó là để đỡ blade holders khi dao mở ra. Hãy để phần góc hướng lên phía lưỡi. Khi đã luồn đủ 5 con ốc M2x12 qua các midpieces, bạn bắt chúng vào Bottom Scale. Sau đó bạn trượt cụm blade holders vào giữa hai scales và bắt ốc M5x10 xuyên qua chúng. Độ cứng/độ khựng khi gập mở sẽ do con ốc này quyết định. Giờ bạn có thể cầm con dao đang mở bằng tay phải và ấn xuống cái “nút” nhô ra từ blade holder. Việc này sẽ làm locking lugs uốn ra, chừa đường để bạn lắp lưỡi. Phần khóa rồi sẽ tự bật đóng lại và kẹp giữ lưỡi. Càng dùng thì cơ cấu sẽ “vào form”, thay lưỡi sẽ dễ hơn.

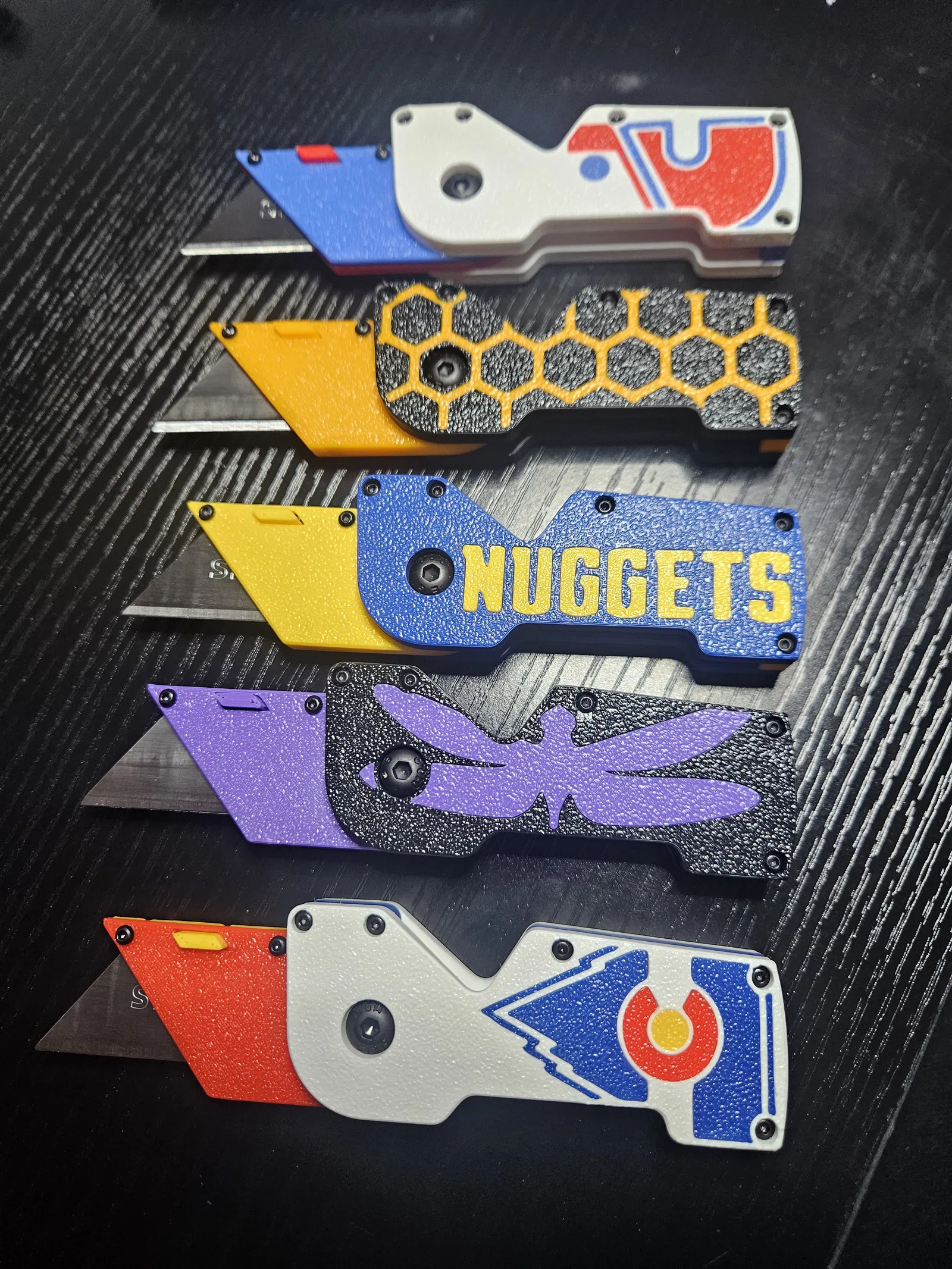

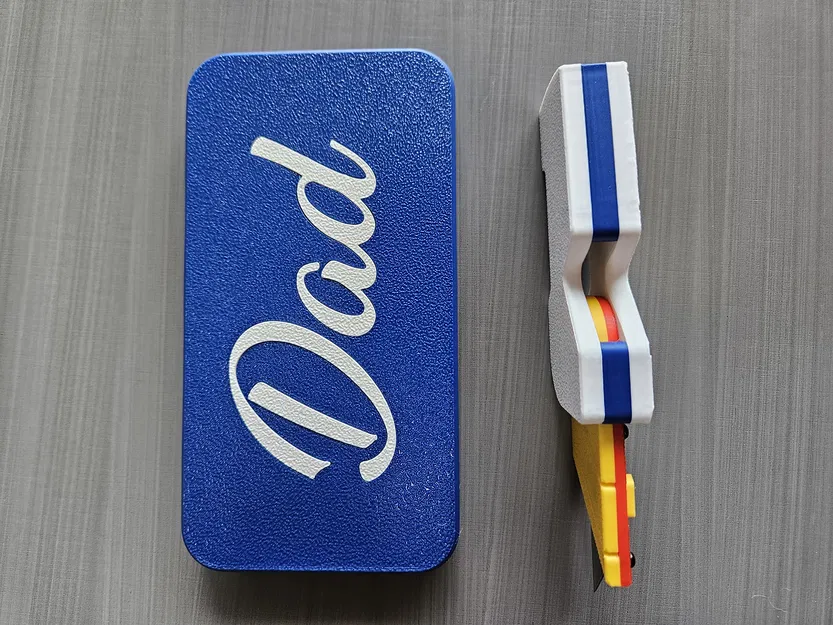

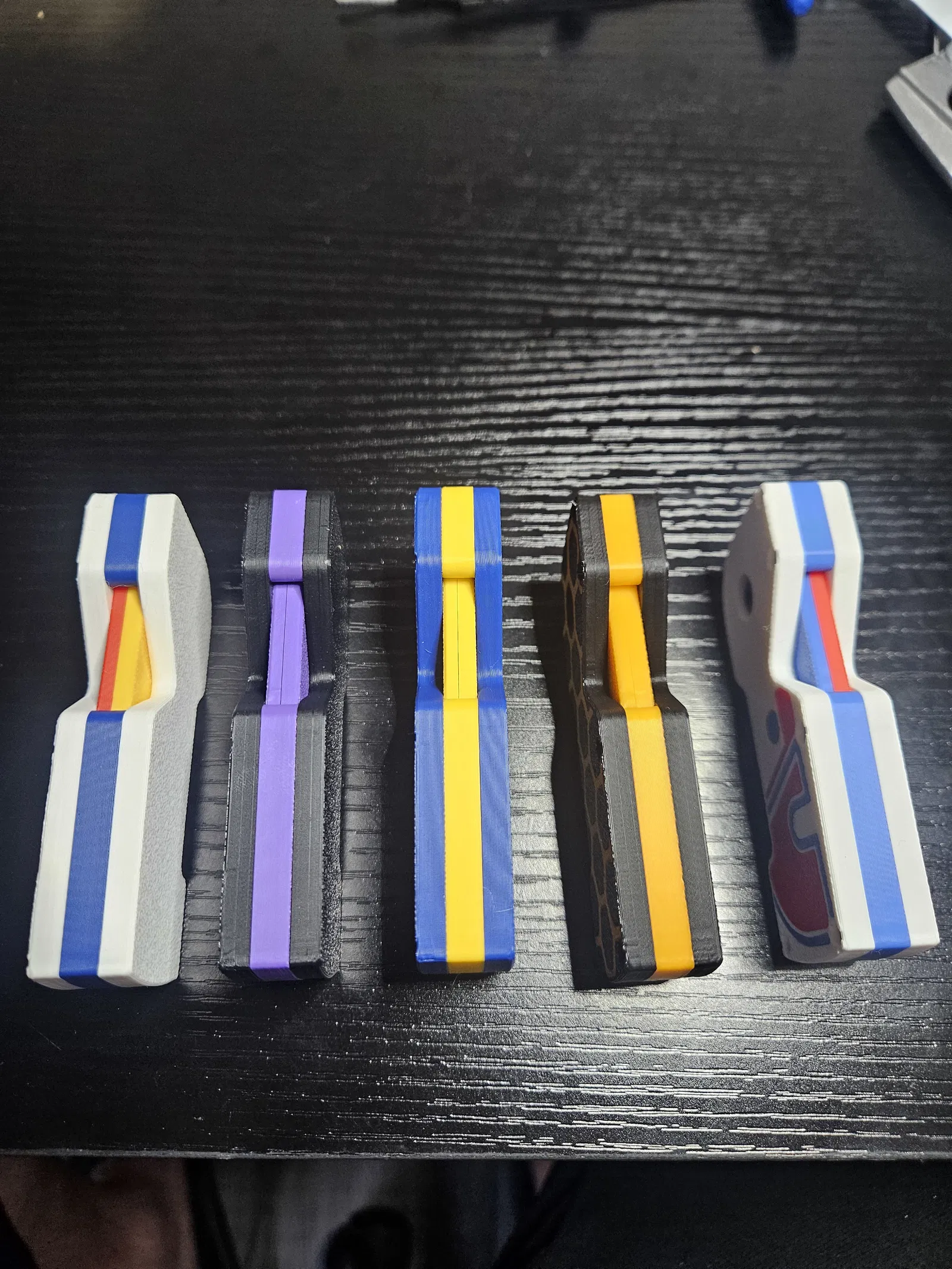

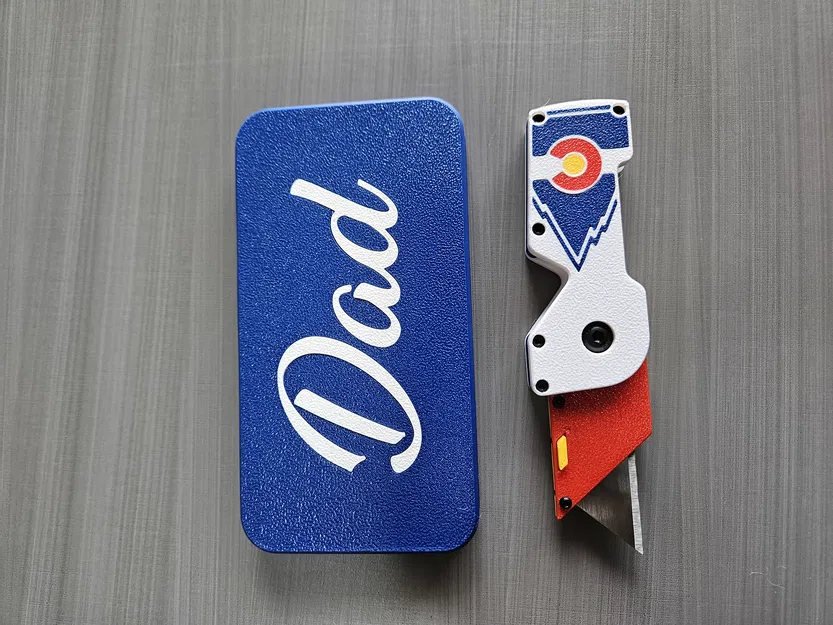

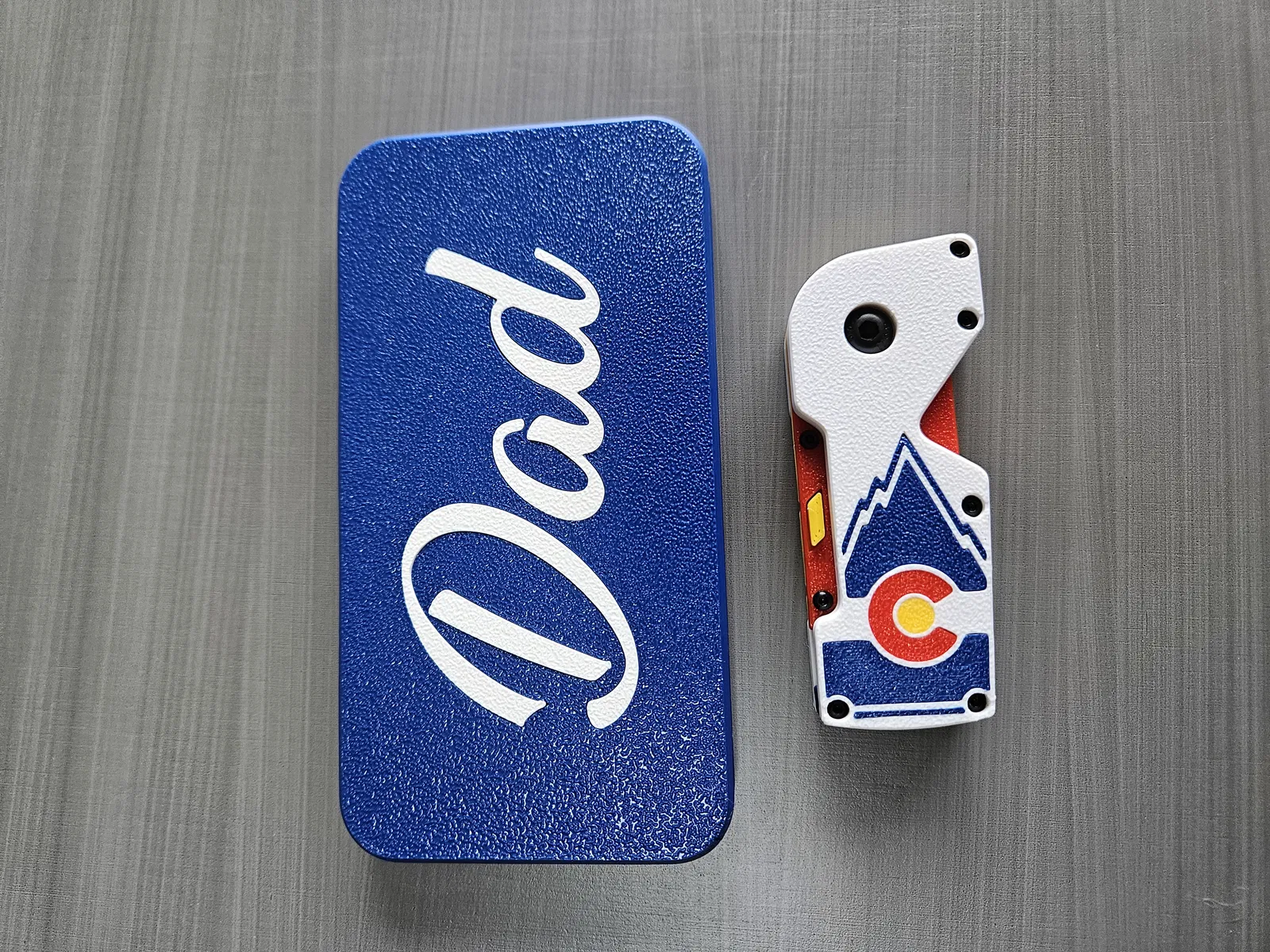

Nếu bạn cũng in cái hộp, chỉ cần ấn 4 viên nam châm 6mmx2mm vào các lỗ. Mình thích dùng cách tương tự như với blade holder để đảm bảo nam châm đúng chiều: ấn 2 viên vào đáy, đặt 2 viên còn lại lên đúng cặp của nó, rồi ấn nắp hộp xuống phần đáy.
