Hộp ngăn lục giác có nắp, v2 (tuỳ chỉnh được)

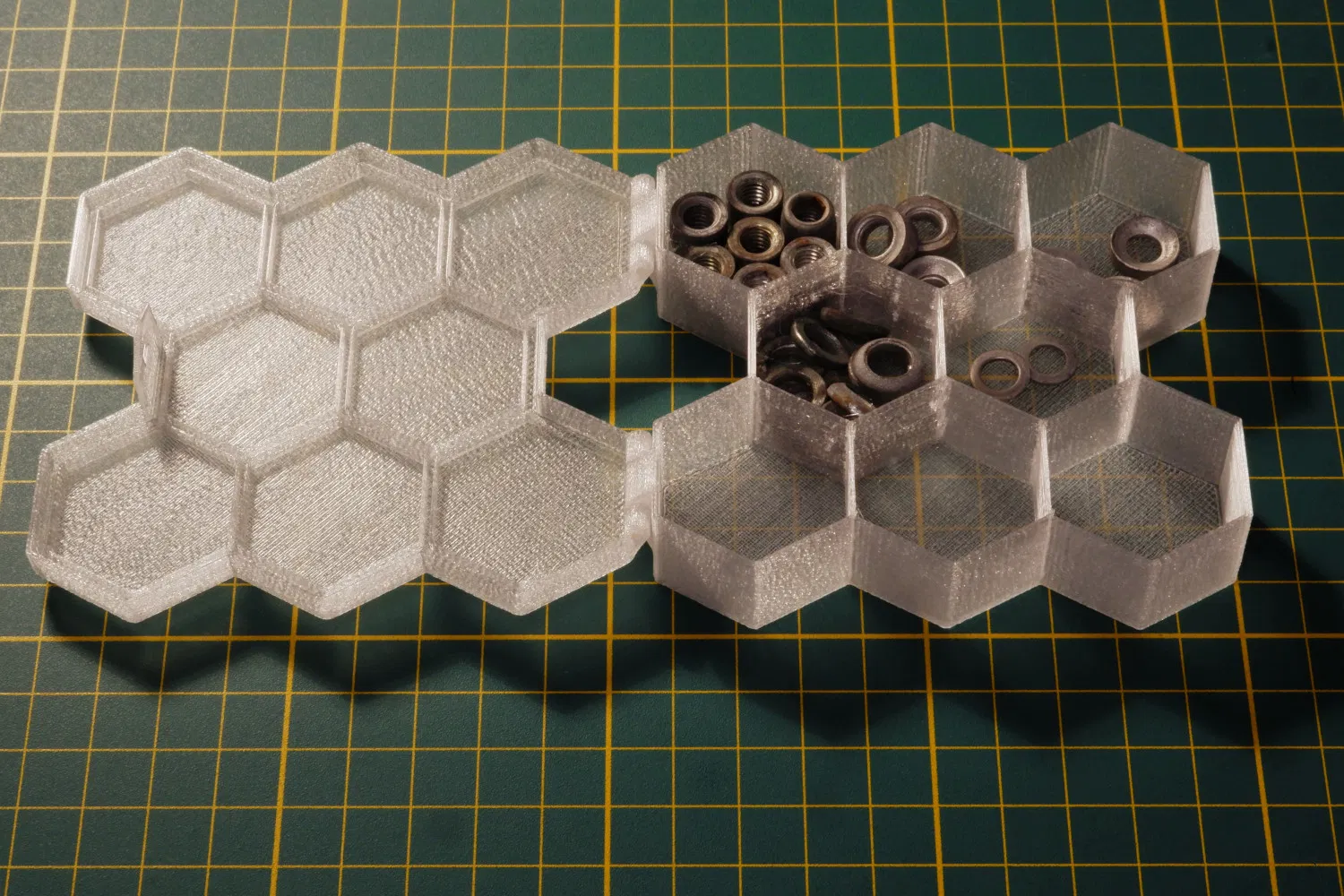

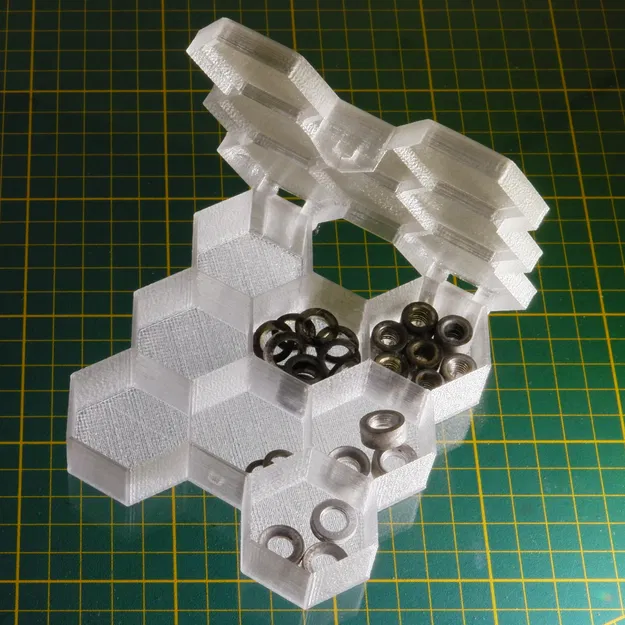

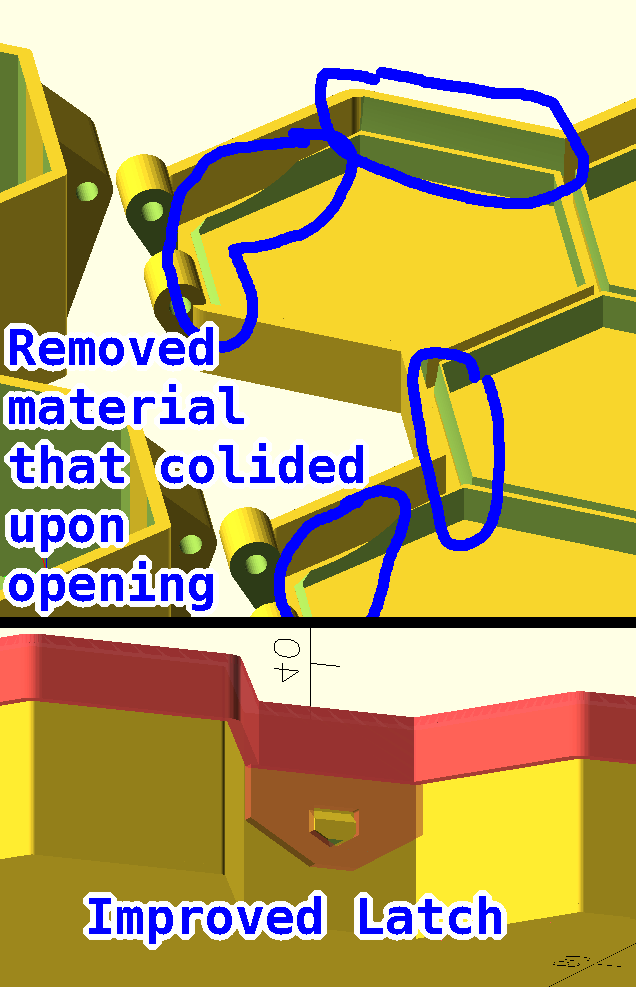

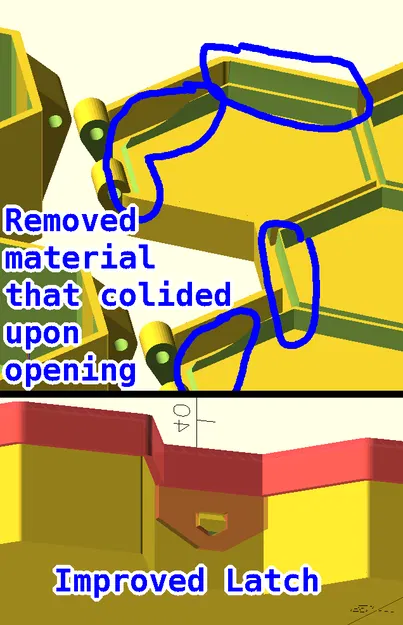

Phiên bản cải tiến từ thiết kế trước của mình – một hộp có nắp (customisable) với các ngăn dạng lục giác.

File .scad sẽ tạo ra 2 phần: thân hộp và nắp. Dùng một đoạn filament làm chốt để nối hai phần lại. Có thể bạn sẽ cần khoan lại phần nắp bằng mũi 1.8mm và thân hộp bằng mũi 2mm để loại bỏ lỗi in nhỏ và tạo độ rơ cho bản lề để đóng/mở mượt hơn.

File .scad cho phép bạn tuỳ chỉnh ít nhất:

• số lượng ngăn,

• cột “bên phải cùng” sẽ có ít hàng hơn hay nhiều hàng hơn (xem hình),

• kích thước mỗi ngăn (theo trục Y và Z),

• độ dày vách (vách trong cũng như vách ngoài và đáy),

• độ rơ (aka clearances),

• đường kính chốt bản lề,

• kích thước chốt gài.

Lưu ý là nếu bạn scale các file .stl mẫu thì độ dày vách và đường kính chốt bản lề cũng sẽ bị scale theo, nên mình không khuyến khích làm vậy.

Mẫu này in ổn mà không cần support.
Mình đã in bằng ABS và cả PET-G, dùng nozzle từ 0.25mm tới 0.5mm, mọi thứ đều ổn kể cả với vách trong chỉ 0.6mm.
