Hộp vuông có nắp chốt gài đẹp (in vase mode)

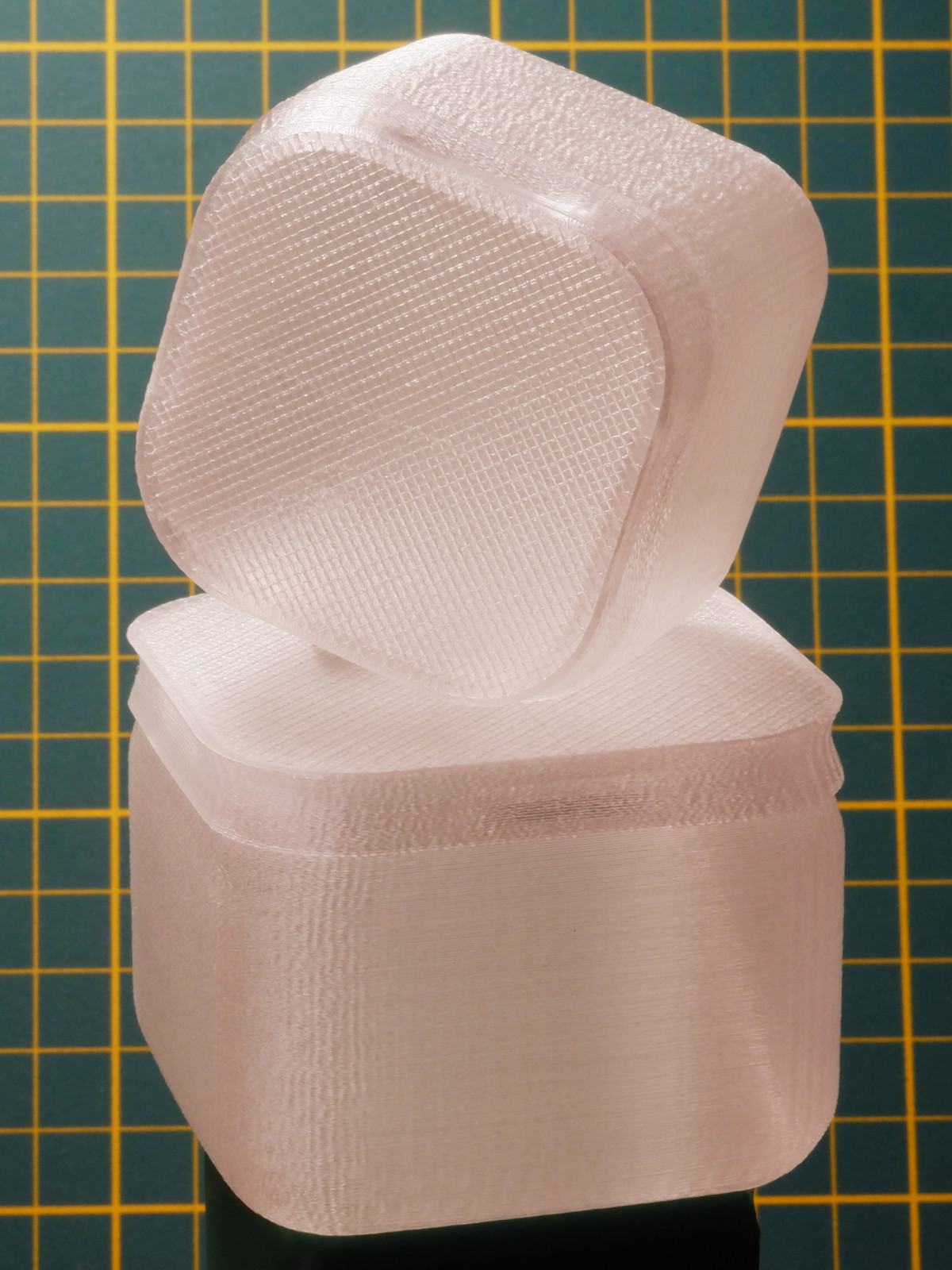

Một hộp có nắp đơn giản, thiết kế dành riêng cho in vase mode. Phần đáy hộp là hình vuông (bo tròn các góc). Nắp có chốt gài vừa khít và không nhô ra khỏi đường viền của hộp.

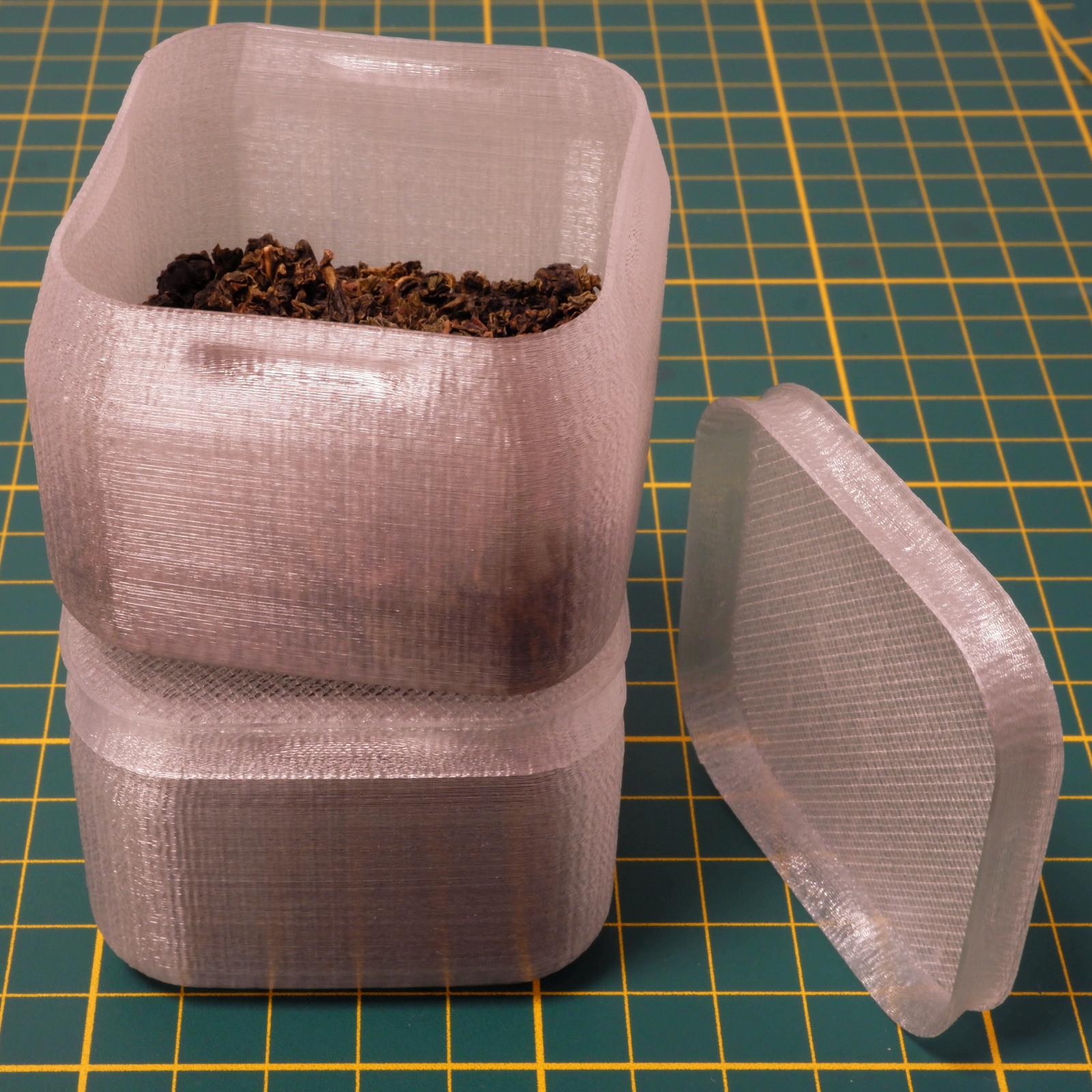

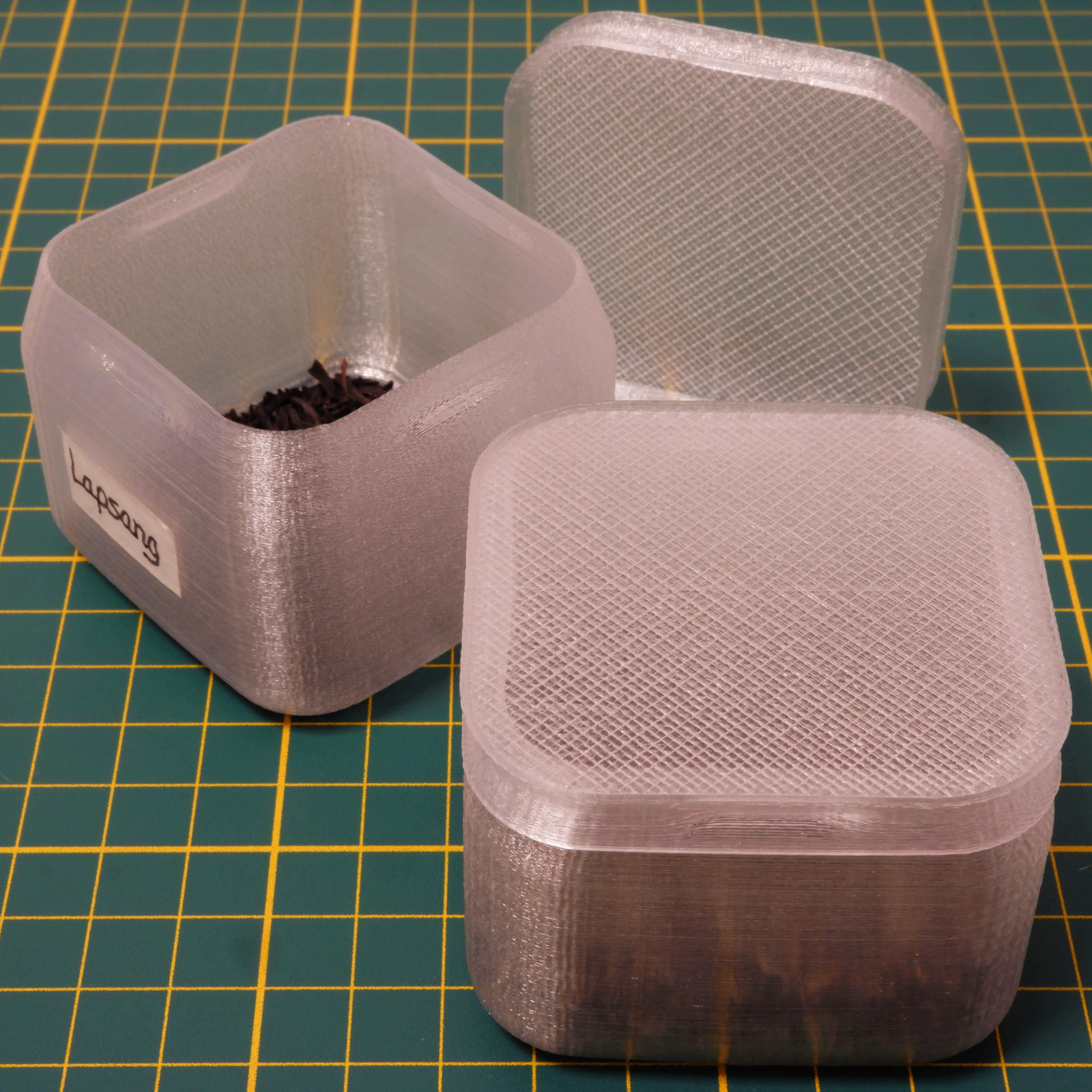

Mình thiết kế và đang dùng mấy hộp này để đựng vài loại trà lá (hộp 6×6×4.5cm chứa khoảng 25g trà lá), vì mình tìm hoài không ra loại lon mini nhìn ưng ý cho mục đích này. Mình thấy hộp này làm đồ đựng trong bếp cho các thứ khô dạng rời cũng rất ổn.
Tới giờ mình chỉ in bằng PET-G trong, layer height 0.2mm.

Model có thể tuỳ biến (ở một mức độ nhất định) – bạn có thể mở bằng OpenSCAD và chỉnh nhiều thiết lập, trong đó có độ dày thành và kích thước ngoài.
Lưu ý: tuỳ biến theo cách này được khuyến nghị hơn hẳn so với scaling, vì scaling rất dễ tạo ra model gặp vấn đề cả khi in lẫn khi sử dụng.
Cũng lưu ý là trong file .scad không có gì cảnh báo nếu bạn nhập thông số vượt phạm vi hợp lý; thêm nữa, các lỗi số học “kinh điển” có thể làm render bị fail (dù preview vẫn chạy).

Mình đã upload file .stl của 2 phiên bản, khác nhau về kích thước và hình dạng chốt gài: một bản mở ra với lực nhỏ, bản kia chắc hơn. Bề rộng outer perimeter cho in vase mode có ghi ngay trong tên file.
