Hộp snug có nắp tuỳ biến cao cho mũi khoan

Hộp snug tuỳ biến cao cho mũi khoan.

Một cái hộp có nắp cho mũi khoan, ban đầu được thiết kế để nhỏ gọn nhất có thể và để mỗi mũi nằm trong một ngăn riêng. Chỉ sau chút ít công sức, ứng dụng thiết kế đã được mở rộng để tạo ra các hộp đựng mũi khoan với số lượng và chiều dài ngăn có thể tuỳ biến; còn bề rộng ngăn thì được xác định theo bội số của đường kính mũi khoan.

Lưu ý là không phải mọi tuỳ chỉnh đều làm được ngay trong giao diện Customizer, vì nó không cho tuỳ biến các mảng có kích thước bất kỳ. Vậy nên hãy bắt đầu bằng cách chỉnh các biến 'drills' và 'lengths' cho đúng nhu cầu của bạn, ví dụ: drills = [ 2.0, 2.5, 3.0, 3.5, 4.0, 4.5, 5.0 ]; lengths = [ 49, 57, 61, 70, 75, 80, 86 ]; định nghĩa 7 ngăn, dự kiến vừa với các mũi khoan theo đường kính và chiều dài đã cung cấp. Sau đó hãy vào giao diện Customizer, nơi bạn có thể chỉnh mỗi ngăn sẽ chứa bao nhiêu mũi, các ngăn sẽ dài/rộng/cao hơn bao nhiêu (so với các mũi ở trong), và đặt vị trí phần khoét để nhấc mũi khoan lên (nếu có). Ngoài ra, độ dày vách, bản lề và chốt gài cũng có thể tuỳ biến.

File .scad cũng có thể thêm “mouse ears” để hỗ trợ chống cong vênh (warping) — vốn có thể là vấn đề khi in mẫu cỡ này (tuỳ máy/tuỳ điều kiện in).

Các file .stl đính kèm gồm:

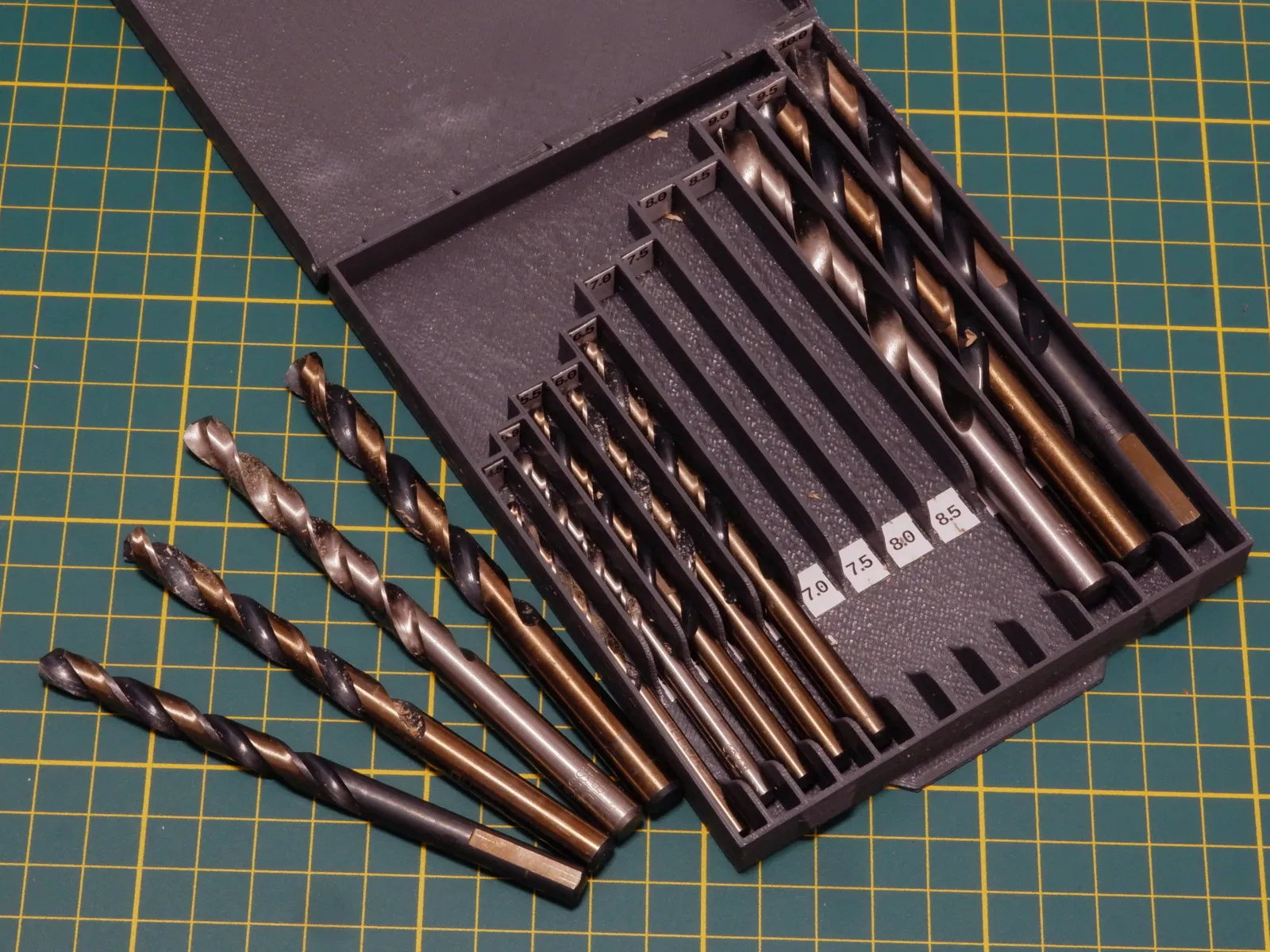

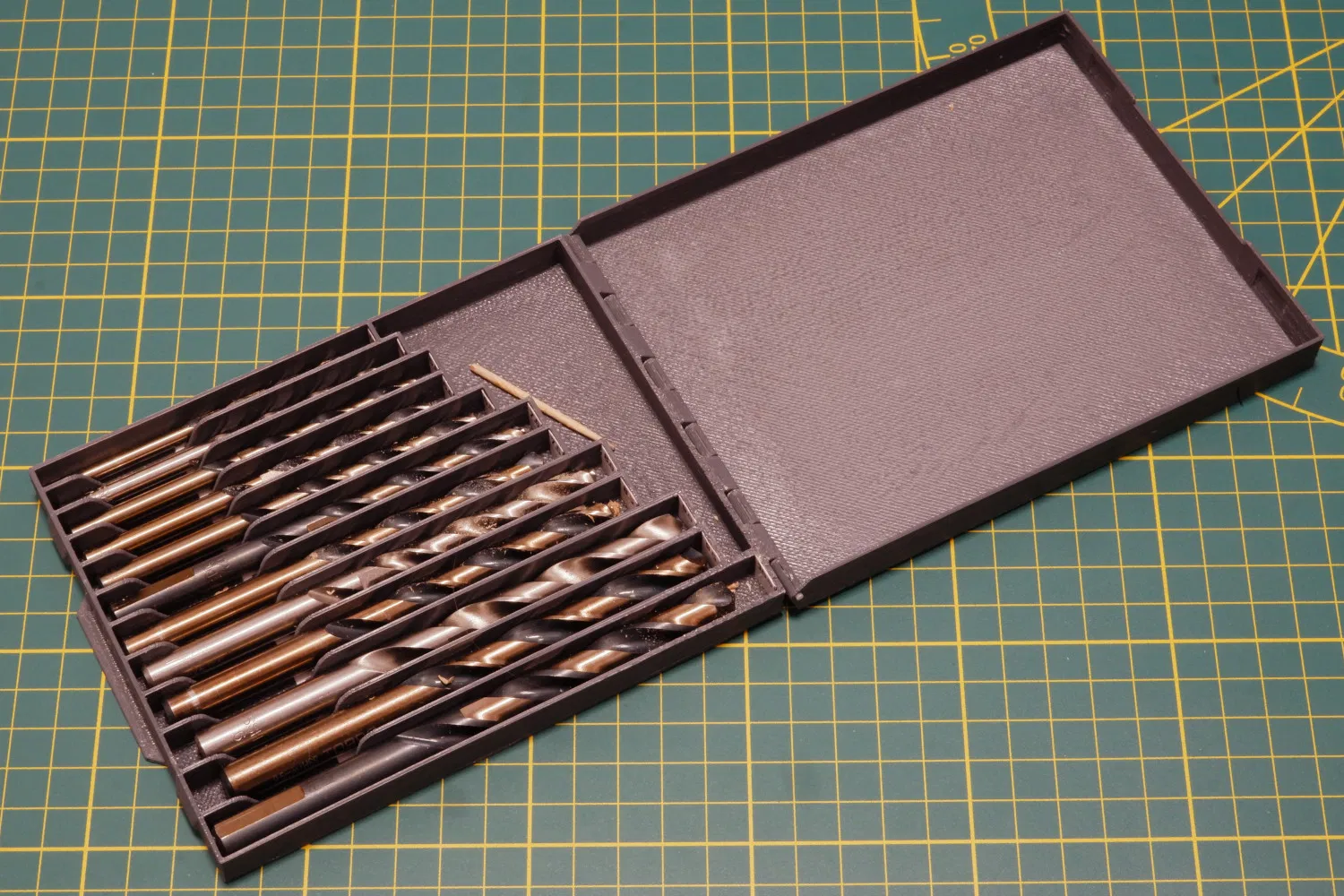

1. Cái hộp mình in cho bản thân, ảnh chụp cũng đi kèm theo mẫu. Nó chứa các mũi từ 4.5mm, mỗi bước 0.5mm cho tới 10mm. Với mình thì dùng ổn, nhưng khá khó nhấc mũi bằng tay (khoảng cách quá khít), nên mình không khuyến nghị bản này.

2. Bản chỉnh sửa của hộp ở trên, trong đó phần khoét để nhấc mũi được đặt lại để có thể lấy mũi dễ hơn (ít nhất là mình hy vọng vậy).

3. Hộp cho mũi khoan đường kính 9, 7, 5, 3, 4, 6, 8, 10 (theo đúng thứ tự đó), mỗi ngăn 2 mũi, có bật mouse ears. Mẫu này dùng để minh hoạ những thứ có thể tuỳ biến.

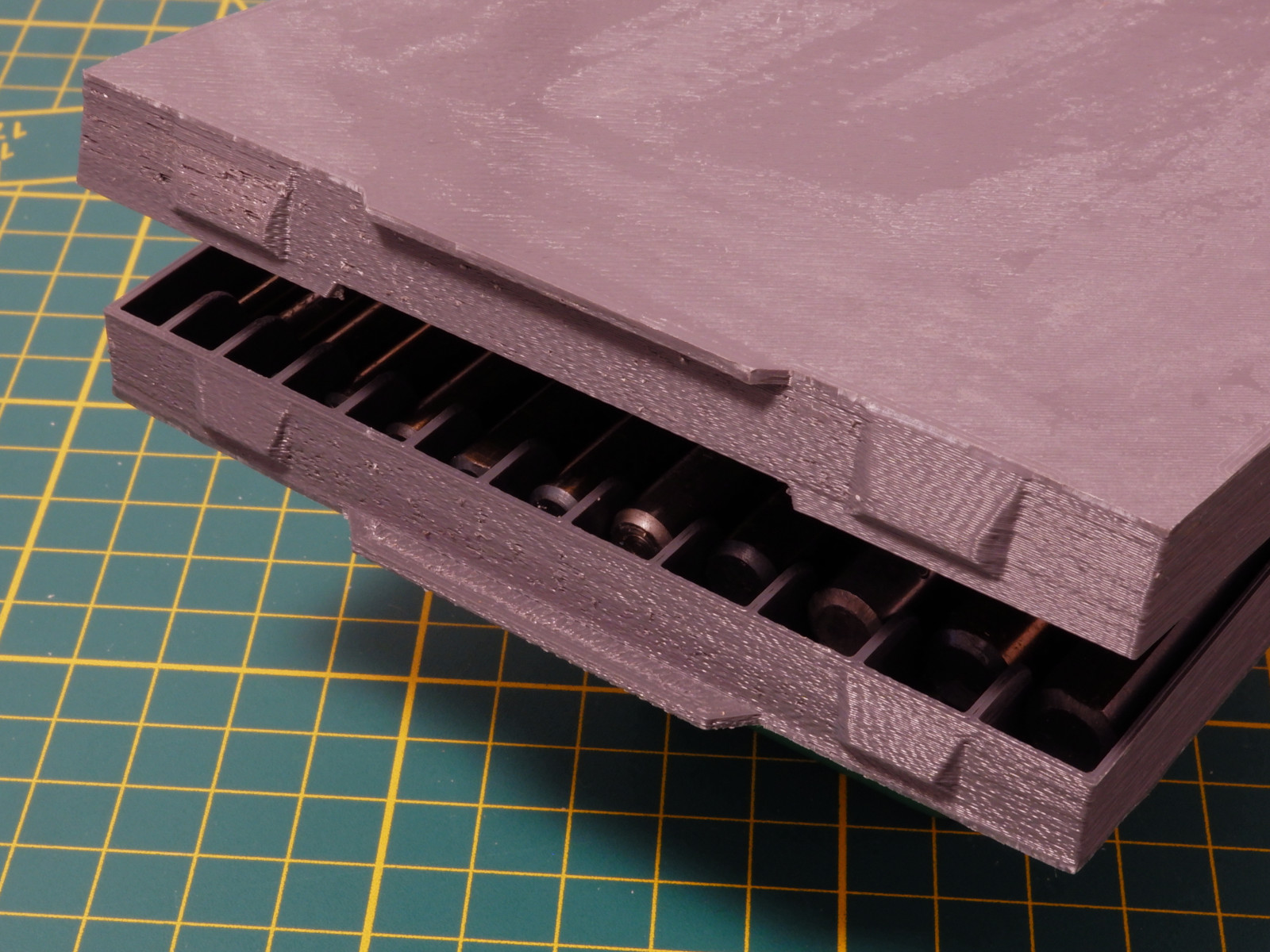

Mình in hộp với layer 0.2mm và nozzle 0.5mm, bằng ASA — vật liệu mà mình khuyên là không nên dùng cho bản in này, vì nó bị cong vênh nhiều hơn các loại khác (nhưng mình cần học cách in ASA, nên đây là một lần thử “tạm thành công”).
