ELEGOO Centauri Carbon – Hộp đồ kèm nắp trượt (gắn mặt lưng)

Nó là gì?

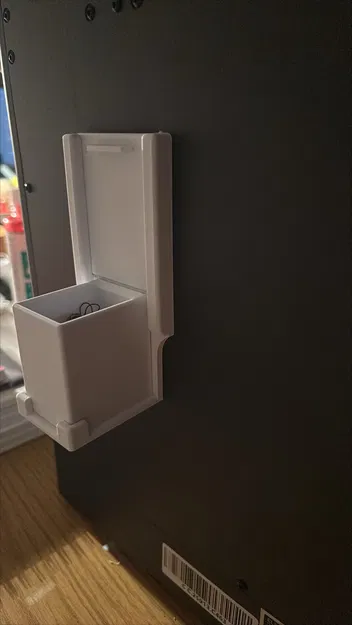

Một hộp đựng rác nhỏ gọn cho mặt sau của ELEGOO Centauri Carbon.
Backplate được dán bằng miếng keo, Slider trượt để che miệng mở, và Box dùng để đựng kẹp (clips), nozzle, bits, lục giác (Inbus) v.v.

Các phần (STLs):

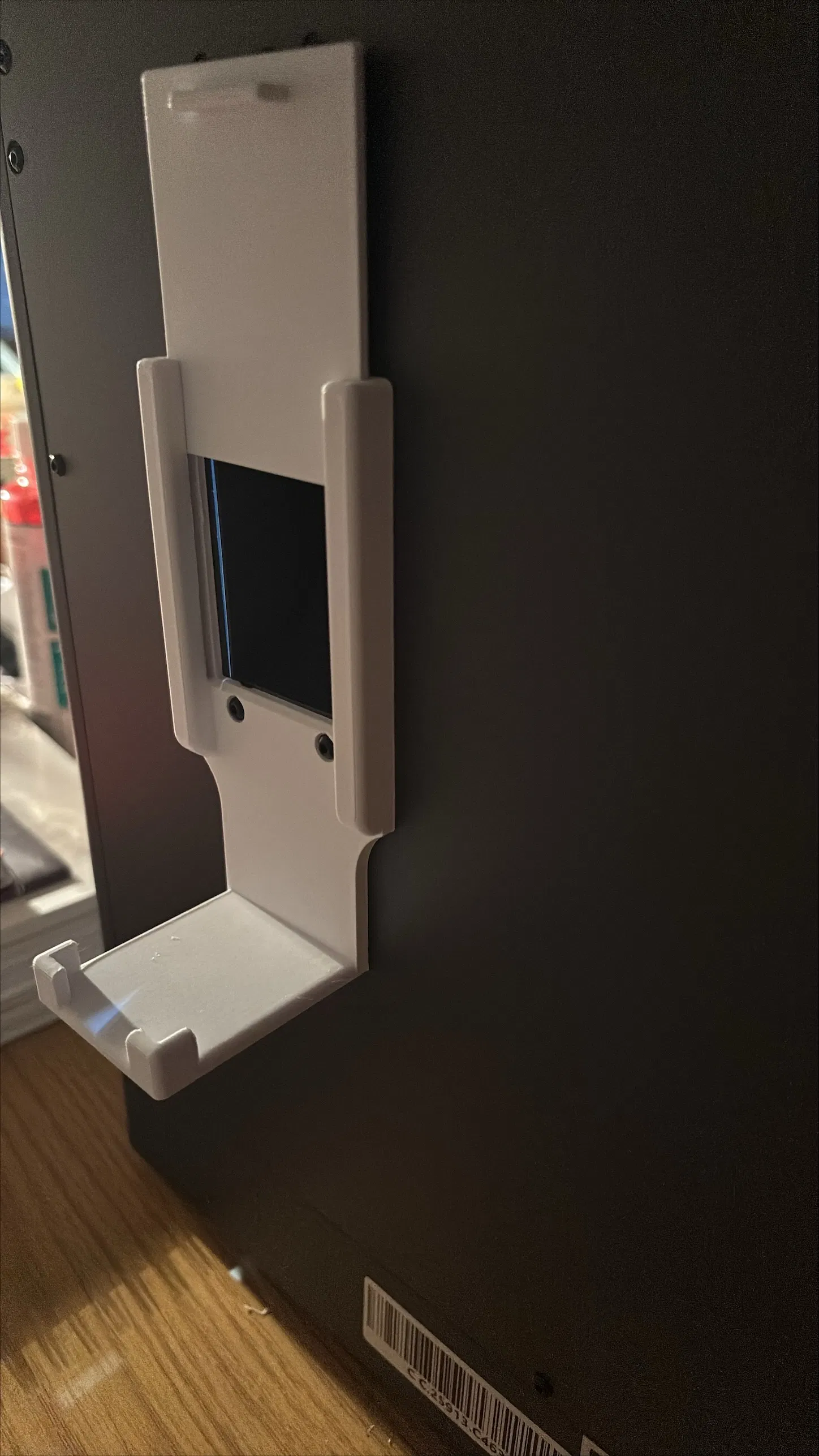

• Backplate – có sẵn ray dẫn hướng tích hợp

• Slider – nắp trượt

• Box – khay/hộp lót (cài từ dưới vào Backplate)

Tính năng:

• Lắp không cần khoan (khuyên dùng miếng keo 3M loại tốt)

• Slider trượt mượt – che miệng mở, giúp hạn chế hơi nóng thoát ra từ máy in và bụi

Cài đặt in (khuyến nghị):

• Vật liệu: PLA hoặc PETG

• Chiều cao layer: 0,20 mm (Backplate có thể in 0,28 mm)

• Perimeter: 3

• Infill: 12–20 %

• Cần support (khuyến nghị: Tree tự động)

• Hướng đặt:

  • Backplate đặt phẳng trên bàn in

  • Slider đặt phẳng

  • Box đặt phẳng mặt đáy

Lắp ráp:

1. Làm sạch ba via cho các chi tiết, có thể xịt nhẹ PTFE spray vào ray (tùy chọn, chỉ một lớp thật mỏng), tháo support.

2. Dùng các con ốc sẵn có của máy in để cố định Backplate

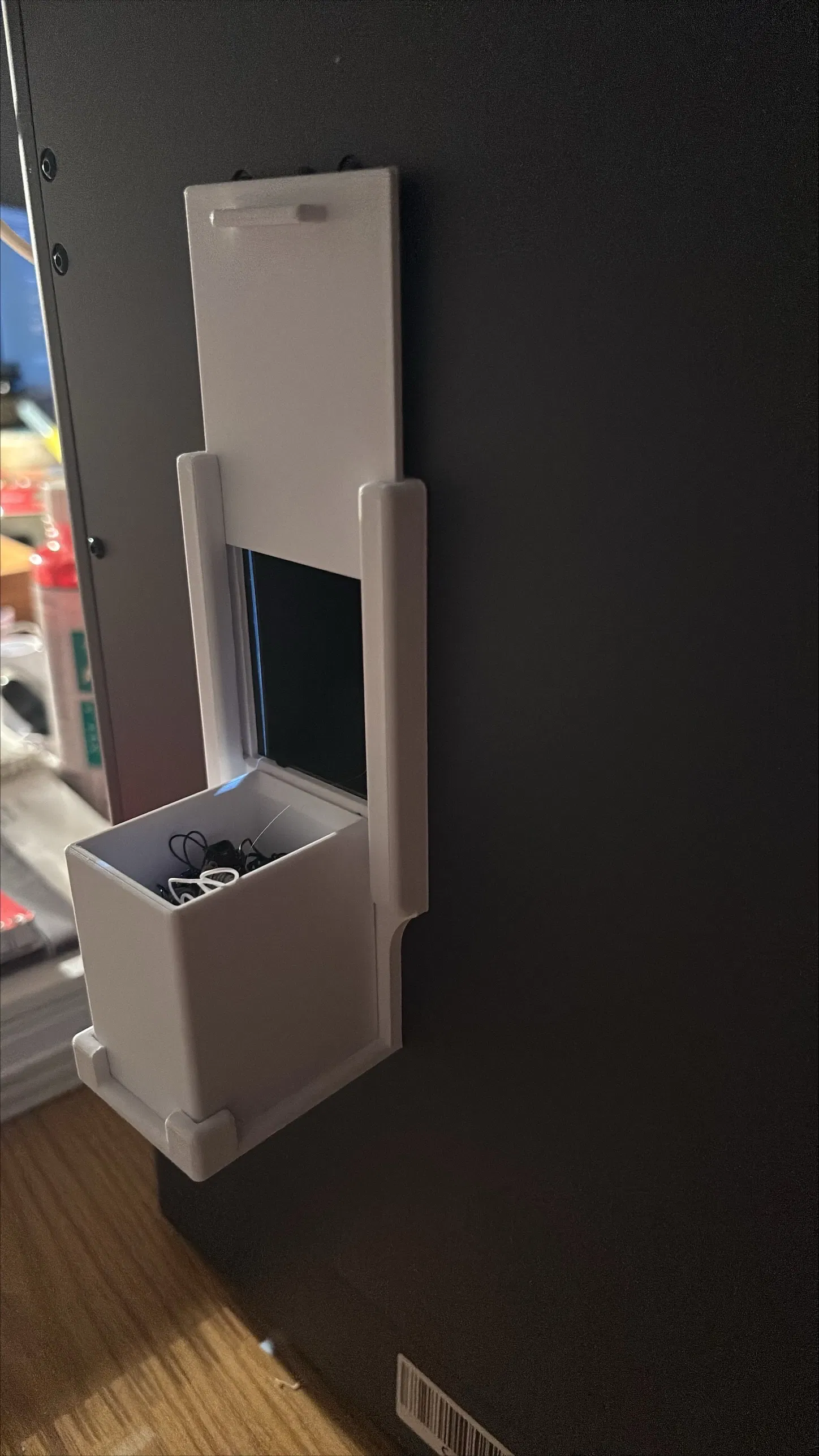

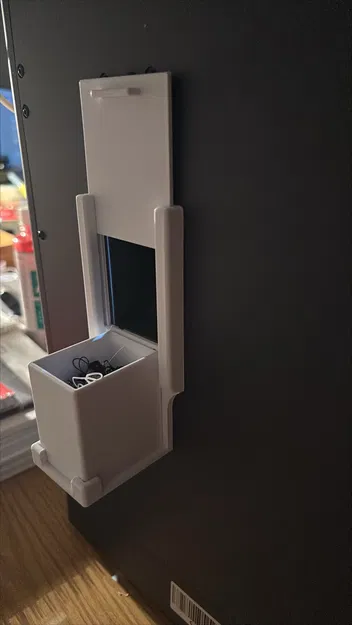

3. Trượt Slider từ trên xuống vào rãnh dẫn, rồi cài (clip) Box vào phía dưới.

Lưu ý:

• Muốn dính chắc thì bề mặt phải phẳng, sạch – đừng xịt silicone spray bên dưới.

• Nếu môi trường nhiệt cao hơn, nên dùng PETG.

• Nếu miếng keo của bạn hơi mỏng: lót thêm bên trong Backplate bằng băng keo xốp dày 1–2 mm.

Tương thích:
Thiết kế và test trên ELEGOO Centauri Carbon.
(Các máy Elegoo khác có mặt lưng phẳng cũng có thể hợp – có thể cần canh lại vị trí.)

Changelog:
v1.0 – Phát hành lần đầu (Backplate/Slider/Box)

Print settings (optional field in Printables)

• Nozzle: 0,4 mm

• Layer height: 0,20 mm (Backplate tùy chọn 0,28)

• Perimeter: 3

• Infill: 15 %

• Supports: Tree automatic

• Material: PLA/PETG

• Bed adhesion: Skirt
