Creality CFS Heater – Mod sưởi CFS dùng PTC 400W & W1209

Từ lúc mình mua bộ nâng cấp CFS cho K1 Max, mình gặp một số vấn đề về filament và hay bị kẹt.

Mình đã thử nghiệm khá nhiều giải pháp khác nhau và cũng có hiệu quả phần nào, bao gồm các tensioner:

và hộp hạt hút ẩm. Mình cũng đang dùng cái này với Orange Self Indicating Silica Gel, hạt 2–4mm mua trên Amazon.

Do điều kiện lắp đặt, tiếng ồn và để vợ mình vui vẻ, máy in của mình đặt trên gác mái. Nhưng đa số thời gian trên đó khá lạnh, và mình tin là phần lớn vấn đề về filament và kẹt bắt nguồn từ chính filament.

Trên CFS thì nó luôn hiển thị 14 độ và 54% độ ẩm!!

Mình tìm thử các giải pháp sưởi, nhưng không muốn làm cái gì quá lớn và cũng không muốn tốn quá nhiều tiền. Trên Reddit, Mantegot có làm một bản mod heater mà mình thấy có thể hợp (https://www.reddit.com/r/Creality/comments/1nzym33/cfs_heater/)

Mình mua đồ từ Aliexpress (tối đa khoảng £15) và thử lắp. Sau đó mình nhận ra cần phải tự thiết kế và tạo thêm nhiều phần. Sau rất rất nhiều lần thử, mình thấy các chi tiết chạy ổn nhất là in bằng ASA và có dùng aluminium tape dán bên trong một số đoạn ống dẫn và quanh các khu vực để giảm thất thoát nhiệt, đồng thời tránh làm chảy nhựa xung quanh—lúc đầu mình làm bằng ABS thì đúng là nó bị vậy.

REQUIREMENTS

• W1209 12V Digital Thermostat Temperature Controller

• 220V PTC Heater 400W Electric Radiator with Safe Operation (220V400W)

• Aluminium tape

• JB Weld

• 3D printed ducts

• Drill, screwdriver, sharp knife

• PATIENCE

PRINTING

Tất cả file được in đúng như trong các file .3mf. In bằng ASA, dùng thiết lập mặc định cho walls và infill. Walls 2, Monotponic surface pattern, 15% infill density, grid infill pattern.

Bật support Tree cho tất cả bản in. Threshold angle 45, Top Z và bottom Z distance .4, Pattern Honeycomb.

MODIFCATION

Mọi chỉnh sửa đều do người làm tự chịu rủi ro. Đây là những gì mình đã làm và dĩ nhiên, hễ bạn bắt đầu cắt hoặc khoan vào vỏ là sẽ mất bảo hành.

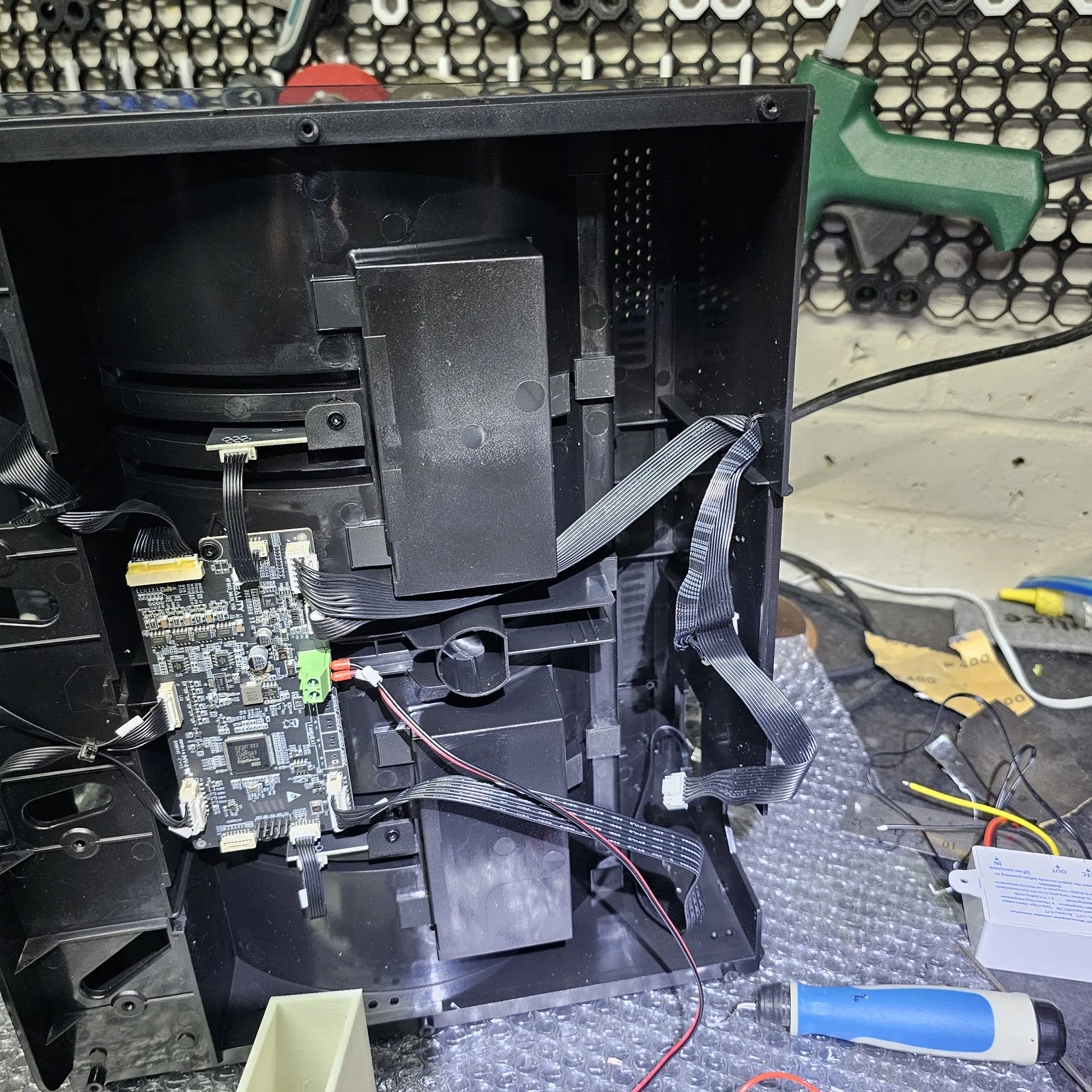

Cần tháo vỏ theo hướng dẫn online (giống hướng dẫn thay mainboard của CFS).

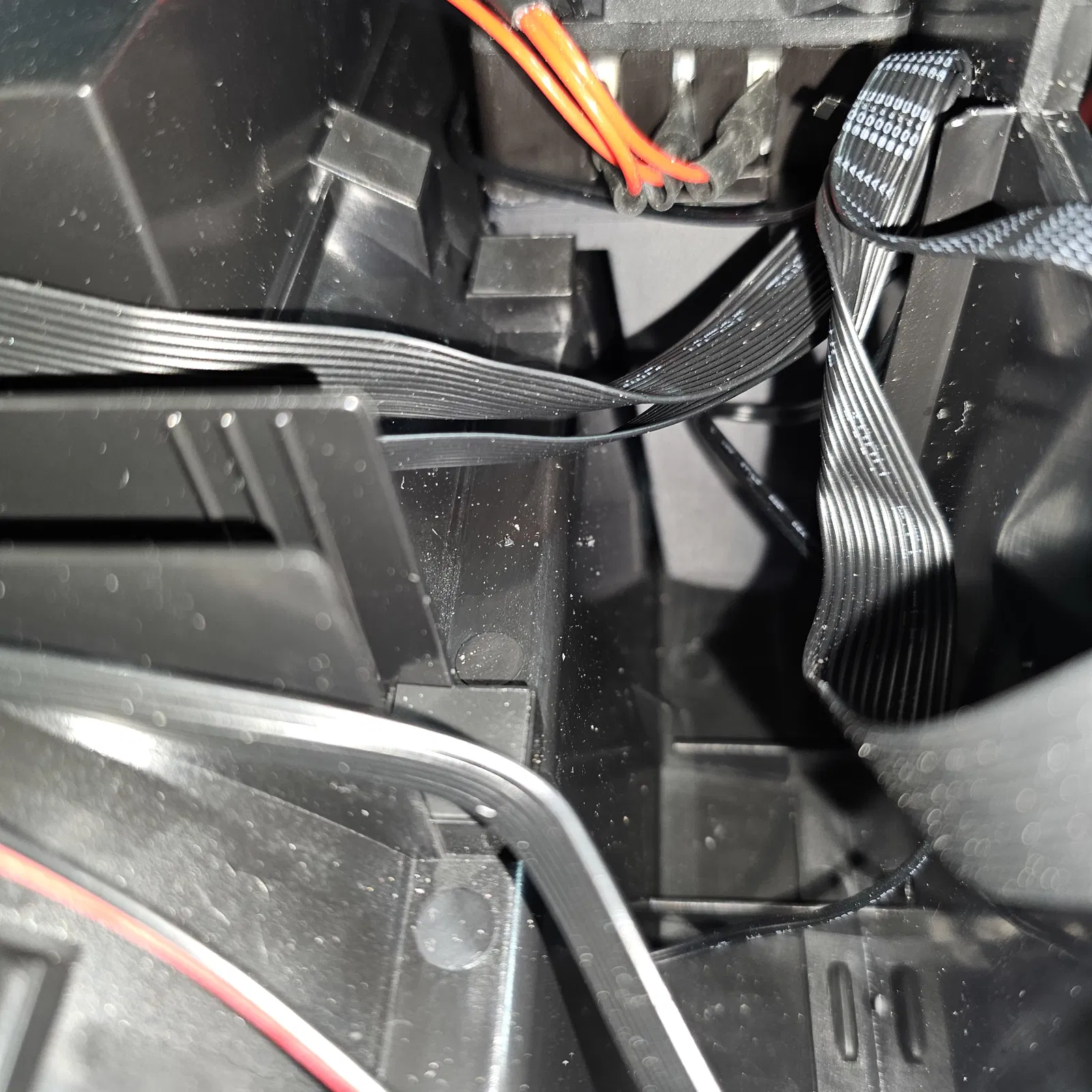

Mình khoan một lỗ ở hông máy để đi dây cáp và khoan vào giữa khoang chính để luồn đầu dò nhiệt.

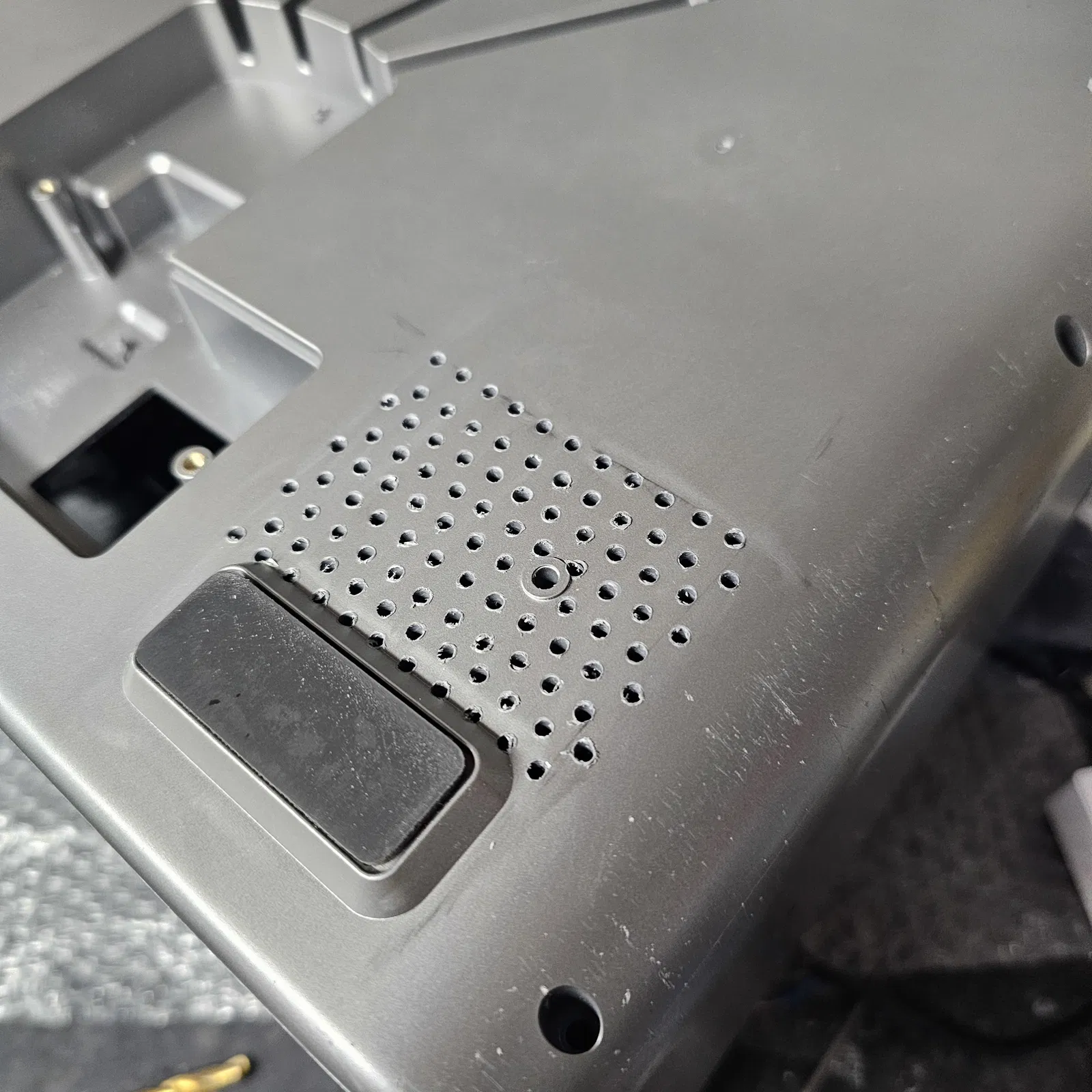

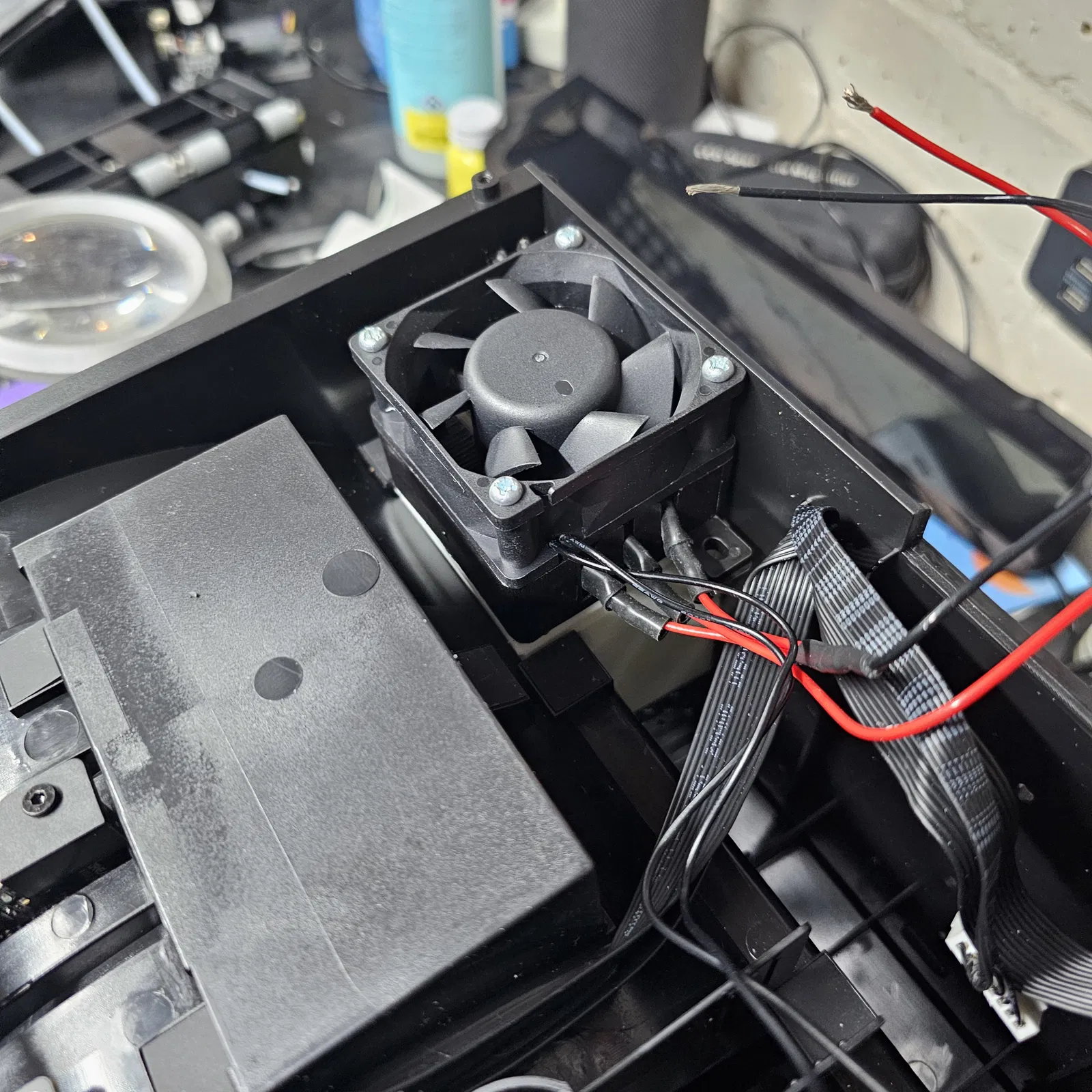

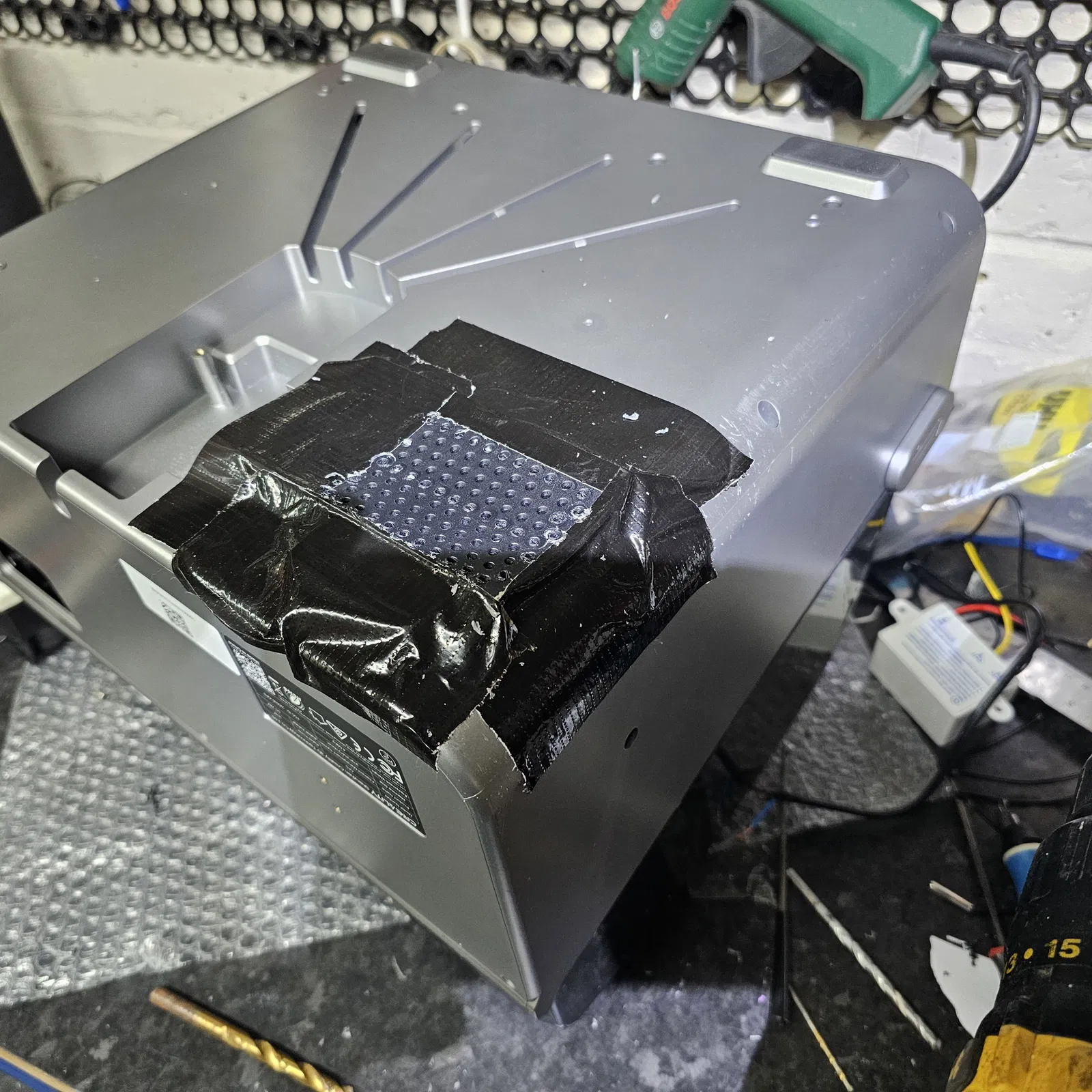

Xong xuôi, mình xác định vị trí muốn gắn fan và heater rồi khoan một lưới hút gió (intake grill) bên dưới vị trí fan ước chừng.

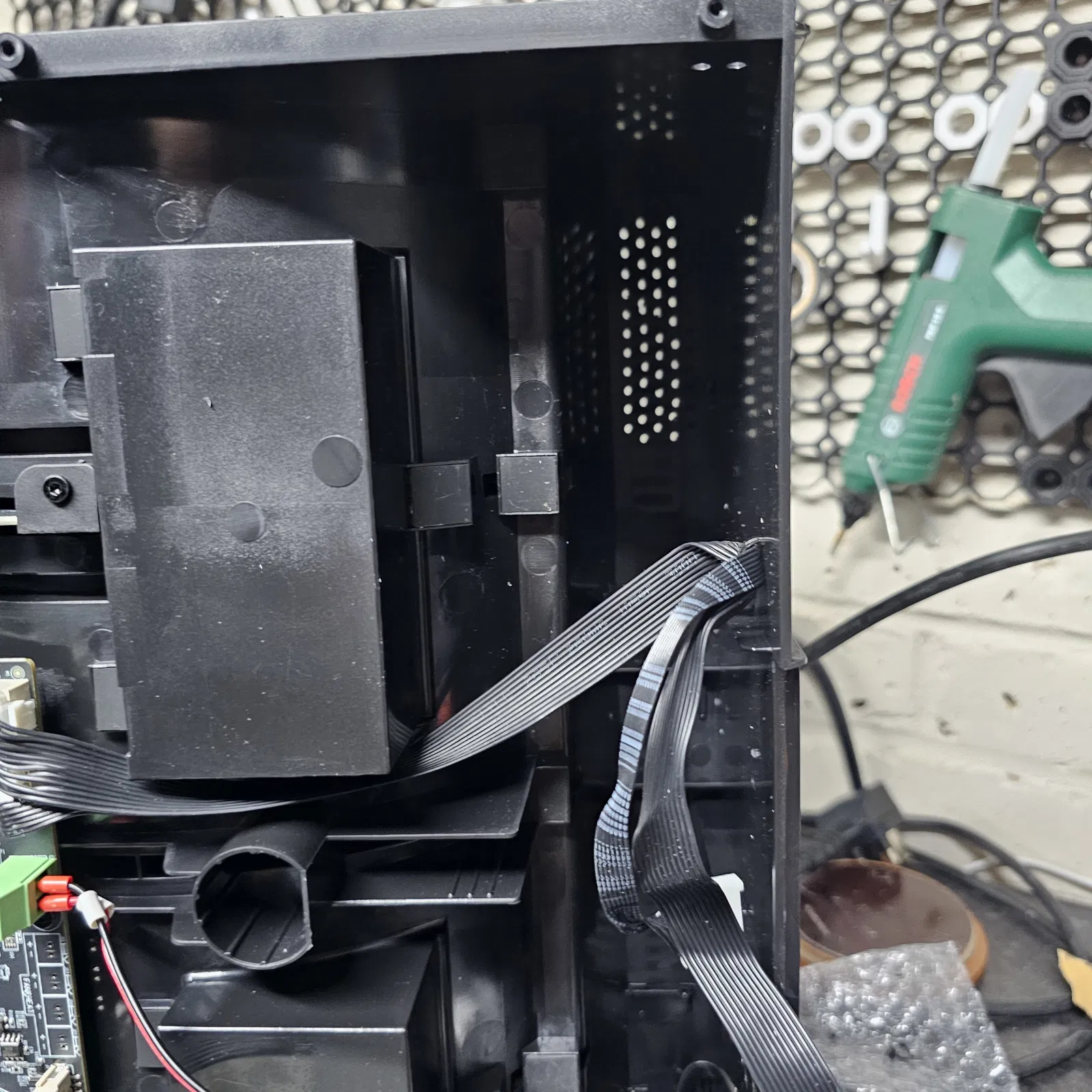

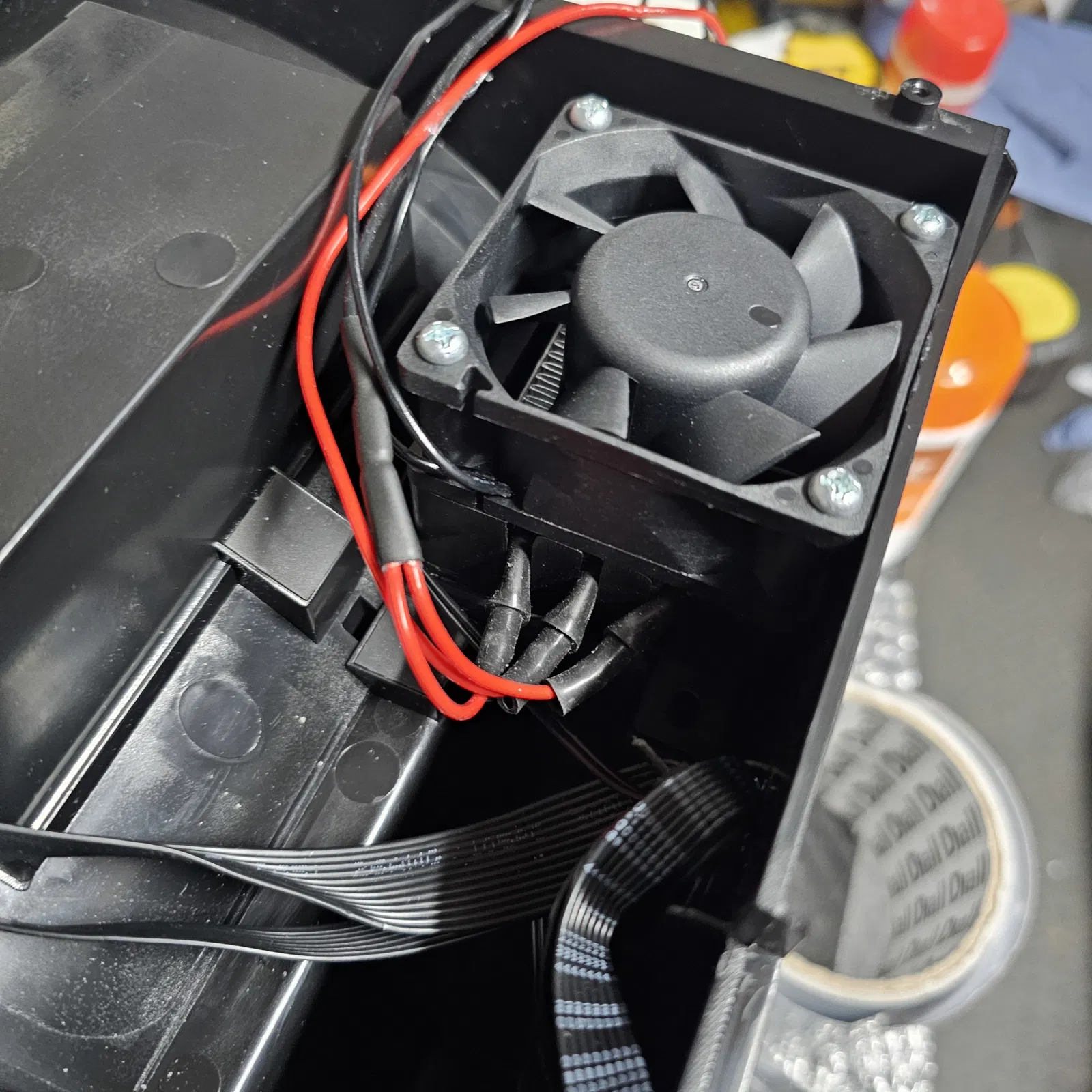

Chỗ đặt hệ thống ống dẫn gió (ducting) của fan bên trong cần phải cắt bỏ. Lúc đầu mình nghĩ chỉ cần khoan thêm một lưới nữa là được, nhưng nhiệt quá cao làm nhựa bắt đầu bị biến dạng—vì vậy mình mới tạo phần ống dẫn fan dạng kéo dài để vượt ra khỏi vỏ.

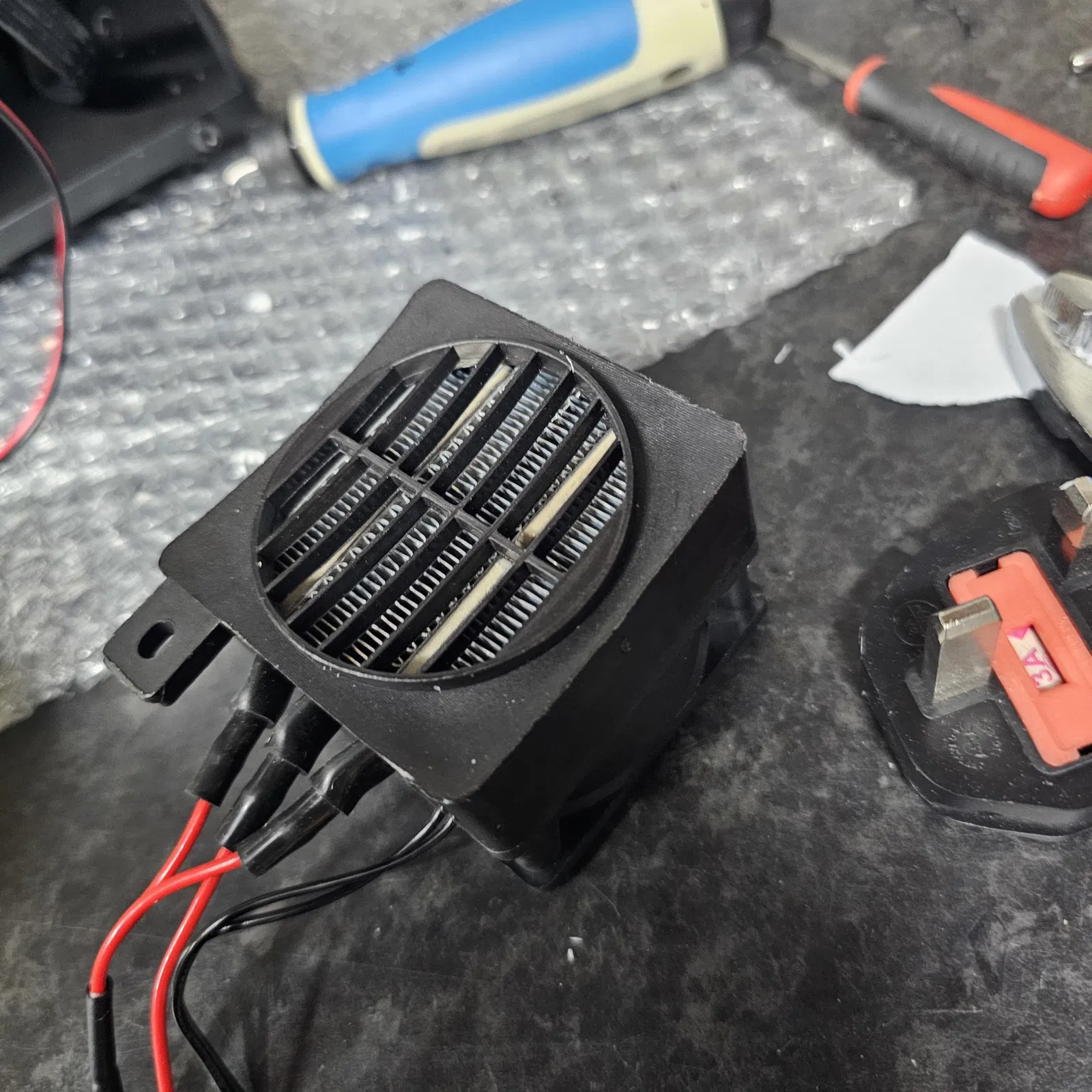

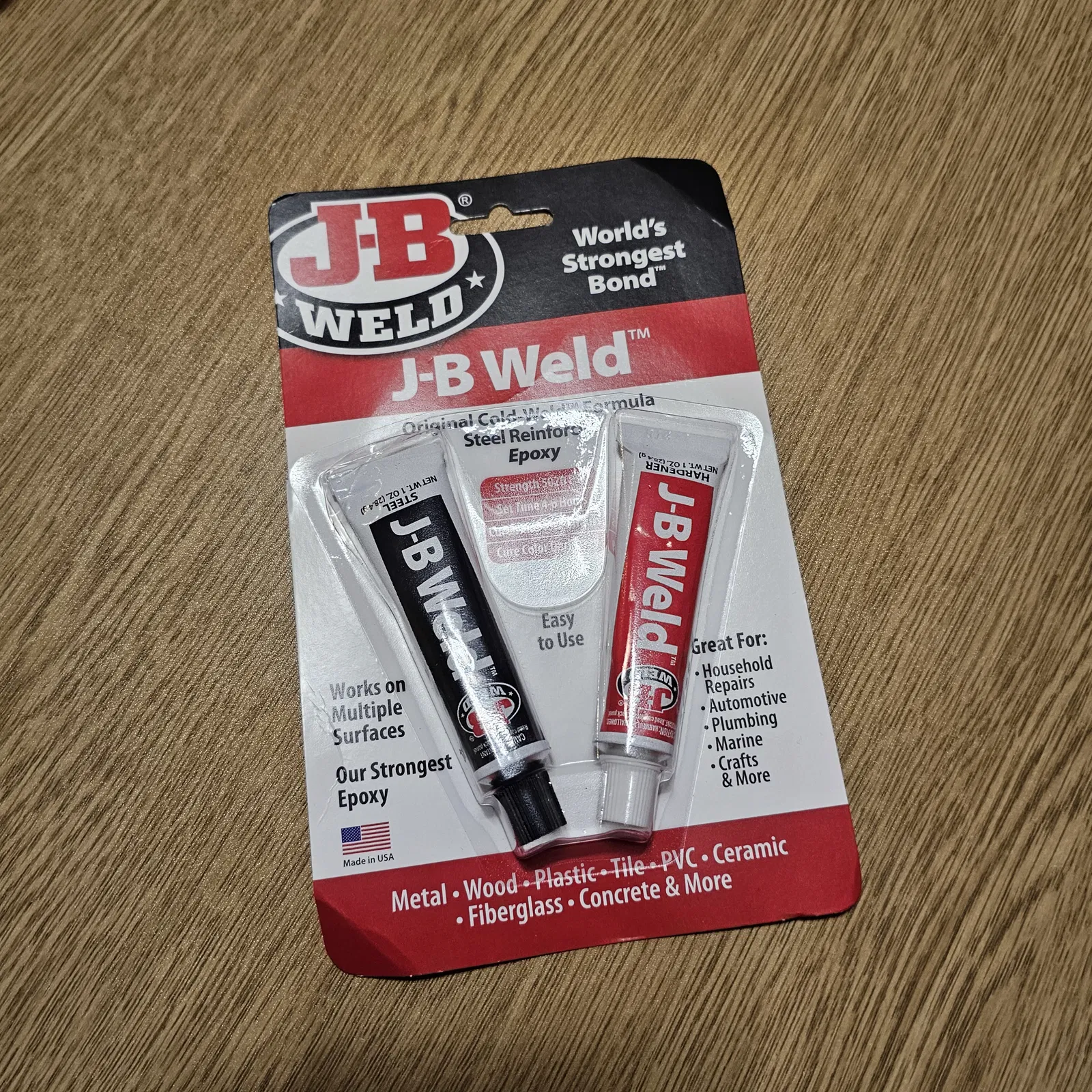

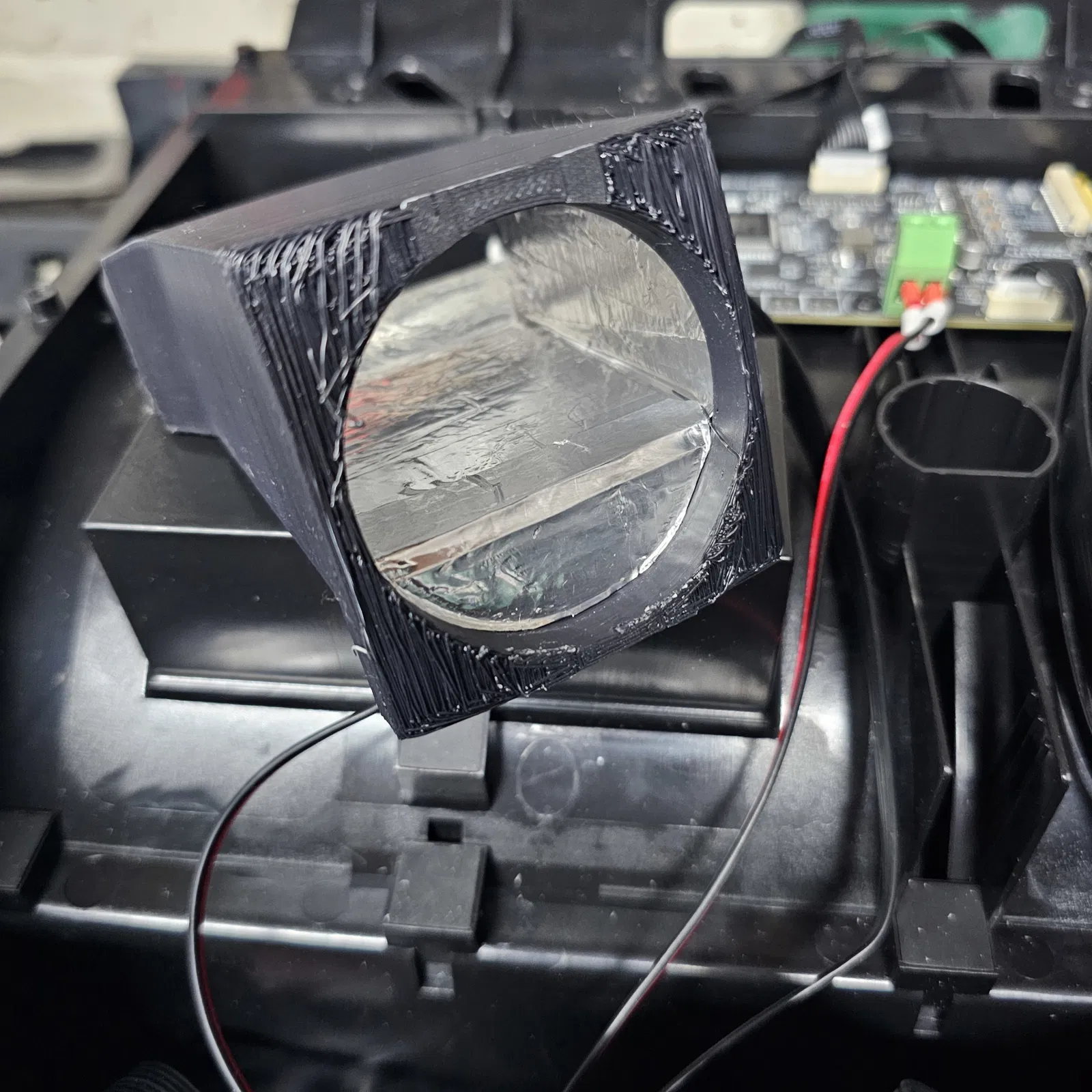

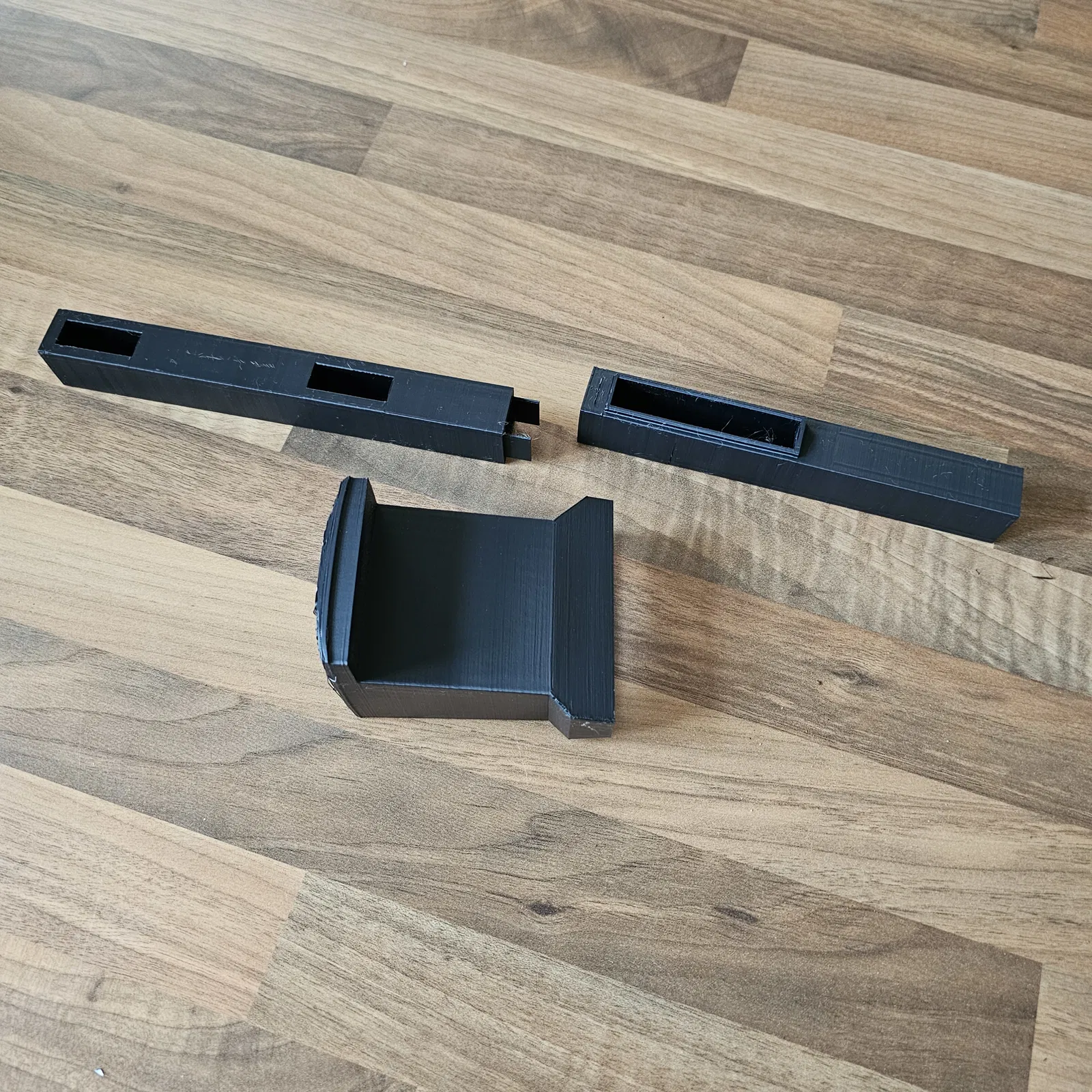

Phần Fan Ducting in ASA, mình dán aluminium tape phủ mặt trong, rồi dùng JB Weld để gắn phần này vào fan/heater. Mình đã thử nhiều loại keo khác, kể cả keo chịu nhiệt, nhưng heater nóng quá và mình thấy chỉ có loại này là giữ được.

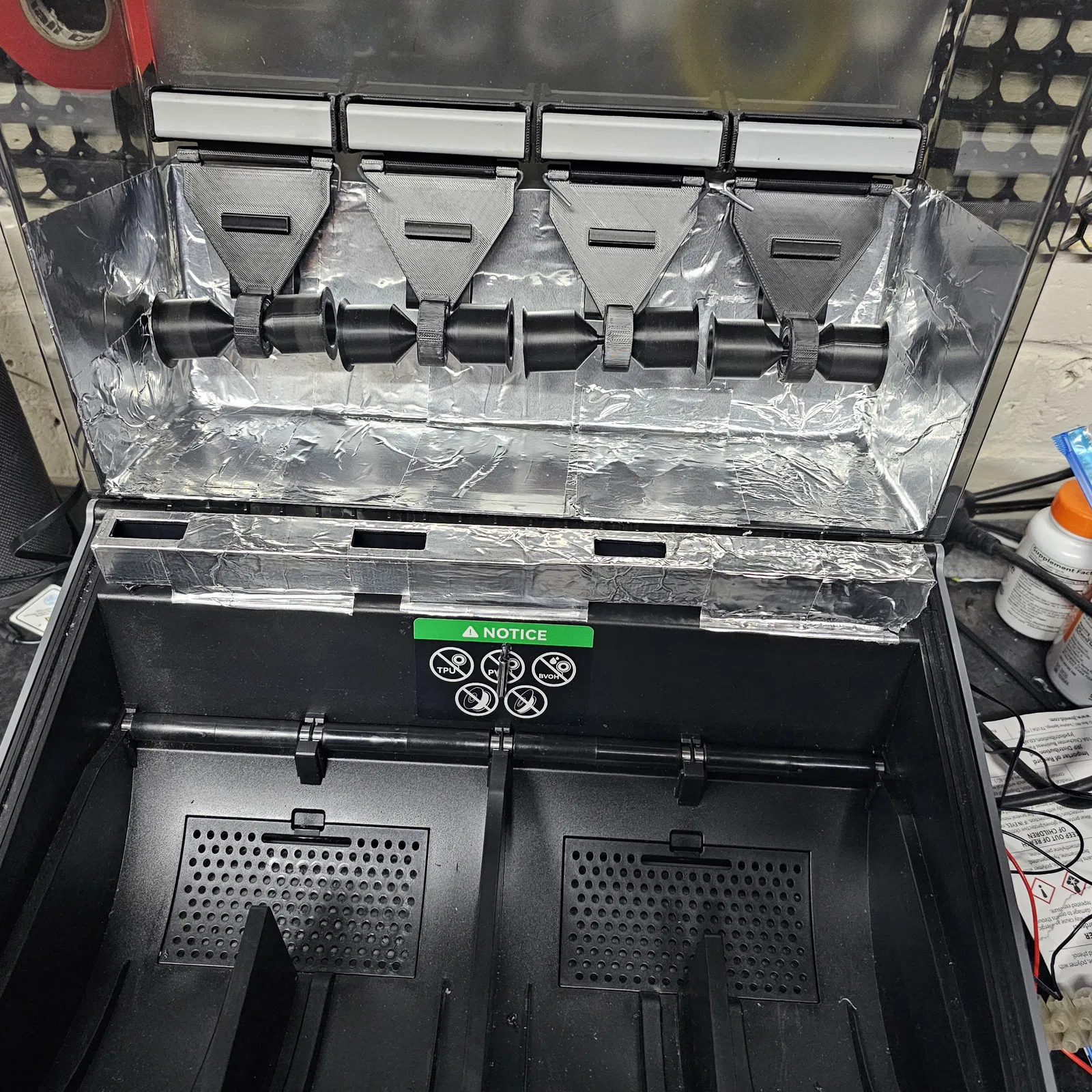

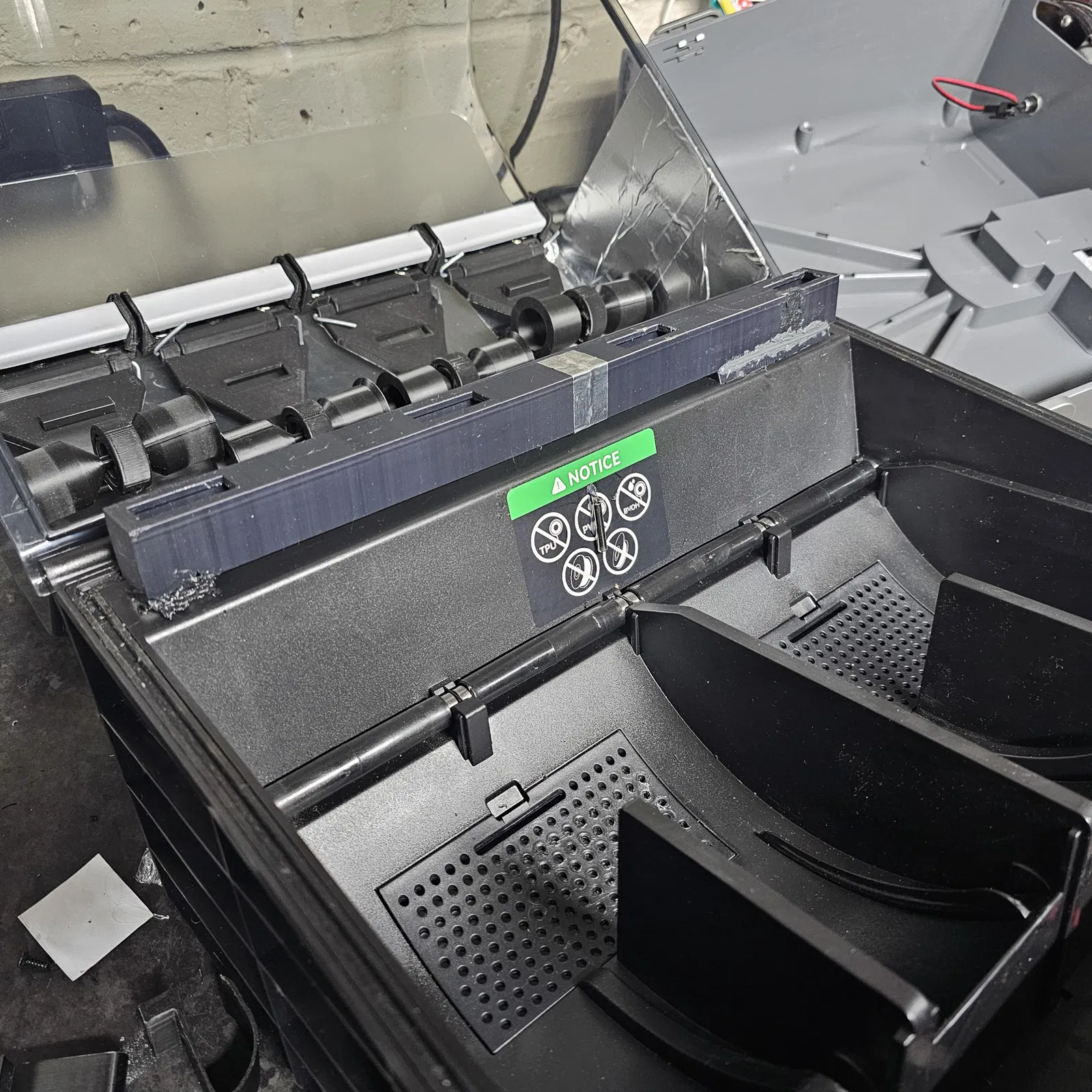

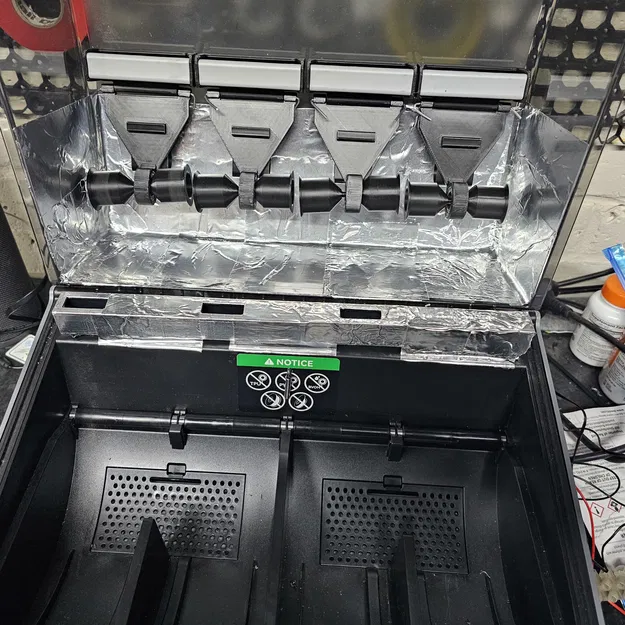

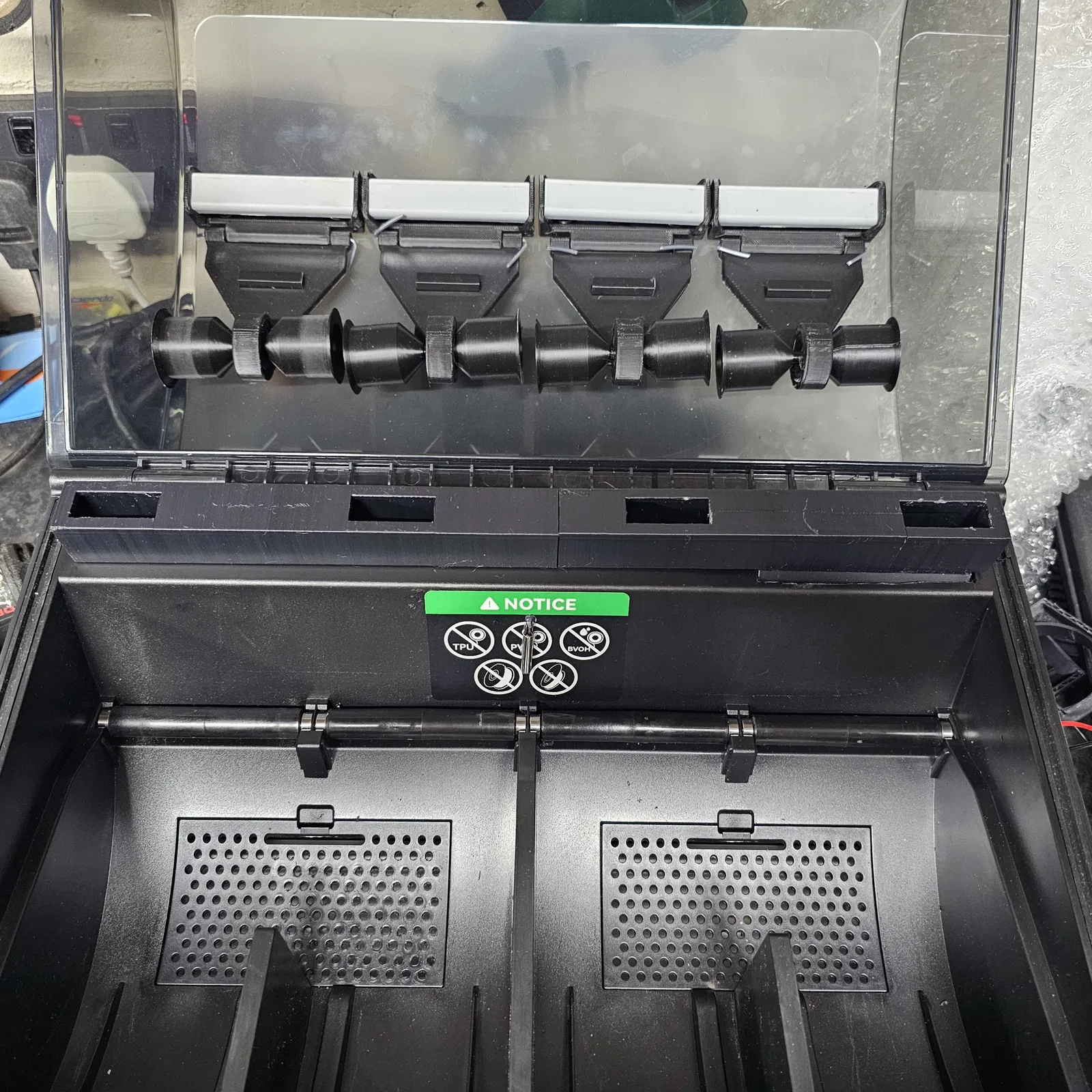

Ban đầu ống dẫn có 4 cửa thoát vào khoang filament, nhưng mình nhận ra hơi nóng thoát ra chủ yếu ở cửa đầu tiên nên mình chặn cửa đó lại. Để phản xạ nhiệt ngược vào khoang (và tránh cong vênh do nhiệt), mình dán aluminium tape lên nắp và phủ lên khu vực cửa thoát.

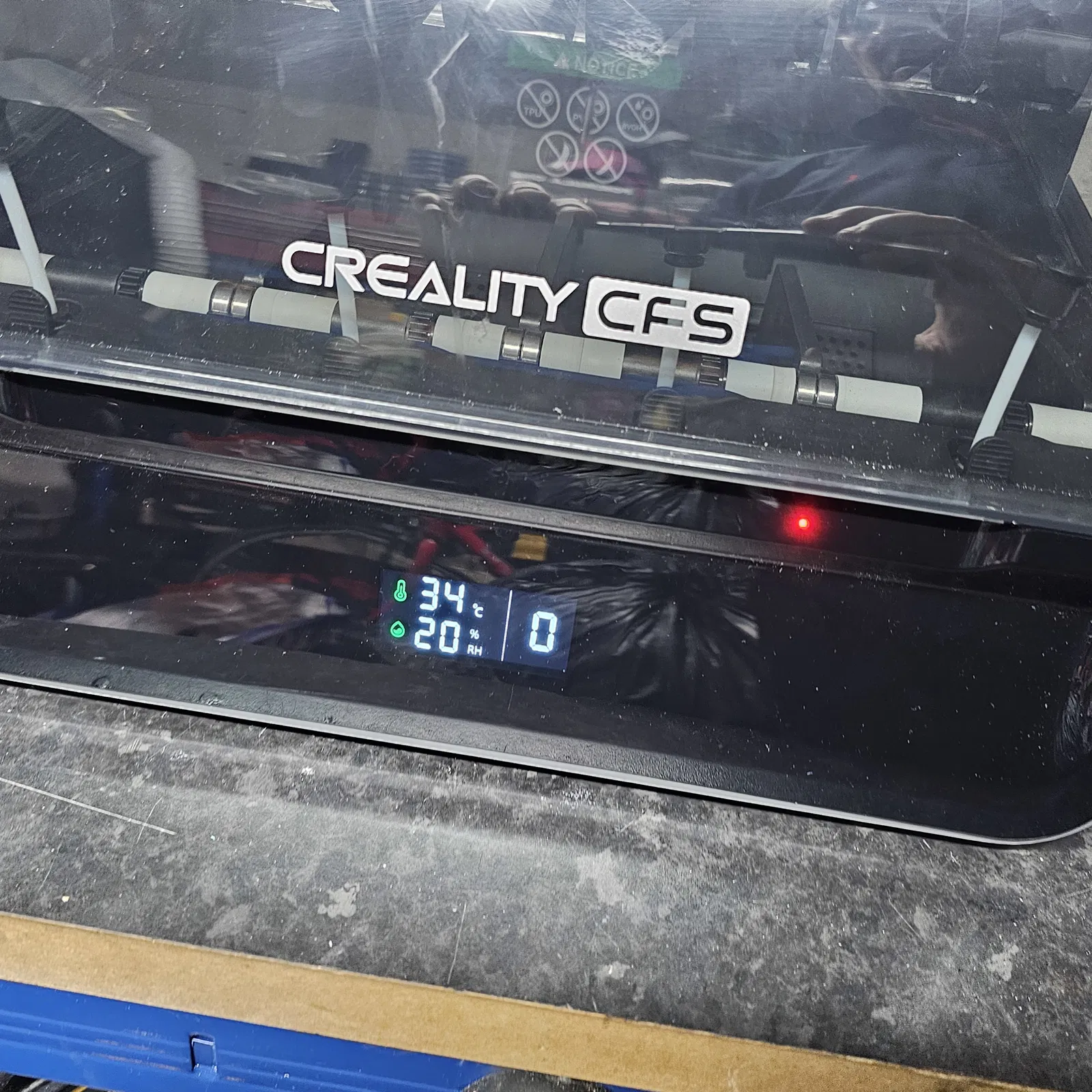

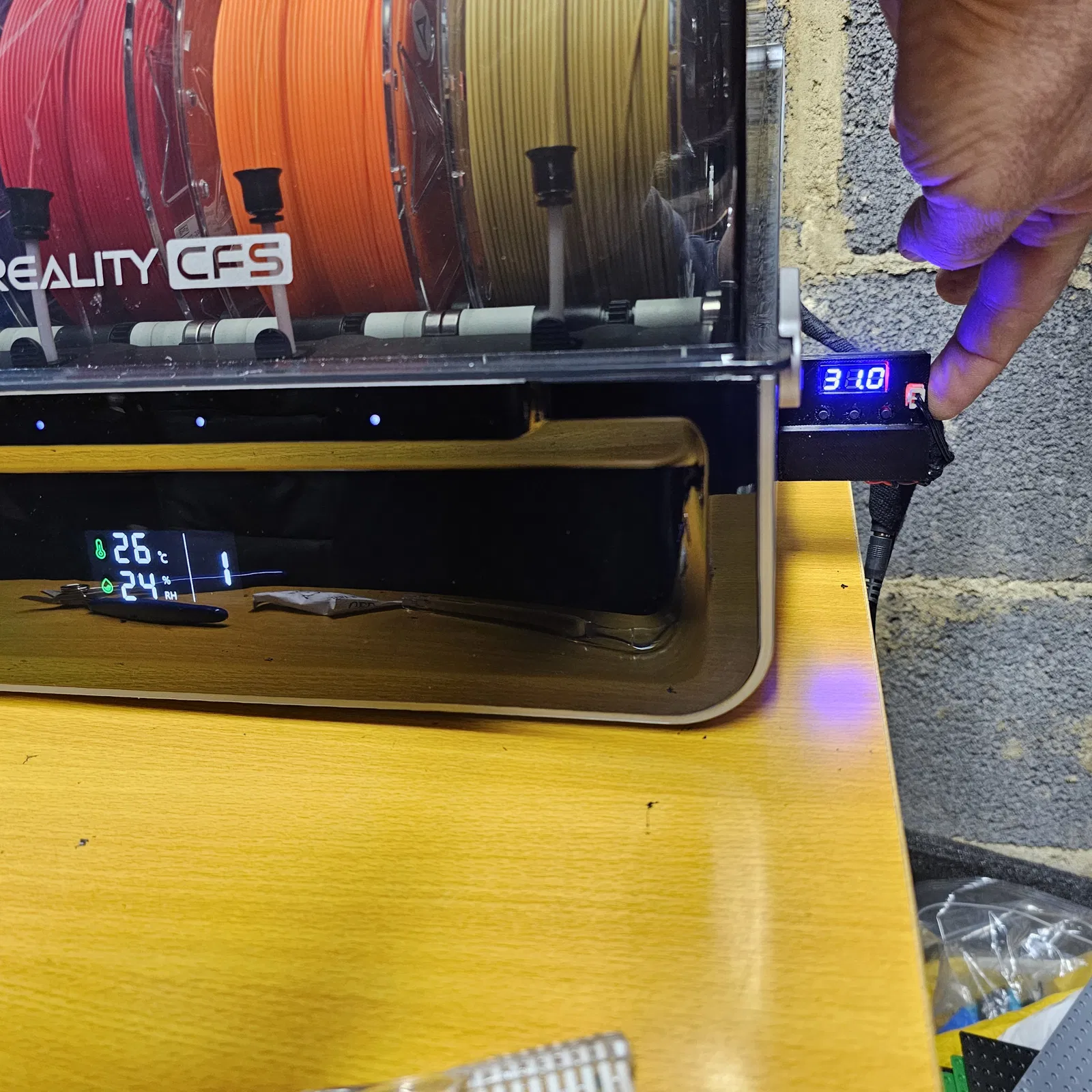

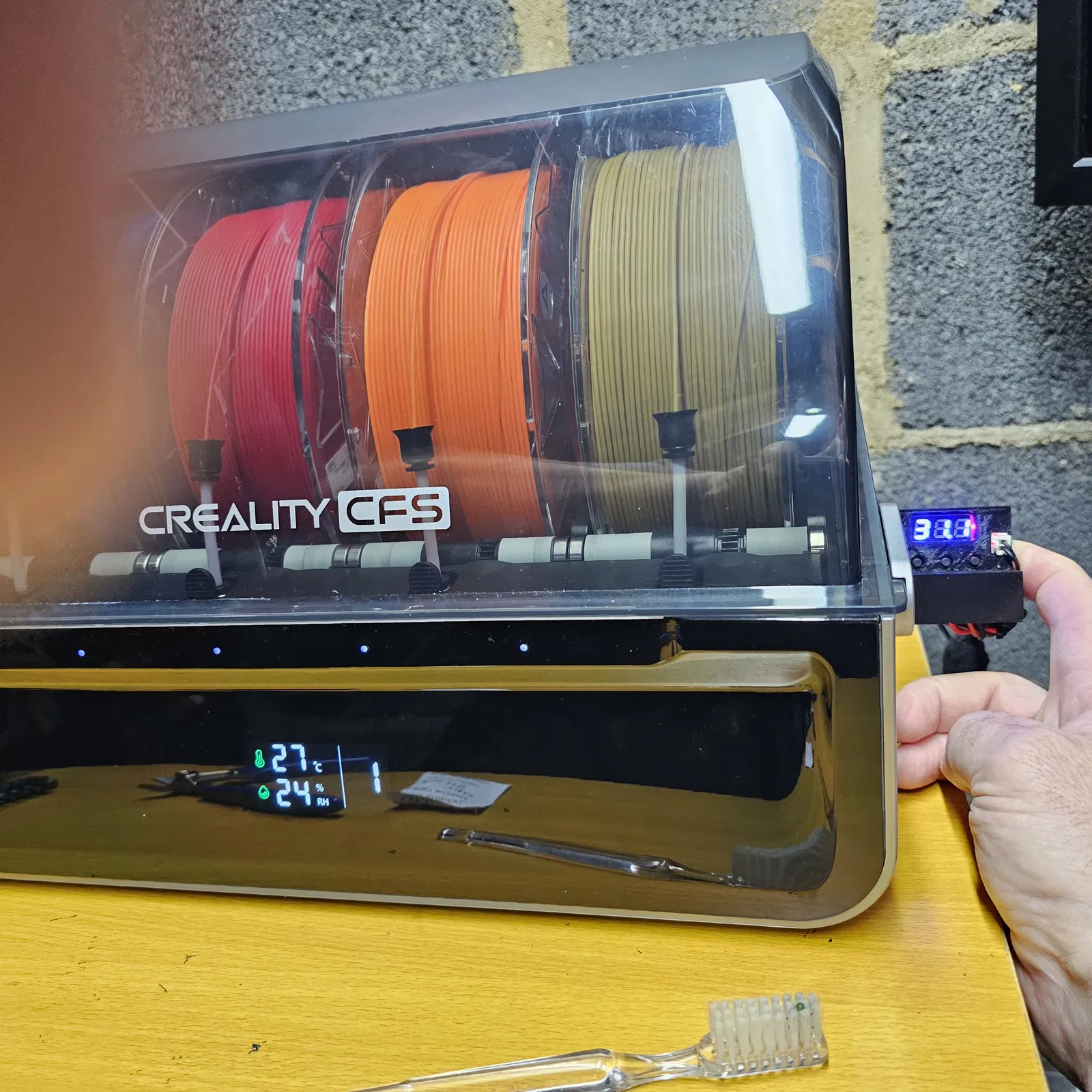

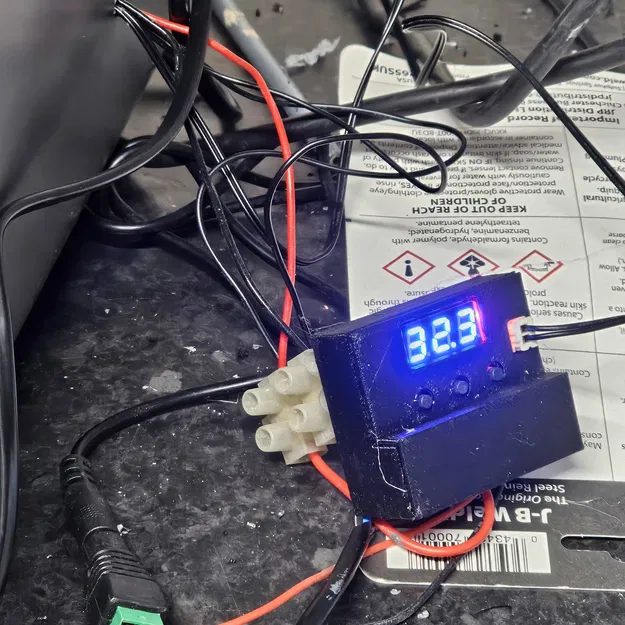

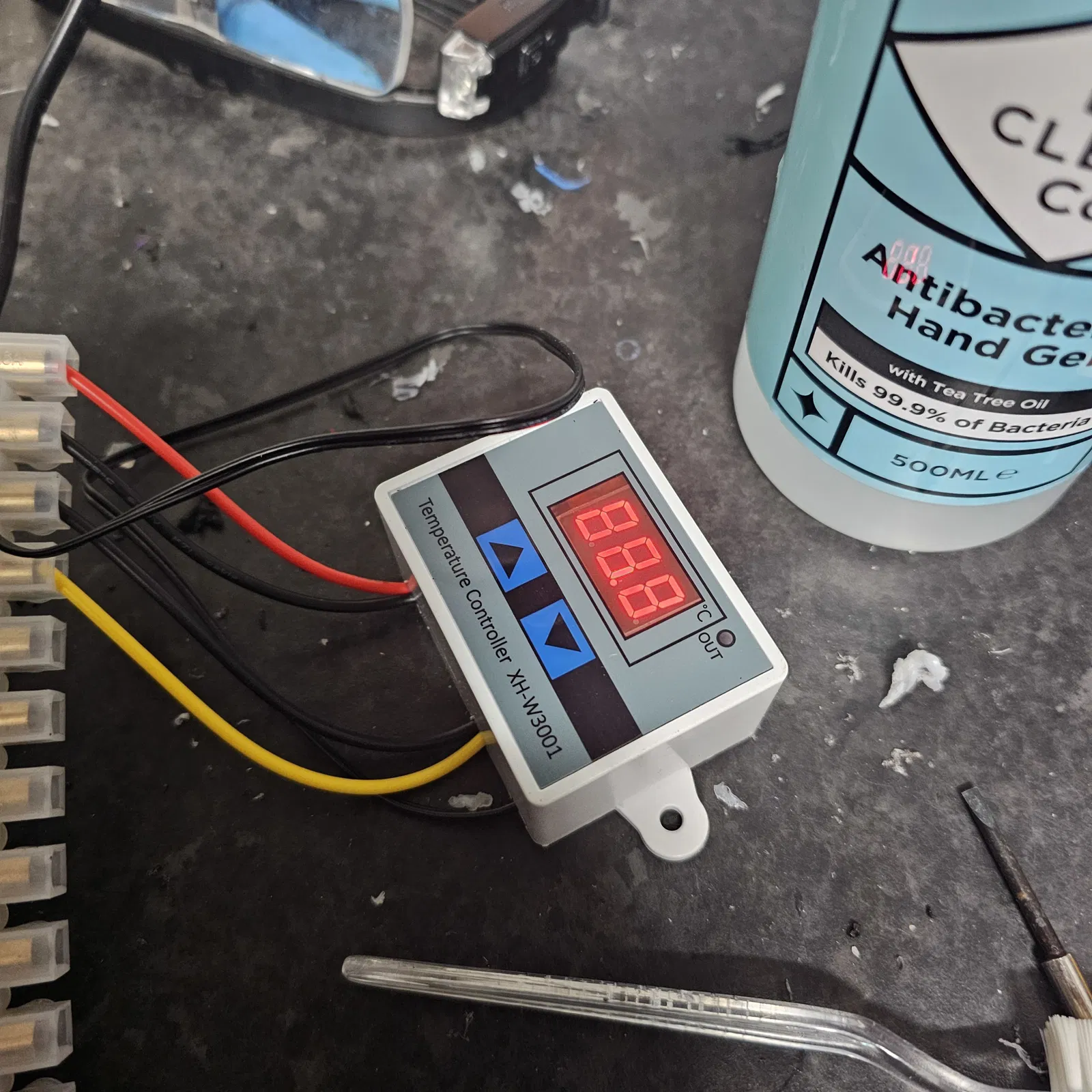

Bộ điều khiển nhiệt ban đầu (xh-w3001 từ Aliexpress) hư rất nhanh, nên mình thay bằng một cái W1209 12V Digital Thermostat Temperature Controller không thương hiệu nhưng ổn định hơn nhiều (mình từng dùng rồi và có sẵn cái dự phòng). Mình dùng lại đầu dò (probe) của bộ điều khiển cũ vì nó đã được cố định sẵn và dùng cùng loại jack cắm. Hướng dẫn cho cả hai bộ điều khiển đều có thể tìm online. Do khác biệt về vị trí/đặc tính đầu dò, mình thấy đặt nhiệt thấp hơn—khoảng 35 độ—giúp kéo độ ẩm xuống khoảng 23% từ mức 54%. Khác biệt rất lớn.

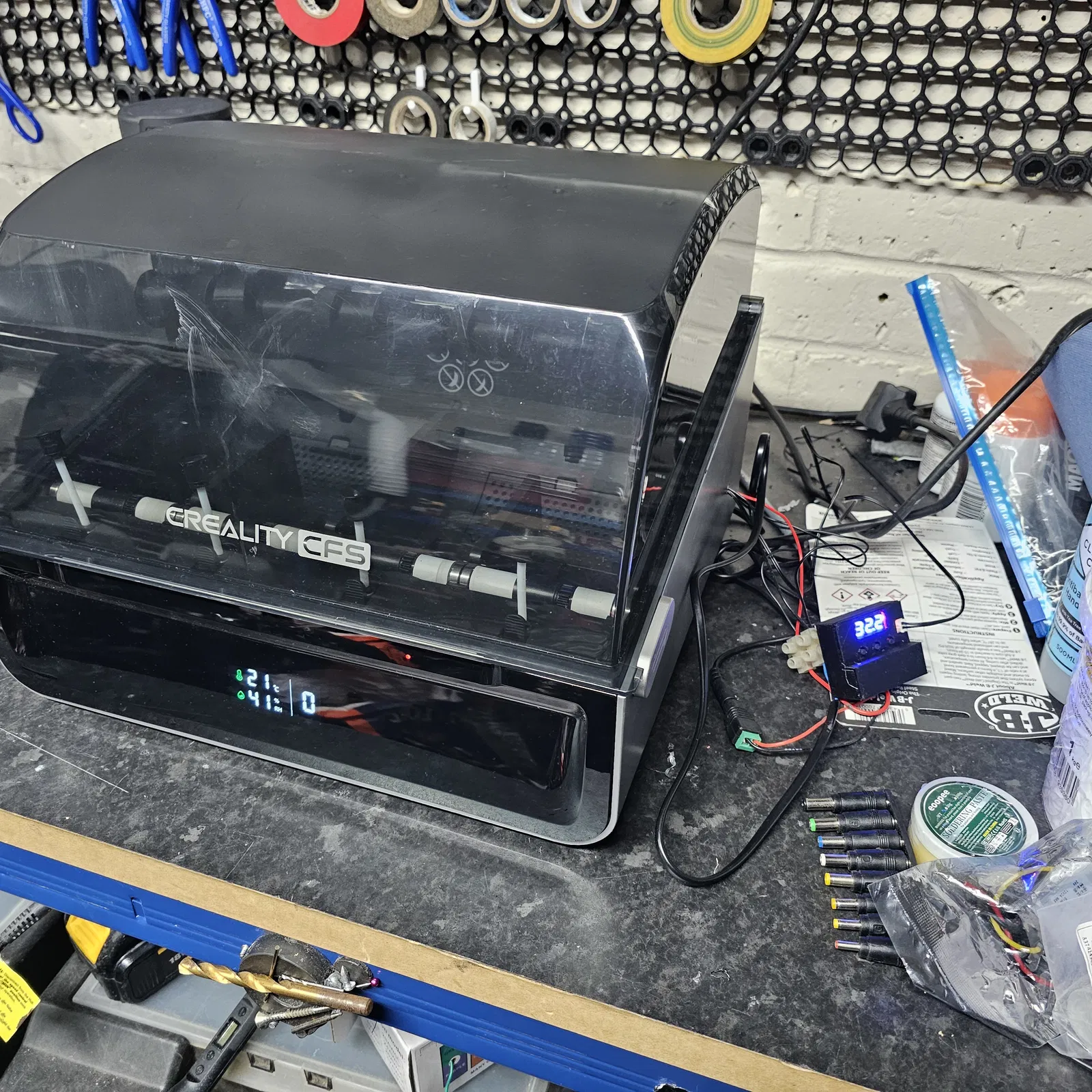

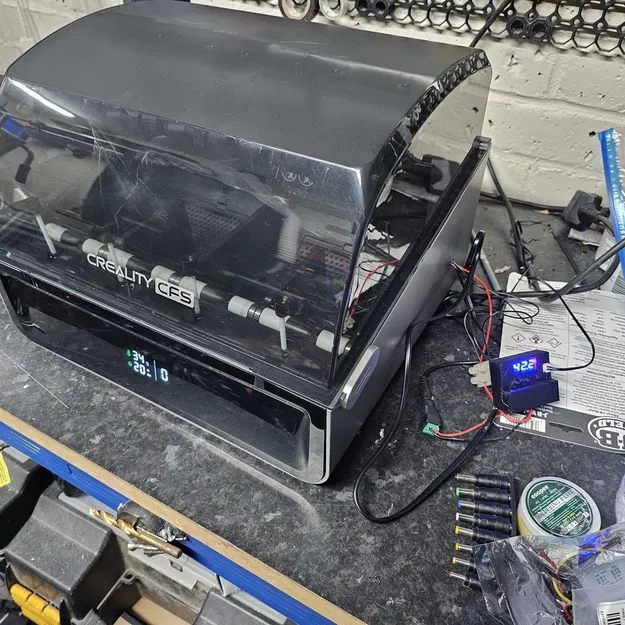

Sau một tuần test, mình khá hài lòng với kết quả. Mình đã dùng thực tế và thấy nó ổn định.

DISCLAIMER

Mọi mod đều do người dùng tự chịu rủi ro, mình chỉ chia sẻ những gì mình đã làm. Nếu bạn thực hiện mod này, hãy đảm bảo bạn hiểu rõ phần điện nữa. Ở UK bạn sẽ cần đi dây điện 220V, tách dây live qua thermostat controller và tìm một nguồn 12V ổn định để cấp cho controller.
