Đã upload đủ iPhone 11-16 + file parametric cho mọi điện thoại/ốp | iPhone Standby Dock Remix

Cập nhật Giáng Sinh | V4 đã lên sóng! 🎄

12/09/2024

Đợt cập nhật này đánh dấu phiên bản cuối cùng của bản iPhone Standby Dock Remix của mình, và mình thật sự rất tự hào khi được chia sẻ với mọi người.

Làm cái này đúng là một hành trình “khủng” — mình đã làm lại, chỉnh lại, rồi làm lại cái dock này hết lần này tới lần khác. Sau khi cuối cùng cũng “phá giải” được phần code cho model mới, tối qua mình mất khoảng 5 tiếng để tạo model cho từng mẫu iPhone mà mình đang hỗ trợ.

Giờ thì tất cả đã được cập nhật và upload lại dưới dạng Version 4 (V4), với viền 3mm “chuẩn bài”!! Để mọi thứ gọn gàng hơn, mình sẽ gỡ các bản cũ xuống, nhưng yên tâm — bạn vẫn có thể tải ở kho lưu trữ Google Drive tại đây. Trong vài ngày tới mình sẽ chuyển hết qua đó.

Vì sao bản này đặc biệt

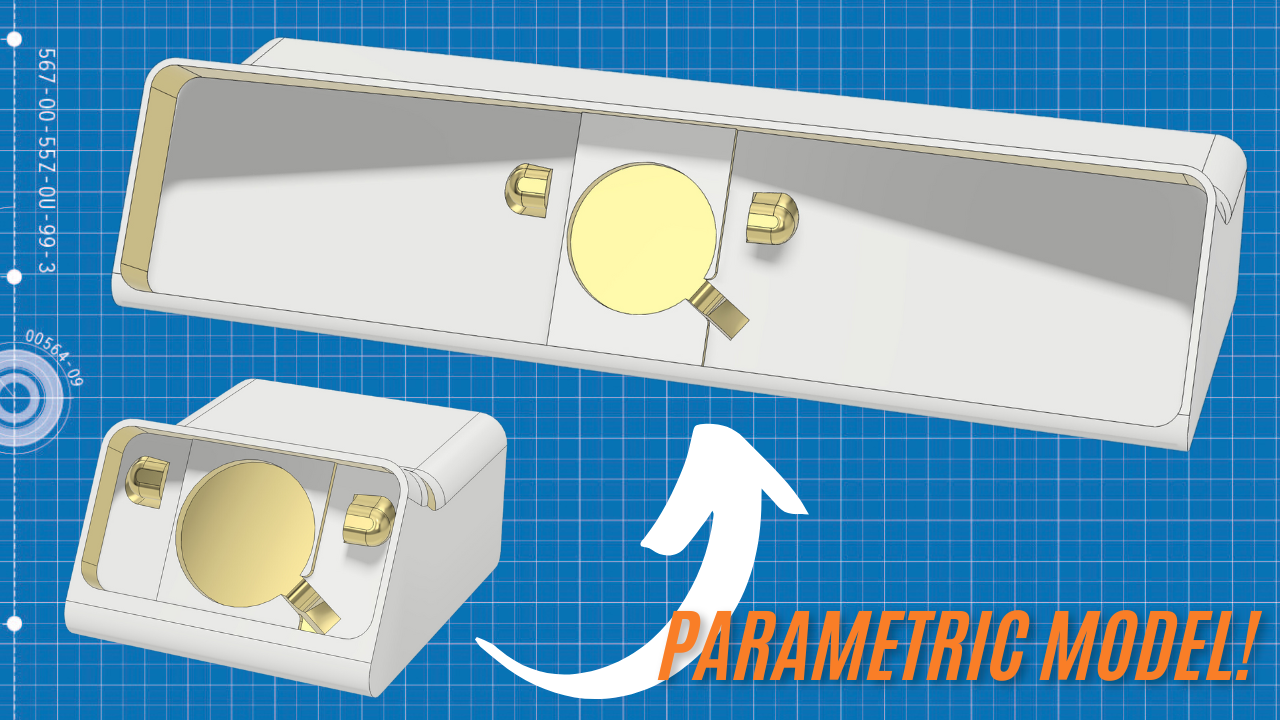

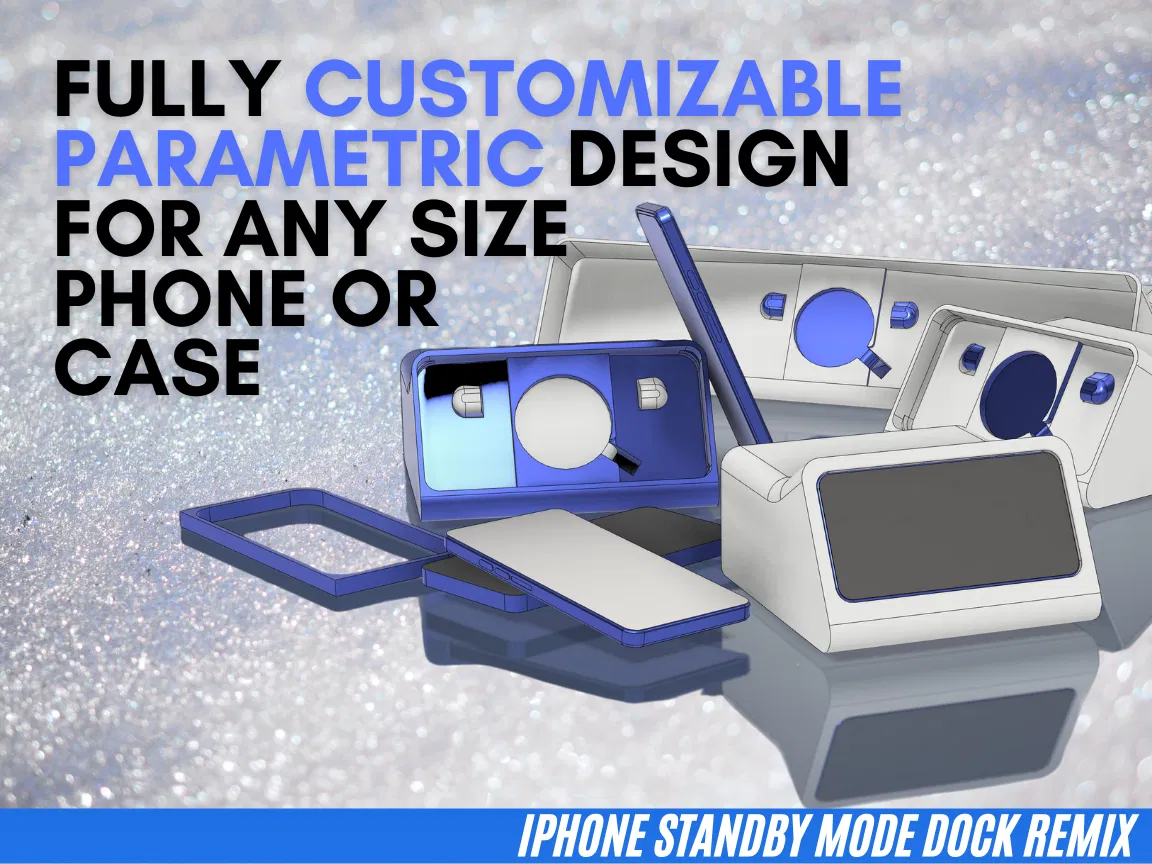

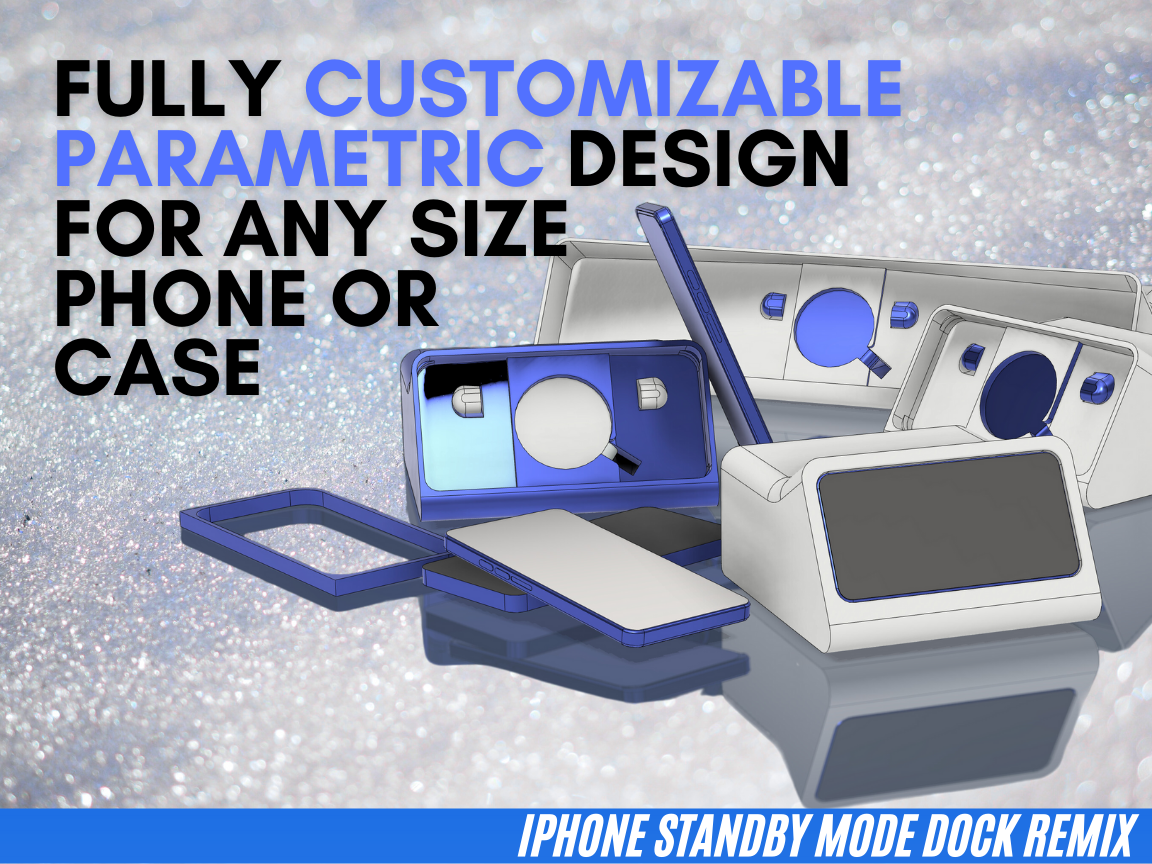

Đây không chỉ là một bản update; nó là một bước nhảy vọt. Cuối cùng mình cũng tạo được một model parametric hoàn toàn, tự điều chỉnh “mượt” theo mọi kích thước điện thoại hoặc ốp. Và cái hay nhất? Nó không bị “gãy” (break) dù kích thước bạn khác biệt cỡ nào! Nó có giới hạn, nhưng điện thoại/ốp bình thường thì không bao giờ chạm tới giới hạn đó đâu!

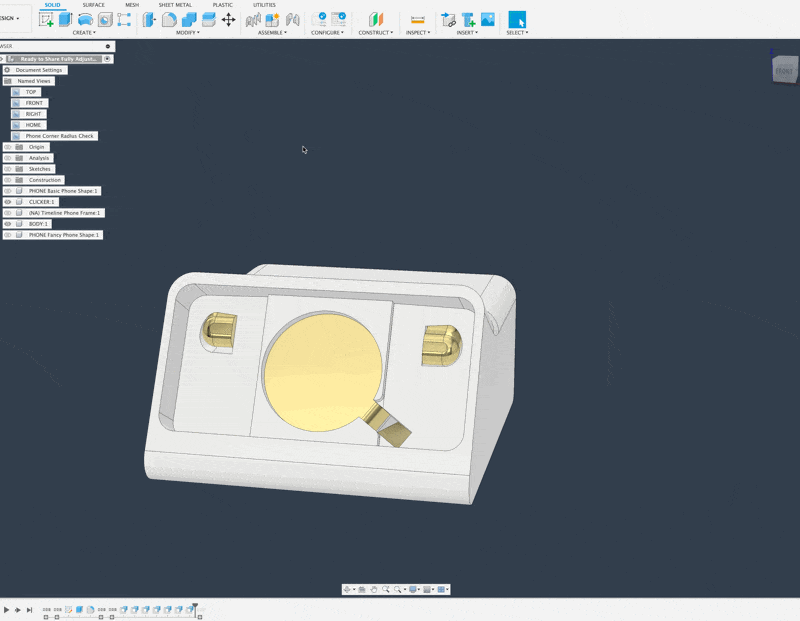

Việc này không hề đơn giản, và mình đã đổ không biết bao nhiêu giờ để làm cho ra hồn. Nếu bạn vào mục file download trên trang này, bạn sẽ thấy chỉ có đúng một file f3d (Fusion 360). Đúng nó đó! Mình cũng làm giống như trước: để mỗi mẫu iPhone có file Fusion riêng, nhưng thật ra tất cả đều là cùng một model — chỉ là đã được chỉnh sẵn thông số.

Lời cảm ơn & một món quà

Mình không thể làm được nếu thiếu sự dễ thương, góp ý và động viên từ mọi người. Từng bình luận, đánh giá, tin nhắn… với mình đều cực kỳ có ý nghĩa. Thật lòng thì mình đã tính dừng model này rồi, nhưng rồi mình nghĩ: thôi cố thêm một lần nữa xem có sửa được những chỗ chưa “perfect” không.

Bản cập nhật cuối này là cách mình nói lời cảm ơn và chúc mọi người một mùa Giáng Sinh vui vẻ. Coi như món quà nhỏ mình gửi tới cộng đồng tuyệt vời này.

Chúc mọi người in vui với V4, và như mọi khi, dùng thử xong nhớ cho mình biết trải nghiệm nha!

 ❖ ❖ ❖ ❖ ❖ ❖ RESOURCES ❖ ❖ ❖ ❖ ❖ ❖

❖ Trang Remix Model trên MakerWorld: Có lẽ là nơi mình hoạt động nhiều hơn nếu bạn muốn nhắn mình 😅.

❖ Watch Charger Attachment: Giải pháp của mình cho bạn nào gặp vấn đề sạc đồng hồ. Đây là phụ kiện kẹp (clip-on) không cần in thêm một cái dock khác.

❖ Video walk-through mới và HY VỌNG là bản cuối dùng Version 4 mới mình vừa upload. Dùng cái này để tùy biến file Master Fusion 360 (f3d). Mình đã bỏ file f3d của từng model vào đúng folder của nó, nhưng thật ra y chang file master nên bạn dùng cái nào cũng được.

❖ Notion Instruction Sheet: Nếu bạn không thích xem video (hoặc giọng mình làm bạn khó chịu), dùng trang Notion này để đọc hướng dẫn dạng chữ.

❖ Bảng mình tạo để giúp tính toán mọi thứ với kích thước dài/rộng THẬT, cộng thêm phần radius mà mình tin là đúng. Mình có post screenshot; link này sẽ đưa bạn tới Google Sheet mới nhất.

❖ Fusion 360 & Apple Curves Explained: Một video YouTube rất hay giải thích các fillet “huyền thoại” của Apple và cách tái tạo trong Fusion 360. Anh này coi vui lắm, mình chỉ mong ảnh quay lại YouTube.

❖ Main Notion Page: Trang này tổng hợp mọi thứ, gồm các cập nhật cũ và những gì mình từng đăng online cho project này. Chủ yếu mình dùng để ghi chép/lưu trữ, nhưng cũng có thể giúp bạn tìm lại thứ mình đã gỡ.

❖ Google Archive Folder: Toàn bộ file model cũ nằm ở đây. Mình không dám hứa sẽ để mãi mãi, nhưng trước mắt mình vẫn giữ cho mọi người dùng.

SCOTT Yu-Jan và OVERWERKS Links:

❖ Video YouTube gốc của Scott Yu-Jan khởi đầu “cuộc cách mạng” này

❖ Trang model gốc của Scott Yu-Jan trên MakerWorld

❖ Trang đặt mua dock của Scott & OVERWERK: Nếu bạn muốn khỏi cực tự in dock, Scott & OVERWERK đang bán dock bản vật lý. Tính tới 12/9/24, mình thấy có hai màu cho iPhone 12–16 Pro Max, dùng cho máy có hoặc không có Apple MagSafe Case.

Disclaimer: Mình không liên kết, không được tài trợ hay hợp tác với Scott Yu-Jan, OVERWERK, hoặc team sản xuất media của họ. Mình chỉ là fan không lương thôi 😁.

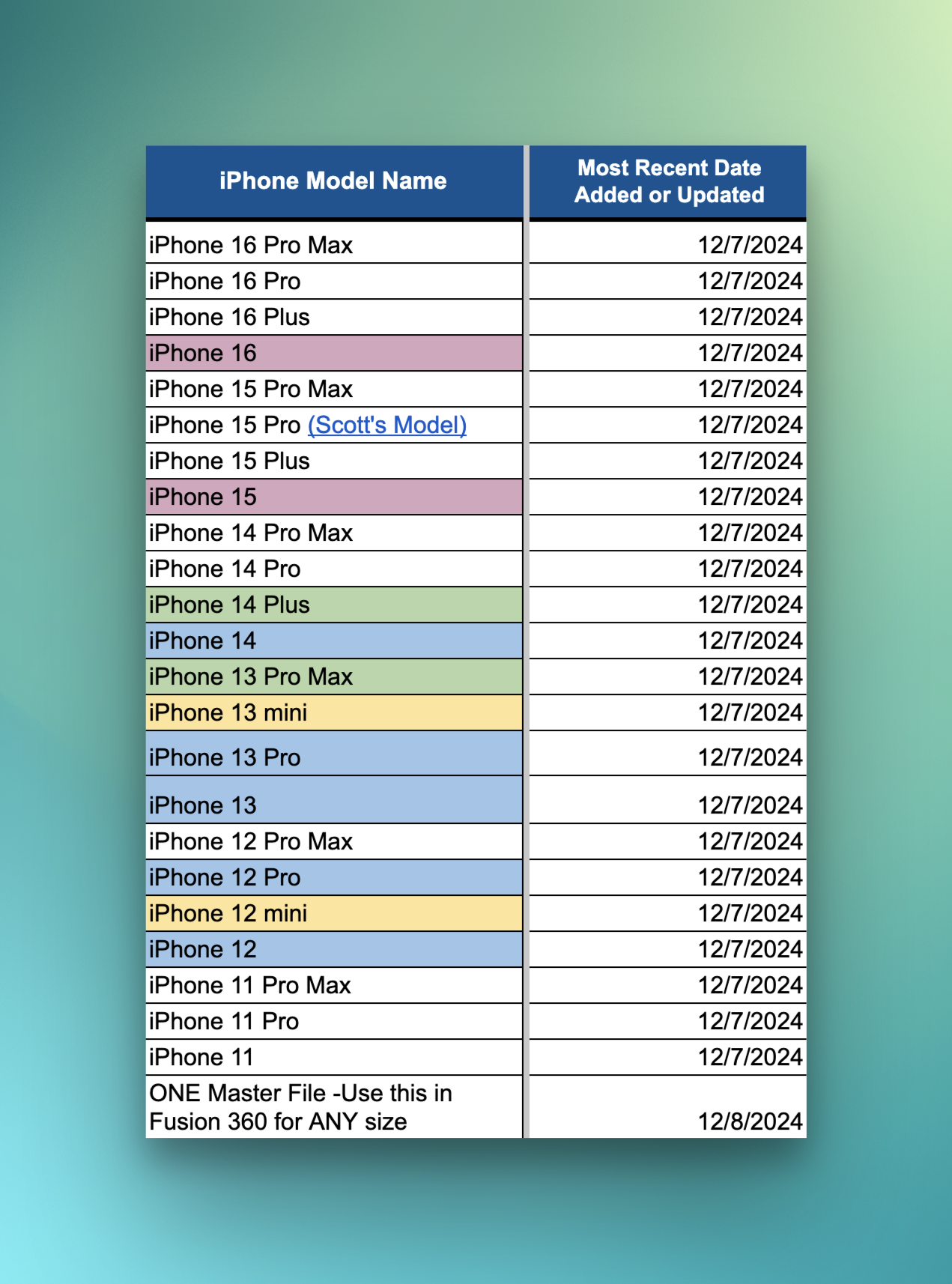

CURRENT MODELS AVAILABLE

Được nhóm theo folder tương ứng với từng dòng iPhone.
Nếu các mẫu iPhone có cùng kích thước, chúng sẽ được tô nổi cùng một màu.

(Với V4, mình đã rà từng model theo Apple Spec sheet và nhìn lại trực quan phần góc/radius của từng máy. Bạn có thể chỉnh trong bất kỳ file Fusion 360 (f3d) nào trong từng folder model, hoặc dùng Master Parametric File mới.)

Danh sách và bảng này được cập nhật “live” trên Google Sheet của mình nếu bạn muốn xem bản mới nhất.

CÁCH TÙY BIẾN (FUSION 360 PARAMETERS)

\======================
Mình có làm một trang Notion và một video YouTube để hướng dẫn bạn chỉnh model V4 mới.

Đây là “cheat sheet” các parameter bạn có thể thay đổi:

phonelength: Nhập chiều dài điện thoại của bạn có kèm clearance.
phonewidth: Nhập chiều rộng điện thoại của bạn có kèm clearance.
phonethicknessdepth: Nhập độ dày điện thoại hoặc ốp — hệ thống tự cộng thêm đệm 1mm.
phonecornerradius: Nếu cần thì chỉnh corner radius trong timeline, rồi nhập con số cuối vào đây.
magsafediameter: Có 2 đường kính MagSafe (55.5mm và 55.9mm). Thêm clearance (ví dụ 56.35mm cho mặc định của Scott).
magsafedepth: Độ dày MagSafe (4.37mm hoặc 5.3mm). Apple khuyến nghị không cần clearance; bạn chỉnh tại đây nếu muốn.

YouTube Walkthrough

\======================

Mình có làm video YouTube hướng dẫn đầy đủ cách dùng model parametric mới, bạn cứ xem tại đây hoặc xem bên dưới. Xin lỗi vì video còn hơi “thô” nha! Mình không phải YouTube star, và mình đang nhận ra hết mấy cái tật nói lặp, với mấy khúc “ummmm” bị cà lăm 😂.

\============================================

Mô tả model dài quá và hơi khó kiểm soát nên mình đã gỡ bớt đa phần các update cũ và mấy bài viết cảm xúc. Nếu bạn muốn đọc (chắc cũng không vui lắm) thì có thể tìm trên trang Notion chính của project này.

Tâm sự lan man:

Cảm ơn mọi người đã ủng hộ, thả like, bình luận và đánh giá các bản upload của mình! Mình mới tập tành 3D printing và Fusion 360 thôi mà mê quá trời. Mình cảm thấy được chào đón rất nhiều trong cộng đồng 3D printing ở đây. Thiệt sự cảm ơn nhiều ❤.

CẢM ƠN Scott Yu-Jan và OVERWERK vì cái phone stand quá đẹp, bài học thiết kế quá xịn, và như mọi khi — video quá đỉnh. Cái stand này tuyệt vời, mình mê video đó lắm. Lý do duy nhất mình có thể vào sửa constraints là vì file họ chia sẻ được tổ chức quá gọn gàng, rõ ràng, dễ đọc. Xem cách designer có kinh nghiệm làm việc và quy trình của họ rất đã. Với trình độ mới nhập môn của mình thì chắc chắn không làm nổi.

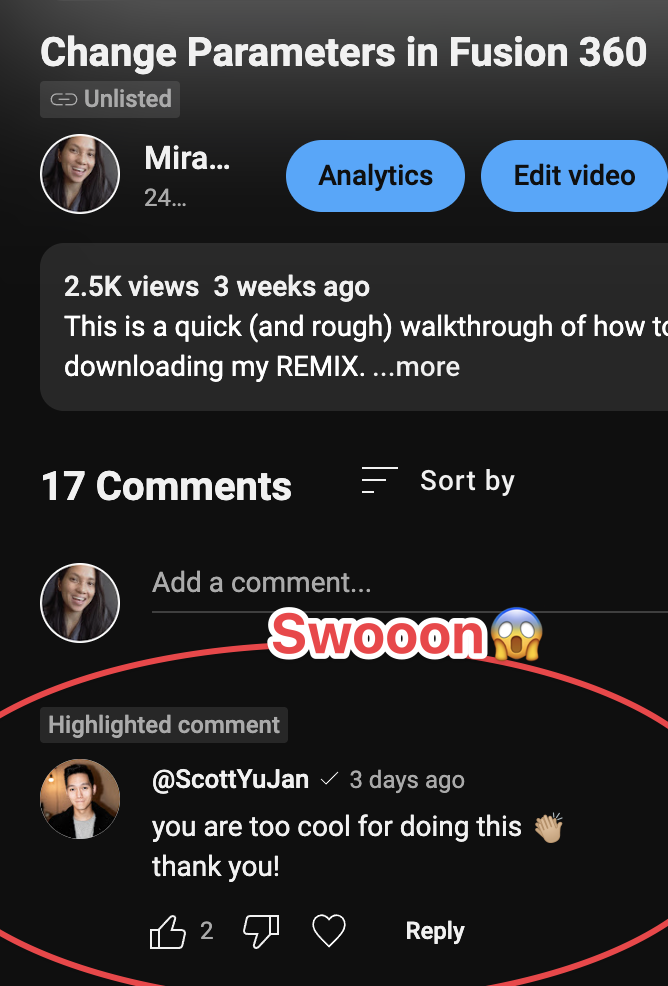

CẢM ƠN SCOTT vì comment YouTube của anh làm mình vui cả ngày.

MẸO & THÔNG TIN THÊM

MagSafe Shenanigans

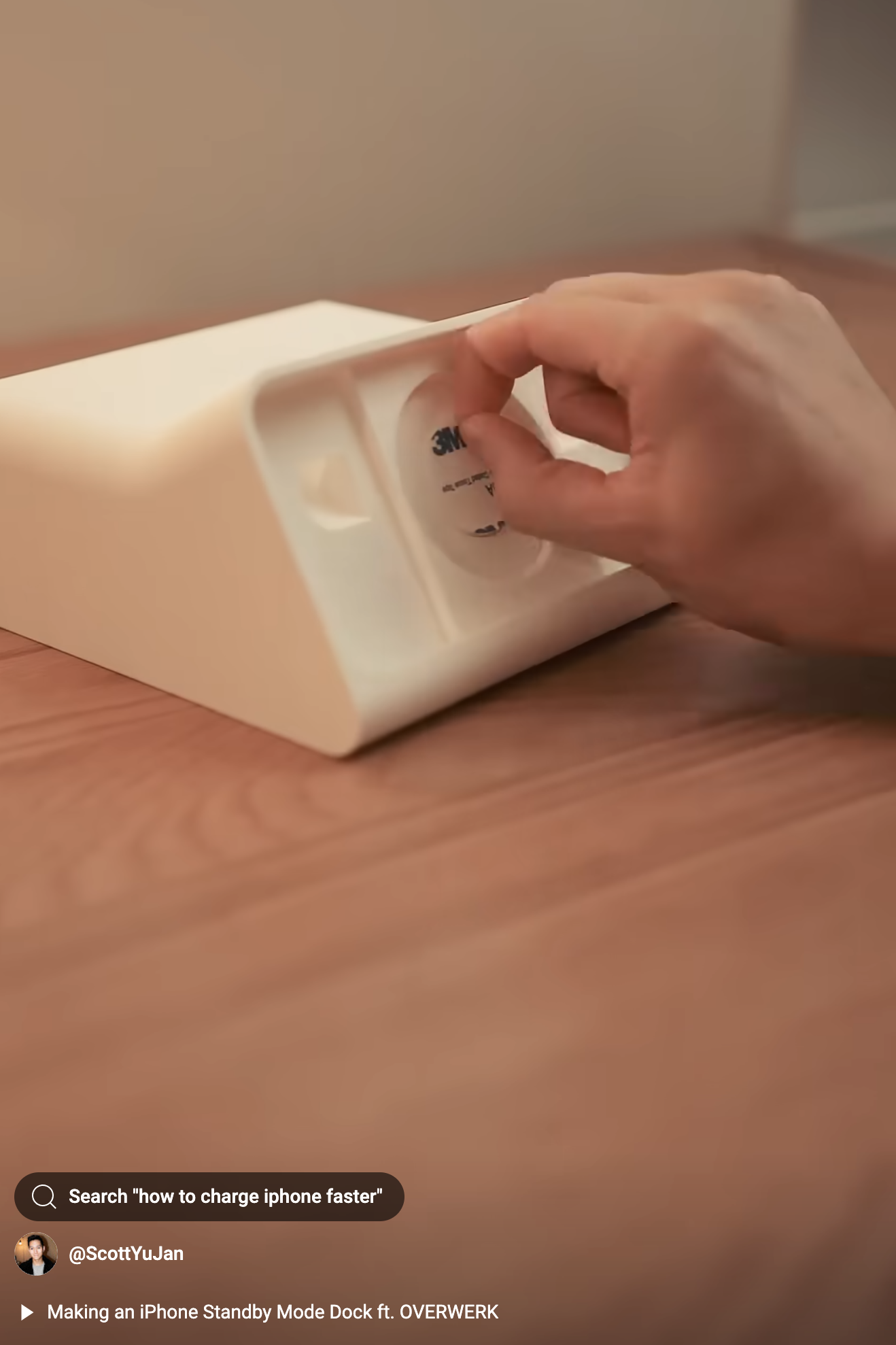

Promo YouTube short gần đây của Scott có cảnh anh ấy dùng băng keo 3M để cố định sạc vào dock

Có 2 kích thước cho sạc MagSafe. Mình không biết (và mình nghĩ Scott cũng không biết) chuyện này cho tới khi model đã được dùng khá nhiều rồi, nên xin lỗi bạn nào đang gặp vấn đề!

Các model mới nhất của mình hiện đang dùng đường kính 56.35 — giống y cái Scott để trong bản gốc. Nếu bạn dùng Fusion 360 và muốn sửa model thì đổi đường kính rất dễ. Mình có chỉ cách làm trong YouTube tutorial chính (tầm phút 16:21).

Scott vừa mở pre-order dock và trong video promo YouTube Shorts, anh ấy cho thấy cách dùng băng keo 3M dán phía sau sạc. Mình biết vậy không lý tưởng lắm, vì sau này bạn sẽ phải bóc ra, hoặc nếu bạn hay tháo sạc ra thường xuyên. Nhưng nó sẽ giải quyết chuyện “túi” MagSafe hơi lỏng. Có một bạn comment nói họ làm một miếng filler nhỏ bằng TPU, và sạc giữ chắc mà không cần băng keo.

Print Orientation

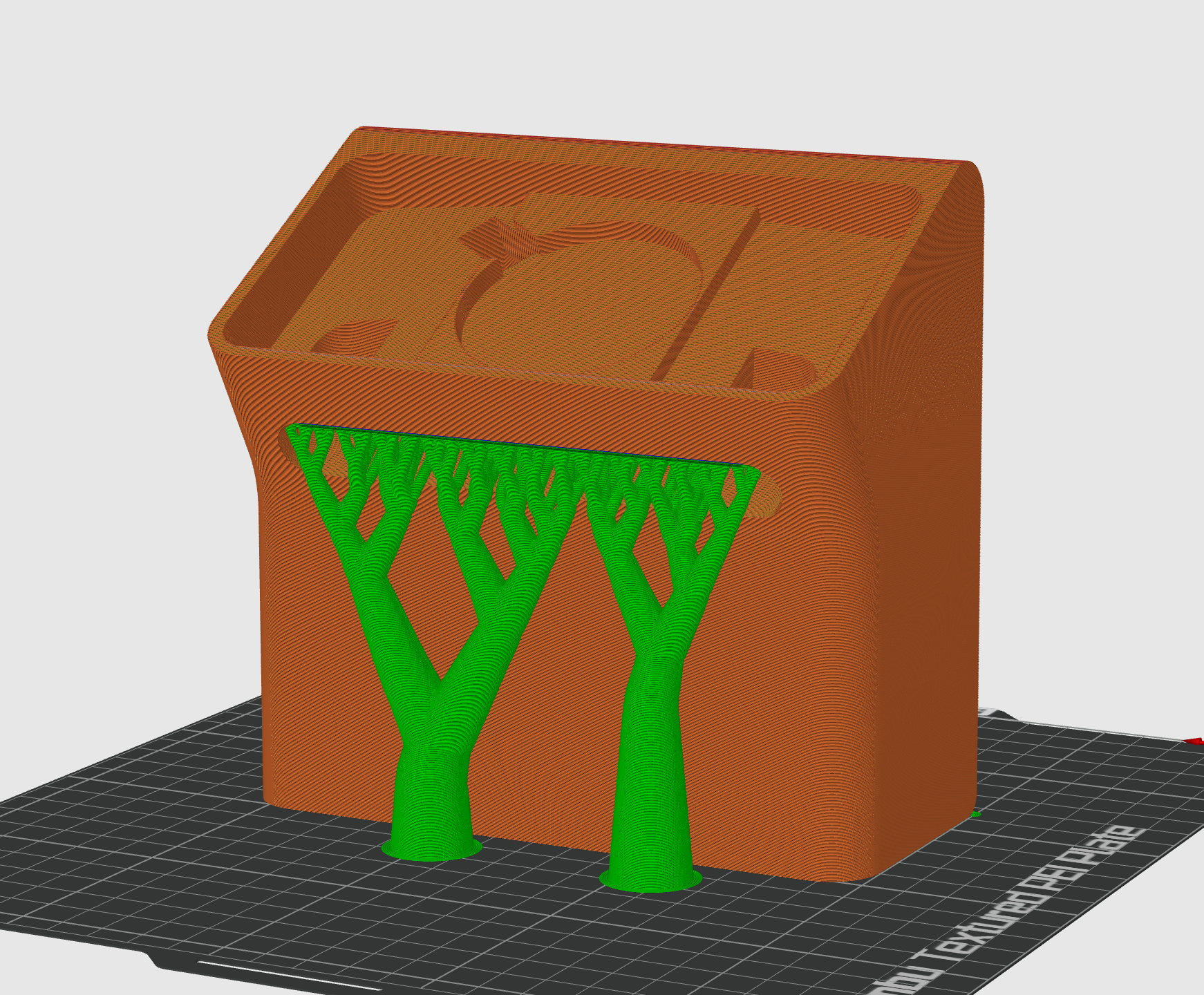

Mình làm theo hướng đặt mẫu (orientation) mình thấy trong video của Scott. Model gốc của anh ấy đặt đúng orientation, nhưng vài model của mình có thể không đúng. Để ra kết quả tốt nhất: in nằm ngửa (on its back), dùng organic tree supports, và để supports “only touching the build plate”. Mình in cái này RẤT nhiều và thấy đây là cách ổn nhất. Lúc mình không bật “only touching buildplate”, supports chui vào rãnh Clicker và gỡ cực khổ.

Nên mình khuyên bạn bật tùy chọn đó để khỏi sinh supports lung tung. Mình có đính kèm screenshot để bạn tham khảo cách mình slice.

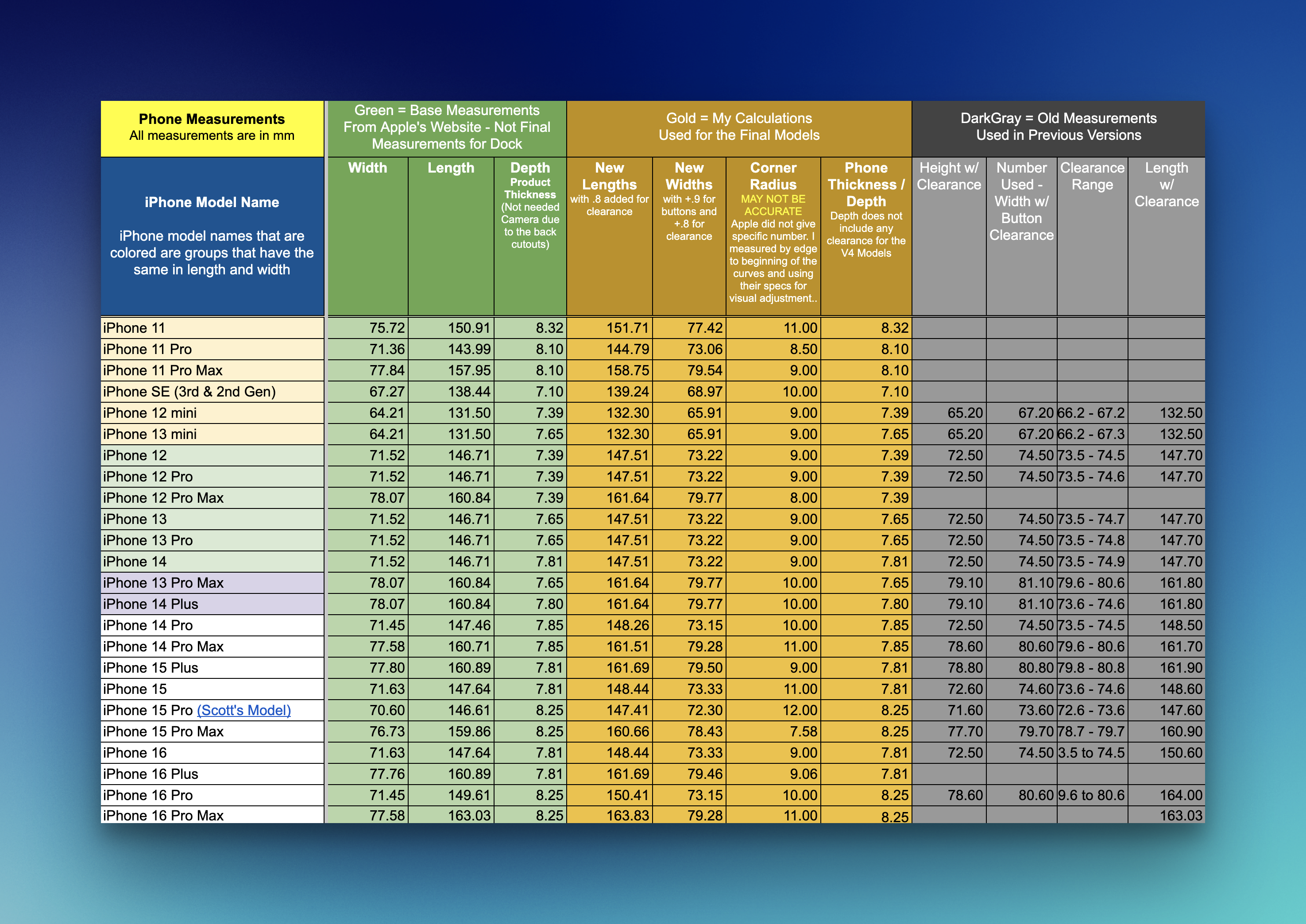

BẢNG ĐO KÍCH THƯỚC CỦA MÌNH

Mình sẽ cố gắng cập nhật thường xuyên, nhưng bạn cứ kiểm tra link này để xem Google Sheet live - 12/9/24
