Đế gắn panel Powerpole duplex bản ngắn, nắp vặn, không flange

Mẫu này là phiên bản ngắn hơn của fitting gắn panel (hoặc bulkhead) cho 2 cặp anderson 45A Powerpole. Kích thước được thiết kế để lắp vừa lỗ 33mm trên tấm panel dày tối đa 6mm. Có kèm một nắp (cap) để bảo vệ khi không sử dụng. Phiên bản này không có flange để bắt vít, thay vào đó dùng 2 đai ốc (nuts). Trong một số trường hợp cách này sẽ dễ lắp hơn.

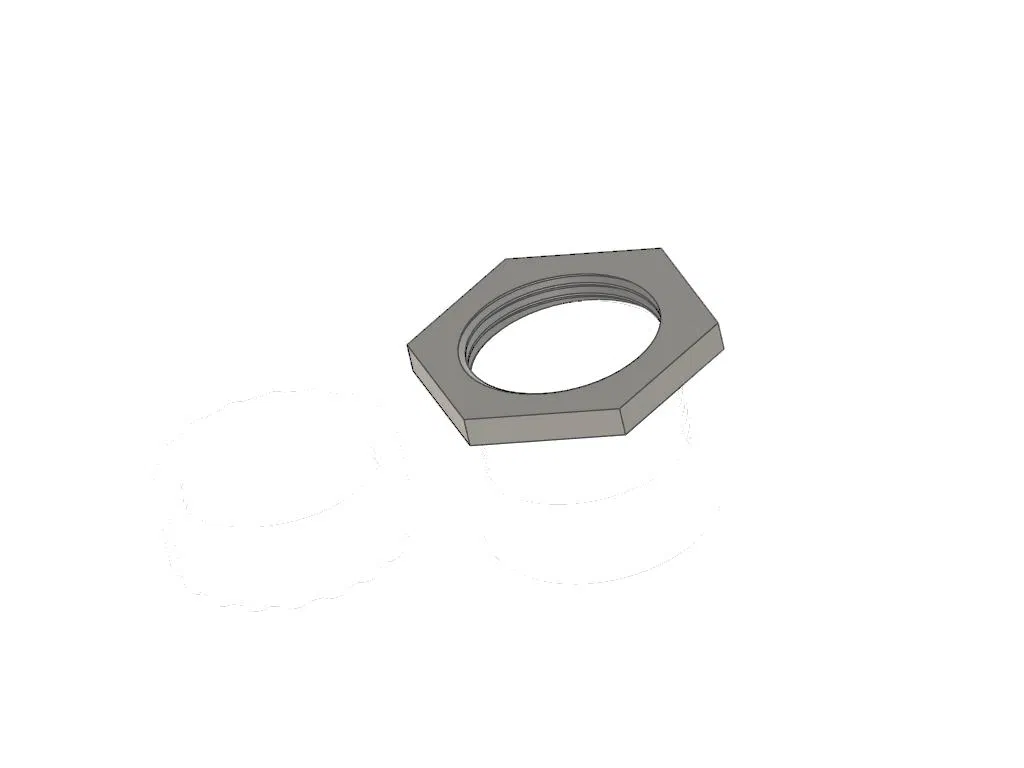

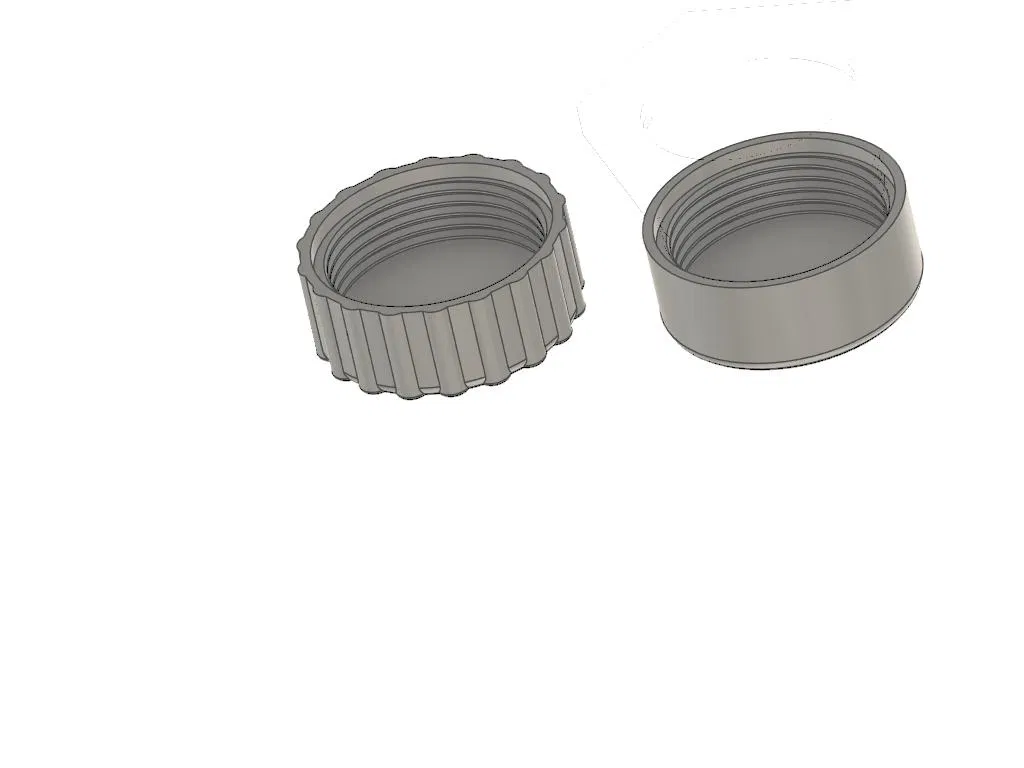

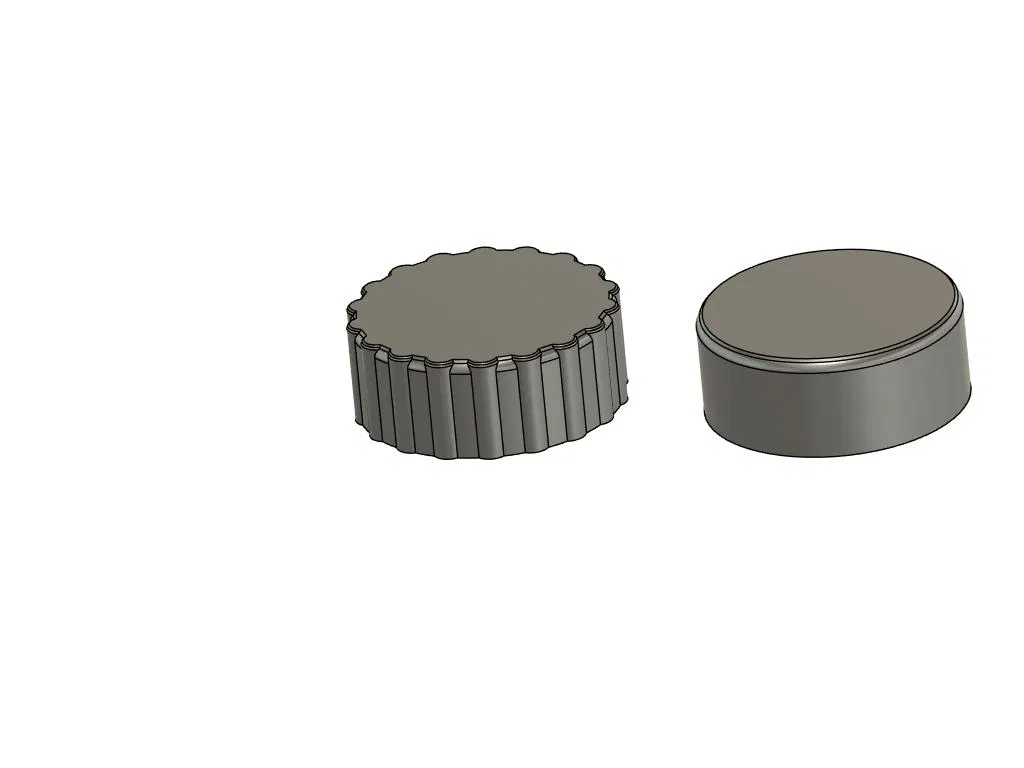

Các chi tiết nên được in đúng theo orientation mặc định. Mẫu Body nên in có supports từ build plate. Có 2 phiên bản mẫu Cap: một bản có gân (ribbed) để dễ vặn/cầm hơn, và một bản trơn (smooth). In 2 bản của mẫu Nut.

Nên in với layer height 0.2mm hoặc thấp hơn để phần ren cho kết quả tốt nhất.

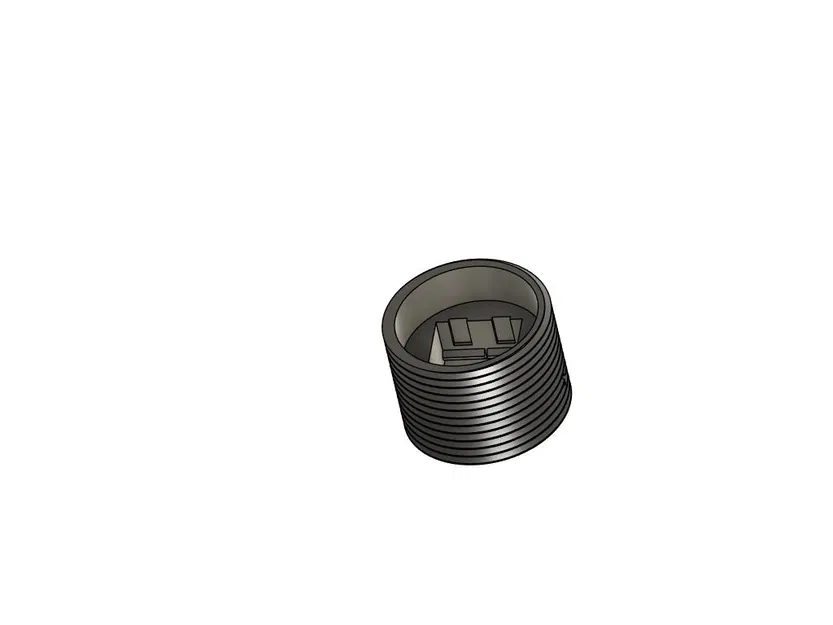

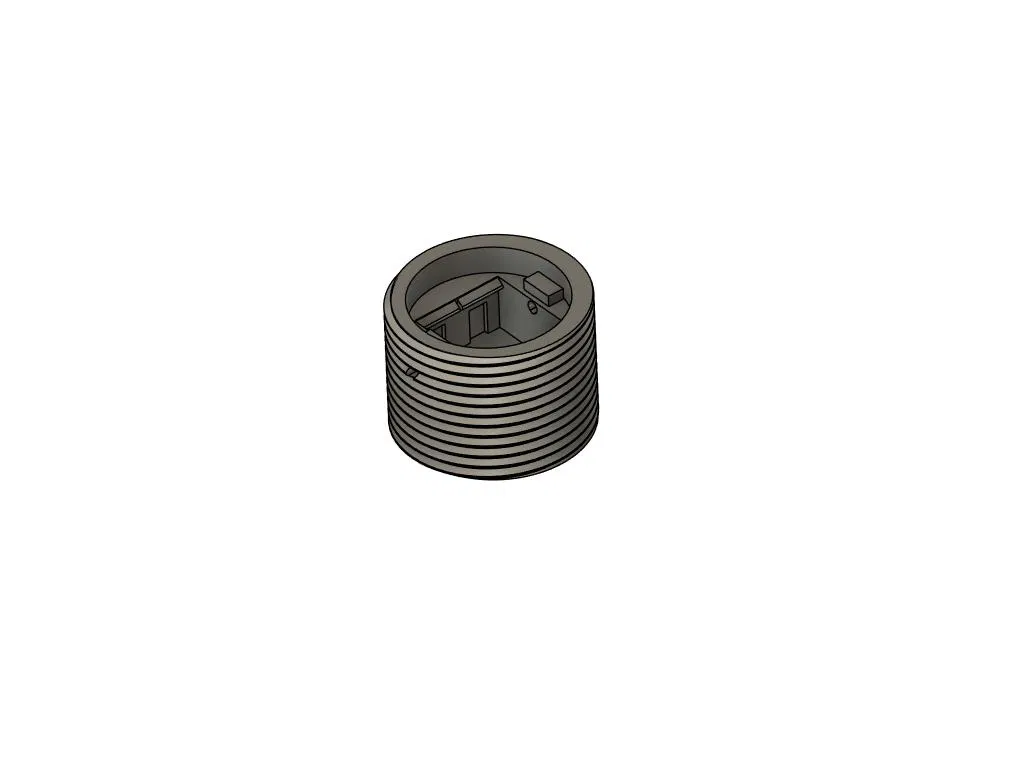

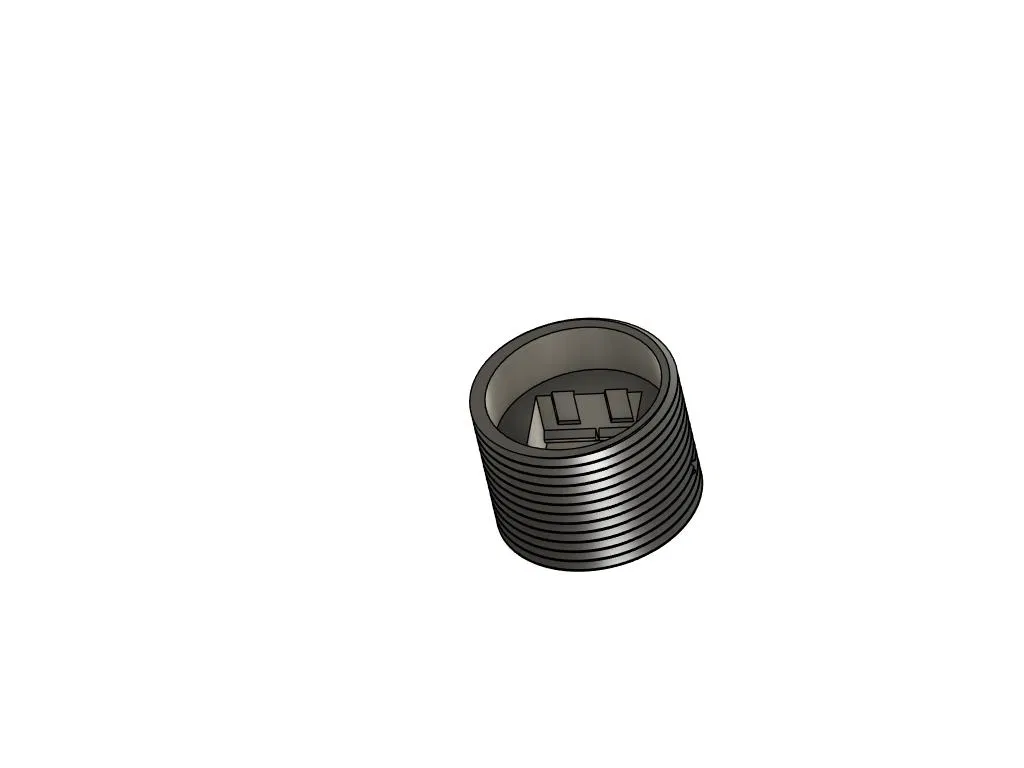

Phần ren danh nghĩa là M33x2. Tùy máy in, có thể bạn sẽ cần vặn “rà” từ từ sau khi in để làm ren mượt hơn. Ổ cắm cho cặp powerpole có các gân để giữ cặp đầu nối. Ngoài ra còn có chỗ để ghim cố định cặp đầu nối bằng một đoạn filament 1.75 hoặc chốt 2mm. Có thể bạn cần doa lại lỗ bằng mũi khoan 2mm để luồn qua dễ hơn.

Cặp Powerpole có thể dễ đưa vào hơn nếu bạn đặt lệch nhẹ hai miếng riêng lẻ để một bên ăn vào gân trước bên còn lại. Khi miếng đầu tiên ăn gân, nó sẽ tạo thêm chút khoảng hở để miếng còn lại vượt qua gân đối diện. Nếu cặp đầu nối khó “bấm” vào đúng vị trí, bạn có thể tỉa nhẹ các gân giữ trong ổ cắm để dễ lắp hơn. Nếu lỡ tỉa nhiều quá, cứ dùng tùy chọn “pin in place” để ghim cố định.

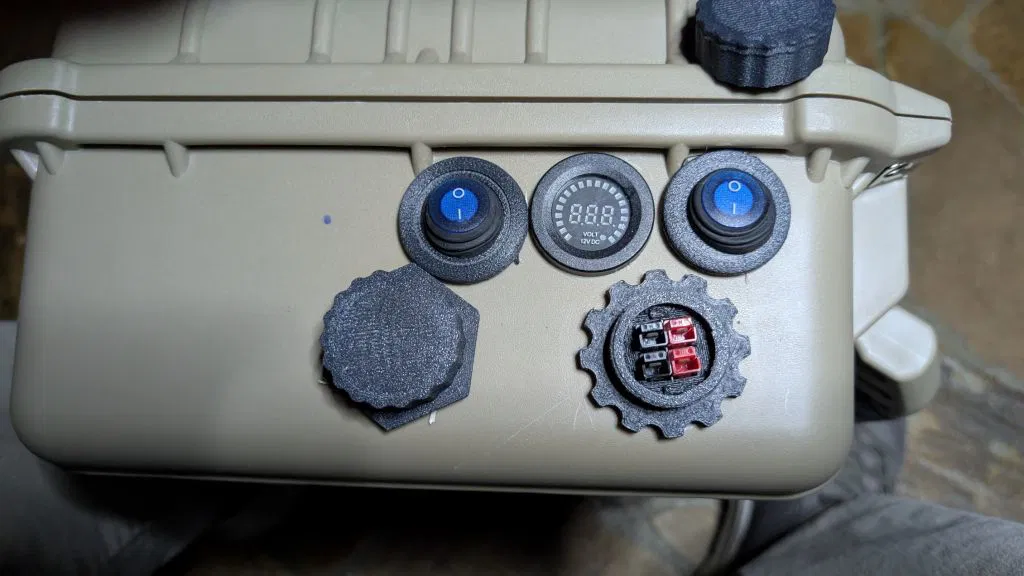

Khi lắp đặt, thường bạn sẽ muốn bơm một đường keo nhỏ (bead/fillet) bằng RTV hoặc silicon sealant để tăng khả năng chống nước.

Có kèm file nguồn Fustion 360 và file .STEP ngoài các file .STL.
