Ngàm gắn công tắc chống nước cho lỗ 30mm

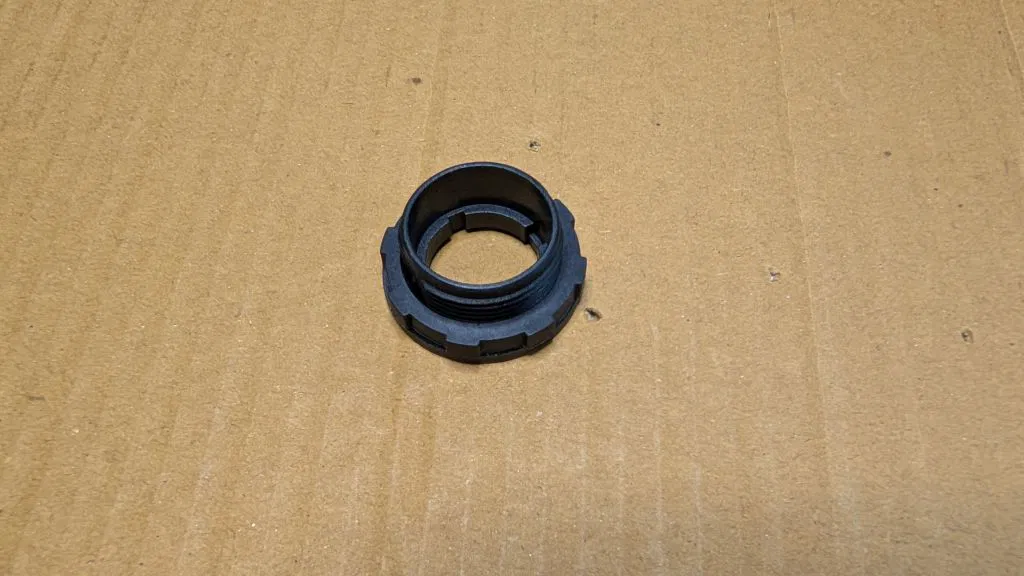

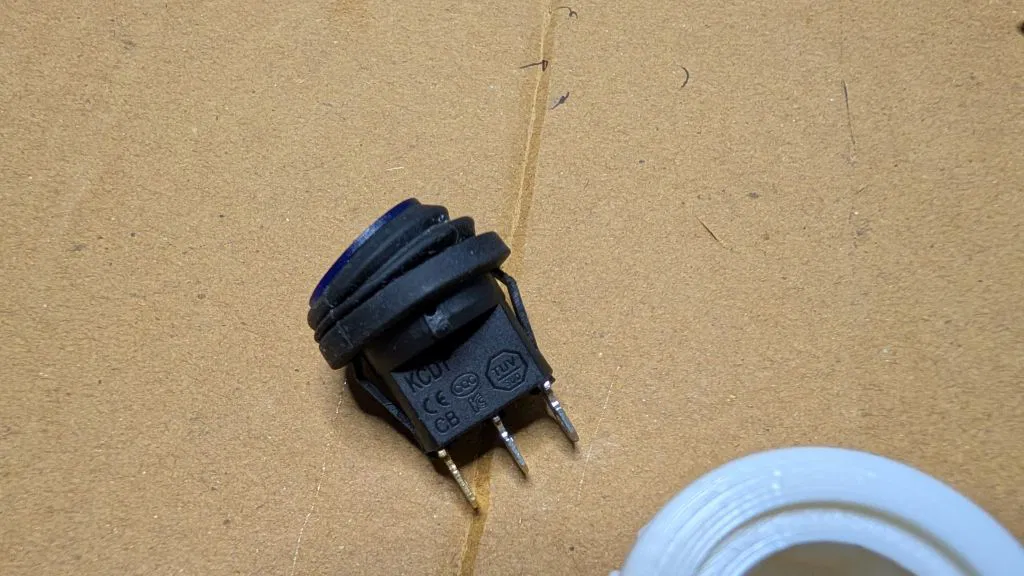

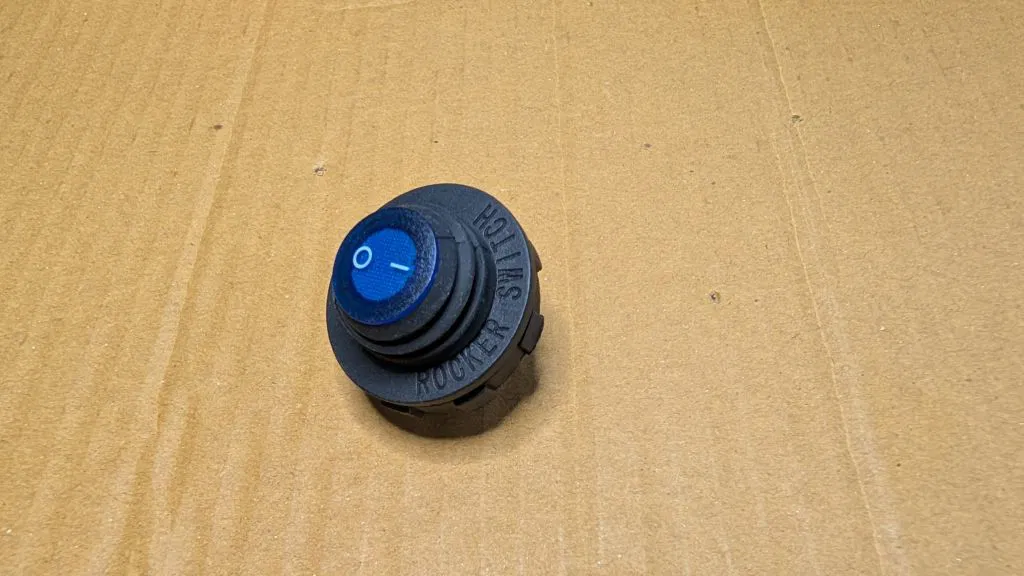

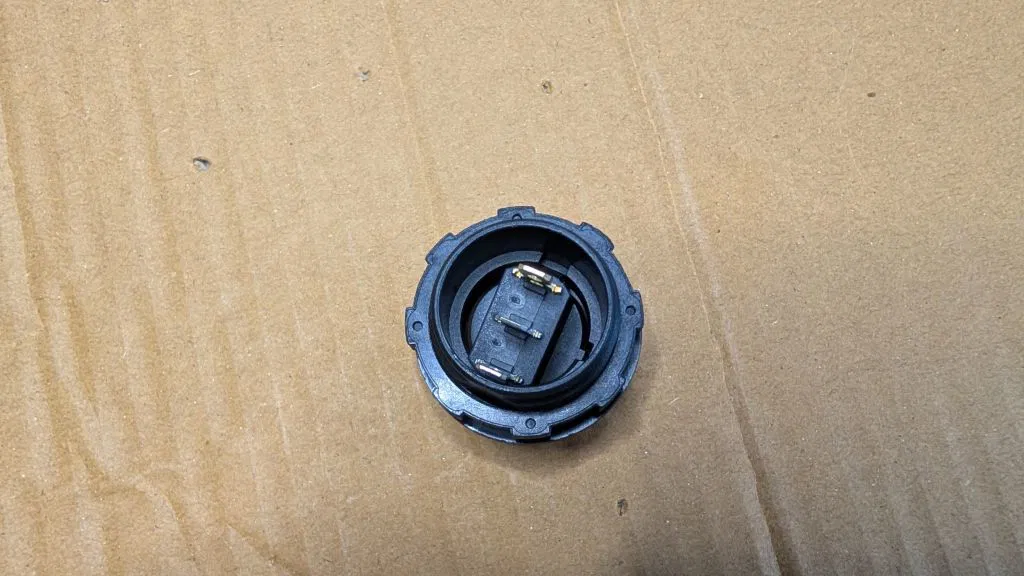

Mình mới mua vài cái công tắc “waterproof” cho một dự án. Công tắc kiểu như vầy: https://www.amazon.com/dp/B0CPY6FM4B Chúng đi kèm một bộ ngàm/mount cho công tắc, thiết kế cho lỗ 29mm. Vui lòng xem hình, các chi tiết nhựa đen là những món được nhà bán cung cấp.

Mình không thích cách bộ đó giữ công tắc chút nào. Nó bị lỏng lẻo, độ bám/retention kém — chỉ cần gắn dây thôi cũng có thể đẩy công tắc tuột khỏi mount. Nhược điểm cuối là cái ê-cu đi kèm hay bị trượt ren (jump threads) khi bạn cố siết chặt để cố định mount vào panel.

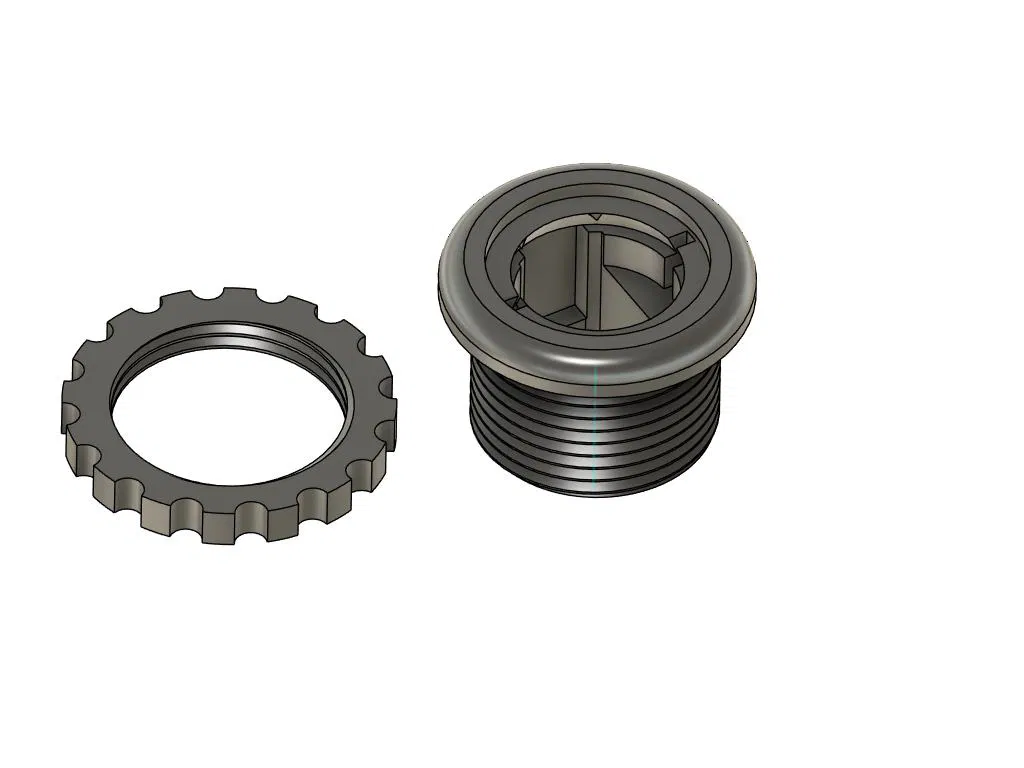

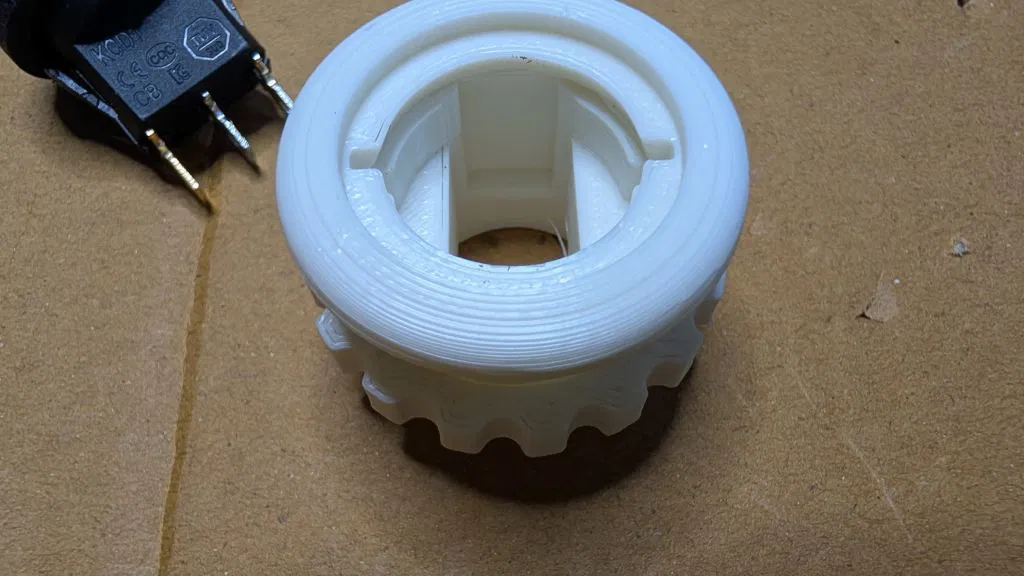

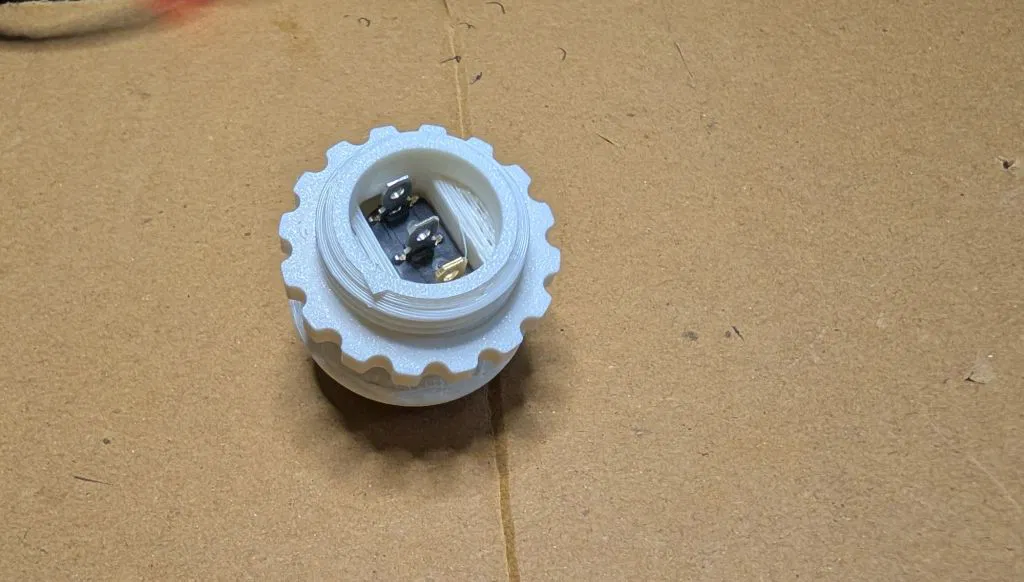

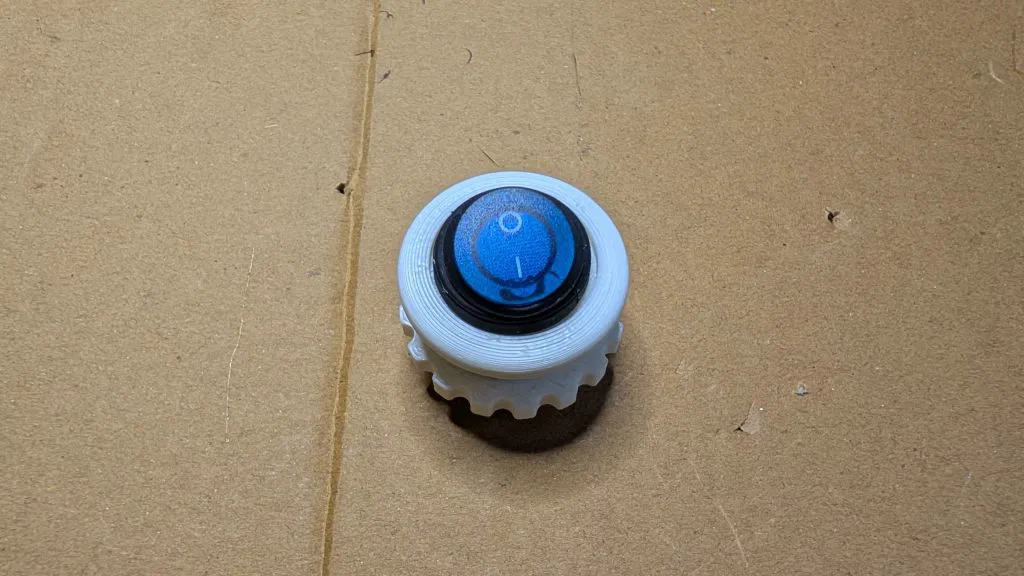

Mình đã vẽ một bản thay thế để khắc phục các điểm yếu đó. Mount của mình dành cho lỗ 30mm. Ren được làm thô hơn một chút để tăng độ bám khi siết. Model cho độ ổn định và retention tốt hơn: cần ấn lực chắc tay để lắp công tắc vào mount, và cũng cần lực tương tự để tháo ra.

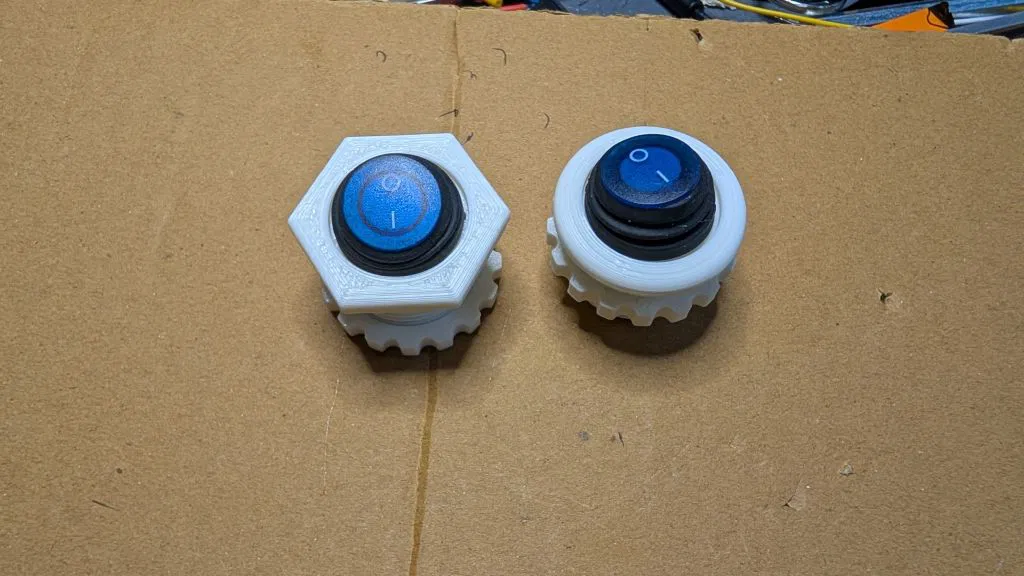

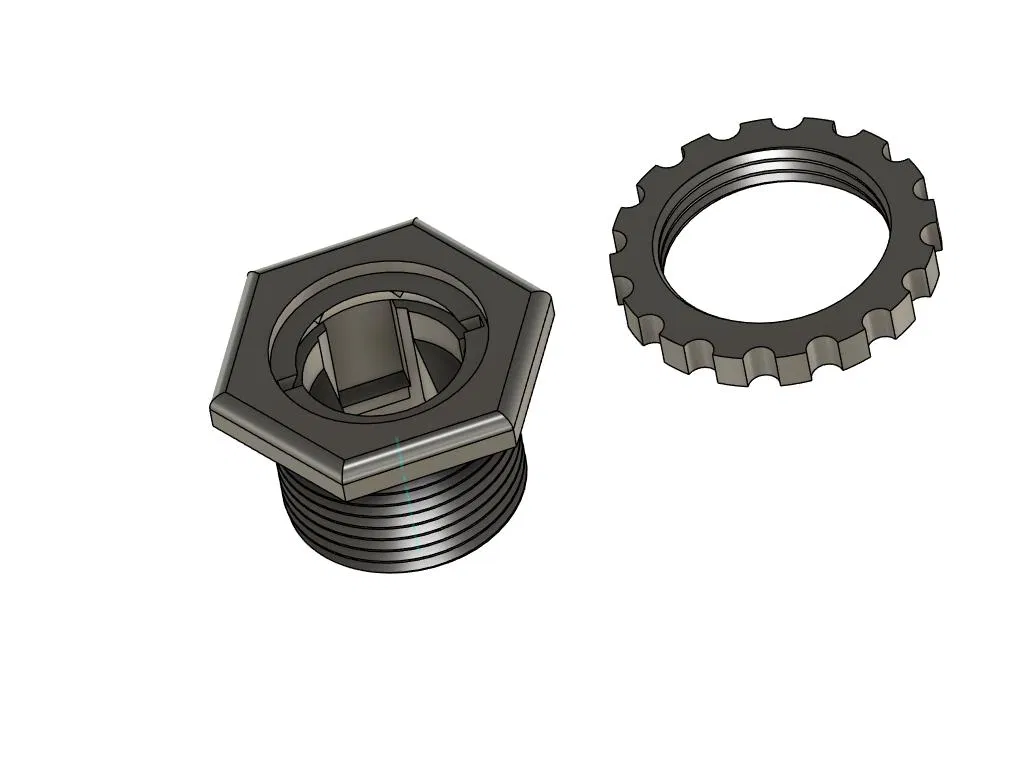

Mình cung cấp 2 phiên bản: một bản có flange tròn và một bản flange lục giác. Nếu bạn khó giữ đúng hướng công tắc khi siết với flange tròn, bản lục giác có thể sẽ dễ hơn.

Mình khuyến nghị layer height 0.2mm hoặc thấp hơn để ren đẹp. In đúng theo orientation mặc định của model, và dùng supports từ build plate.

Có kèm file nguồn Fusion 360 và file .STEP, cũng như các file .STL.
