TUSH FT - Spool Holder - Bản Fat Tracks

Bạn biết Thingiverse thật sự cần gì không? Thêm một cái spool holder nữa!

TUSH FT: Bản FatTracks

Spool roller kiểu TUSH rất ngon nếu bạn để cuộn filament trên một mặt phẳng:

• Rất gọn và nhẹ

• Tính universal (không cần chỉnh) và set up cực nhanh

• Không có xu hướng tự bung cuộn

• Kéo filament xong vẫn không bị lắc

Bản này cải tiến những điểm sau:

• Cần 4x bạc đạn 608, 4x vít M3 (vít kim loại hoặc vít gỗ dài ren 5–18mm)

• Thiết kế tối giản, lấy cảm hứng mạnh từ Universal Tabletop holder

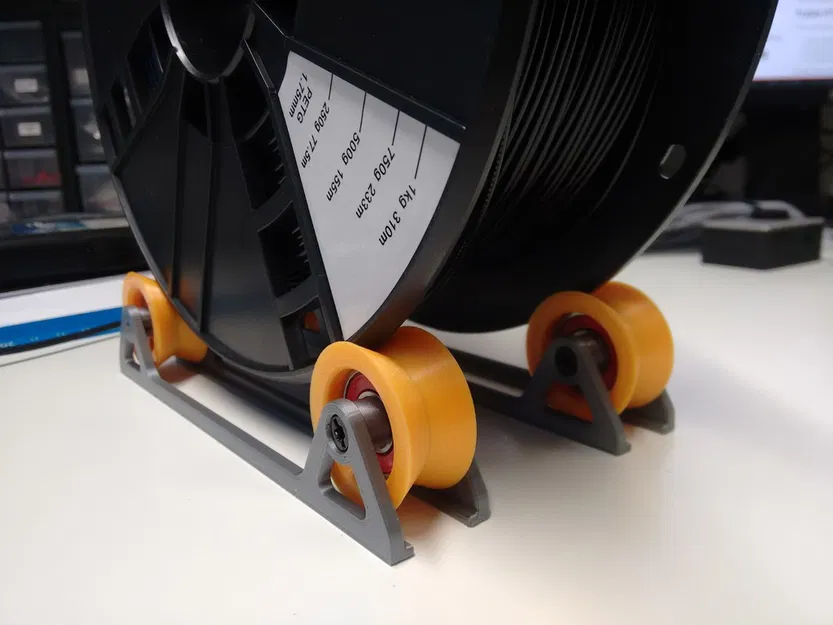

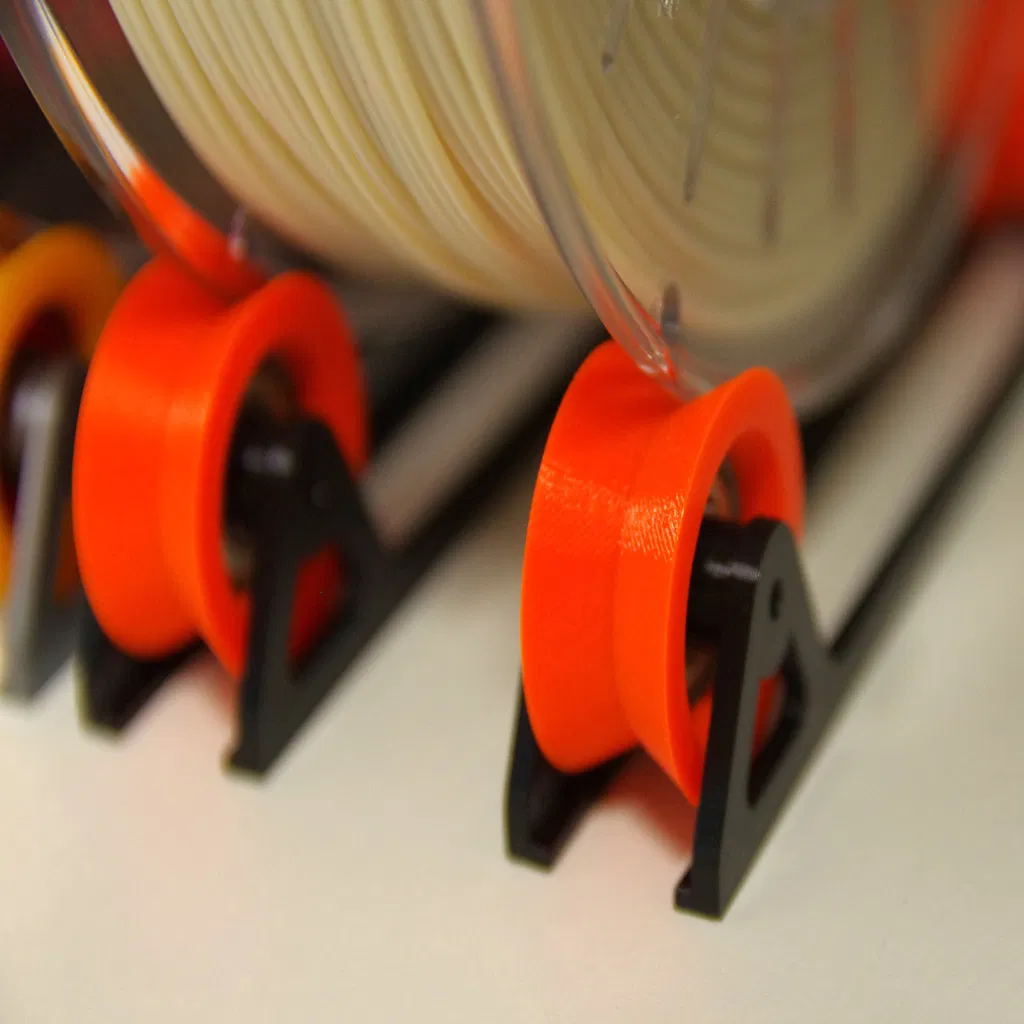

• Đặt cuộn trực tiếp lên rãnh dẫn hướng dạng V bản lớn (15mm!)

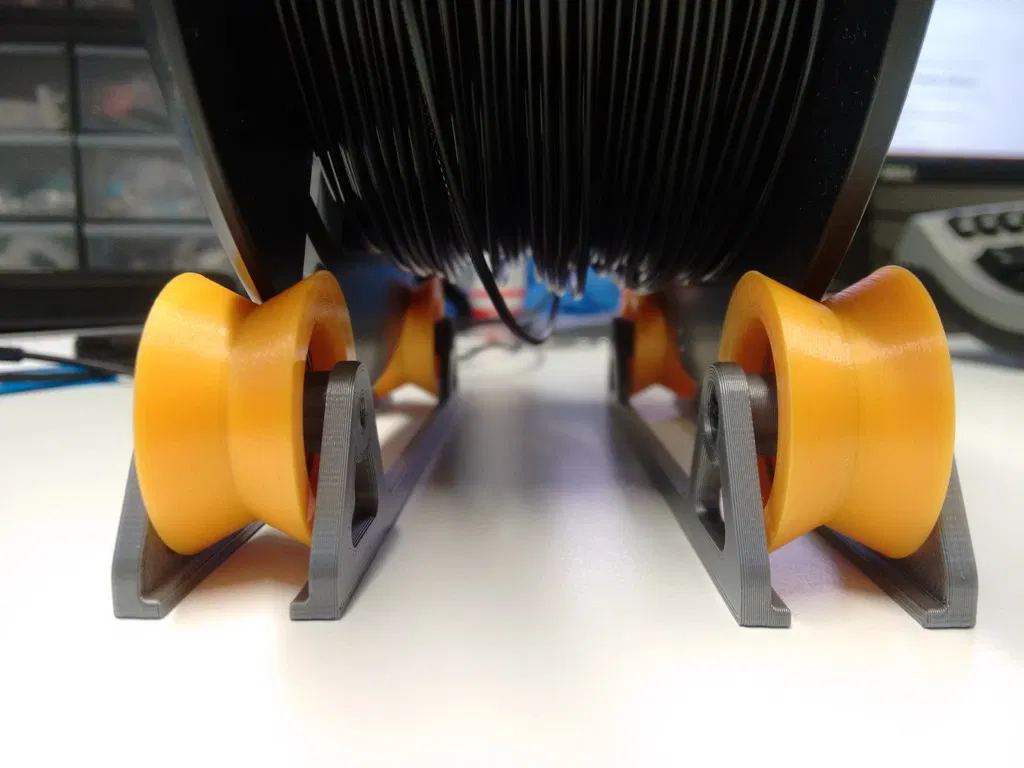

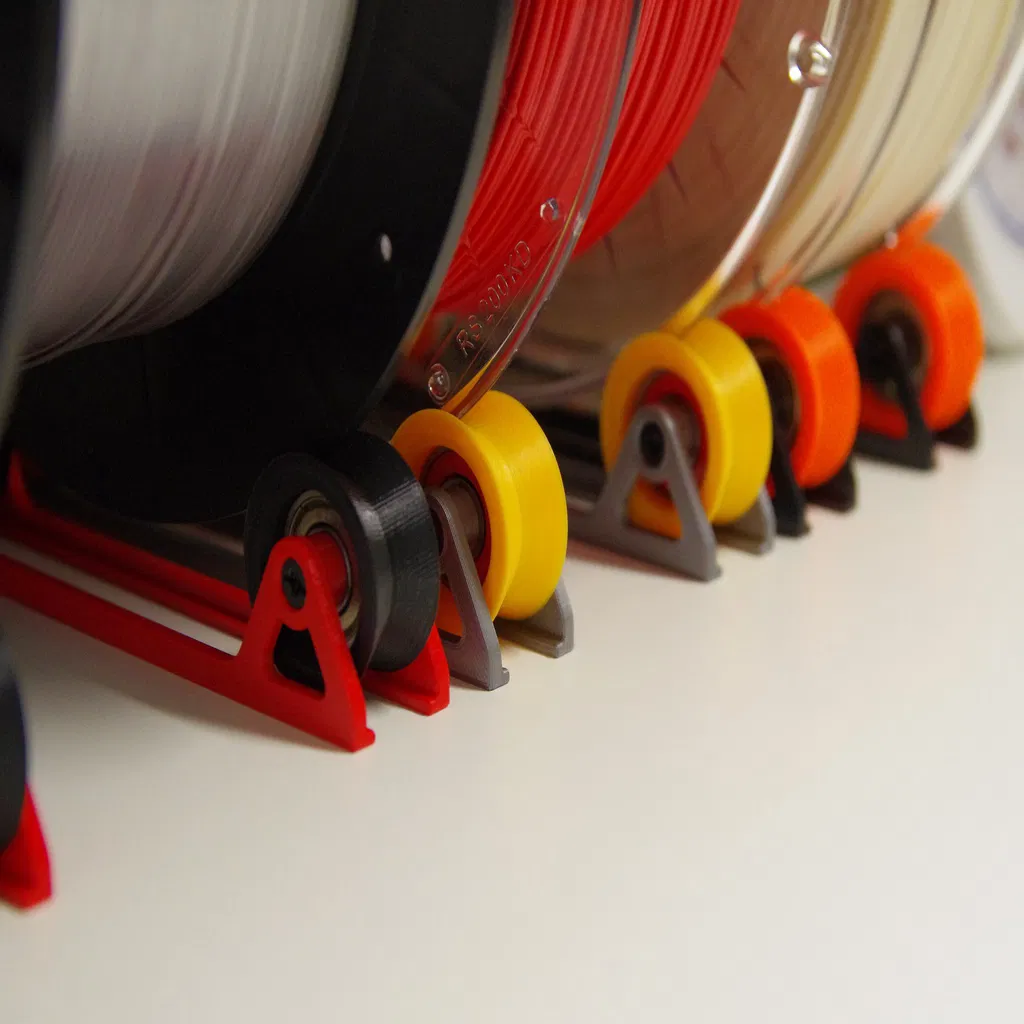

• Tự canh giữa cuộn và tránh để vành (rim) của cuộn cạ vào holder

• Đế lớn hơn nên không bị lật và không cần “rail” để đỡ

• Rãnh dẫn hướng lớn chạy tốt kể cả khi vành bị mẻ/móp

• Thanh đỡ dài hơn phù hợp cuộn đường kính 160 đến 270mm (từ 250g tới 5kg)

• Fit khít và có vít M3 siết giữ nên rất cứng cáp, gần như không rơ

• Nếu cần vẫn có thể dán super glue

Cập nhật 2020-01-04

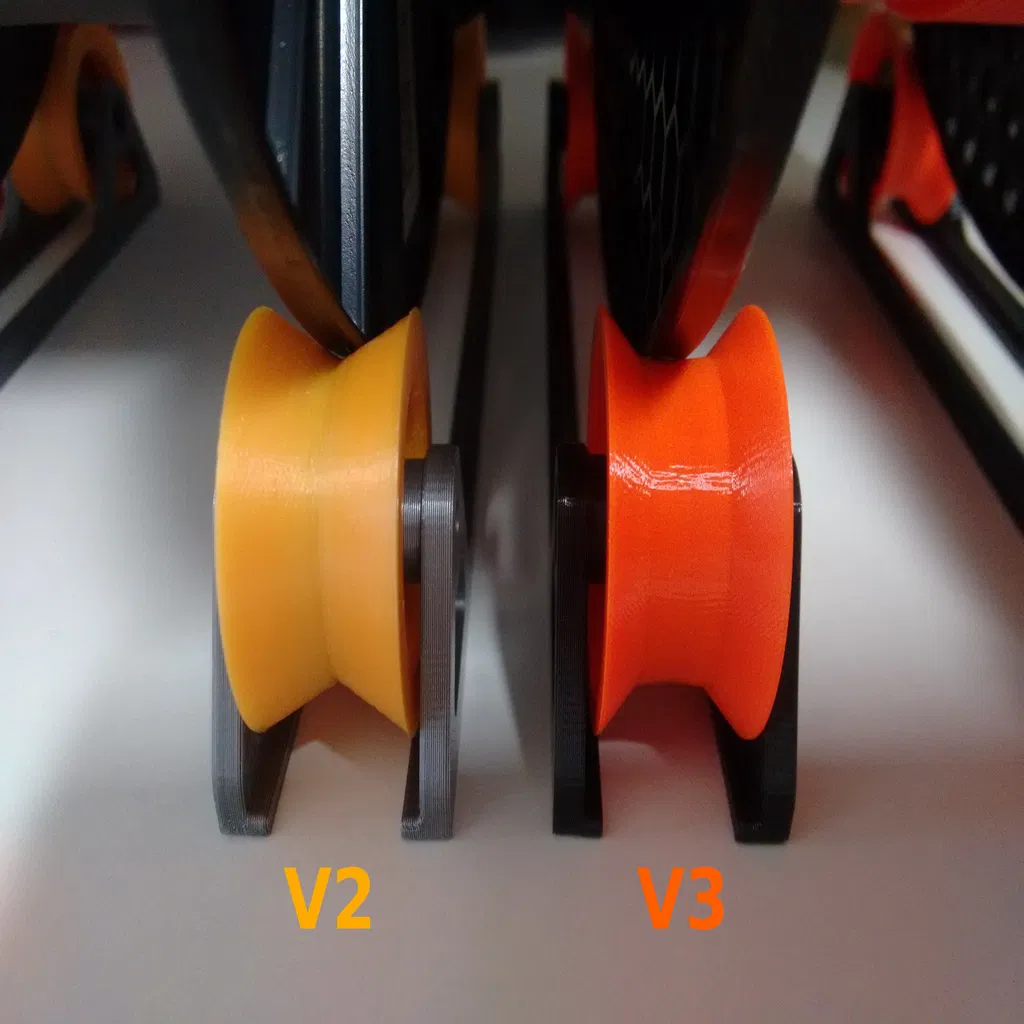

• Rail mới (rail_v3.stl): Chỉnh lại cấu trúc bên trong để các cuộn có vành bất đối xứng (Prusament khụ khụ) không bị nhảy và/hoặc tạo thêm lực cản khi quay. Với đa số vành “chuẩn”, thay đổi này cũng giúp giảm ma sát.

Rail mới vẫn tự canh giữa nhờ góc trong rất thoải. Nếu bạn dùng PrusaSlicer hoặc Slic3r, khuyến nghị dùng layer 0.1 và bật “Detect thin walls” để ra góc chính xác.

Cập nhật 2019-10-25

• Cập nhật support (support_v2.stl): tăng tolerance cho chốt giữa, bù lại bằng cách làm fit với vít M3 chặt hơn. Tinh chỉnh vài chỗ vát mép (chamfer).

Cập nhật 2019-07-13

• Cập nhật bearing rail (rail_v2.stl): tăng tolerance bên trong và làm rộng chặn cuối bạc đạn để lắp dễ hơn.

In và lắp ráp

• In 4x guides ở layer height 0.1mm

• In 4x supports ở 0.3 hoặc thấp hơn (khuyên dùng 0.2)

Độ fit của bearing guides được cố tình làm khít để tránh bị xê dịch với cuộn nặng (2kg+). Có thể bạn sẽ cần dụng cụ để ép bạc đạn vào! Nên in thử 1 guide để test fit. Nếu quá khít, scale guide lên 100.5%.

Ép bạc đạn vào guides. Lưu ý đúng chiều lắp:

Kiểm tra lại bạc đạn đã sát mặt gờ (ridge) chưa (lật guide để xem). Có thể dùng kim/đinh ghim tì ở mép ngoài rồi gõ nhẹ nếu cần:

Gắn bạc đạn vào support và ghép hai support lại với nhau. Ấn đều hai bên cho tới khi mép vành (rim) sát với chốt đỡ trung tâm. Hai support sẽ click vào vị trí. Siết cố định bằng hai vít M3. Dùng vít kim loại hay vít gỗ đều được, chiều dài phần ren cho phép 5–18mm (tải càng nặng thì ưu tiên ren dài hơn).

Hoặc bạn có thể chấm super glue lên đầu trục dài rồi kẹp vài giây, dùng mặt phẳng làm chuẩn.

Nói thêm về spool holder

Spool holder mình thích trước đây là Universal Tabletop holder của Xtrudor. Mình đã in vài bộ bản đầu (mép thẳng) trước khi có bản nghiêng. Nó chạy rất ổn: chỉ là mình cần thêm một cặp nữa nên tiện tay cải tiến luôn.

Mình hay mua PLA rẻ nhất có thể để in test. Mấy cuộn này thường hơi méo và đôi khi vành có vết móp nhỏ, khiến cuộn bị kẹt vào cạnh support rồi cuối cùng rớt khi dùng TUSH bản gốc. Nhờ mép vát (chamfer) phía trong, chuyện này không xảy ra với bản của Xtrudor. Nhưng cuộn vẫn có xu hướng trôi về một bên của bạc đạn và tì lên mép.

Dùng bearing guide sẽ hiệu quả hơn nhiều, và loại bỏ hoàn toàn nhu cầu phải có “border”. Thậm chí, mình khuyên tránh buộc/cố định hai support với nhau, vì chúng sẽ trượt trên mặt bàn và tự “đi theo” mọi mức độ méo của vành mà không vấn đề gì. Nếu bạn kéo filament về phía mép bàn thì chỉ cần dán thêm một miếng cao su dính ở cạnh, như hình góc trên-phải:

Dùng một mẩu băng keo hai mặt rất nhỏ dán dưới một support (để cái còn lại được trượt tự do) cũng là một cách hay.
