Dụng cụ canh lưỡi cưa vòng vào tâm (cho Rikon và máy khác)
Dụng cụ giúp canh blade gullet nằm đúng giữa crown của tire, nhìn dễ và chỉnh nhanh. Thiết kế cho Rikon 14” Model 10-326 (tire 27mm), có file FreeCAD để chỉnh theo bề rộng khác và xuất STL.
Mô tả

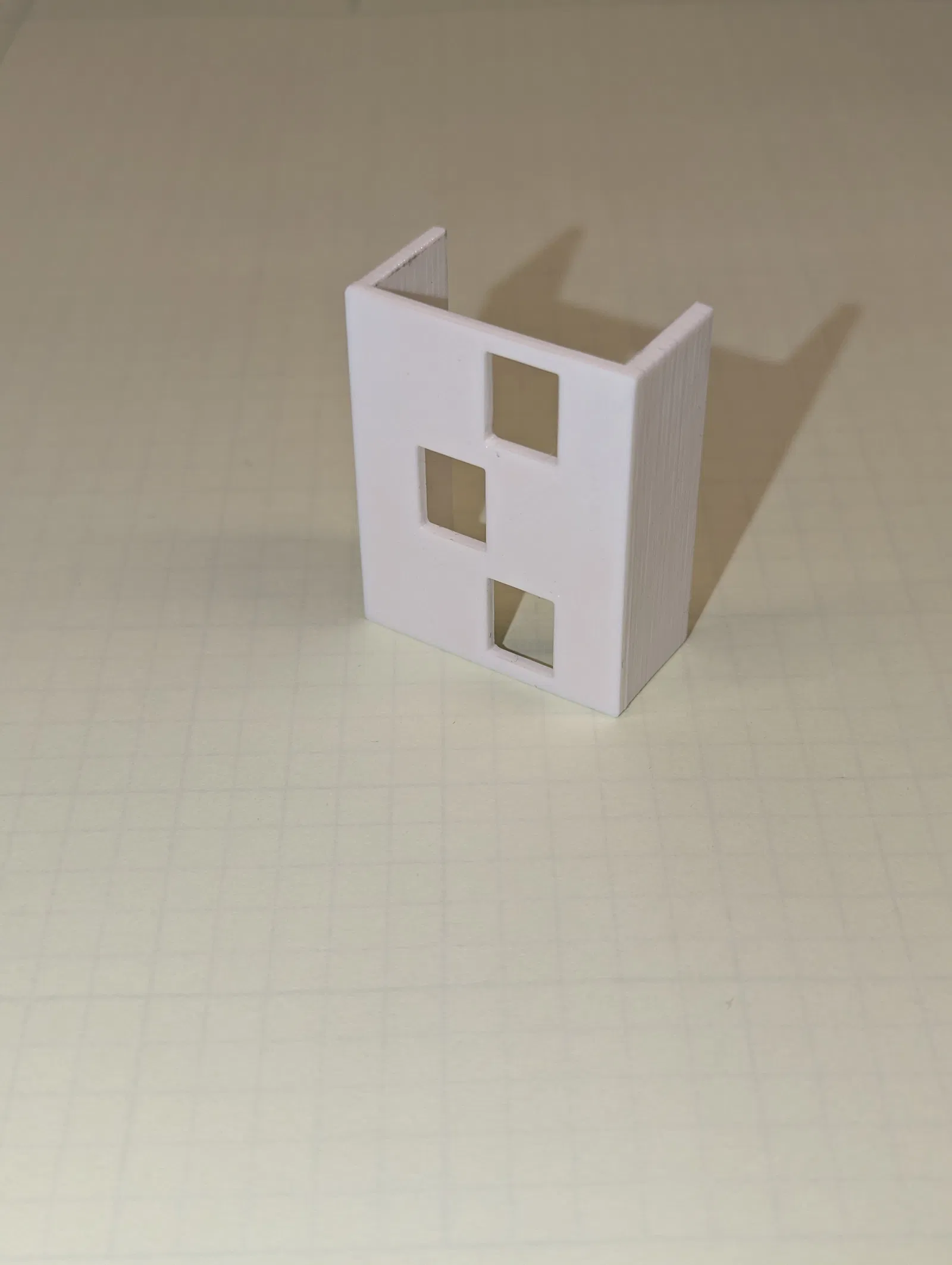

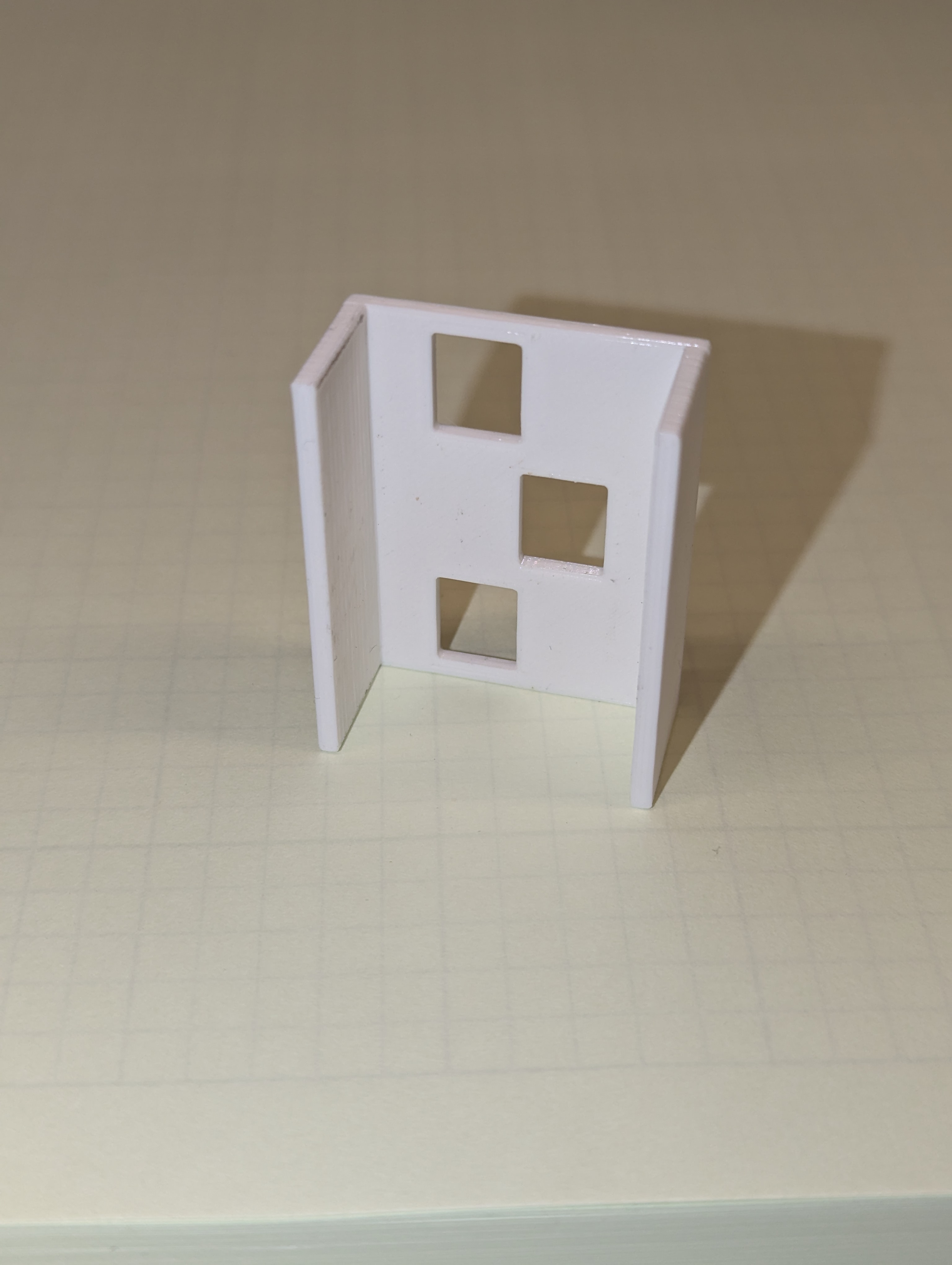

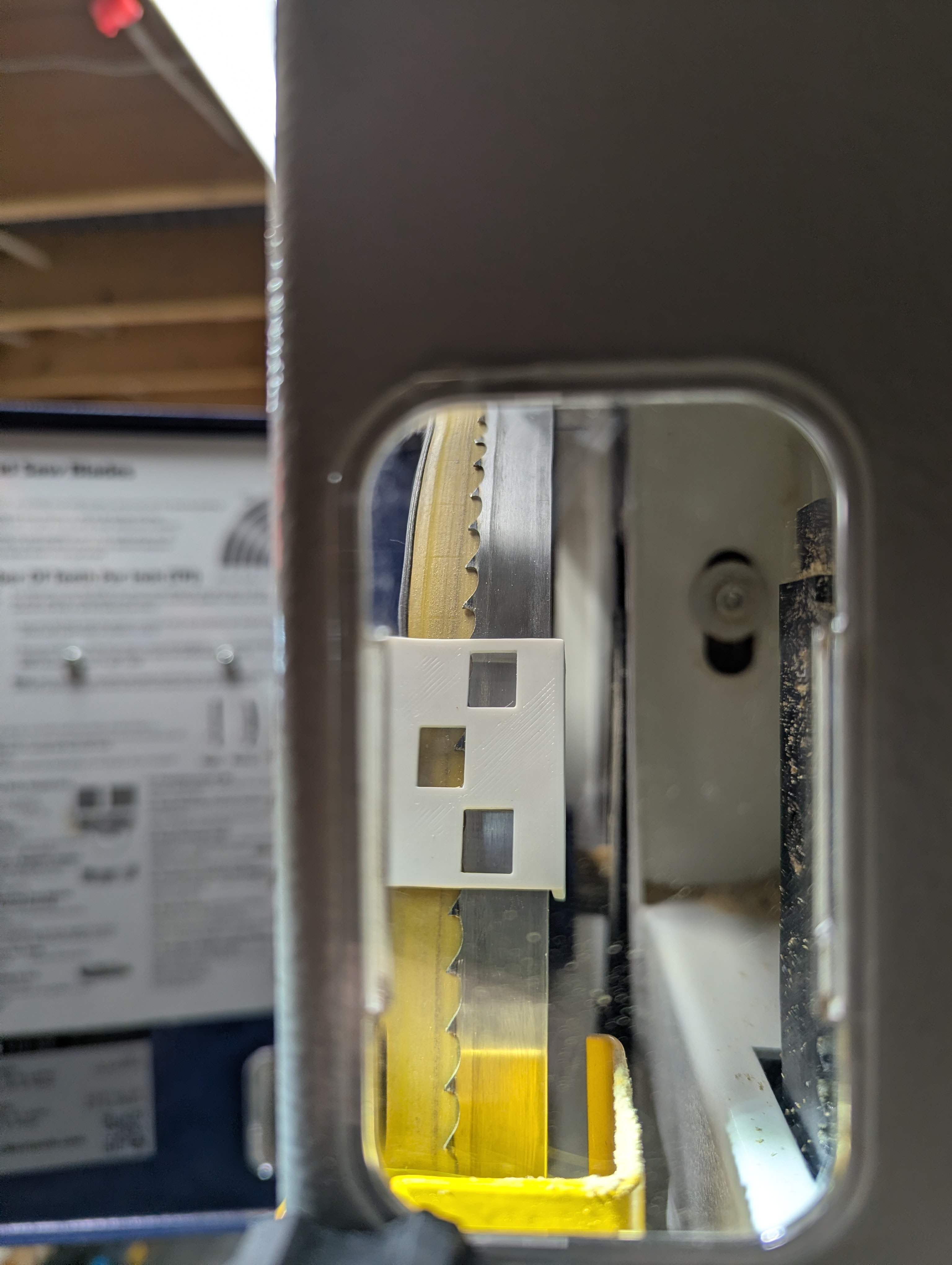

Việc canh chỉnh (alignment) lưỡi cưa vòng (bandsaw blade) là chỉnh sao cho phần sâu nhất của rãnh răng (blade gullet) nằm ngay giữa phần đỉnh (crown) của bánh xe/bánh lốp (tire). Cái tool này giúp việc chỉnh dễ hơn vì nhìn phát biết liền khi gullet đã nằm đúng giữa.
Tool này được thiết kế để dùng trên máy cưa vòng Rikon 14” Model 10-326, có bề rộng tire là 1-1/16” (27mm) (nhưng file FreeCAD đi kèm có thể dùng để chỉnh tool cho bất kỳ bề rộng nào cần).
Cách chỉnh bề rộng: Mở file FreeCAD, chọn tab Model, double click vào Spreadsheet rồi nhập giá trị “Bandsaw tire width” theo mm. Model sẽ tự update theo kích thước yêu cầu (cộng thêm khe hở 0.4mm). Dùng Mesh workbench để tạo mesh từ shape, sau đó export mesh để tạo file STL.
In bằng PLA với thiết lập mặc định. Nên in màu trắng vì phản sáng tốt hơn, giúp thấy vị trí lưỡi rõ hơn.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
